白皮书

更换 Fuse Sift 粉末传感器

Fuse Sift 在新粉末料斗和旧粉末料斗中使用四个传感器来确定机器中的新粉末和回收粉末量。如果其中一个或多个粉末传感器出现故障或失灵，Fuse Sift 就无法正确跟踪其所含粉末量。

请根据本指南更换 Fuse Sift 粉末传感器。

所需物品：

Formlabs：

Fuse Sift 粉末传感器 (RP-FS1-POSE-01)，最多 8 个

第三方：

2mm 六角扳手（平头）
2.5mm 六角扳手（平头）
Loctite 243 或同等螺丝固定剂
根据安全数据表 (SDS) 的规定，针对所用粉末配备适当的个人防护装备

预计所需时间：30－45 分钟

准备工作区

概览： 准备好 Fuse Sift 和工作区，以便更换一个或多个粉末传感器。

第 1 步：取出并存放打印部件

从 Fuse Sift 工作区取出所有打印部件，以免意外损坏。

第 2 步：清理工作区

使用 Fuse Sift 附带的真空装置，清理工作区。在工作区内、护罩下方、打印床和周围端口以及通气口过滤器上吸除散粉。

警告：

处理散粉或未烧结的粉末时，请穿戴适当的个人防护装备。请参阅支持文档 Formlabs SLS 产品的安全性或粉末的安全数据表 (SDS) 了解更多信息。

第 3 步：清空粉末料斗

确定要更换传感器的粉末料斗。将料斗中的粉末清空至故障传感器以下，以防在修复过程中粉末泄漏。可以将粉末舀入单独的容器中，也可以像往常一样将粉末分配到粉末盒中。

拆卸后部箱体面板

概览：拆卸后部箱体面板，以便更好地操作树脂盒抽屉组件。

第 1 步：拔掉 Fuse Sift 的插头

关闭 Fuse Sift 电源，然后从后面板上拔下电源线。

危险：

在 Fuse Sift 通电时执行此程序会增加触电风险。断开 Fuse Sift 的电源后，至少等待五分钟再进行维护。

第 2 步：拧下 Wi-Fi 天线

拆除 Wi-Fi 天线（如有）。

第 3 步：拆卸打印箱体后面板

使用 2.5mm 六角扳手，拧下将后面板固定在 Fuse Sift 上的 16 颗 8.0mm M4 黑色螺丝。将后部箱体面板放在一旁。

提示

最后拧下顶部的三颗螺丝，以防面板脱落。

注意：

Fuse Sift 含有敏感电子元件。在接触设备中的任何电子元件之前，请使用防静电腕带接地。

拆卸粉末传感器

概览：识别并拆卸故障粉末传感器。

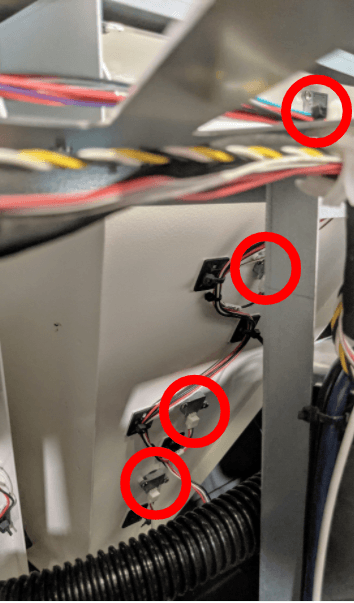

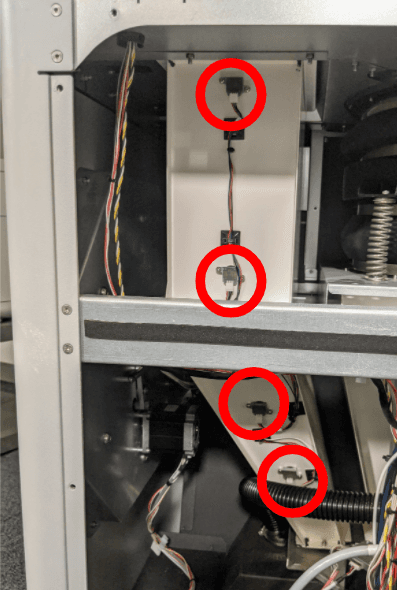

第 1 步：找到粉末传感器

从后面看 Fuse Sift，左侧为新粉末料斗，右侧为旧粉末料斗。两个料斗上均沿高度均匀分布有四块小型传感器板。确定待更换的粉末传感器。

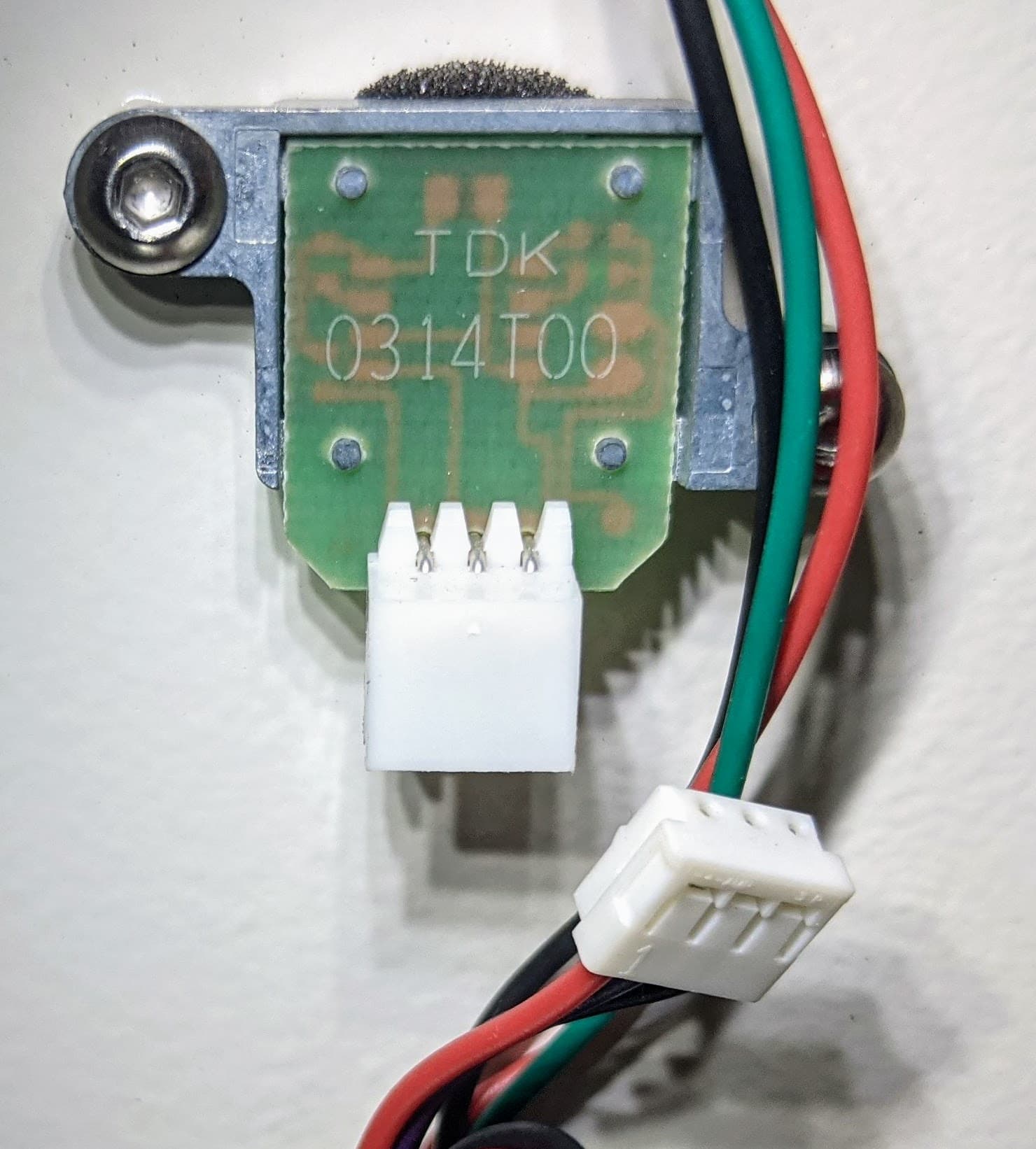

第 2 步：断开粉末传感器电缆

对于每个待更换的粉末传感器，从传感器板上断开电缆。拉动塑料连接器，而不是单根电线。

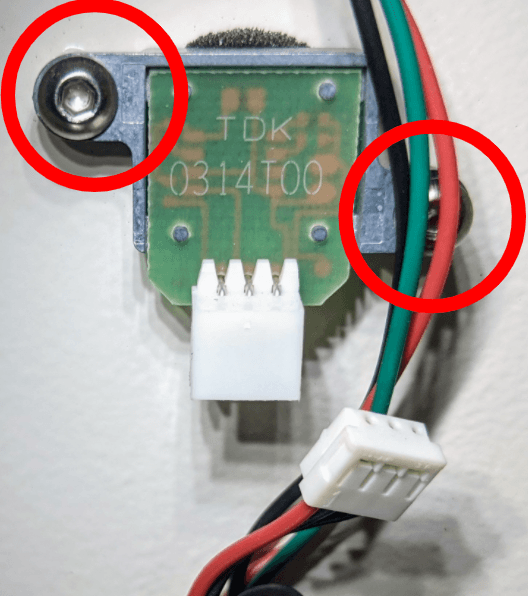

第 3 步：拧下粉末传感器安装螺丝

对于每个待更换的粉末传感器，使用 2mm 六角扳手松开并取下将传感器固定在料斗上的两颗 8mm M3 圆头螺丝。将螺丝放在一旁。

第 4 步：拆卸粉末传感器

从料斗中取出待更换的粉末传感器。将传感器放在一旁，以便与电子废弃物一同处置。

安装粉末传感器替换件

概览：安装、固定并连接粉末传感器替换件。

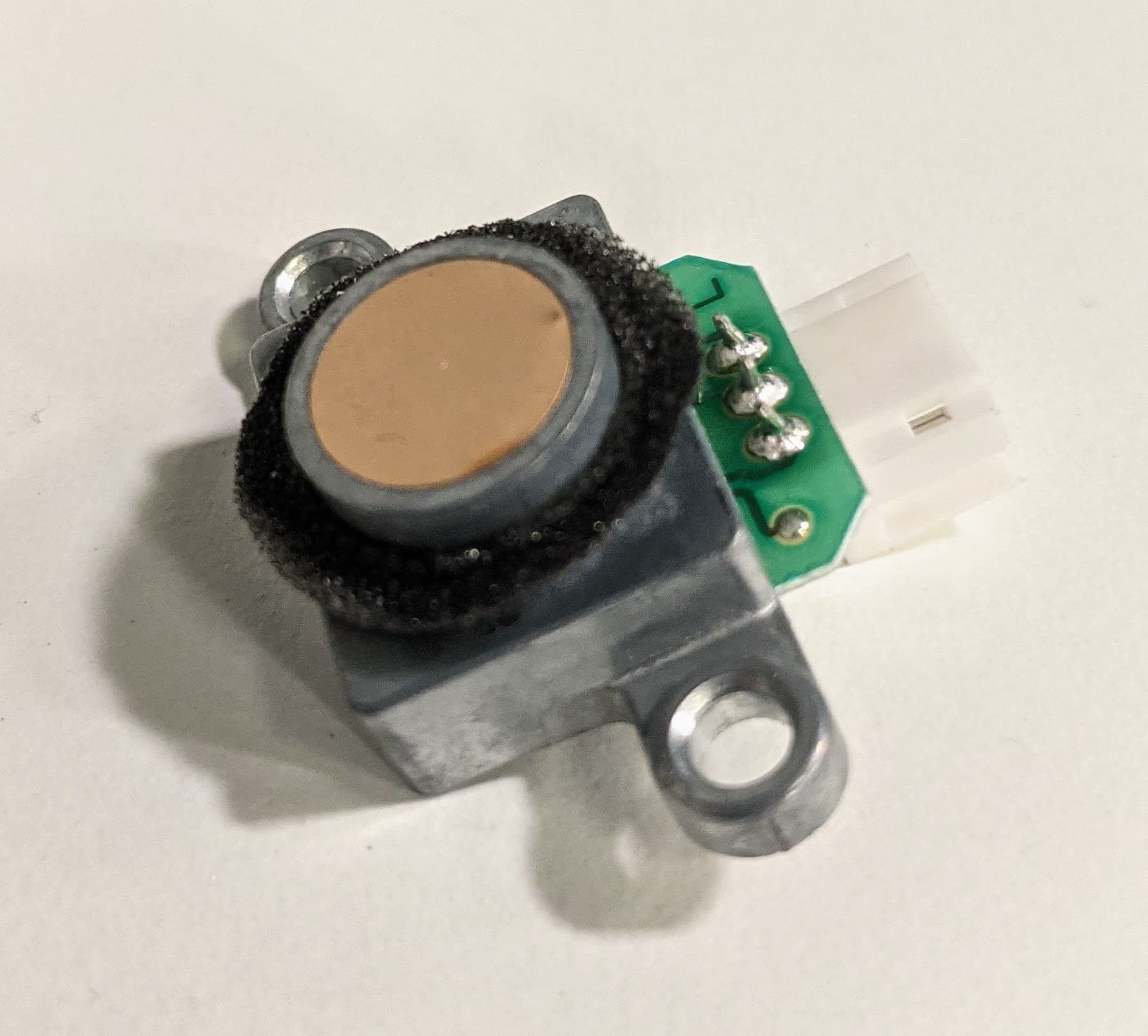

第 1 步：准备传感器替换件

如果尚未进行静电释放，请触摸接地的金属表面或戴上防静电腕带并将其连接到已知的接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。

从包装中取出粉末传感器替换件。如果新传感器没有泡沫垫圈，请从旧传感器上转移。

第 2 步：安装并固定粉末传感器

将新的粉末传感器的圆形面放入料斗中打开的传感器孔中。确保电缆连接器朝下，传感器板上的两个螺孔与料斗上的相应孔对齐。在两个螺孔中各拧入一颗 8mm M3 圆头螺丝。使用 2mm 六角扳手拧紧螺丝，直至完全紧固。对其他要更换的粉末传感器重复上述操作。

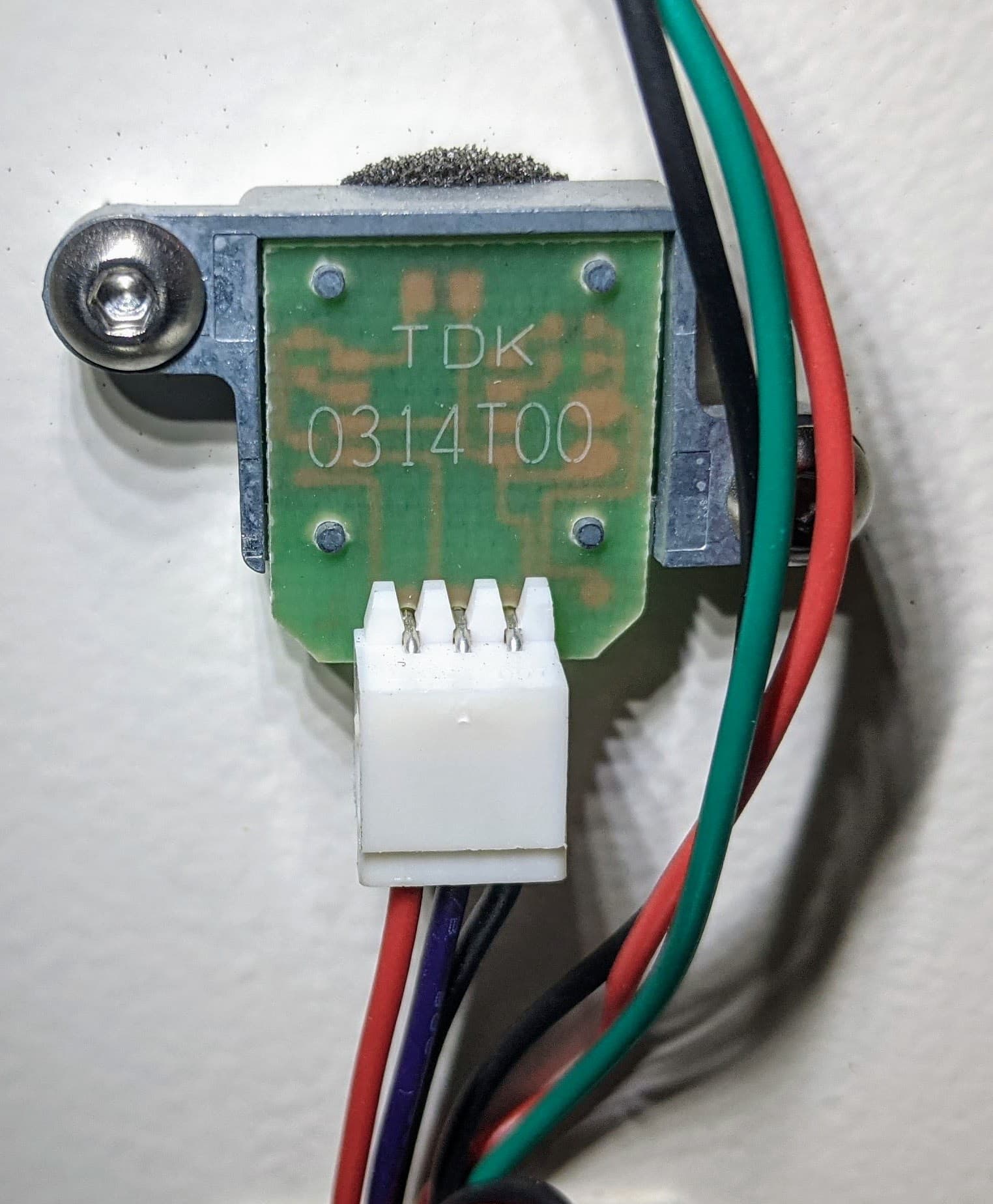

第 3 步：连接粉末传感器电缆

将粉末传感器电缆连接到新的粉末传感器。电缆的布线方式应确保每根电缆只能连接到正确的传感器。

重新安装打印机箱体后面板

概览：安装好新的显示屏组件和电缆后，安装并固定打印机箱体后面板。

第 1 步：准备后面板固定螺丝

在将后面板固定到 Fuse Sift 的 16 颗黑色 8.0mm M4 圆头螺丝上涂抹少量 Loctite 243 或其他类似螺丝固定剂。

第 2 步：安装后面板

将后面板安装到 Fuse Sift 上。

第 3 步：固定后面板

在后面板的 16 个螺孔中各拧入一颗 8.0mm M4 圆头螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

提示：

首先拧紧顶部三颗螺丝以固定面板，然后拧紧其余螺丝。

完成修复

概览：安装新粉末传感器后，测试 Fuse Sift 是否可以测量两个料斗中的粉末量。

第 1 步：接通 Fuse Sift 电源

将 Fuse Sift 重新连接到电源。将电源开关切换至开位置。

第 2 步：检查粉末传感器

将受影响的料斗重新填充至新粉末传感器的上方。检查显示屏是否正确显示两个料斗中的粉末量。联系方式 Formlabs Support 或您的认证服务提供商以分享程序结果
