白皮书

使用 Castable Resin

注意：

为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。

使用 Formlabs Castable Resin，通过熔模铸造工序，生产精细的珠宝。Castable Resin 专为熔模铸造而开发，可实现无灰分无残渣的清洁燃尽。

注意：

请勿将该材料在标准树脂槽中存放超过一个月或在 Resin Tank LT 中存放超过两个月，以免树脂泄漏并造成后续损坏。

Castable Resin 是一种丙烯酸光敏树脂，需要不同于传统蜡的燃尽时间表。Castable Resin 不是在低温下熔化，而是转变成气体。建议的燃尽时间表经过设计和测试，可使 Castable Resin 逐步转变成气体。缓慢的转变降低了包埋料由于打印部件因快速膨胀而开裂的可能。

一些客户也有使用 Formlabs Clear Resin 成功铸造的案例。熟悉光敏树脂铸造的先进铸造厂可能想尝试这种材料，因其可提供精细细节，良好的表面处理效果，以及更快的固化周期。

所需资源

由 Formlabs 制造的产品：

由第三方制造的产品：

R&R Plasticast with BANDUST investment – 查找经销商
加热炉，真空熔模机和铸造系统，例如 Indutherm MC-series
其他固化解决方案：NextDent LC Curing Lightbox 或 Gesswein UV Curing Chamber

注：

如需进一步了解 Castable Resin 的性能或特定材料属性，请参阅安全数据表 (SDS) 和技术数据表 (TDS)。请始终参阅安全数据表并将其作为主要信息来源，以了解 Formlabs 材料的安全性能和处理方法。

工作流程概览

注意：

以下内容是应用指南《3D 打印珠宝模型铸造简介》 [en]中完整说明的简要版本。阅读应用指南，了解有关 Castable Resin 的设计、设置和部件定向的详细说明。

铸造设计

铸造既是一种工艺技术，也是一种艺术形式。为了获得成功的结果，铸件的设计与材料性能同样重要。在我们的白皮书珠宝 3D 打印：基本设计参数、支撑和定向（仅英文版）中了解更多信息。

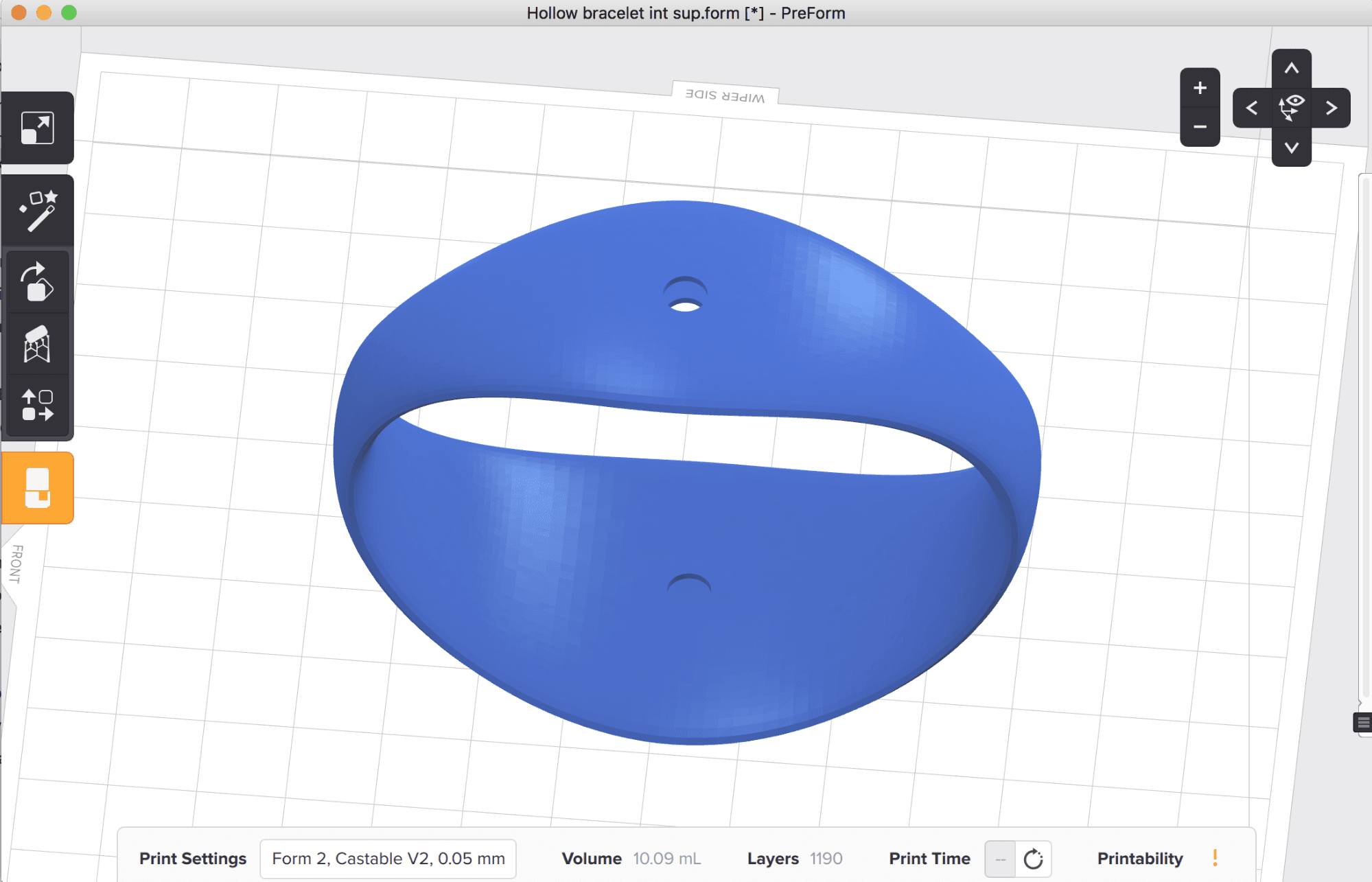

为体型厚或大的模型设计通风口，确保燃尽过程充分通风。

打印并准备部件

安装或更新 PreForm，然后设置下一个打印任务。

在 PreForm 中准备打印模型：

Castable Resin 的打印设置为打印珠宝的最佳方案，着重满足珠宝商对各种特征和细节的要求。对于大多数设计，采用 50 微米的分层厚度进行打印可提供最佳效果和一流的打印速度。

在打印前，通过摇动树脂盒和混合树脂槽中的树脂来搅拌 Castable Resin。Castable Resin 含有一种叫做二氧化钛的成分，若不使用，就会从混合物中分离出来。分离呈现为白色结晶状或片状沉积物，通常位于树脂槽或打印部件的外部。定期搅拌树脂能维持或恢复树脂的预期性能。

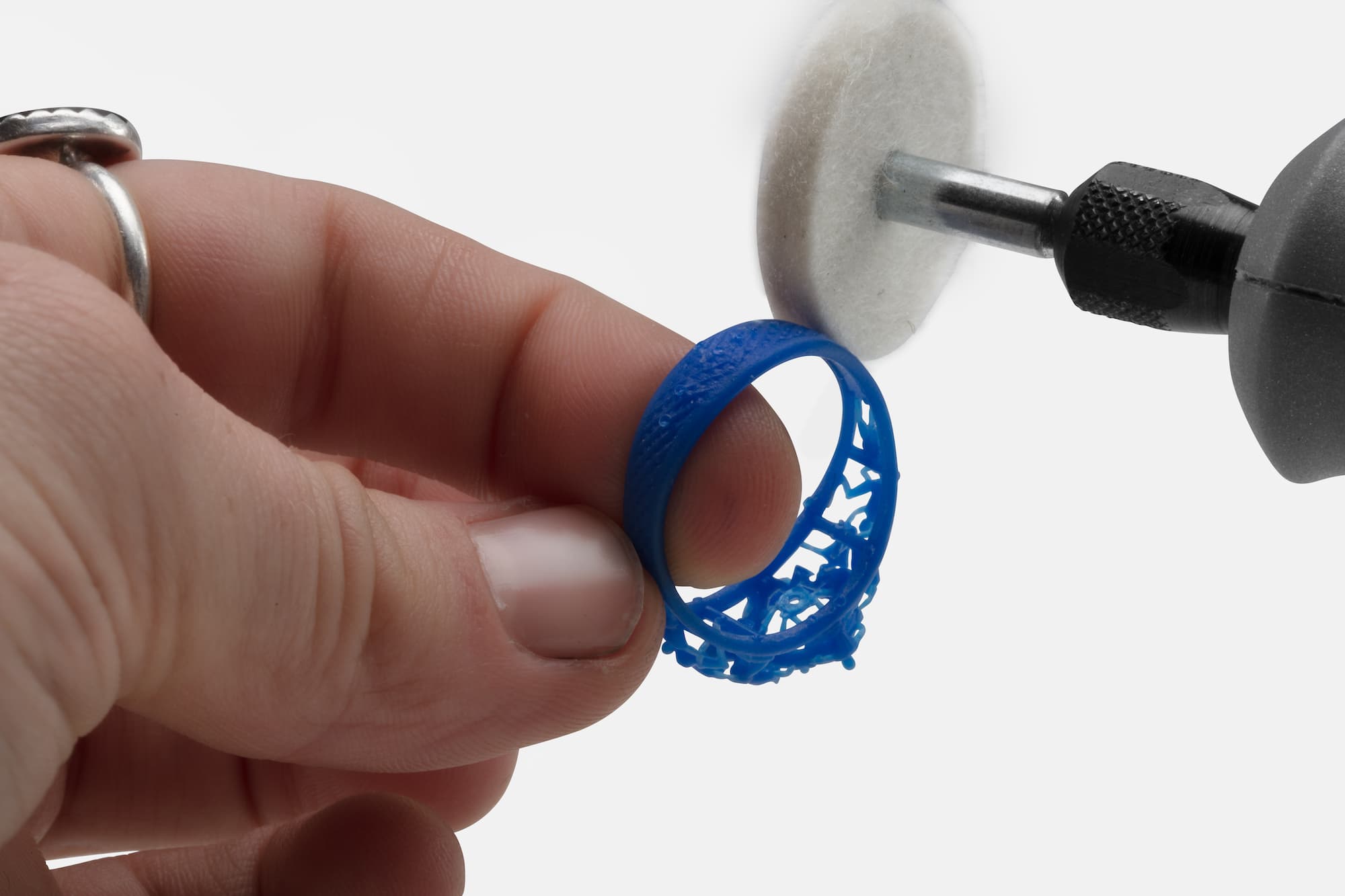

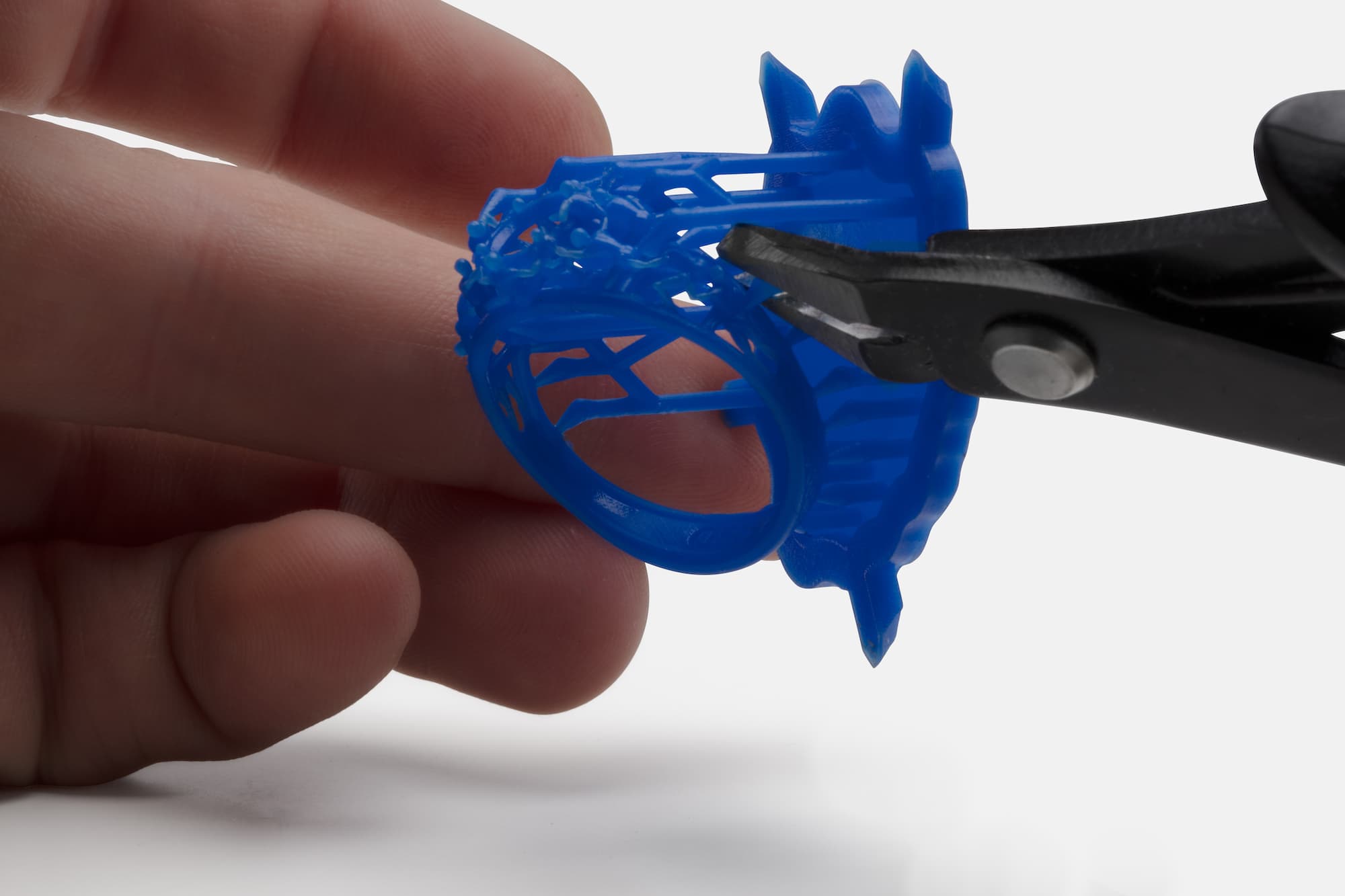

后处理

Form Wash 可搅拌溶剂以清洗部件，在清洗达到设定时间后从中取出部件。请按照支持文档 Form Wash 时间设置的说明来清洗部件。应特别注意与机械性能或生物相容性要求相关的信息。

确保异丙醇 (IPA) 在固化和铸造前完全蒸发，否则可能会影响铸造，导致点蚀。

后固化要求

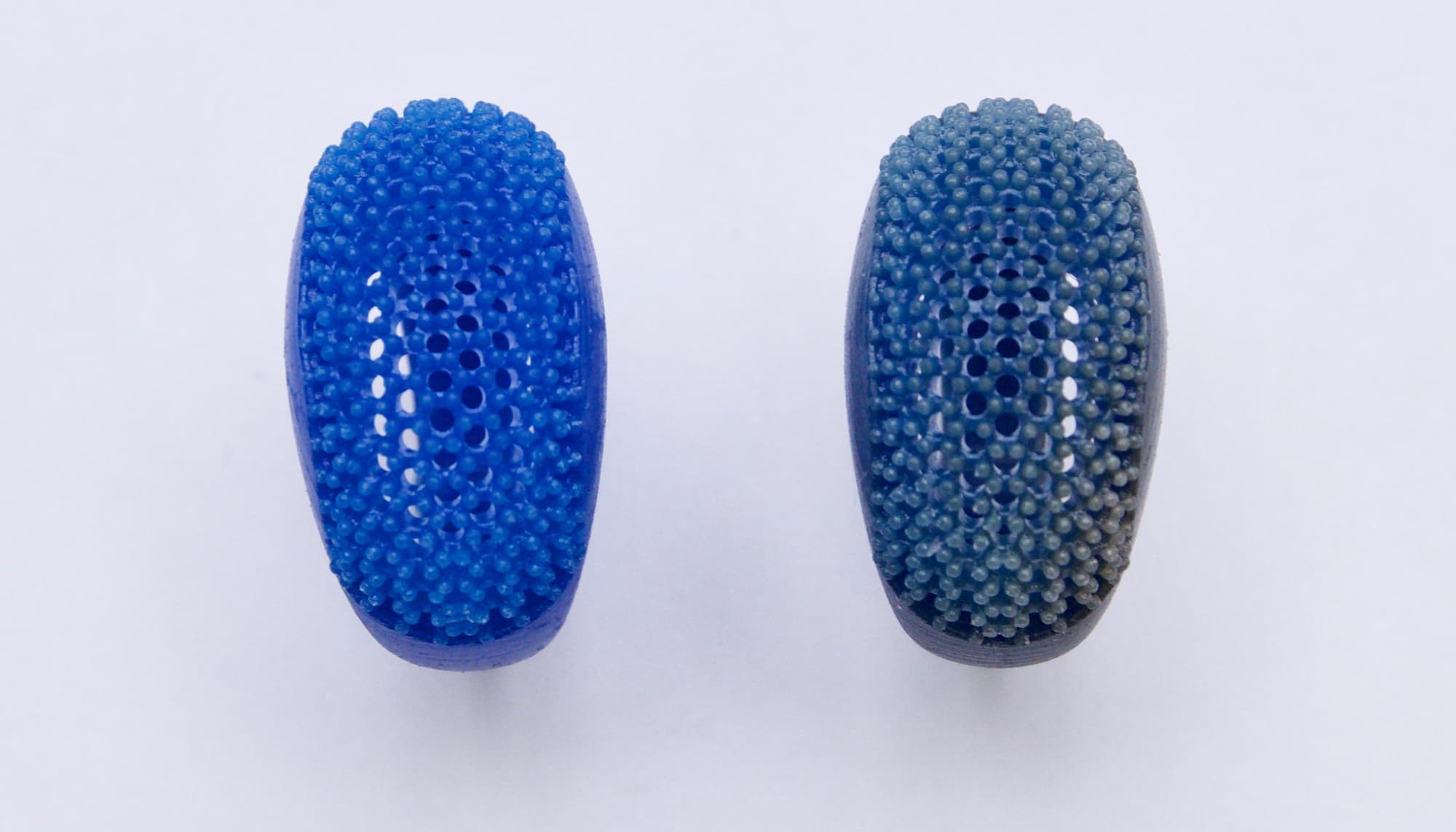

为了最大限度地提高部件强度，增加部件在包埋料中的完整性，Castable Resin 打印件应充分且均匀地后固化所有表面。在 405nm 波长的光线和热量下对部件进行后固化，直至表面坚硬。

后固化解决方案在热容量，光波长和输出方面有很大差异。使用 Form Cure 时，在 60°C 的温度下对 Castable Resin 部件进行后固化，至少持续四小时。家用 UV 美甲烘干机等小型紫外线光源使用紫外线 (0－400 nm)，可能需要长达 8 小时才能正确地对部件进行后固化，而工业 UV 固化炉可能只需要 2 小时。

注：

UV 美甲沙龙是一种有效的入门级解决方案，部分是因为这些部件通常放置在离灯泡非常近的地方。部件会变得非常热（有时高于 60°C），热量有助于部件充分固化。固化温度越高，固化速度越快，但一定要检查部件是否翘曲。

在后固化过程中旋转部件，确保其均匀地暴露于光和热。Form Cure 会自动旋转部件，但如果使用其他方法，则可能需要在后固化过程中手动翻转或旋转部件。
