使用 Surgical Guide Resin

使用 Surgical Guide Resin

注意：

为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。

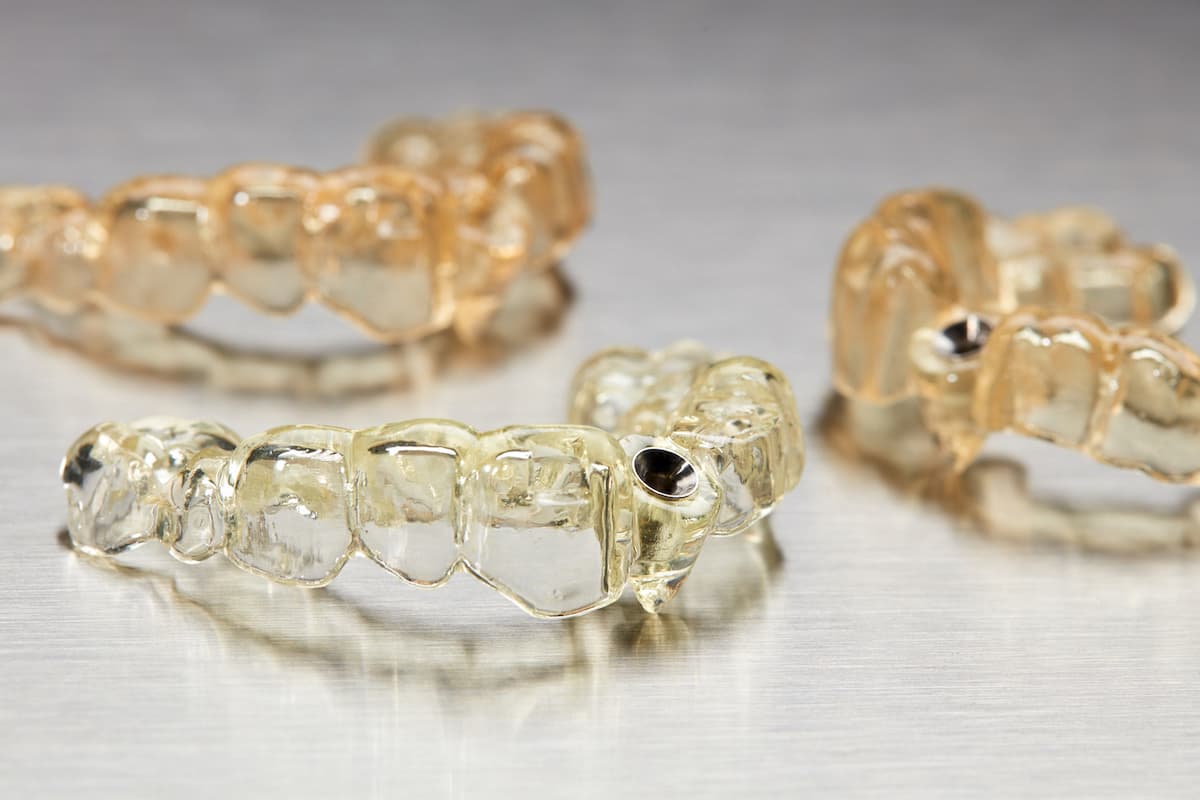

Surgical Guide Resin 是一种材料，旨在 3D 打印 I 类器械，如手术导板、钻孔模板、种植体导板和器械测量模板。该材料是专门为 Formlabs 打印机开发的，并经过高压灭菌器、溶剂和植入系统的严格测试，旨在与 Formlabs SLA 打印机配合使用，以提高部件的质量、准确性和机械性能。

推荐用于：

  • 外科手术导板
  • 钻孔模板
  • 导向钻头
  • 器械尺寸模板

注：

如需了解更多有关 Surgical Guide Resin 的性能或特定材料属性的信息，请参阅 安全数据表 (SDS) 和 技术数据表 (TDS)。请始终参阅安全数据表并将其作为主要信息来源，以了解 Formlabs 材料的安全性能和处理方法。

与其他材料的对比

Surgical Guide Resin 的设计具有较高的伸长率和极限拉伸强度，可最大限度地减少类似材料的脆性和断裂。与 Dental SG Resin 相比，Surgical Guide Resin 的弯曲强度和弯曲模量更高，超过了 ISO 标准要求，能够提供更强的性能和牙科引导手术所需的一致性。请参阅下表，比较符合最低 ISO 标准的相关材料属性：

机械性能Dental SG ResinSurgical Guide Resin
抗弯强度≥ 50 MPa≥70 MPa
弯曲模量≥1500 MPa≥2000 MPa

如需进一步了解 Formlabs 树脂的性能特性，请参阅材料性能数据表库。

所需资源

由 Formlabs 制造的产品：

由第三方制造的产品：

  • 手术导板治疗计划和设计软件 (CAD)
  • 口内扫描仪或台式光学扫描仪
  • CBCT 扫描仪
  • 金属导套

工作流程概览

注意：

本文是应用指南3D 打印手术导板 [的简要版本]。请阅读应用指南，了解有关 Surgical Guide Resin 工作流程的详细说明。

扫描

请使用光学扫描仪收集患者齿列的解剖学数据。用口内扫描仪直接扫描患者齿列，或使用台式光学扫描仪扫描加成性硅橡胶 (PVS) 印模或模型。为了制造完全准确的手术导板，还应使用锥束CT (CBCT) 扫描仪捕获患者截骨的解剖结构。

使用手动关键点识别工具和自动工具将口内扫描和 CBCT 扫描对齐，以校准细节。如适用，找出下颌神经。

设计

请使用牙科 CAD 软件包设计手术导板。为实现最佳的保持力和准确性，请使用全牙弓导板。具体的设计步骤因软件包而异，因此请联系软件提供商，获取如何通过扫描患者生成夹板的详细信息。选择能导出开放式 STL 文件的软件。

仔细调整每个导板的设计设置，以确保安全、精确度和舒适度。请按照以下指南在 Form 2 上设计手术导板，以确保成品坚固耐用。根据所用导套的类型和尺寸来修改建议的设计设置值。

设计设置建议最小默认值建议最大默认值
壁厚
确保结构稳定性，应足够大以保证足够的强度和耐用性。		2.0mm不适用
与牙齿的偏移量
影响导板与患者牙齿的贴合紧密度，值越高贴合越松，值越低贴合越紧。		0.050mm0.070mm
与金属导向套筒的偏移量
确保插入金属导向套筒时紧密压合。		0.000mm0.040mm

使用 Surgical Guide Resin 进行打印

注意：

为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。

安装或更新 PreForm，然后设置下一个打印任务。

在 PreForm 中准备打印模型：

  1. 打开模型。
  2. 选择树脂、树脂版本及所需的打印层厚。
  3. 定向以保留细节。
  4. 生成支撑结构。
  5. 将打印任务发送至打印机。

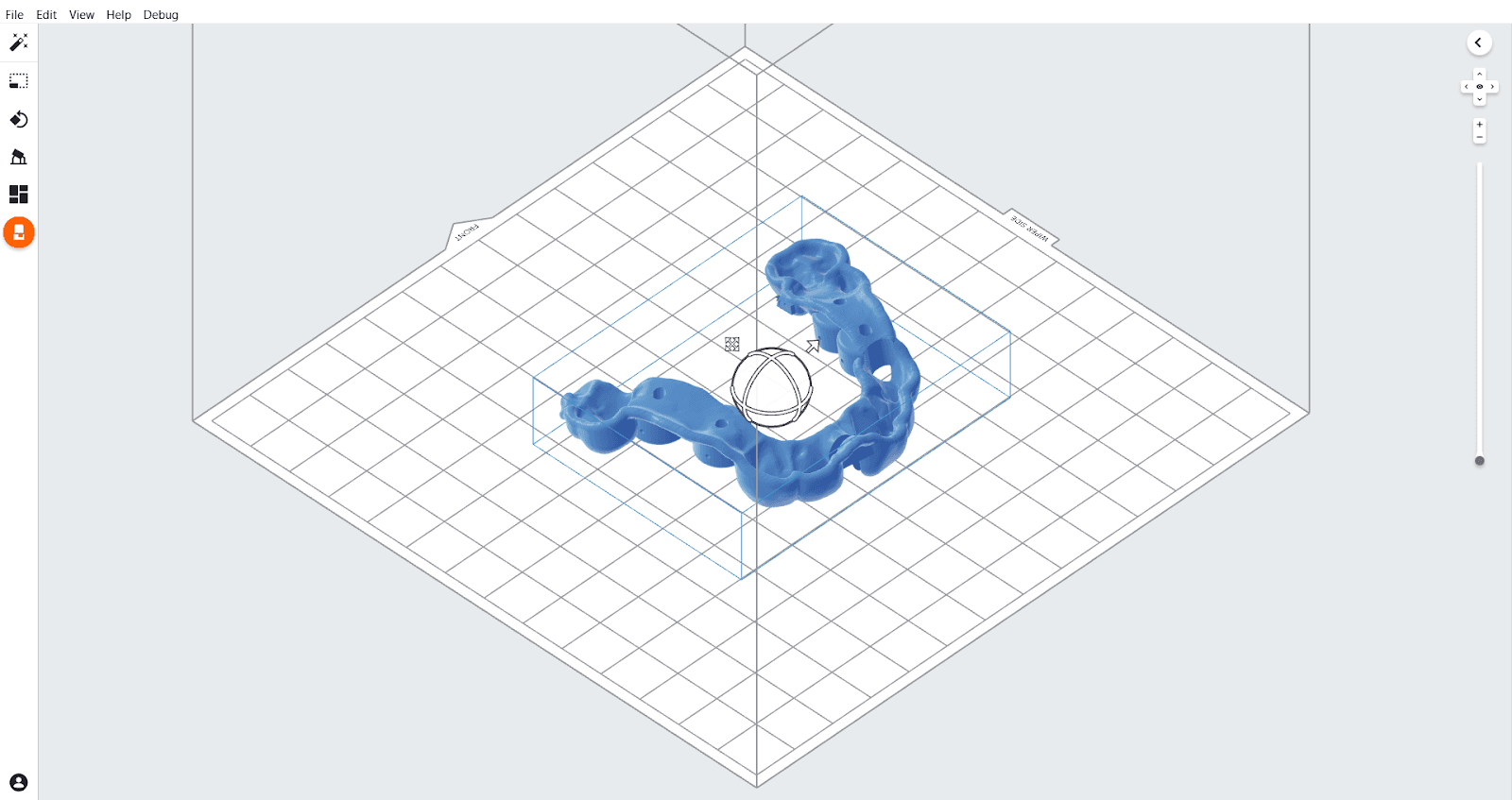

  1. 水平定向部件，使凹版面背对构建平台。
  2. 如果要在单次打印任务中打印多个手术导板，请在构建平台上将每个模型的位置调整得恰到好处。

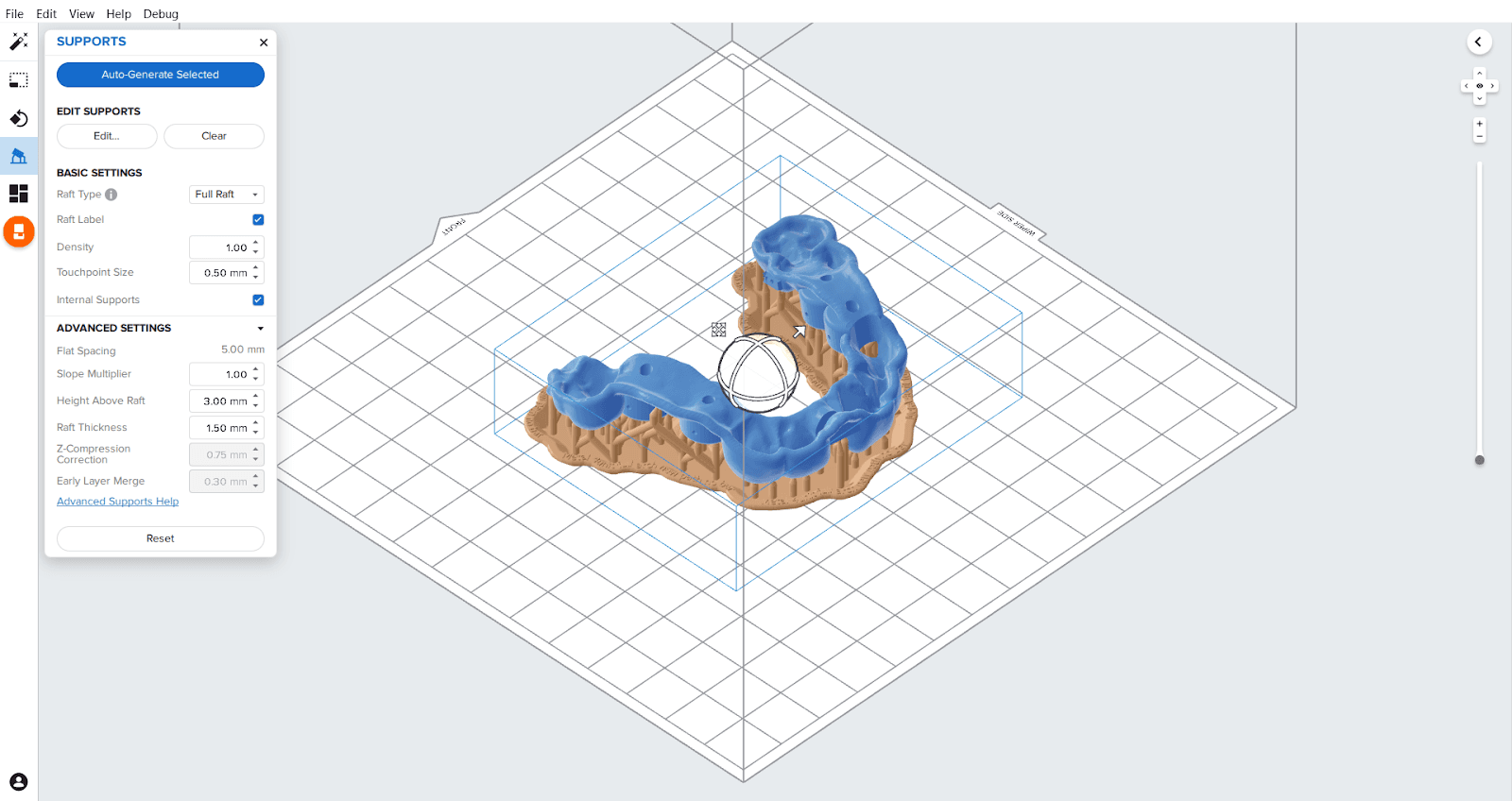

  1. 使用 PreForm 中的自动生成功能生成支撑。

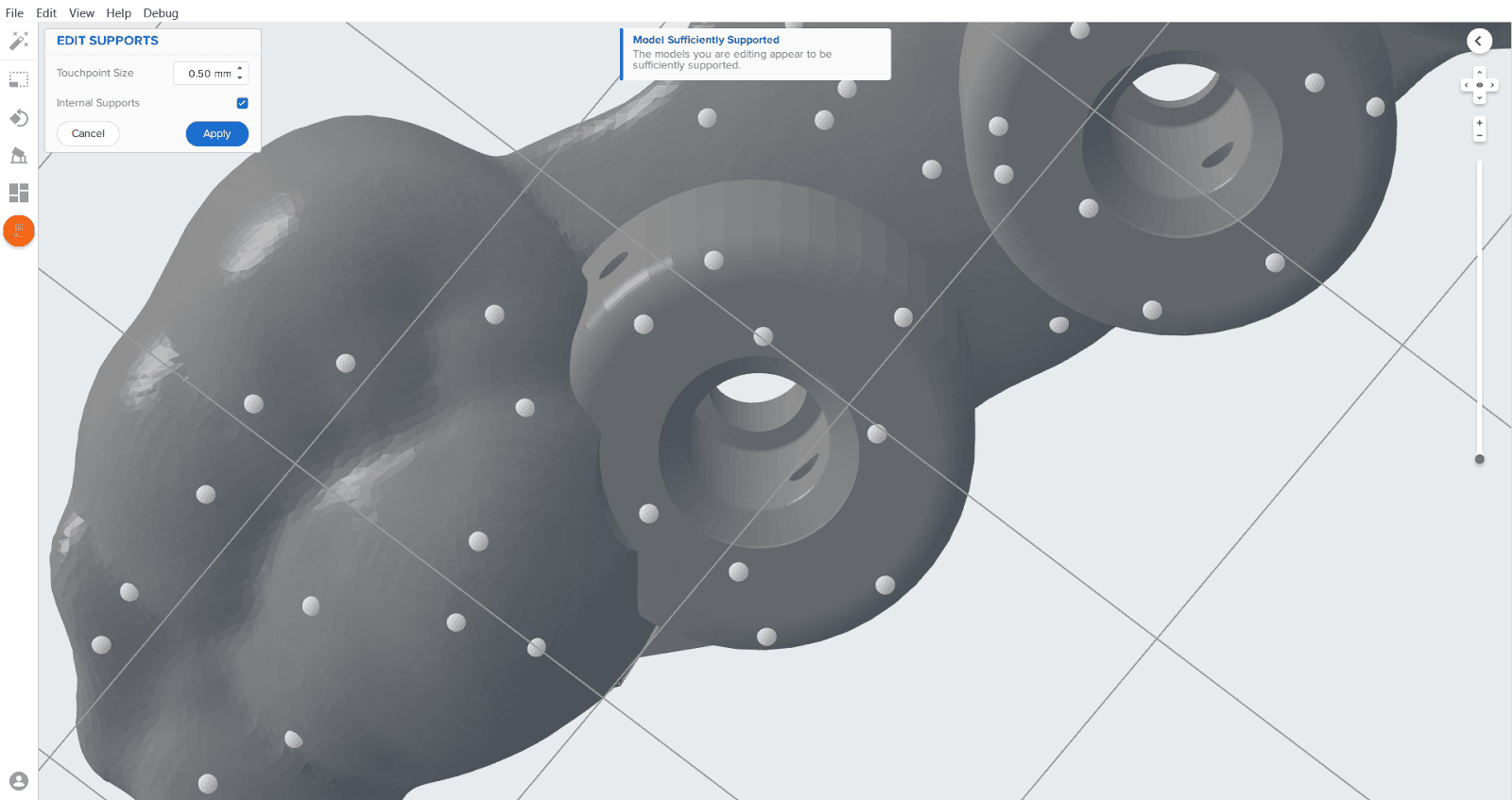

  1. 避免在导套孔附近或凹版面添加支撑接触点。
  2. 根据需要使用手动支撑编辑功能来添加或删除支撑。

通过反复摇晃和旋转充分摇动树脂盒。将树脂槽、树脂盒和构建平台插入打印机。

注意：

为确保充分遵守合规性并满足生物相容性，Surgical Guide Resin 需要使用专用的树脂槽、构建平台和 Finish Kit，这些工具仅能与 Formlabs 的其他生物相容性应用树脂一起使用。

后处理

Form Wash 可搅拌溶剂以清洗部件，在清洗达到设定时间后从中取出部件。请按照支持文档 Form Wash 时间设置的说明来清洗部件。应特别注意与机械性能或生物相容性要求相关的信息。

注意：

使部件风干至少 30 分钟，以去除部件表面多余的异丙醇 (IPA)。环境湿度和打印部件的厚度会影响干燥时间，较厚的物体需要更长的干燥时间。打印部件未完全干燥会影响高压灭菌效果。为了获得最佳性能，在后固化前，较大和较厚的部件要干燥一夜。

后固化要求

Surgical Guide Resin 需要进行后固化，以实现生物相容性和最佳机械性能。后固化也是使手术导板完全固化的关键一步，这样能够确保患者的舒适度和安全。

有关后固化建议，请参阅支持文档 Form Cure 时间和温度设置。在后固化过程中，部件颜色会从半透明黄色变为半透明橙色。

去除支撑

注意：

请仅在后固化后移除支撑，以防止部件变形。

使用 Formlabs Finish Kit 中的平口剪钳或其他部件移除工具，小心地剪断与手术导板接触点处的支撑结构。由于经过后固化处理的材料易碎，去除支撑时需小心谨慎。同时，还可以采用其他专用器具来去除支撑，比如切割盘、圆形切割工具（如碳化钨钻）。

有关后处理、消毒、灭菌和组装的说明，请参阅应用指南 3D 打印手术导板 [en]。

生物相容性

Surgical Guide Resin 无细胞毒性、无致敏性、无刺激性，并符合 ISO 10993-1:2018 的要求。
