注意：
为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。
白皮书
使用 Tough 1500 Resin V1
使用 Tough 1500 Resin V1

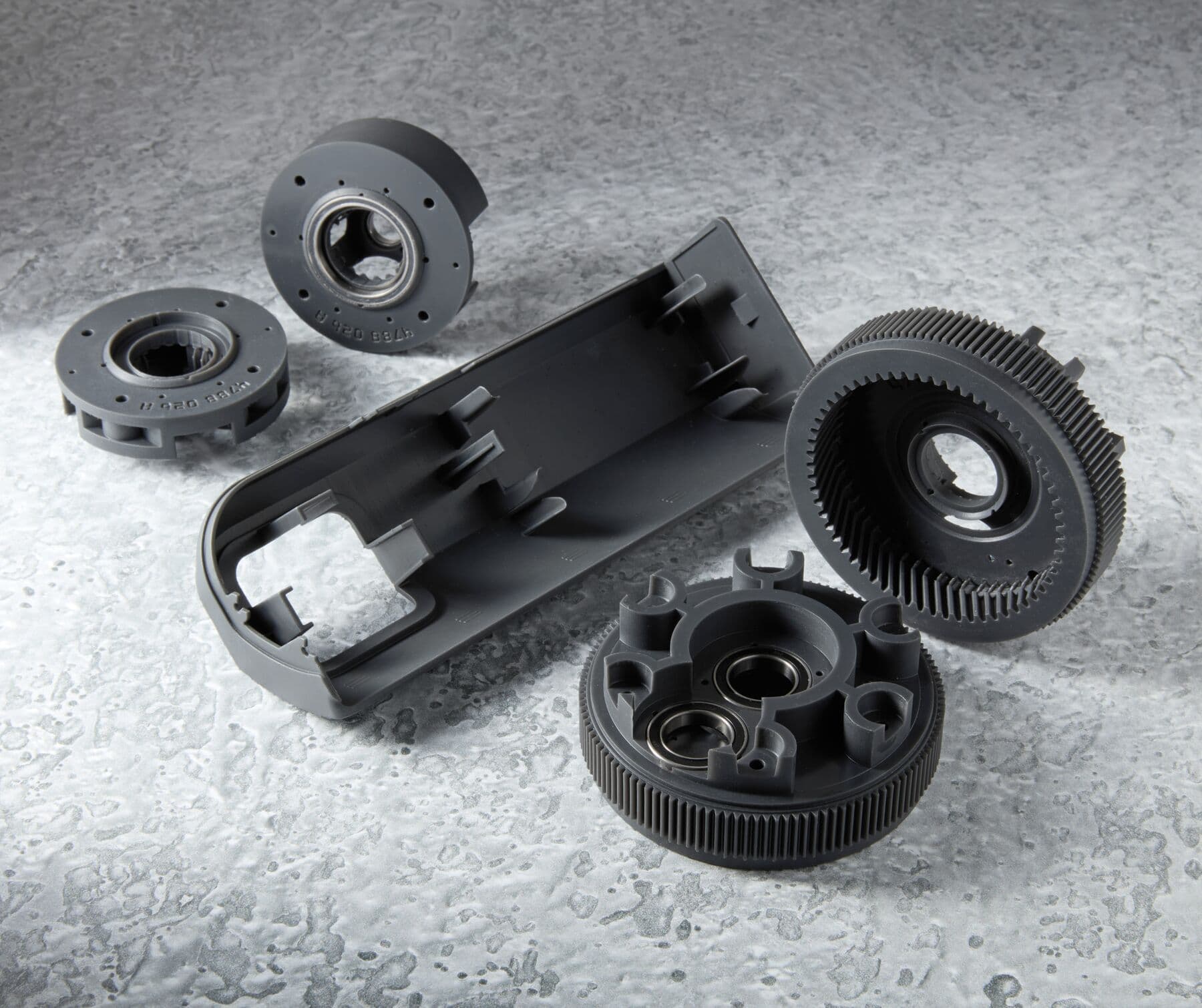

使用 Tough 1500 Resin，可以生产出兼具刚性和挠性的零件，零件反复使用时，可在弯曲后迅速回弹。这种材料是会发生临时偏斜或承受强冲击的功能性原型、治具、夹具和连接器的理想选择。
Formlabs 开发 Tough 1500 Resin 是为了弥补 Durable Resin 和 Tough 2000 Resin 之间机械性能的差距。
就强度和硬度而言，Tough 1500 Resin 的性能与聚丙烯相似，因而是会采用这种材料制造的原型产品的出色选择。

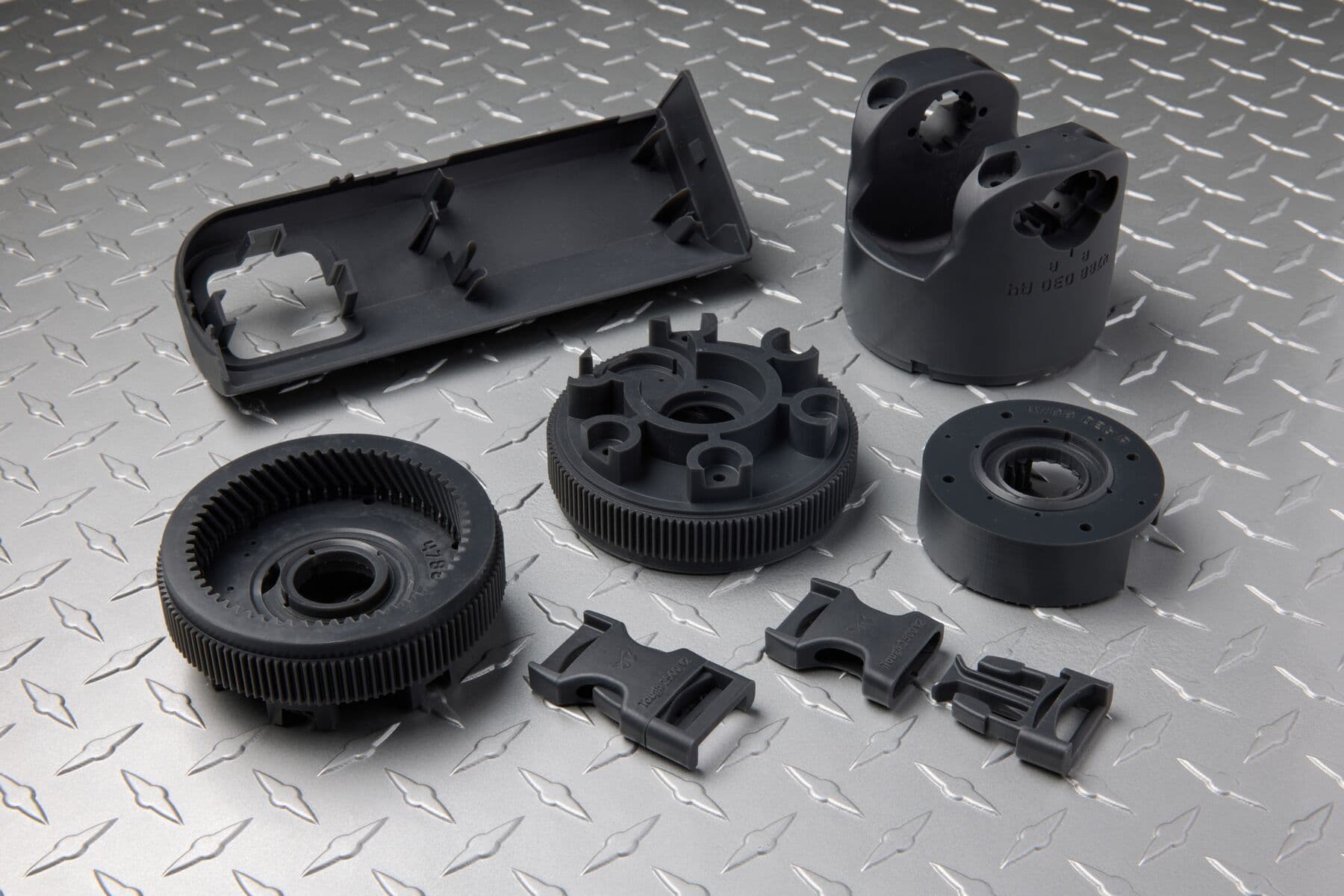

建议用于：
- 原型制造
- 功能组件
- 卡扣
- 铰链
- 夹具和固定装置
不建议用于：
- 高冲击强度应用
- 精细特征
注：
如需进一步了解 Tough 1500 Resin 的性能或特定材料性能，请参阅安全数据表 (SDS) 和技术数据表 (TDS)。请始终参阅安全数据表并将其作为主要信息来源，以了解 Formlabs 材料的安全性能和处理方法。

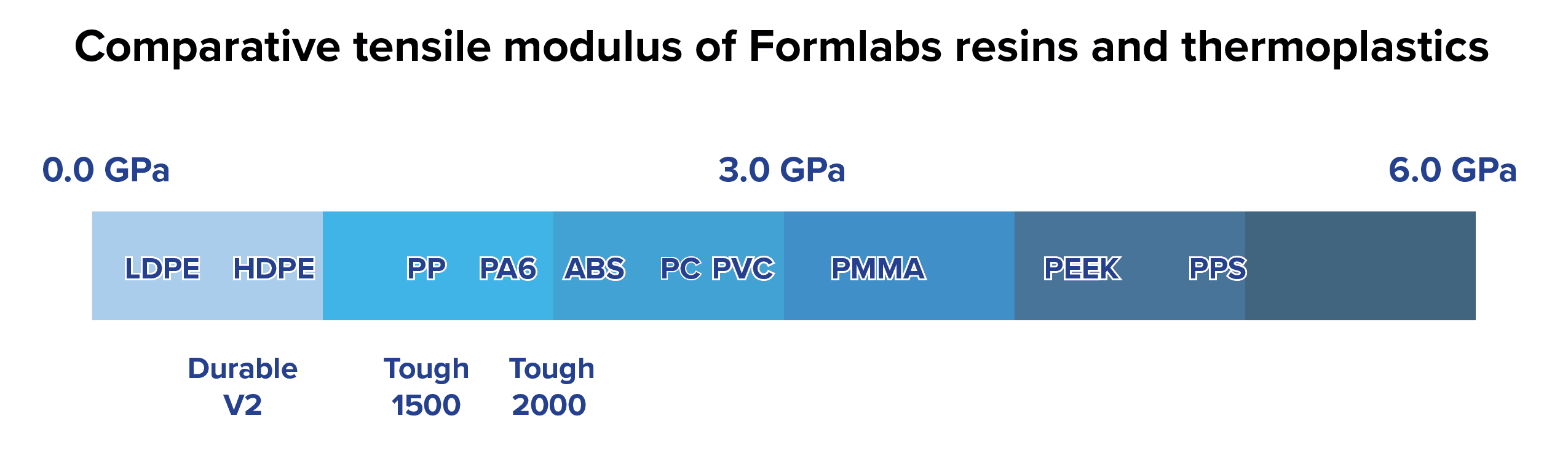

与其他材料的对比
Tough 1500 Resin 的材料性能介于 Durable Resin 和 Tough 2000 Resin 之间，是一种具有韧性、坚固且用途广泛的材料。
参见下表中关于相关材料性能的对比情况：
| Durable Resin V2，后固化 (60 °C) | Tough 1500 Resin，后固化 (70 °C) | Tough 2000 Resin，后固化 (80 °C) | |
|---|---|---|---|
| 极限抗拉强度 (MPa) | 31.8 | 33 | 46 |
| 拉伸模量 (GPa) | 1.26 | 1.50 | 2.20 |
| 断裂伸长率 (%) | 49.0 | 51.0 | 48.0 |
| 弯曲模量 (GPa) | 0.82 | 1.40 | 1.90 |
| 悬臂梁冲击强度 (J/m) | 109 | 67 | 40 |
| 1.8 MPa 下的热变形温度 (°C) | -- | 45 | 53 |
| 0.45 MPa 下的热变形温度 (°C) | 43.3 | 52.0 | 63 |
如要了解关于 Formlabs 树脂性能属性的更多信息，请访问材料性能数据库。
使用 Tough 1500 Resin 进行打印
注意：
为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。
注意：
使用 Tough 1500 Resin 进行打印时，务必要使用支撑结构。请勿直接在构建平台上打印零件。
PreForm 有两种关于 Tough 1500 Resin 的设置：50 微米和 100 微米。如需了解关于可用设置和兼容性的更多信息，请查阅支持文档选择适用的树脂材料。
后处理
Form Wash 可搅拌溶剂以清洗部件，在清洗达到设定时间后从中取出部件。请按照支持文档 Form Wash 时间设置的说明来清洗部件。应特别注意与机械性能或生物相容性要求相关的信息。
注意：
如果使用 Tough 1500 Resin 打印的部件将与皮肤接触，请将部件置于 Form Wash 中使用浓度 ≥99% 的 IPA 清洗 20 分钟，以符合生物相容性要求。
如果模型是中空或内部通道模型，则应确保将此类部位上的液态树脂冲洗干净。待部件完全干燥后，再进行后固化。
后固化要求
Tough 1500 Resin 需要经过后固化处理才能达到其最佳机械性能。请在支撑结构上固化用 Tough 1500 Resin 打印的部件，以免发生扭曲或变形。
请参阅支持文档 Form Cure 时间及温度设置，以获取后固化建议。
