注意：
为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。
白皮书
使用 Tough 2000 Resin V1
使用 Tough 2000 Resin V1
Tough 2000 Resin 可模拟 ABS 塑料的手感和重要机械性能。ABS 是一种非常常见的热塑性塑料，强度与柔韧性俱佳。Tough 2000 Resin 可制造坚固的工程原型，并且经过专门开发，可承受高应力和高应变。如需进一步后处理，打印完成后还可以对 Tough 2000 Resin 进行机加工。
与 Tough Resin 和 Durable Resin 家族中的其他材料（如 Tough 1500 Resin 和 Durable Resin）相比，Tough 2000 Resin 还具有更高的热挠曲温度 (HDT)。
Tough 2000 Resin 以 50 微米和 100 微米的精度进行打印。
韧性是指材料在断裂前吸收能量的能力。当韧性材料屈服时，会发生变形，而不是简单地破碎。也就是说，韧性材料的“弹性”会比脆弱材料要好。
韧性也可以定义为应力-应变曲线下的面积。Tough 材料通常在“强度”（材料能够承受的应力）和“延展性”（伸长率或应变百分比）之间具有良好的平衡。因此，韧性材料的应力-应变曲线下的面积远大于伸长率低的高强度高刚性材料。Tough 2000 Resin 的刚度低于标准树脂，承受的拉伸量也高于标准树脂，这意味着它在失效前可以吸收更多能量。
建议用于：
- 高应力组件
- 加工
- 周期荷载
- 工程类/手感如 ABS 原型设计
- 负载下几何精确的原型设计
不建议用于：
- 极精细部位或薄壁
- 刚性或坚硬打印件
- 高温应用
- 持续加载
注：
如需进一步了解 Tough 2000 Resin 的性能或特定材料性能，请参阅安全数据表 (SDS) 和技术数据表 (TDS)。请始终参阅安全数据表并将其作为主要信息来源，以了解 Formlabs 材料的安全性能和处理方法。

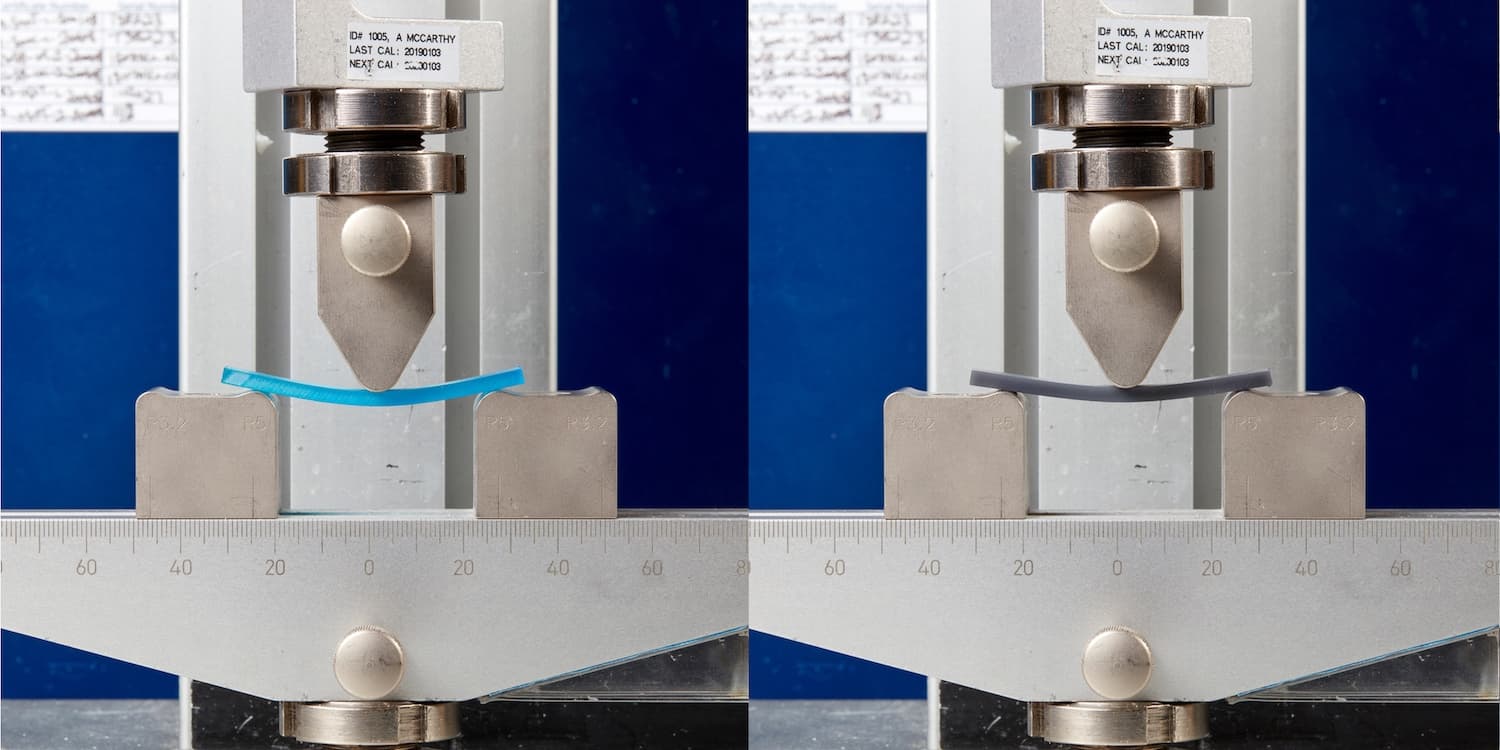

与其他材料的对比
| Durable Resin V2，后固化 (60 °C) | Tough 1500 Resin，后固化 (70 °C) | Tough 2000 Resin，后固化 (80 °C) | |
|---|---|---|---|
| 极限抗拉强度 (MPa) | 31.8 | 33 | 46 |
| 拉伸模量 (GPa) | 1.26 | 1.50 | 2.20 |
| 断裂伸长率 (%) | 49.0 | 51.0 | 48.0 |
| 弯曲模量 (GPa) | 0.82 | 1.40 | 1.90 |
| 悬臂梁冲击强度 (J/m) | 109 | 67 | 40 |
| 1.8 MPa 下的热变形温度 (°C) | -- | 45 | 53 |
| 0.45 MPa 下的热变形温度 (°C) | 43.3 | 52.0 | 63 |
如需进一步了解 Formlabs 各类树脂的性能特性，请参阅材料特性数据表库。
使用 Tough 2000 Resin 进行打印
注意：
为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。
在 PreForm 中准备打印模型：
使用支撑结构打印 Tough 2000 Resin，避免直接在构建平台上打印，因为打印件很可能难以从构建平台上移除。对于非常庞大的部件，请加大支撑接触点的尺寸，以防打印失败。
与使用标准树脂打印的部件相比，使用 Tough 2000 Resin 打印的部件可能更难从构建平台上移除。为方便取下部件，请用热空气加热构建平台。
后处理
Form Wash 可搅拌溶剂以清洗部件，在清洗达到设定时间后从中取出部件。请按照支持文档 Form Wash 时间设置的说明来清洗部件。应特别注意与机械性能或生物相容性要求相关的信息。
注意：
待部件完全干燥后，再进行后固化。后固化未完全干燥的部件可能会对机械性能产生不利影响。
后固化要求
Tough 2000 Resin 需要经过后固化处理才能达到其最佳机械性能。
