为 Fuse X1 生态圈准备工作区

为 Fuse X1 生态圈准备工作区

在收到打印机和配件产品之前，请准备好安装和操作它们的空间。使用 Fuse X1 打印机或 Fuse Sift X1 之前，请阅读并理解 说明书及其安全说明。

如果产品在交付时有任何明显的运输损坏，请在运输收据或提货单上注明。请联系 Formlabs Support 或您的 认证服务提供商，并提供未开封包装及其内容物的损坏照片。

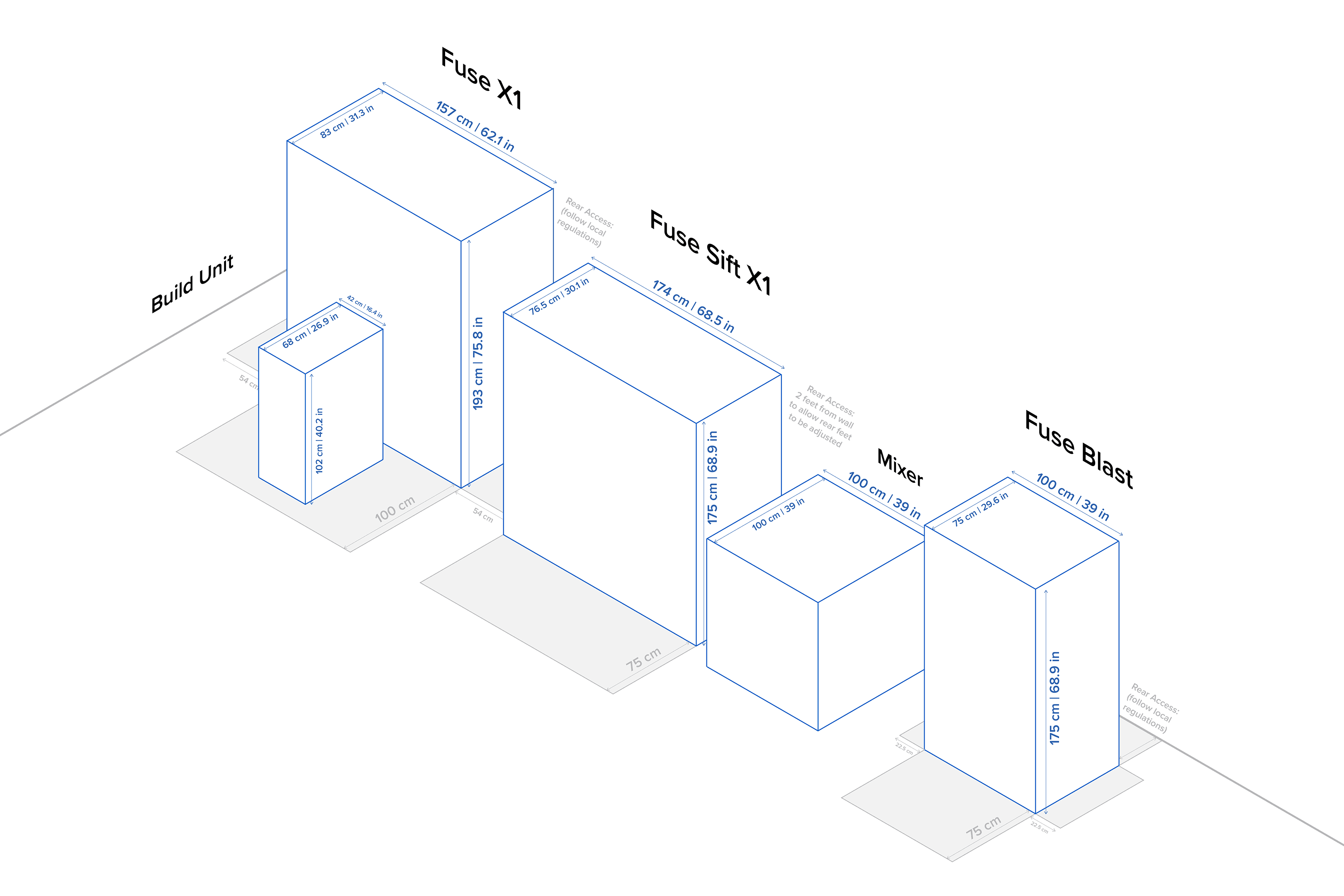

Fuse X1 生态圈布局示例

Footprints

Reserve the following minimum dimensions for the most convenient access:

  • Fuse X1: 241 × 243 × 241 cm (94.8 × 95.8 × 95.1 in)
    • Leave at least 1.0 m in front and 0.4 m on the sides for door and panel access.
    • 根据相关地方法规，将打印机放置在距离附近墙壁至少 20.0cm 的位置。
    • 根据需要为氮源（如制氮机）预留额外空间。
  • 成型单元：42 × 68 × 102 cm
    • 一个成型单元可放置在打印机的底座内。如果购买了额外的构建单元，则需要更多的空间用于存放和冷却。
  • 制氮机：取决于所安装的制氮机
    • 在与 Fuse X1 相同的房间内安装带有警报的氧气监测器。
    • Printer requirements:
      • Purity: >99.5%
      • Nitrogen line fittings: ⅜ NPT (printer-side connector)
      • Pressure: >50 PSI, internally regulated to 50 psi
      • Continuous flow rate: 0.8 SCFM (22.65 L/min) minimum
      • Gas temperature at machine inlet: minimum 18 ºC
  • Fuse Sift X1: 174.0 × 157.5 × 175.0 cm (68.5 × 62.0 × 68.9 in)
    • Leave at least 61 cm (24 in) to the left, front, and right of the unit free for access.
    • 根据当地法规，将 Fuse Sift X1 放置在远离附近墙壁的位置。
  • 混合套件：100 × 100 cm
  • Fuse Blast：145 × 150 × 175 cm
    • 设备前方至少留出 75cm 的空间，侧面至少留出 22.5cm 的空间，以便操作。

环境

请考虑以下其他要求：

  • 选择远离任何会产生灰尘或火花的机械或工具（如木工或金属加工设备）的区域。
  • 与标准介质喷砂柜不同，Fuse Blast 可以与 Fuse X1 打印机或 Fuse Sift X1 共用一个空间，而不会有介质污染的风险。如果要使用其他喷砂柜，请将介质喷砂工具放置在远离打印机和粉末回收系统的单独房间内，以免污染粉末以及造成打印失败。如果无法将介质喷砂器移至其专用工作区，请将任何介质喷砂工具放置在尽可能远离打印机和 Fuse Sift X1 的位置，以防止介质喷砂颗粒污染粉末供应。
  • 保持较低的环境湿度。使用 Nylon 12 Powder 打印时，打印机、Fuse Sift X1 和其他后处理工具周围的环境以及存放未烧结粉末的任何地方的相对湿度始终保持在 70%（非冷凝）或以下。较高的湿度会导致粉末结块、给料不足和打印失败。对于 SLS 粉末，湿度对保质期影响很大。为获得最佳效果，请遵循 Formlabs 有关存放和处理粉末的指南。
  • 保持 18－28ºC 的环境温度，并使用暖通空调系统全天候主动将空气吹入和排出空间。

压缩空气

  • Fuse X1：确保您有符合制氮机要求的压缩空气源。
  • Fuse Sift X1：机器内部调节器设定为 50 psi。如需了解更多信息，请参阅 Fuse Sift X1 说明书。
  • Fuse Blast：确保有符合机器要求的压缩空气源。如需了解更多信息，请参阅支持文档 为 Fuse Blast 设置压缩空气供应。
  • 真空输送机：每台真空输送机需要以下物品才能输送 1.5－4.6m 的粉末。大多数常见的 Fuse X1 生态圈设置都需要两个真空输送机：一个在打印机上，另一个在混合套件上。
    • 10 SCFM，100 psi
    • 输入压力为 86－116 psi
    • 额定值高达 13 SCFM

小心：

烧结尼龙粉末会产生月桂内酰胺等副产物，这些副产物会积聚在打印箱体、过滤介质和排气装置中。每当打印机运行时，都需要进行适当的通风。

功率要求

产品最低功率要求插座类型插头类型
保险丝 X150 A@200–240 VAC硬接线不含电源线。具体电缆和终端由用户与电工协商确定。打印机背面有一个面板，必须将其拆卸，以露出接线端子。用户可以根据自己的要求和当地的插头类型接入电缆。
Fuse Sift X120A@120VAC*
10A@240VAC*		IEC C19

随附的电缆插头类型取决于运输地区：

  • NA：NEMA 5-20P 型
  • EU：CEE 7/4 "Schuko" 型
  • UK：G BS 1363 型
Fuse Blast6 A@120 VAC
3 A@230 VAC		IEC C19

根据运输地区，随附以下插头类型的电缆：

  • 北美：NEMA 5-20R 型
  • 欧盟：CEE 7/3 型 "Schuko"
  • 英国：G 型 BS 1363

* Fuse Sift X1 需要一个能够为 Fuse Sift X1 和第三方真空装置供电的交流电路。请查阅两台设备的使用手册，并遵守所有相关的电气规范。

联网要求

Fuse X1 配备 RJ-45 以太网 (10BASE-T/100BASE-TX/1000BASE-T) 局域网端口。使用屏蔽式以太网电缆进行连接（未随附）：1000BASE-T 需最低为 Cat5、Cat5e 或 Cat6 类别。

其他用品

除了打印机和 Fuse Sift X1 包装中的物品外，您还需要其他物品来后处理打印部件以及清洁和维护打印机和粉末回收站。

提前购买以下些物品，以便准备好工作区：

  • Alconox 清洁剂
  • 蒸馏水
  • 乙醇（实验室级）
  • 一次性无绒超细纤维布
  • 一次性无绒聚酯布棉签
  • 根据计划使用的材料的安全数据表，配备适当的个人防护装备 (PPE)
  • 喷砂介质（200－300µm，以获得最佳介质过滤性能）

提示：

关于个人防护装备 (PPE) 等用品的更多信息：
