- 丁腈手套
- 手电筒、LED 或者手机照明
- 防磨损抹布
- 90% 或更高纯度的异丙醇 (IPA),不可回收再利用
清洁剥离纹理(Form 4 代)
在 Form 4 代打印机中,打印机的背光通过 Light Processing Unit (LPU) 照射进行打印。LPU 具有纹理表面,可防止树脂槽覆膜层和 LPU 之间形成吸力,减少层间的剥离力。剥离纹理上的任何污染都会导致背光漫射或减弱,从而造成打印缺陷。保持剥离纹理洁净以成功打印。为防止灰尘接触剥离纹理,请在不使用打印机时,关闭打印机机罩。
概览
使用手电筒、LED 或手机照明,检查剥离纹理是否有灰尘、油污或污染,以维护剥离纹理。如果发现灰尘、油污或污染,请按照 Formlabs 的说明清洁剥离纹理。与大多数光学表面一样,清洁的次数越少越好。
所需物品
预计所需时间:10 分钟
移除耗材
务必先取出构建平台、树脂盒、混合器和树脂槽,然后再执行打印机维护,以免有树脂滴入剥离纹理。
- 抬起构建平台锁销,取出构建平台。
- 关闭树脂盒通气帽,移除树脂盒。
- 解锁混合器。
- 盖住树脂槽和混合器,解锁树脂槽,然后从打印机上将其取下。
检查剥离纹理

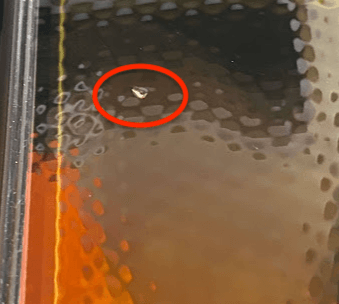

检查剥离纹理是否有灰尘、油污、指纹或固化树脂。
- 为达到最佳效果,请在检查剥离纹理时,调暗或关闭房间的主光源。
- 在处理光学表面时,请始终戴上干净的手套,以防污染。
- 将电源开关转至 0 位置,关闭打印机电源。

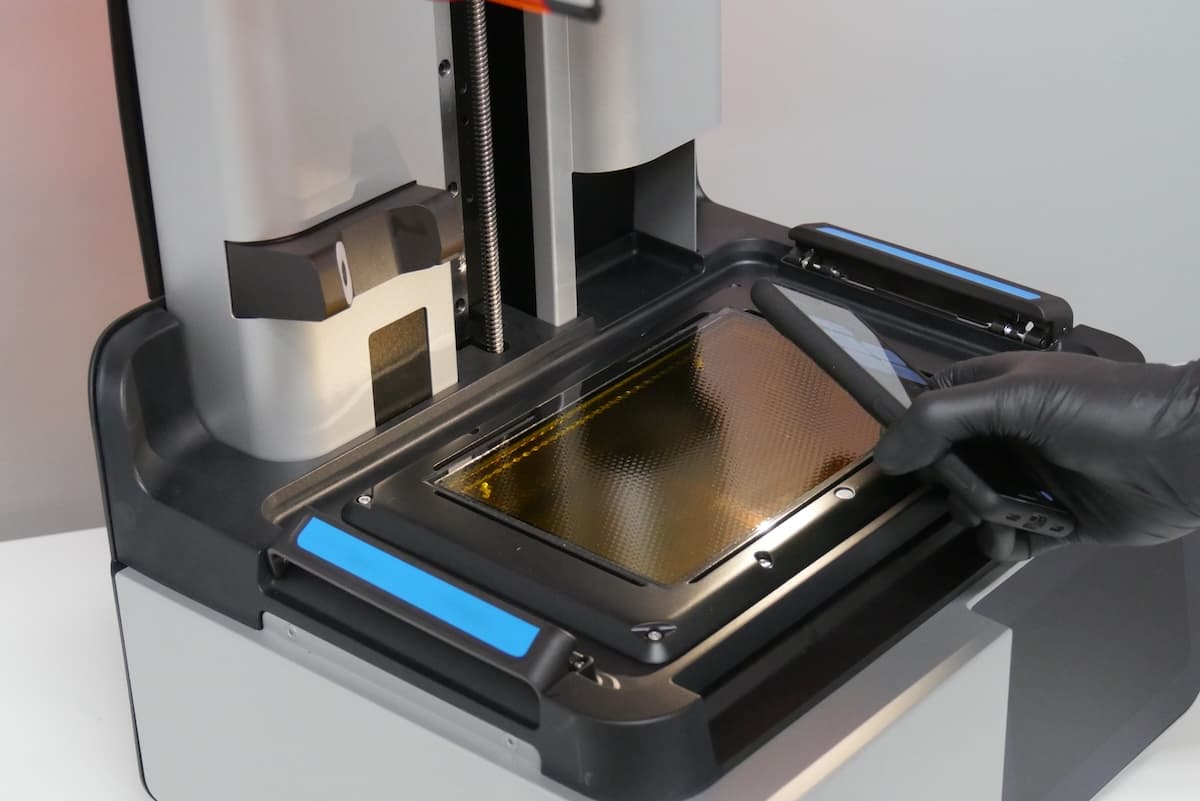

- 将辅助光源照射到(如手电筒、LED 或者手机照明)剥离纹理上,查看其表面是否有任何隐藏污染。
- 尽量使光源以最浅的角度照射。从三个可触及面的边缘照射,使光线来回穿过剥离纹理。

清洁剥离纹理
清洁液态树脂
请仅使用 IPA 来清洁表面,因为任何其他清洁溶液都可能会降解抗反射涂层。
注意:
若使用其他不推荐的材料擦拭剥离纹理,可能会损坏其表面,从而影响打印质量。避免使用会刮伤或在剥离纹理上留下残留物的清洁剂或材料。
- 戴上一副干净的新丁腈手套。

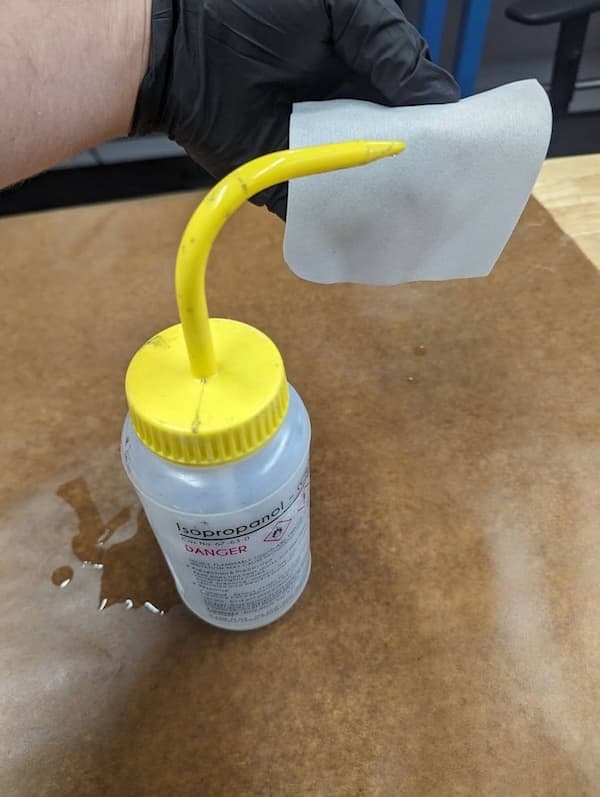

- 用戴手套的手握住无磨损抹布的顶部。用干净的异丙醇浸湿抹布的下半部分。

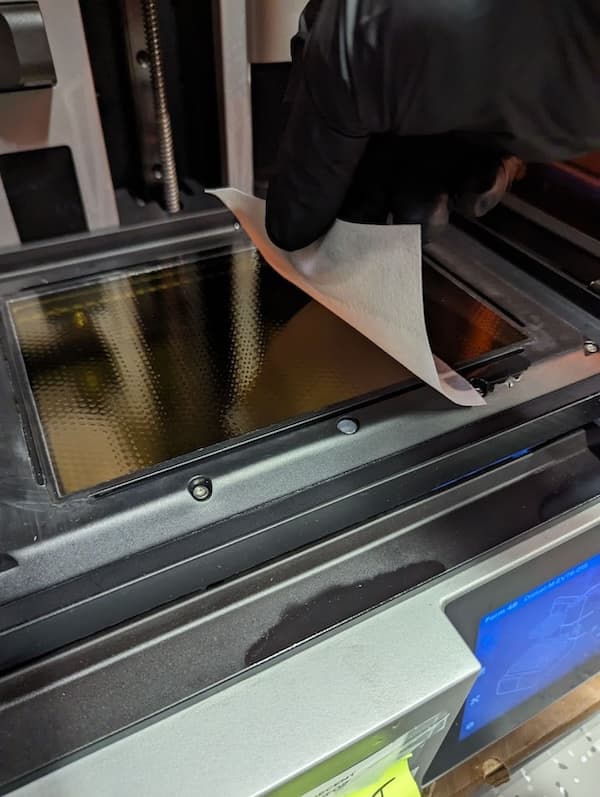

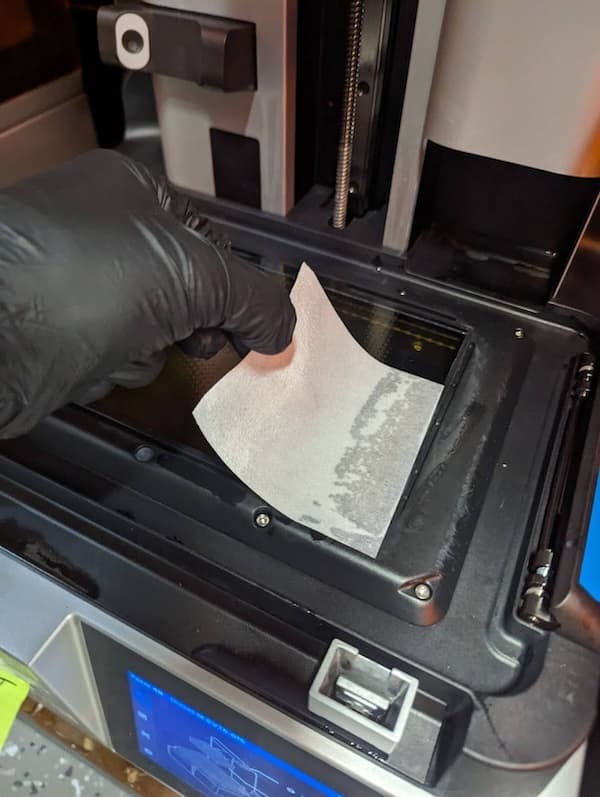

- 将沾有异丙醇的抹布缓慢擦拭 LPU 表面。沿 LPU 宽度方向擦拭需要 20-30 秒。
- 请勿用手接触剥离纹理或用力按压抹布。
- 对于 LPU 边缘附近的碎屑和树脂,应始终将抹布移至 LPU 边缘,以避免污染物扩散。


- 等待剥离纹理上的异丙醇干燥。
- 重复此过程数次,直至清除污染物。
清洁固化树脂
固化树脂不能用异丙醇清除,需要使用塑料刮刀清除。
注意:
避免使用锋利的工具去除固化树脂,以免刮伤剥离纹理。
- 戴上一副干净的新丁腈手套。
- 将塑料刮刀以较小的角度轻轻滑入固化树脂下方,将其从剥离纹理上刮下。
- 对于难以清除的固化树脂,可在剥离纹理上涂抹干净的异丙醇,以帮助清除。去除后,等待剥离纹理上的异丙醇干燥。
如果难以清除碎屑或污染物,请联系 Formlabs Support 或您的授权经销商。如需请求帮助,请提供辅助光源照射下的剥离纹理的照片,以及尝试过的清洁步骤。
测试已清洁的 LPU
清洁 LPU 后,通过打印清洁片进行测试,确保剥离纹理上没有其他碎屑或固化树脂。
- 插入并固定装有树脂的旧树脂槽。无需插入构建平台、混合器或树脂盒。
- 点击 Maintenance(维护)> Print Cleaning Sheet(打印清洁片)。将显示 Print Cleaning Sheet(打印清洁片)界面。
- 点击 Start(开始)。开始打印清洁片。
- 打印完成后,打开打印机机罩,使用塑料槽刮刀将清洁片从树脂槽覆膜层上剥离。
- 检查清洁片是否有孔洞。
- 如果清洁片上没有孔洞,则说明剥离纹理洁净,可以继续正常打印。
- 如果清洁片上存在任何孔洞,请再次清洁剥离纹理。如果无法清除残留物,请联系 Formlabs Support 或授权经销商。
LPU 剥离纹理损坏
LPU 剥离纹理可能会受损,外观与固化树脂相似,或者部分纹理缺失。这通常是由于打印过程中构建平台将碎屑挤入纹理造成的。
LPU 损坏可能会影响打印质量,因为这会使背光模块发出的光线转向。这种损坏可能非常小,在剥离纹理表面很难察觉到。如果发现 LPU 纹理损坏且无法移除,拍摄损坏的照片并联系 Formlabs Support 或授权经销商。

LPU 下的灰尘
随着时间的推移,冷却风扇吹出的灰尘可能会积聚在 LPU 的下方。进气过滤器应该可以捕获大部分灰尘,但仍有可能从打印机各部件之间的缝隙中吸入灰尘。
遵循本指南拆卸 LPU,然后用略微沾有 IPA 的防磨损抹布清洁 LPU 的底部。清理打印机机身内的其他可见灰尘,然后重新安装 LPU。同时清洁或更换 LPU 风扇过滤器、清洁筛网,并确保打印机远离产生灰尘的机器。LPU 风扇过滤器可在 Formlabs 商店购买。如需清洁 LPU 风扇过滤器,请按照说明将其拆卸,吸尘两侧,然后重新安装。
