所需物品：
Formlabs：
- 光处理单元
- LPU 工具（球头 2.5mm 六角扳手）
- 玻璃清洁抹布
第三方：
- 丁腈手套
- 纸巾
- 纯净异丙醇 (IPA，90% 或更高浓度)
白皮书
更换 Form 3L 的 Light Processing Unit
更换 Form 3L 的 Light Processing Unit
Light Processing Unit (LPU) 包含打印机的激光二极管、电流计以及其他反射镜和透镜，这些反射镜和透镜将激光对准打印件的每一打印层。Form 3L 的 LPU 箱在树脂槽下方左右移动，内有两个 LPU。LPU 出现故障后，打印机将无法正常打印。这两个 LPU 可以独立更换，互不影响。
请根据本指南更换 Form 3L 的 Light Processing Unit。
预计所需时间：30－60 分钟（更换 LPU）（使用激光对准打印则为 2－3 小时）
准备工作区
概览：准备好 Form 3L 和无尘的工作区，以便更换 LPU。
注意：
LPU 和光学窗口对灰尘和污染物非常敏感。未经指示，请勿从包装中取出 LPU。维护期间请勿触摸 LPU 箱顶部的光学窗口或其周围的表面。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到 LPU 上或打印机机身内。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽
拆卸树脂槽，将其放入树脂槽支架中，并盖上盖子。将托架和树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清理打印机机身
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩。用纸巾清理积聚在打印机底板和打印机机身内的所有树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。

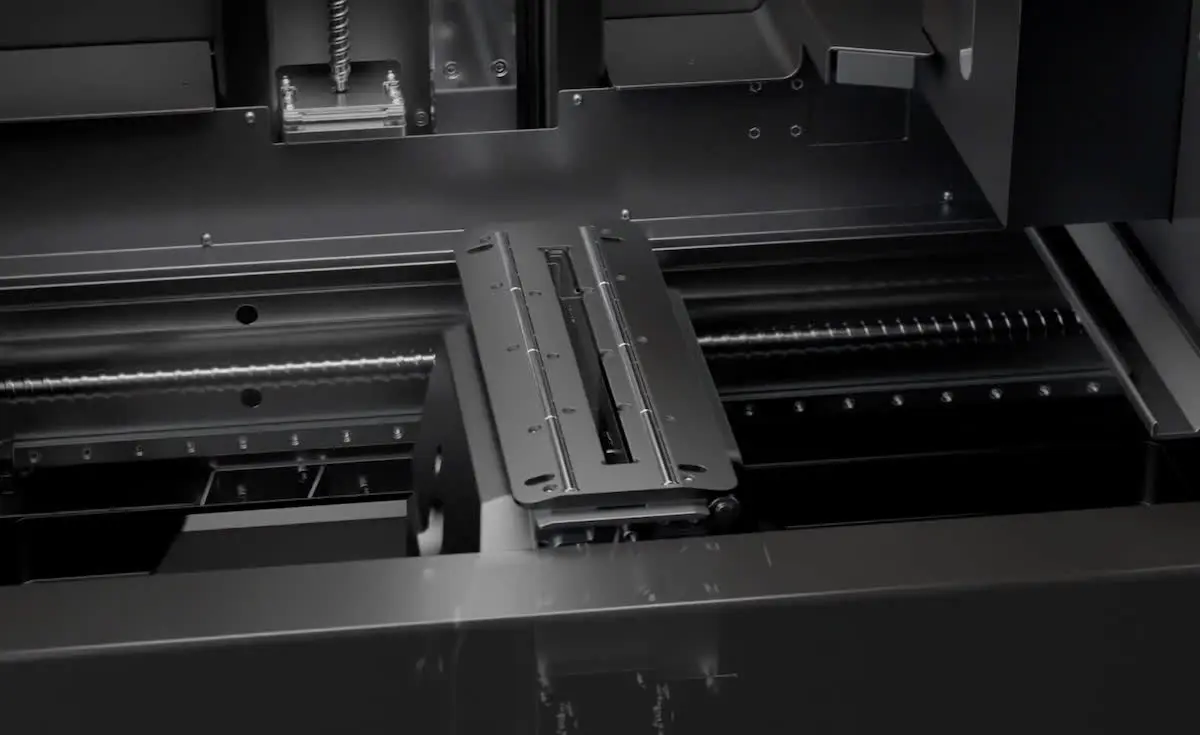

第 6 步：将 LPU 箱移至其维护位置
将打印机插入电源并开机后，点击扳手图标进入 Settings（设置）菜单，然后点击 Maintenance（维护），再点击 LPU Replacement（LPU 更换）。请遵循屏幕上的说明进行操作。将 LPU 箱从打印机右侧的存储位置移至其维护位置。
第 7 步：拔掉打印机电源线
在触摸屏提示时，断开电源线，然后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。在打印机通电时更换 LPU 将对打印机造成永久性损坏。
警告：
活动部件和传动螺杆/滚珠螺杆存在挤压和缠结危险。在处理 LPU 之前，请确保打印机已从电源上拔下并已关机。
第 8 步：清洁 LPU 箱体
用纸巾清理 LPU 箱体区域或打印机上的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
拆卸 LPU
概览：将 LPU 箱移至其维护位置后，拆卸并拔下 LPU。
第 1 步：遮盖激光窗口
位于 LPU 箱顶部的玻璃光学窗口是激光束通过的开口。在维护期间，用无绒罩布（例如几个 PEC*PAD）遮挡窗口进行保护。

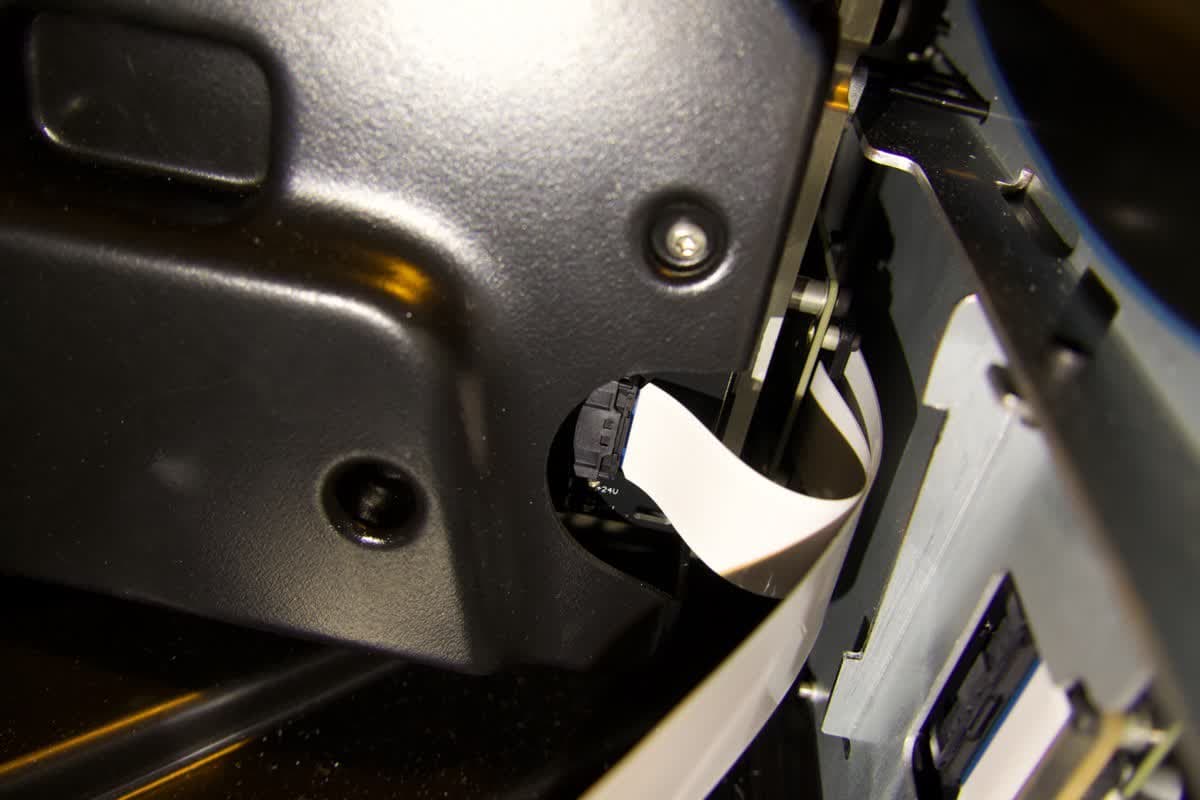

第 2 步：断开带状电缆

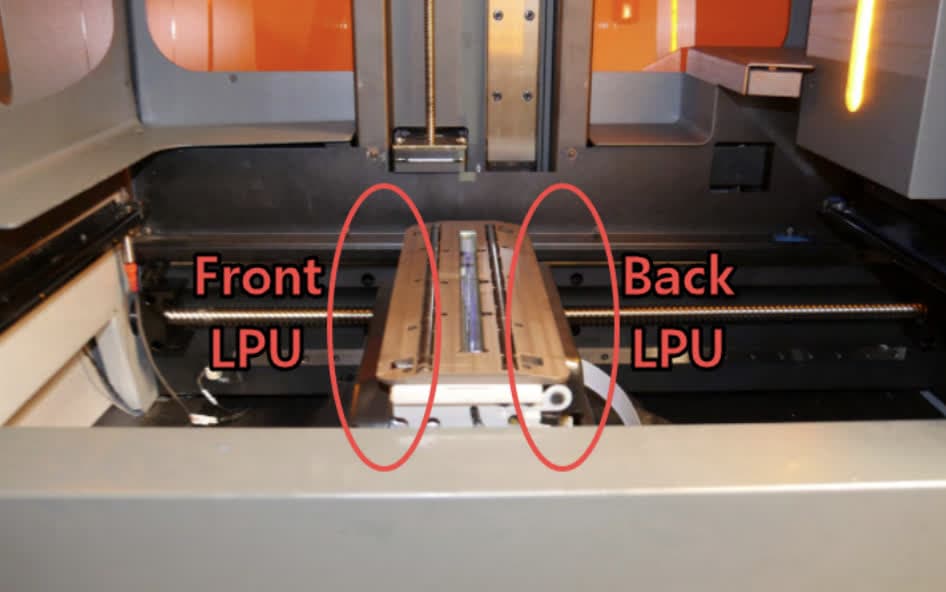

两个 LPU 各连有一条带状电缆。前面的 LPU 可以从 LPU 箱的左侧触及，其带状电缆连接到 LPU 朝向打印机正面的一端。后面的 LPU 可以从 LPU 箱的右侧触及，其带状电缆连接到 LPU 朝向打印机背面的一端。找到您要更换的 LPU 的带状电缆。
注意：
LPU 带状电缆较为脆弱。请勿弯折带状电缆，否则会造成损坏。

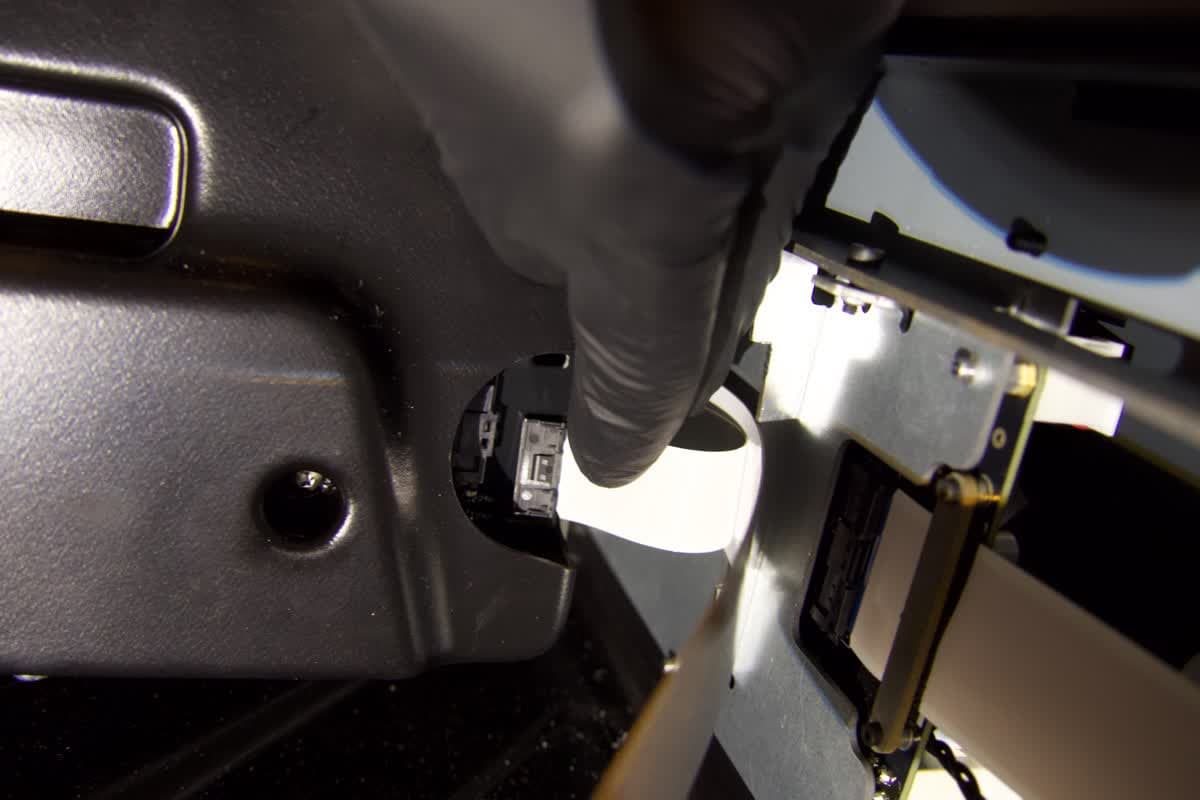

带状电缆插头的底部有一个小插片。朝向电缆/LPU 方向内压这个小插片，然后轻拉插头，断开带状电缆与 LPU 的连接。您会发现使用较小的塑料工具（如一把镊子）来按压插片会更容易。

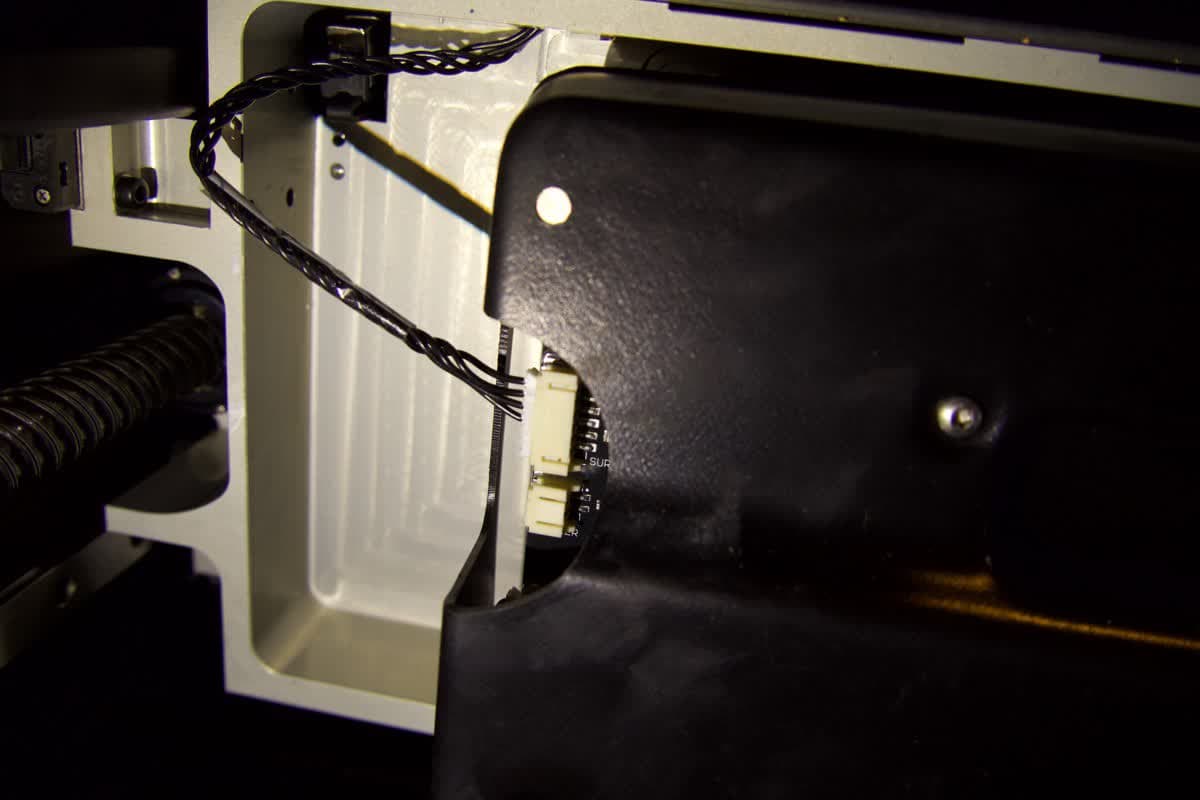

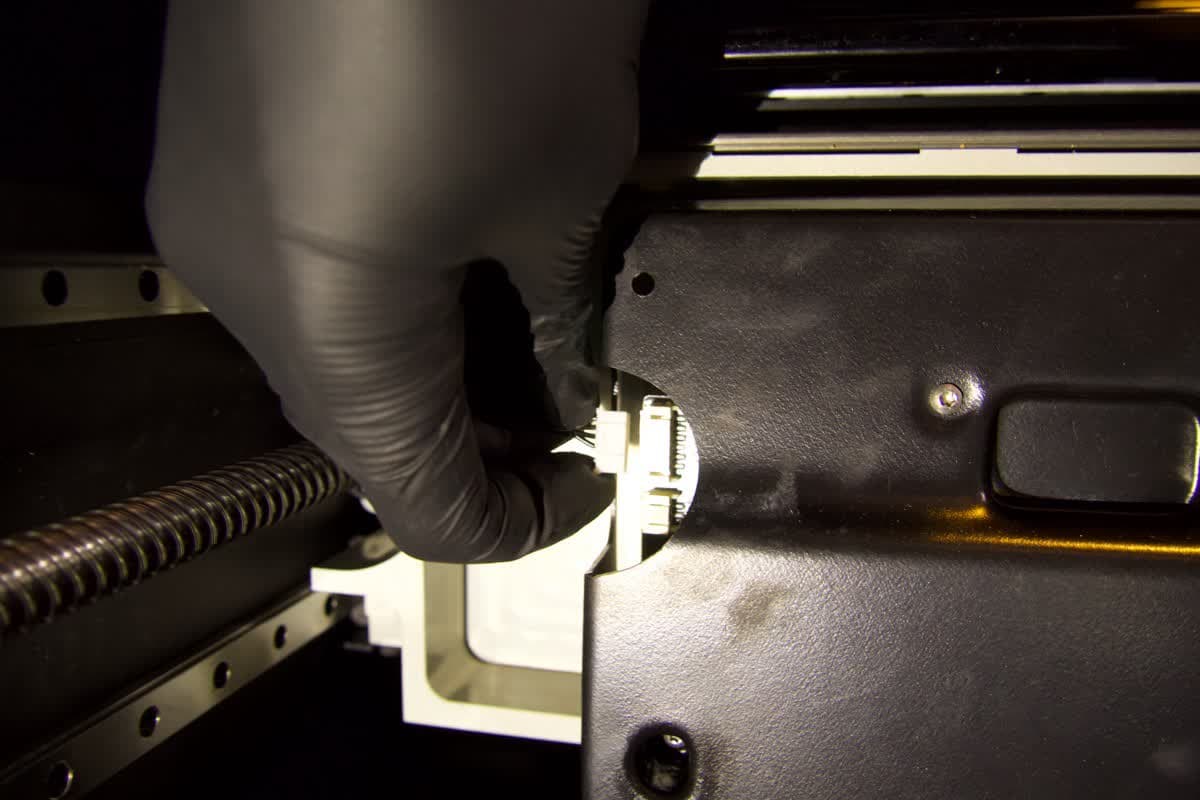

第 3 步：断开电缆线束连接
除了带状电缆外，前部 LPU 还有一根电缆线束连接到 LPU 末端，朝向打印机后部。后面的 LPU 有两条电缆线束连接到 LPU 朝向打印机前面的一端。找到您要更换的 LPU 的剩余电缆。
握住每根电缆的插头，轻轻地从 LPU 上拉开，从而断开电缆。
第 4 步：拧松 LPU 螺丝
找到三颗 LPU 安装螺丝，在 LPU 的塑料盖上用蓝色标记。使用提供的 LPU 工具将三个螺丝完全松开。
螺丝为系留式螺丝，完全松开后仍与 LPU 连接。如有任何系留式螺丝从 LPU 中脱落，应将其拧回 LPU 中，然后继续操作。

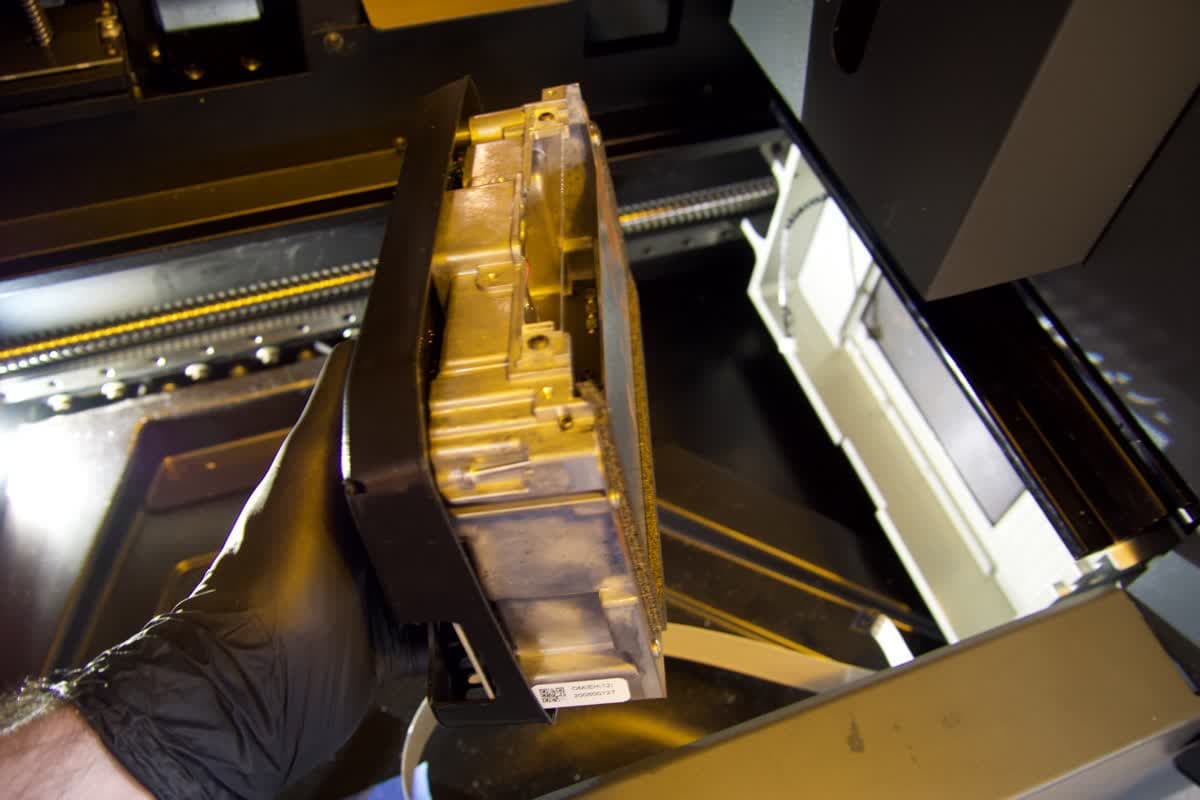

第 5 步：拆卸 LPU
握住 LPU 的塑料盖。沿水平方向将 LPU 从 LPU 箱上轻轻拉开，以卸下 LPU。请勿拉动 LPU 的电路板。
从打印机中取出 LPU 并放在一边。如果 LPU 表面或里面有树脂，则将其放在远离打印机的纸巾上以避免污染其他表面。
安装新的 LPU
概览：拆卸旧 LPU 后，连接并安装 LPU 替换件。
第 1 步：清洁 LPU 箱
如果在旧 LPU 上有树脂，则使用纸巾清理 LPU 箱内部后再继续工作。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
第 2 步：准备 LPU
将新的 LPU 从其包装中小心取出。如果 LPU 安装螺钉上覆有任何胶带或其他包装物，请先去除胶带再进行后续步骤。将 LPU 以与旧模块相同的方向插入打印机。
第 3 步：将 LPU 插入 LPU 箱体
握住 LPU 替换件，将其移向 LPU 箱体，使 LPU 箱体顶部的蓝色标记与 LPU 箱体上的相应标记对齐。
使 LPU 的上沿向 LPU 箱倾斜，然后将 LPU 的上沿对准 LPU 箱的上沿。将 LPU 的下沿向下摆动，使 LPU 直立，然后将 LPU 压入 LPU 箱中。如果正确安装，LPU 会稳定地安装在 LPU 箱中。
注意：
将 LPU 插入其外壳时，请小心不要挤压或折叠 LPU 带状电缆。损坏 LPU 带状电缆会使打印机无法正常工作。

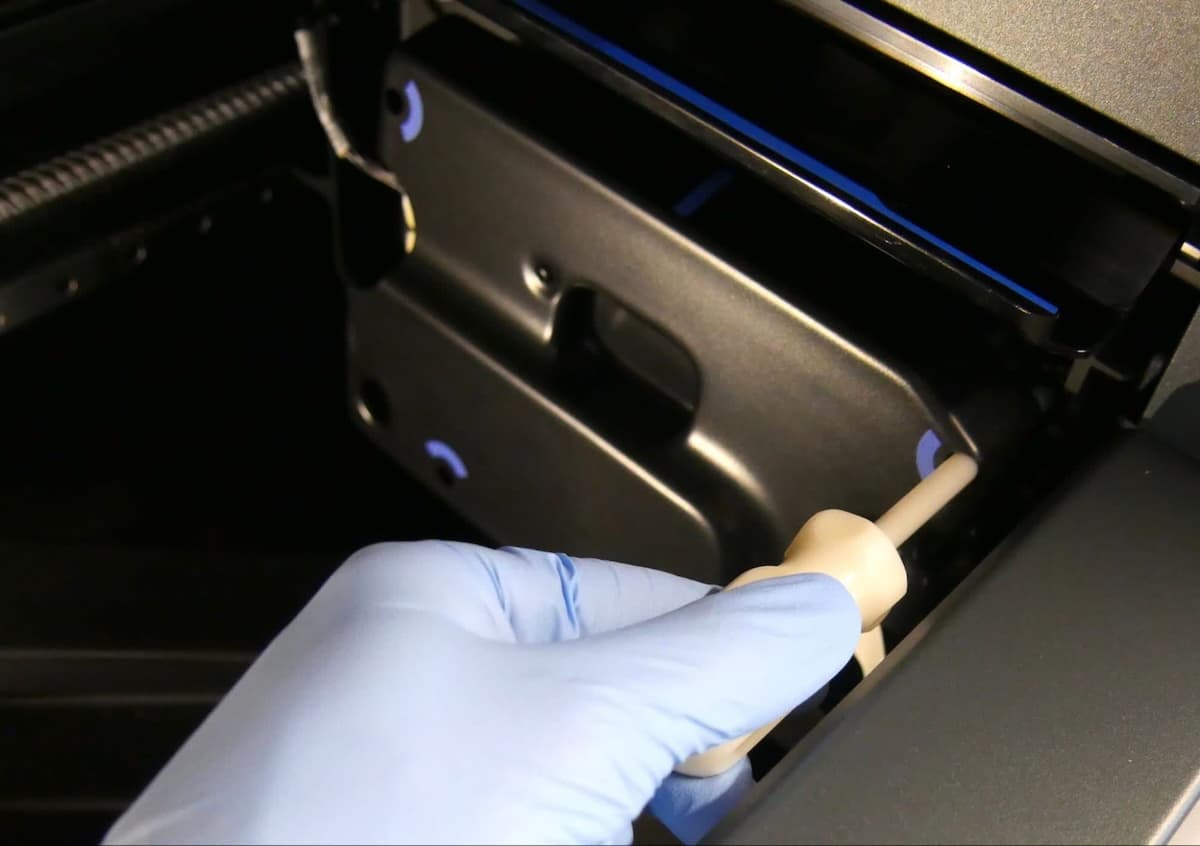

第 4 步：固定 LPU
使用随附的 LPU 工具拧紧三颗 LPU 安装螺丝。
第 5 步：重新连接电缆
将带状电缆重新与 LPU 上的电缆连接器连接，确保电缆完全就位。将其余电缆线束重新连接到 LPU 上，确保每条线束都完全就位。
注意：
请勿弯曲 LPU 连接器内的引脚。

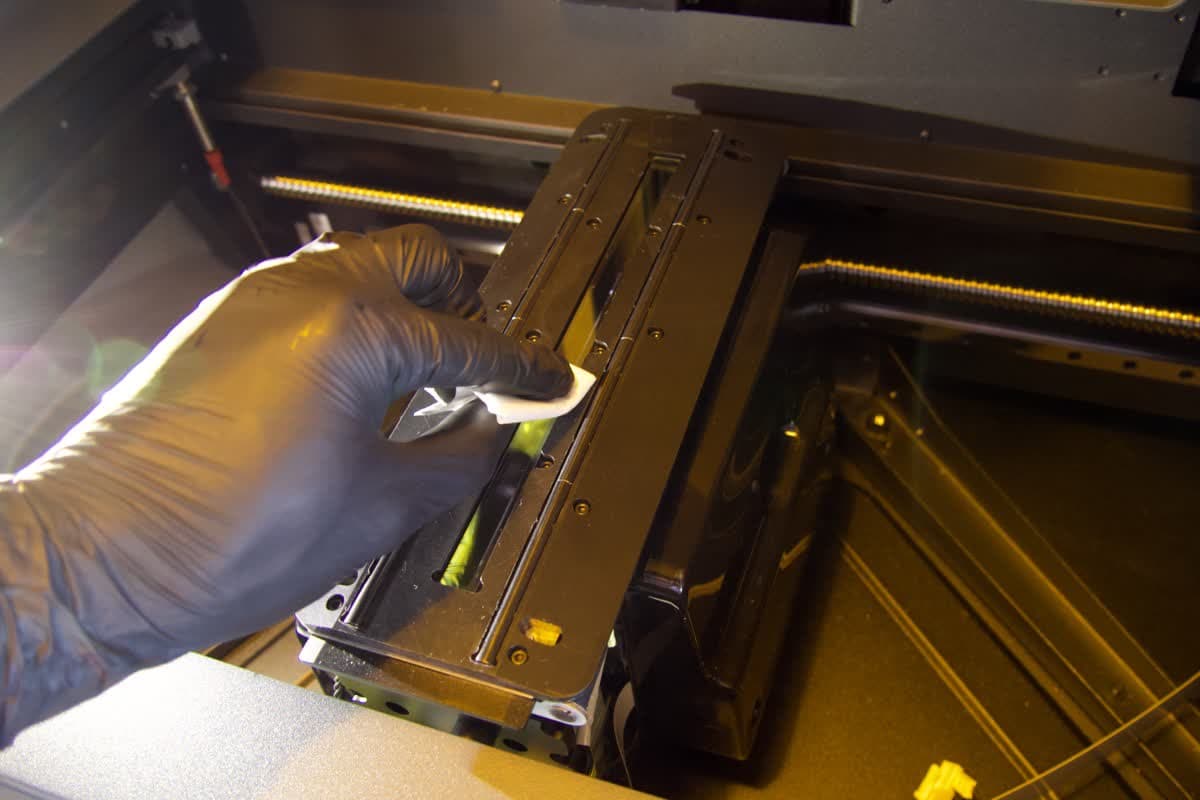

第 6 步：清洁光学窗口
检查玻璃光学窗口上是否有碎屑或污迹。如果该窗口很脏，则使用随附的玻璃清洁布进行清理。从距离光学窗口较远的一端开始，使纸巾缓慢向朝您所在方向移动进行擦拭。反复擦拭，直至窗口表面完全干净。
完成修复
概览：安装好新 LPU 后，接通打印机电源，校准 LPU 并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源。打印机将进行初始化，并将 LPU 箱移回初始位置，然后执行校准。
第 2 步：运行测试打印
插入任何缺失的耗材，上传并开始打印。检查打印是否正常启动，部件是否打印成功。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
第 2 步：校准 Form 3L 激光器（可选）
可能需要校准 Form 3L 激光器，以尽量减少可见接缝线。如果发现部件上有明显的接缝线，请按照指南对准 Form 3L 激光器中的说明校准激光器。
