更换 Fuse 1 代打印机 SOM

更换 Fuse 1 代打印机 SOM

Fuse 1 代系统模块 (SOM) 插入主板并在打印机上运行固件。如果 SOM 出现故障，则可能导致打印机在初始化过程中死机或无法开机。

请根据本指南更换 Fuse 1 代打印机的 SOM。

Fuse 1 代 SOM

所需物品：

Formlabs：

  • Fuse 1 代 SOM 替换件

第三方：

  • 1.5mm 六角扳手（平头）
  • 2.5mm 六角扳手（平头）
  • 3mm 六角扳手（必须为 90º 头）
  • 防静电撬棒（推荐）或防静电镊子
  • 防静电腕带
  • 护目镜
  • 非反应性丁腈手套

预计时间：45－60 分钟

危险：

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

警告：

如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。

准备工作区

概览： 准备 打印机 以及无尘的工作区，用于更换 SOM

注意：

Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。

第 1 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 2 步：断开打印机电源

请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

危险：

在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。

拆除显示器组件

概览： 拆卸显示器组件，以便操作主板和 SOM。

第 1 步：拆卸显示屏组件

按照打印机类型的说明卸下显示器组件。请勿将主板与显示屏分开，但请记得从 SOM 上拔下 Wi-Fi 天线电缆。

拆卸原 SOM

概览： 从主板上拆卸原有 SOM。

第 1 步：拧下 SOM 固定螺丝

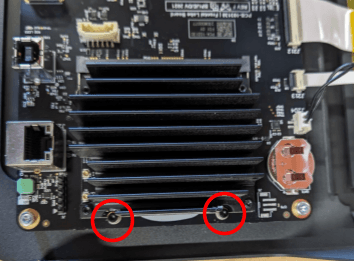

使用 1.5mm 六角扳手，拧松并取下 用于将 SOM 固定在主板上的 M2 内六角螺丝。将螺丝放在一旁。

拆卸 SOM

第 2 步：找到 SOM 固定插片

拆卸 SOM
拆卸 SOM

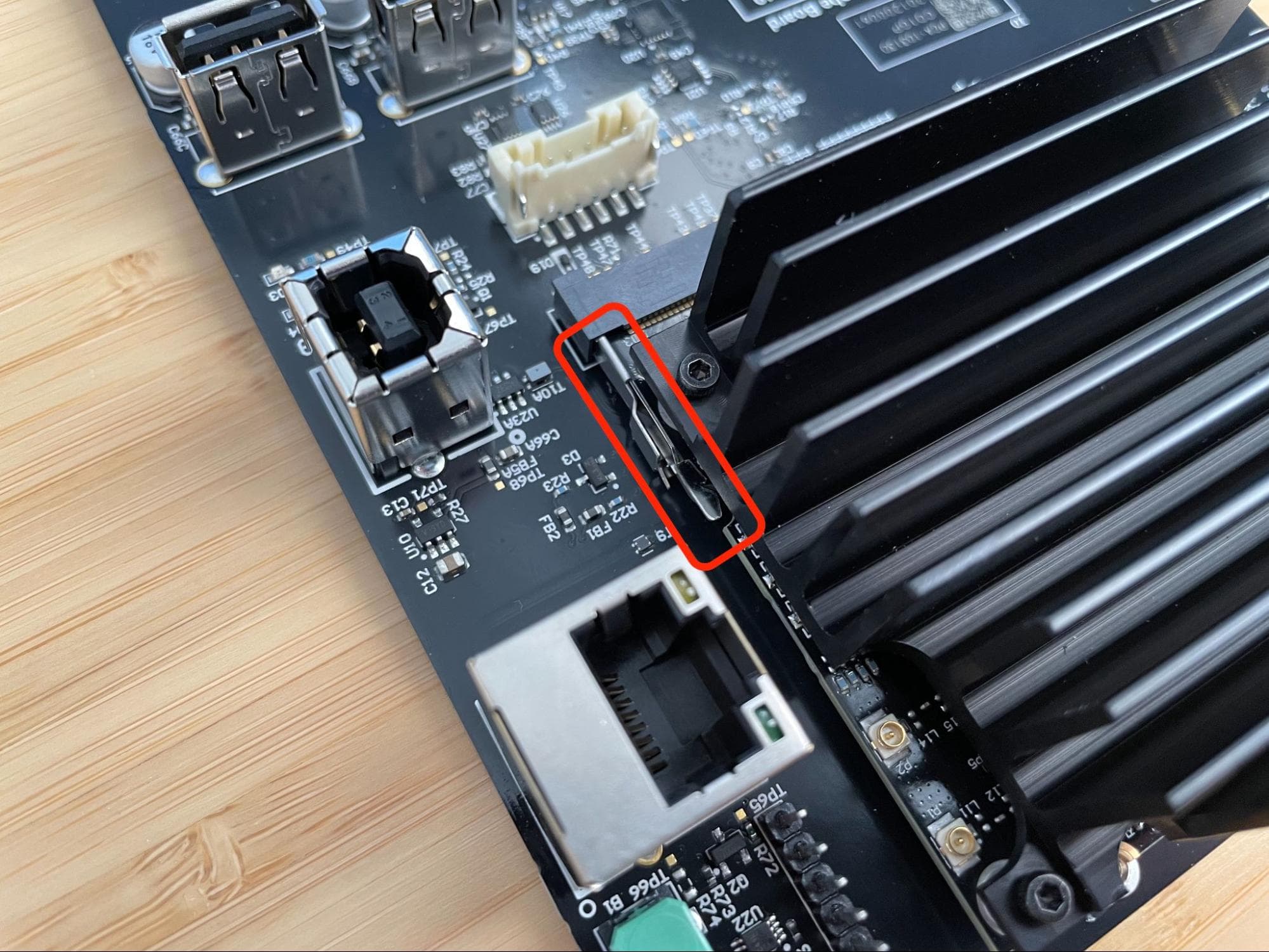

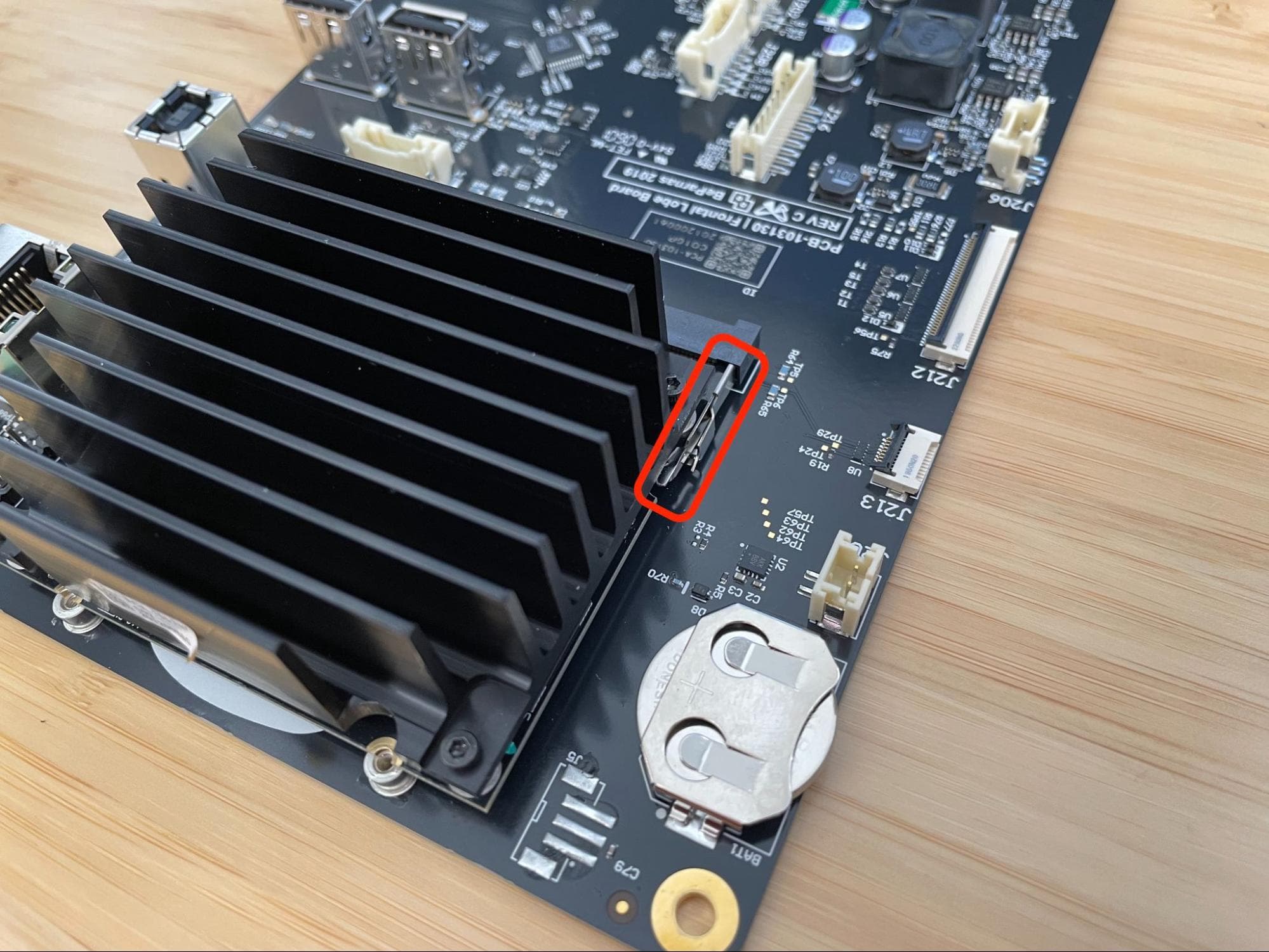

找到 两片固定卡扣 （每侧一个）将 SOM 固定在主板上。

第 3 步：打开固定卡扣

使用防静电撬棒或一对防静电镊子将固定卡扣稍微向外弯曲，使其脱开。SOM 远离插座的一端可能会略微翘起。

拆卸 SOM

第 4 步：拆卸 SOM

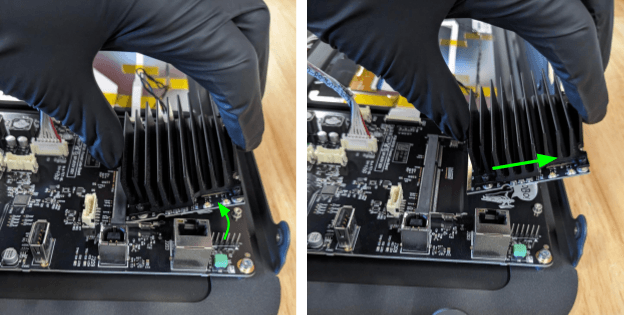

轻轻握住 SOM 的散热器，将其向上旋转约 30º，然后将其从主板上直接拉开。

拆卸 SOM

安装 SOM 替换件

概览：将 SOM 替换件插入主板上的插槽，并将其固定到位。

第 1 步：将 SOM 插入其插座

安装 SOM 替换件
安装 SOM 替换件

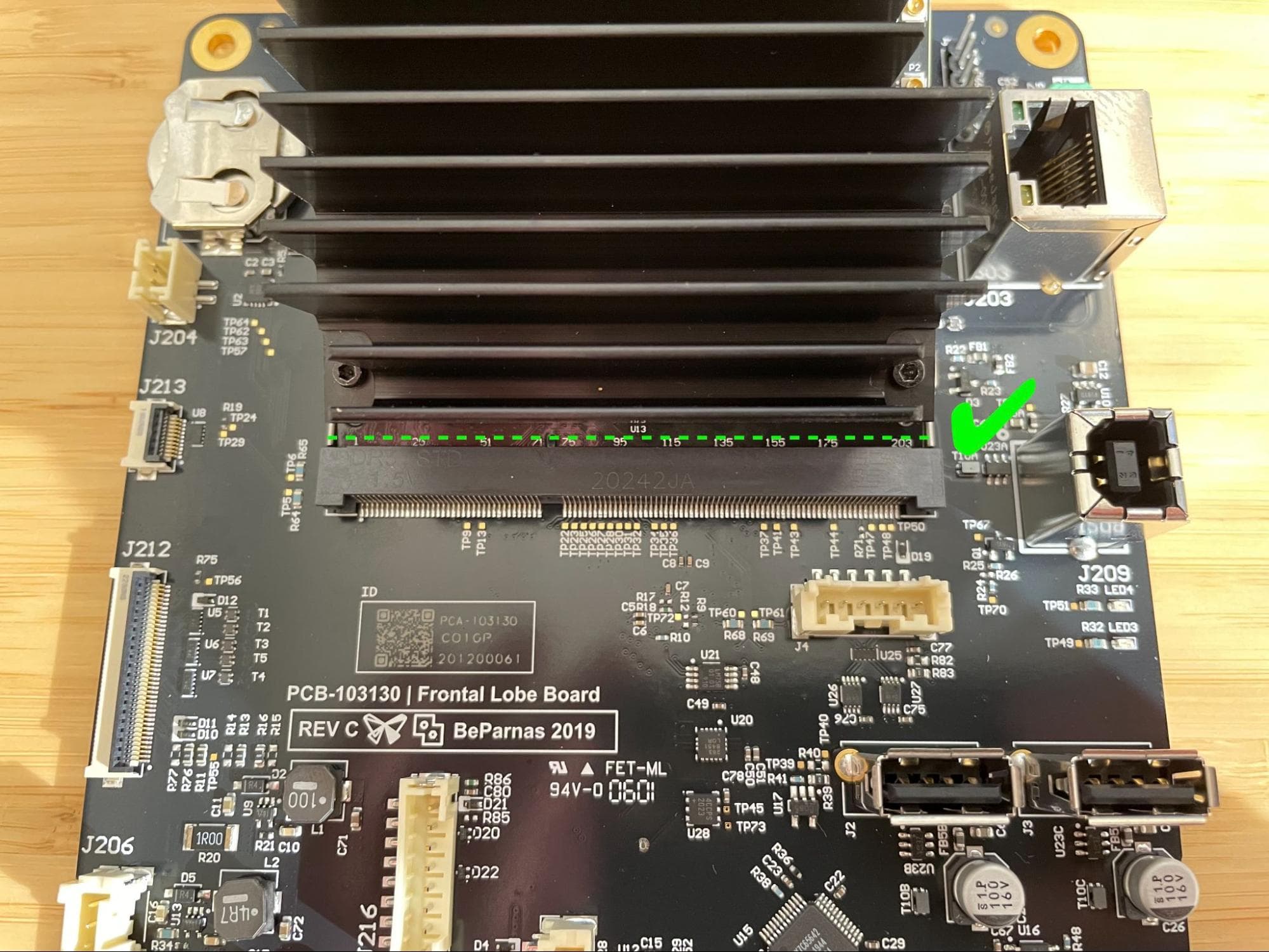

通过散热器拿起 SOM 替换件，然后以大约 30º 的角度将其插入主板上的插座。轻轻地将 SOM 推入插座，使 SOM 上的金属引脚全部插入插座。

第 2 步：用固定插片固定 SOM

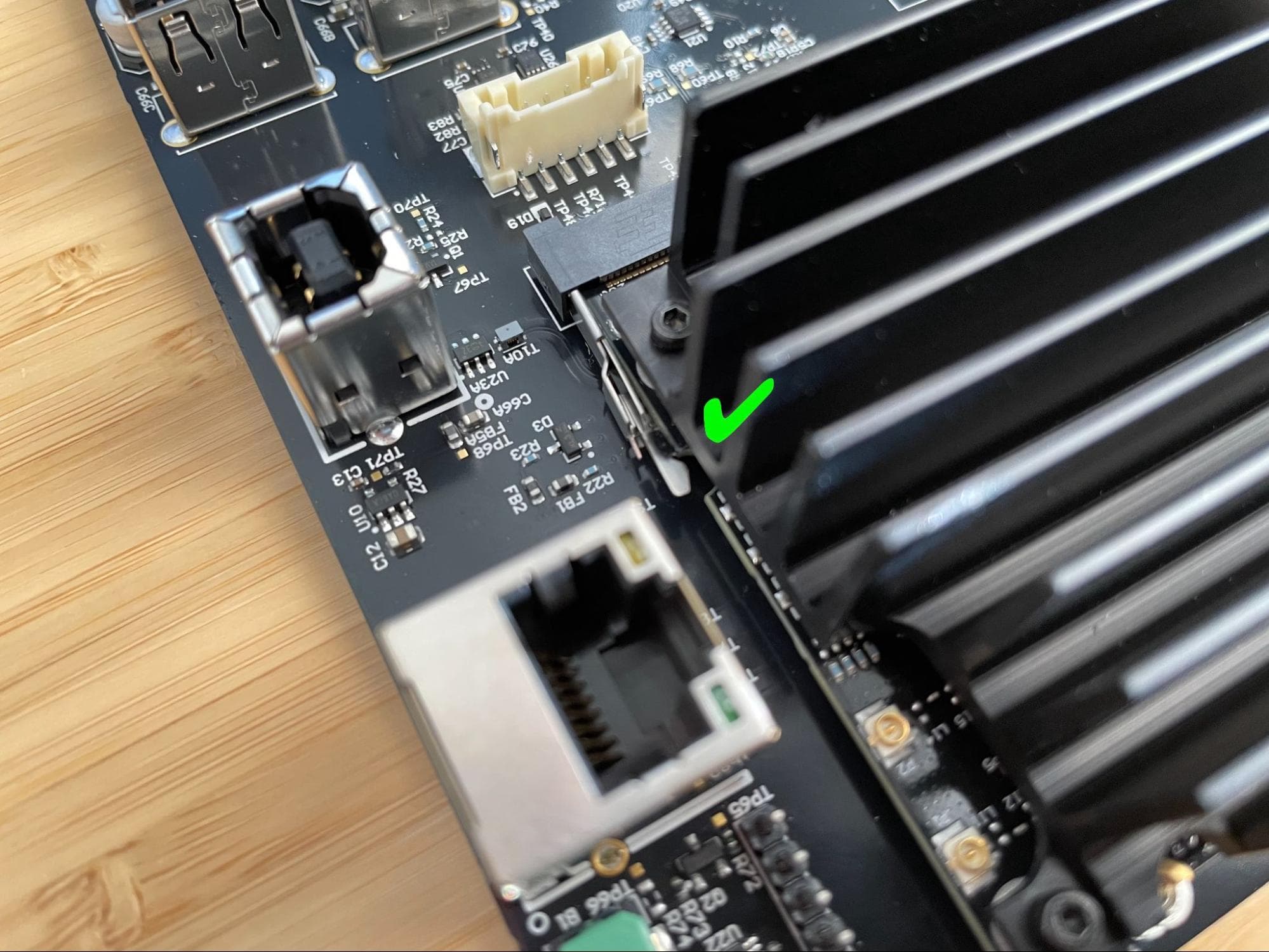

将 SOM 向下推到主板上，直至固定插片卡入到位。

安装 SOM 替换件

第 3 步：完全固定 SOM

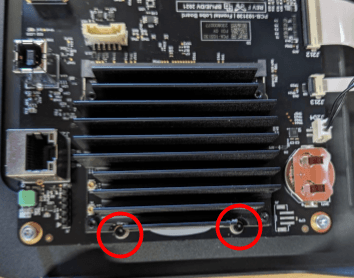

在 SOM 的两个螺孔中各拧入一颗 5.0mm M2 螺丝。使用 1.5mm 六角扳手将螺丝拧紧，直至完全紧固。

安装 SOM 替换件

重新安装显示器组件

概览： 更换 SOM 后，重新安装显示屏组件。

第 1 步：重新安装显示屏组件

按照打印机类型的说明重新安装显示屏组件。请记得将 Wi-Fi 天线电缆重新连接到 SOM

完成修复

概览： 安装好 更换 SOM 后，接通打印机电源并进行最终检查。

第 1 步：接通打印机电源

连接打印机电源线并打开电源。打印机将初始化。

第 2 步：测试修复效果

开始打印。监控打印机，确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
