所需物品：
Formlabs：
- 石英管加热器框架替换件 (RP-FS1-QTFR-01)
第三方：
- 2mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- 3mm 六角扳手（平头）
- 6.5mm 一字螺丝刀
- 伸缩磁棒（可选）
- 美工刀
- 齐平切割钳
- 剥线钳
- 用于压接叉形连接器的压接工具
- 吹气球
- 护目镜
- N95 或更高级别的口罩
- 丁腈手套
- 乙醇（99%，无水）
- 超细纤维清洁布
- 100mm（4in）铝箔胶带
白皮书
更换 Fuse 1 代石英管加热器框架
更换 Fuse 1 代石英管加热器框架
Fuse 1 代打印机使用多种加热器，包括位于打印箱体顶部的两个石英管加热器，在打印过程中加热粉末。石英管加热器框架用于固定石英管加热器并为其供电。石英管加热器框架出现故障会导致打印机无法正常打印。
请根据本指南更换 Fuse 1 代打印机中的石英管加热器框架。
预计所需时间：90－120 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
准备打印机
概览： 准备好打印机以进行修复，并拆卸石英管加热器空间滤波器，以便更好地接触石英管加热器框架。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。根据粉末的安全数据表，穿戴适合打印机中粉末的个人防护装备。
第 2 步：打开打印箱体门
使用触摸屏打开打印箱体门。如果插入了成型室，请拔下插头并将其取出。

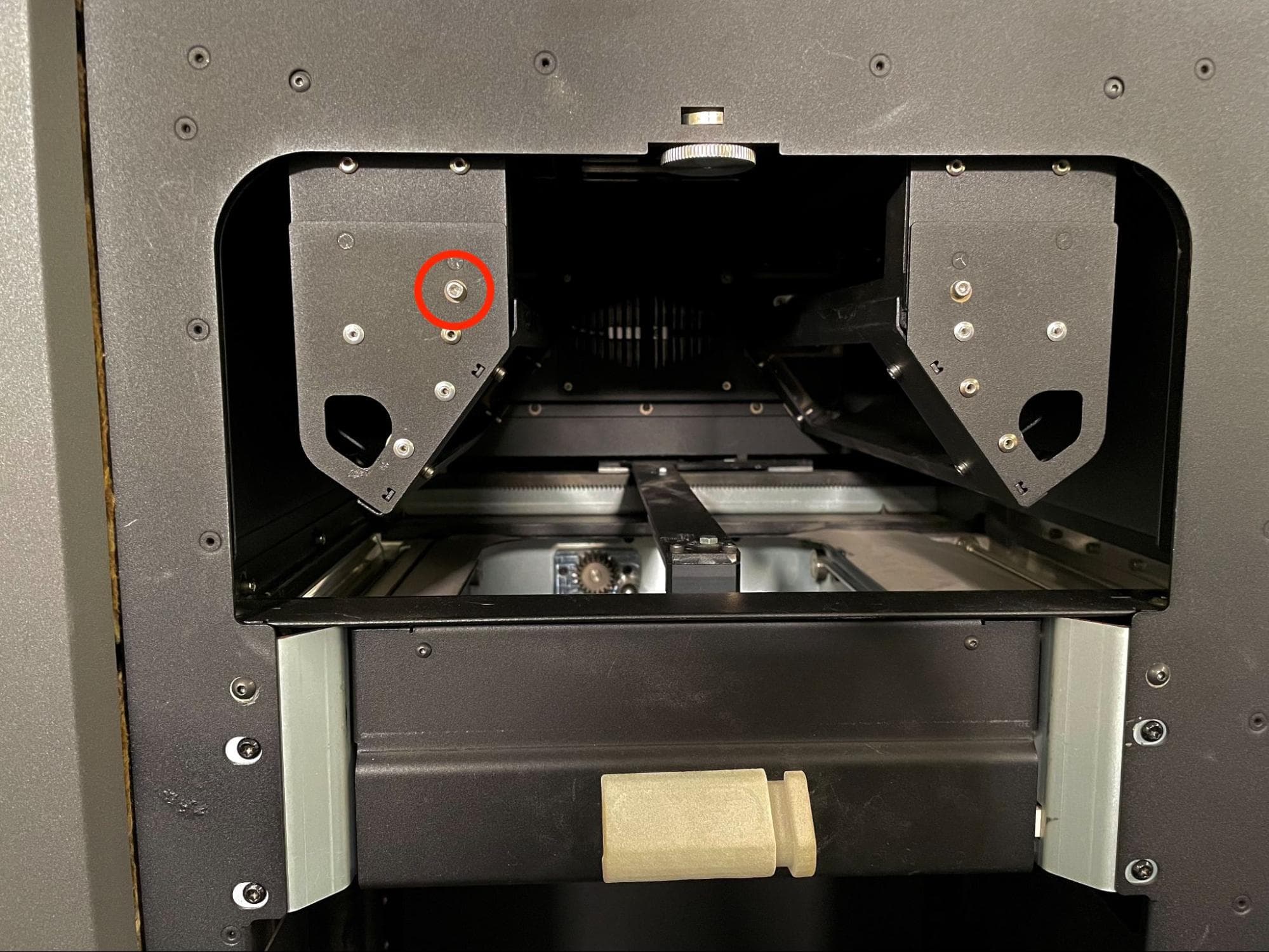

第 3 步：拧下空间滤波器固定螺丝
使用 2.5mm 六角扳手，拧下将任一石英管加热器的空间滤波器固定在框架上的 8.0mm M3 平头螺丝。

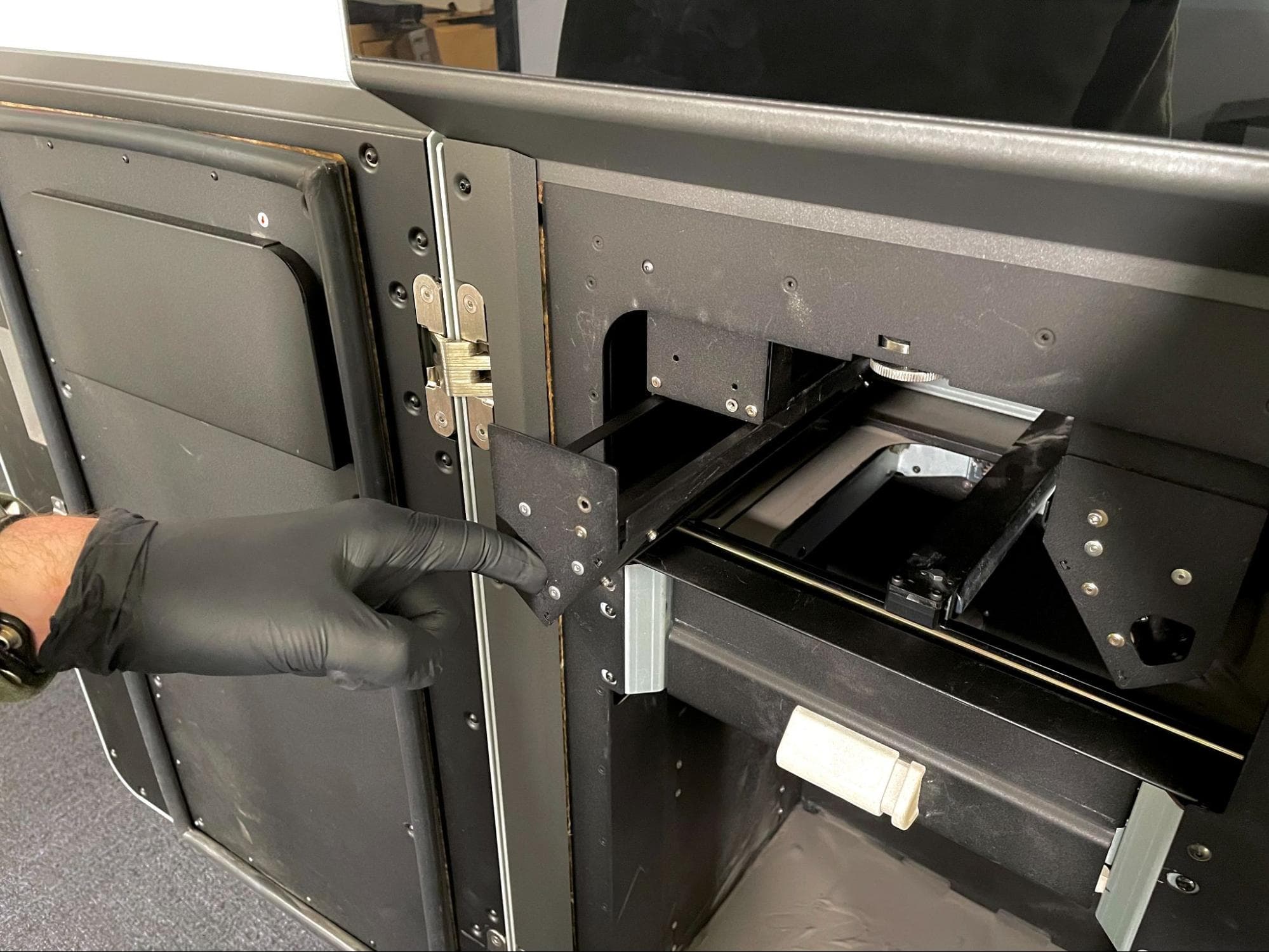

第 4 步：拆卸空间滤波器
将手指插入空间滤波器的槽中，将其从打印箱体中拉出。将空间滤波器放在一旁。
第 5 步：拆卸并取出第二个空间滤波器
对剩余的过滤器重复步骤 3－4。
第 6 步：清洁粉末处理系统
按照支持文档 清理 Fuse 1 代打印机中的所有粉末中的说明，清洁粉末槽、后部粉末架和打印箱体。
第 7 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
第 8 步：拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线（如已连接）。
第 9 步：断开氮源连接（仅限 Fuse 1+ 30W）
如果已连接，请从快速断开接头上断开氮气软管。
拆卸石英管加热器
概览：从石英管加热器框架上拆卸石英管加热器。
第 1 步：准备拆卸石英管加热器
戴上一双干净的丁腈手套。从不 请勿在未戴手套的情况下处理石英管。如果在任何时候裸露的皮肤接触到玻璃，请在重新安装前用酒精沾湿超细纤维布并彻底擦拭。

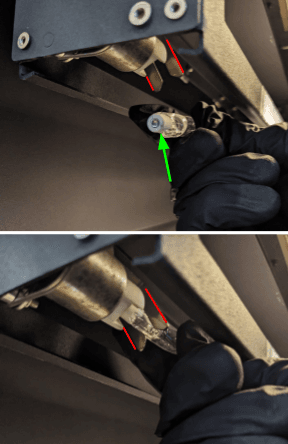

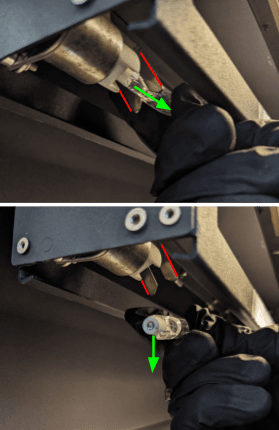

第 2 步：拆卸石英管加热器
用两根手指轻轻握住石英管前端。将管子向打印机后部推，直至其脱离前部插座，然后向下拉动管子，将其从框架中移出。根据打印机的制造时间，可能会有一个对齐支架将管颈固定在一个方向上。在新型打印机中已取消此功能。
将石英管加热器轻轻放在平整、干净的表面上。对另一根石英管加热器重复上述操作。
注意：
在处理石英管时应小心谨慎，因为如果操作过于粗暴，石英管可能会碎裂、开裂或破损。石英玻璃管的任何损坏都会导致其无法正常工作。
移除 后部 面板
概览： 取下 后部 面板，以便操作打印机内部。

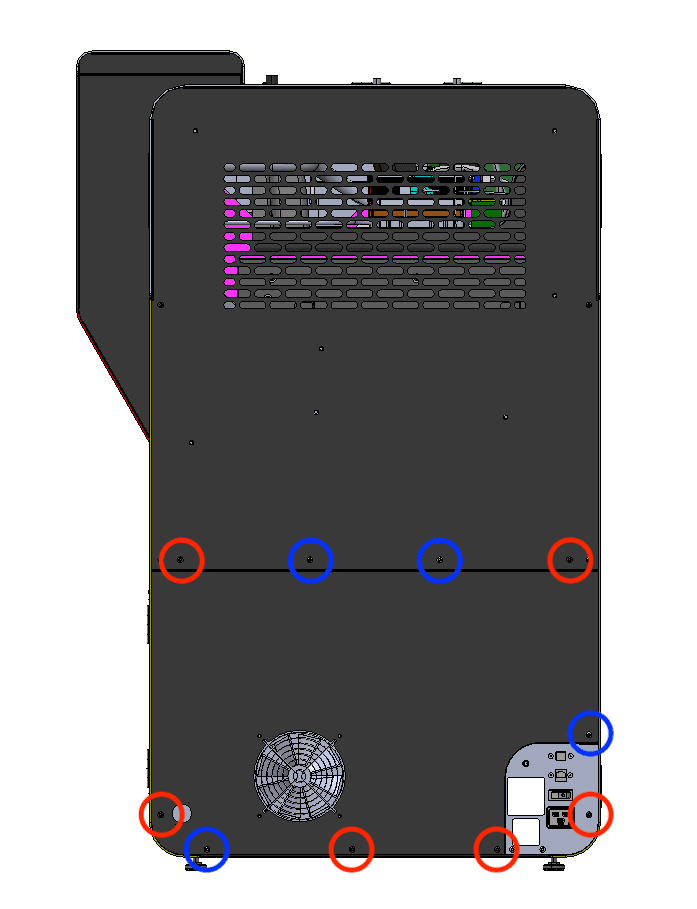

第 1 步：拧下下部后面板螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手，拧下将下部后面板固定在打印机的六颗黑色面板螺丝和四颗铬色面板接地螺丝。将螺丝放在一旁，注意将黑色和铬色螺丝分开，以便以后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

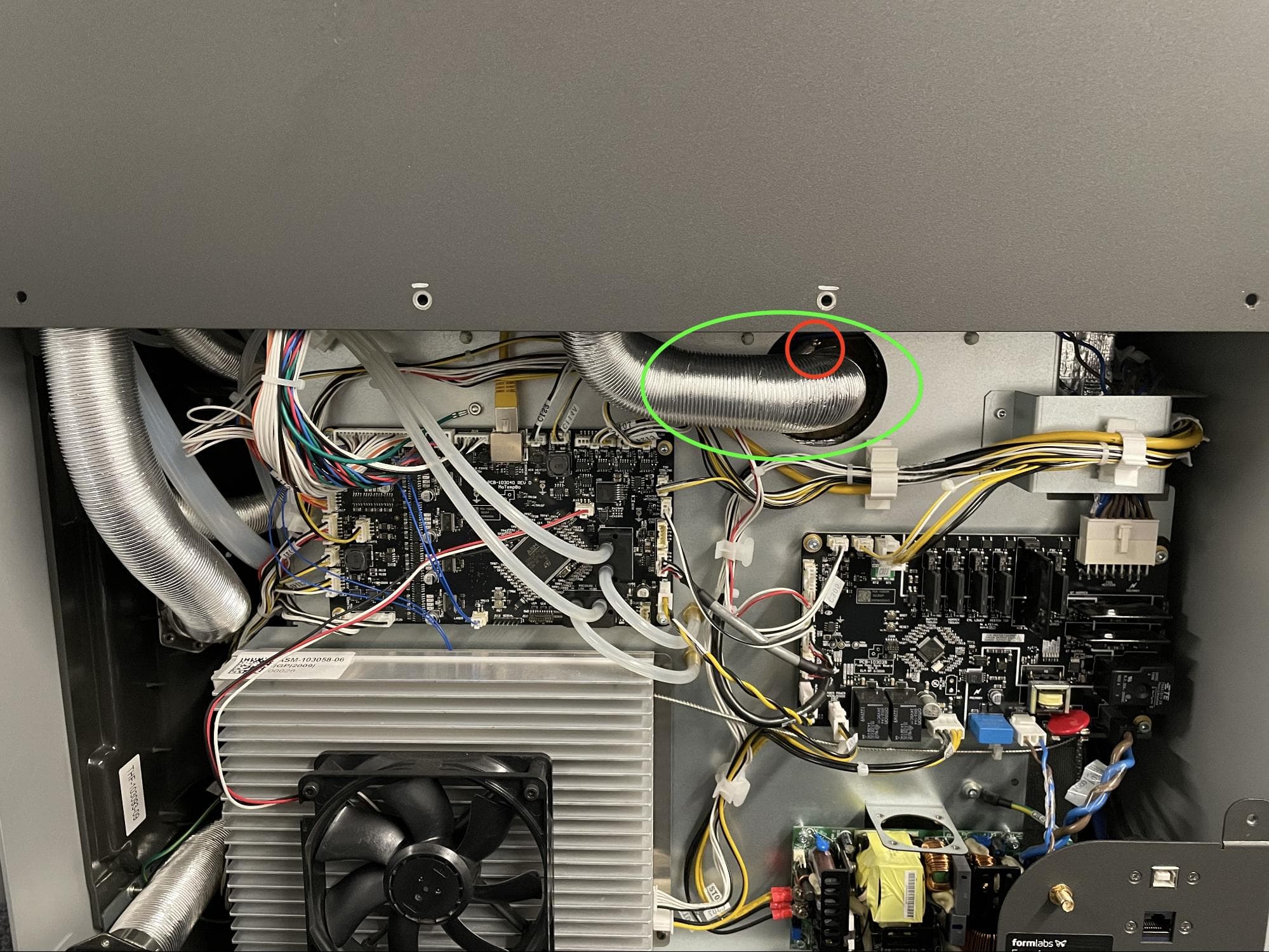

第 3 步：找到排气管和环形夹
找到打印机中央与排气管相连的环形夹。
第 4 步：拧松环形夹紧螺丝
使用 6.5mm 平头螺丝刀，拧松环形夹夹紧螺丝。请勿拧下螺丝。将排气管拉离排气管道。

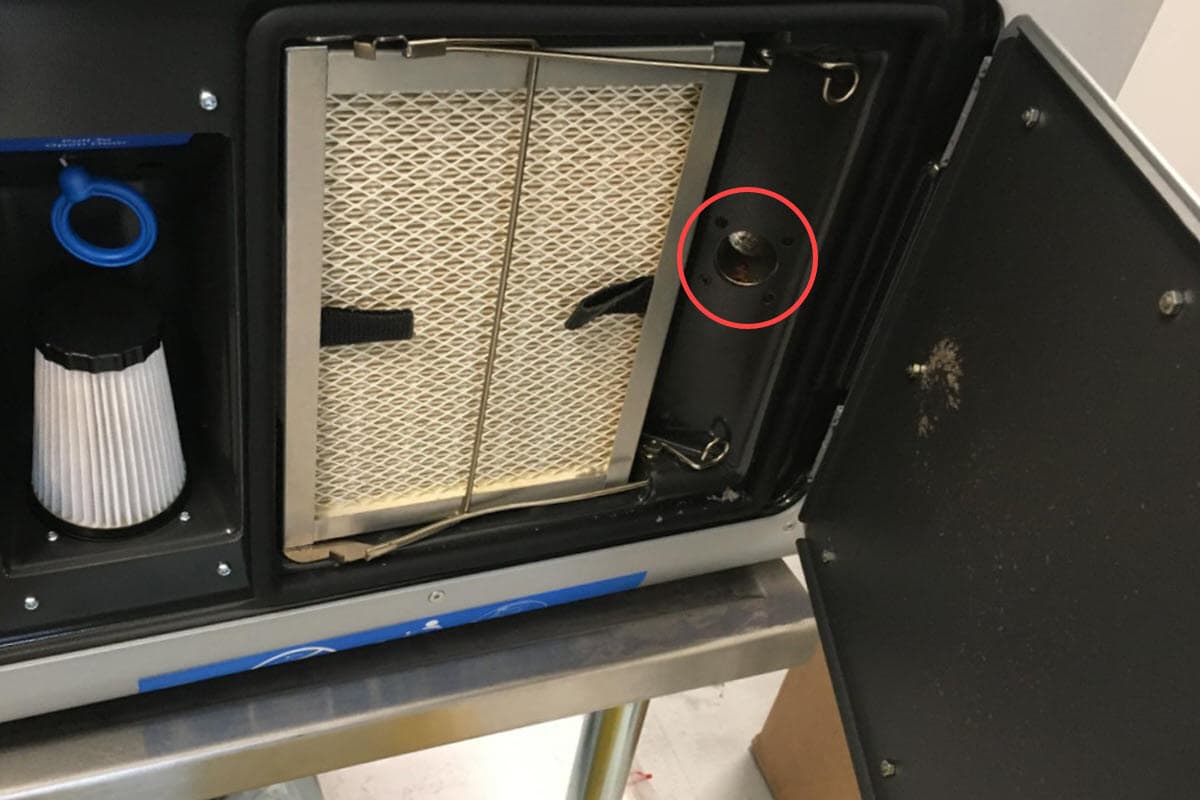

第 5 步：找到进气口
打开打印机的过滤柜门。吸风口位于机柜右侧。

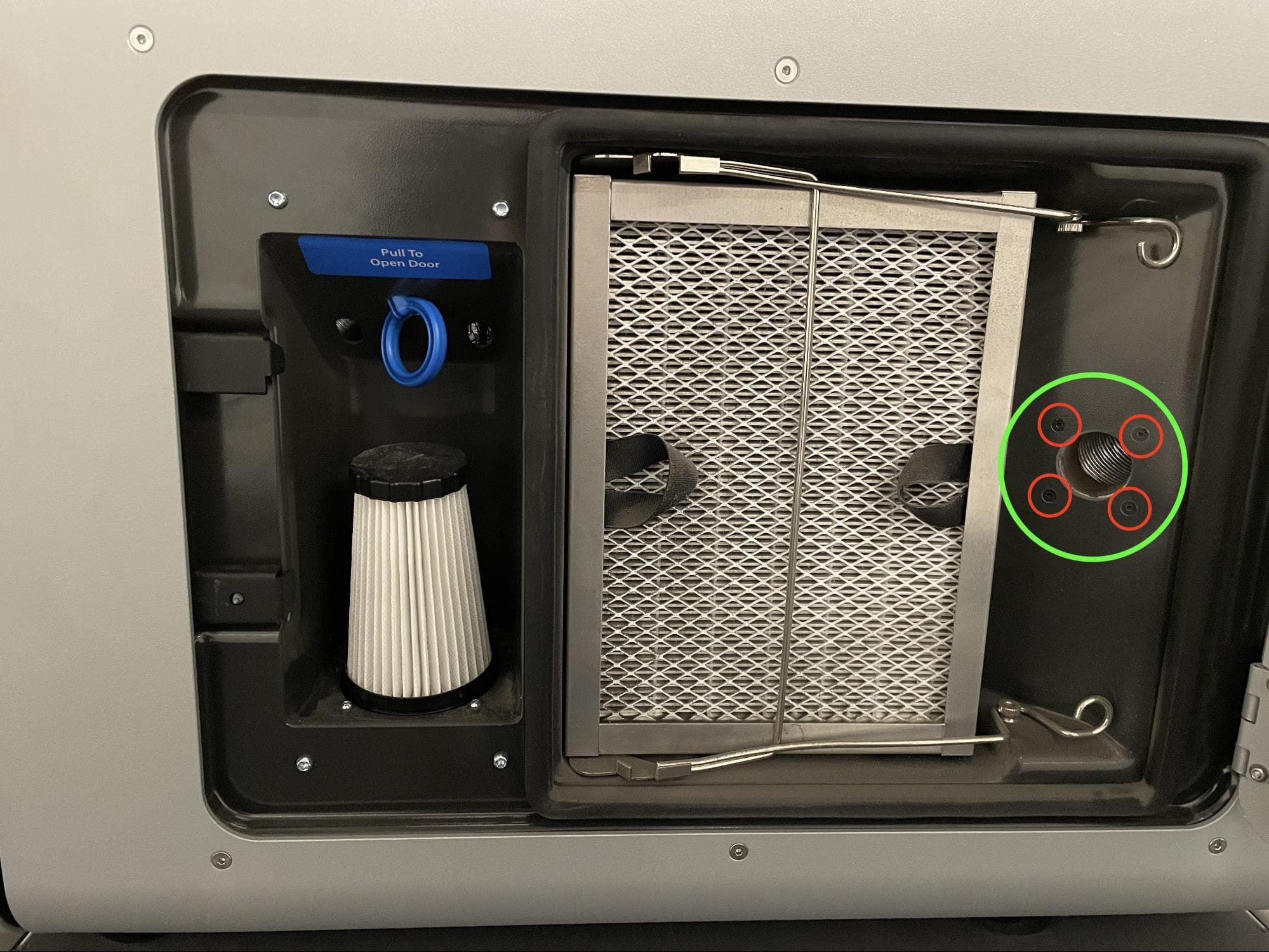

第 6 步：拧下排气口螺丝
使用 2.0mm 六角扳手，拧下将吸风口固定在过滤柜上的四颗螺丝。将螺丝放在一旁。

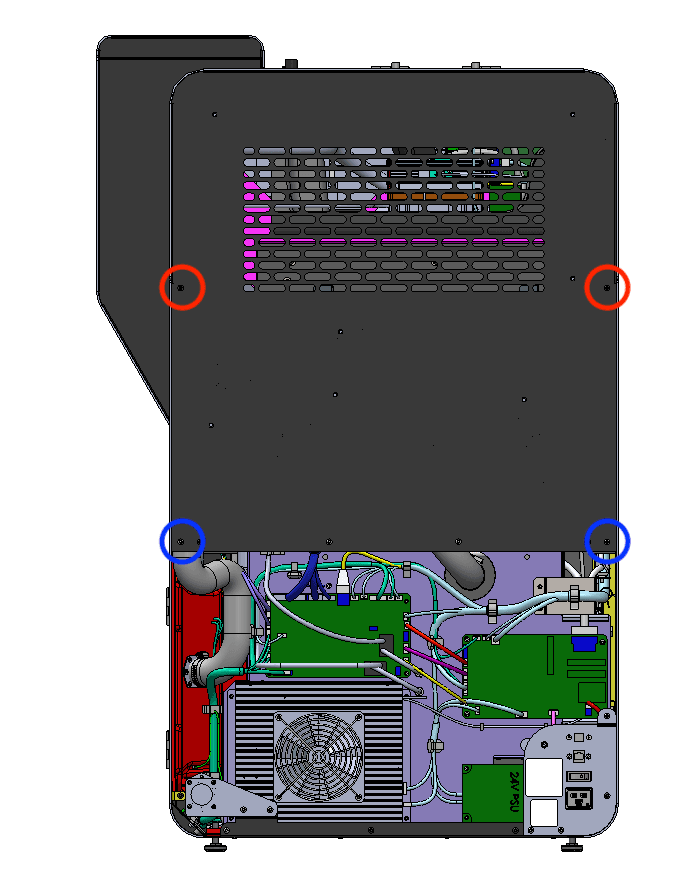

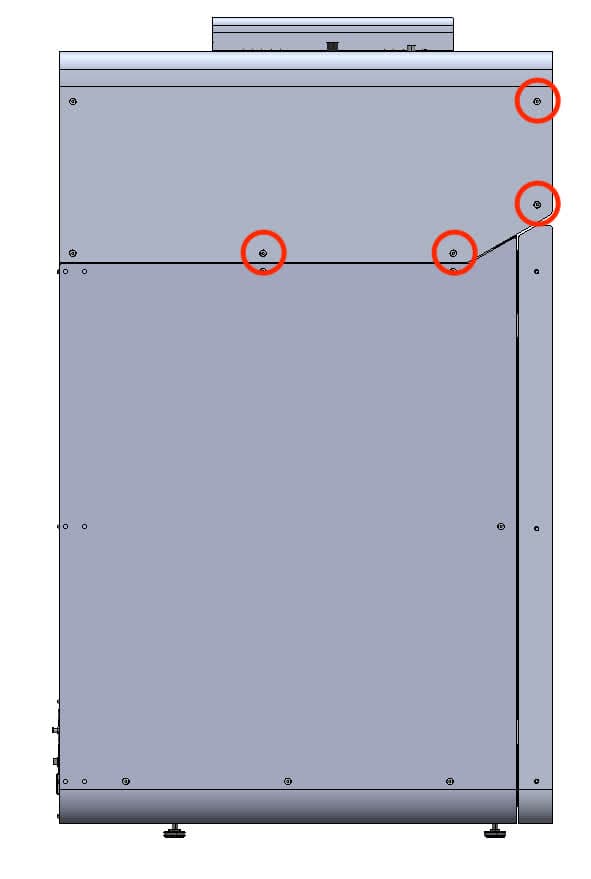

第 7 步：拧下上部后面板螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手，拧下将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色面板接地螺丝。将螺丝放在一旁，注意将黑色和铬色螺丝分开，以便以后重新安装。

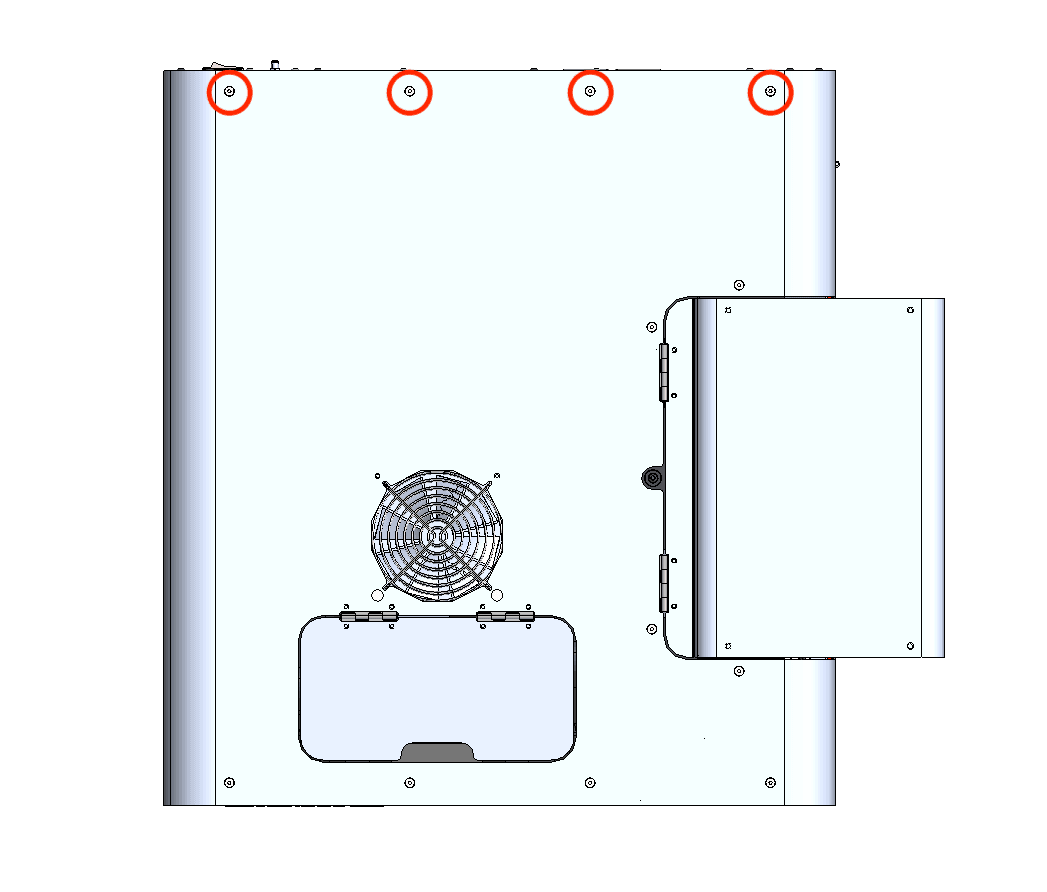

第 8 步：拧下上部后面板螺丝
使用 2.5mm 六角扳手，拧下将上部后面板固定到打印机上的八颗螺丝：
- 打印机缓冲器侧的两颗 6mm 螺丝
- 打印机顶部的四颗 6mm 螺丝
- 打印机料斗侧的两颗 6mm 螺丝
将螺丝放在一旁。
第 9 步：拆卸上部后面板
将上部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸顶部面板
概览： 取下 顶部面板，以便操作打印机内部。

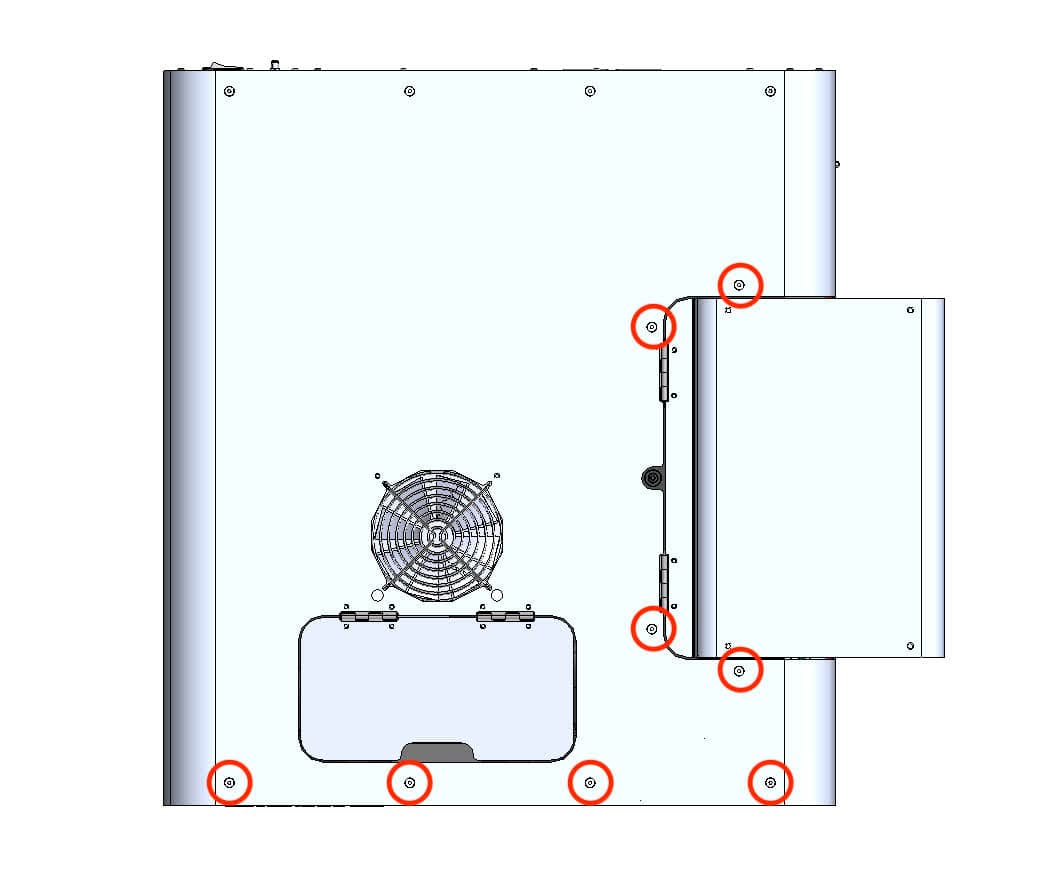

第 1 步：拧下顶部面板螺丝
使用 2.5mm 六角扳手，拧下 将顶部面板固定到打印机的 M4 沉头螺丝：
- 四颗 6mm 缓冲侧前端的螺丝
- 8 颗 6mm 打印机顶部的螺丝
- 六颗 6mm 料斗侧的螺丝
将螺丝放在一旁。
第 2 步：拆卸顶板
抓住红外传感器盖板和最后面的边缘，将顶部面板从打印机上抬起。将顶部面板放在一旁。
拆卸缓冲器侧面板
概览： 取下 缓冲器侧面板，以便操作打印机内部。
第 1 步：拧下缓冲器侧面板螺丝
使用 2.5mm 六角扳手，拧下将缓冲器侧面板固定到打印机上的 4 颗 6mm M4 埋头螺丝。
第 2 步：拆卸缓冲器侧面板
将缓冲器侧面板从打印机上分离出来，放在一旁。
拆卸隔热板和内部后面板
概览： 拆卸覆盖在石英管加热器框架背面的内部隔热层。

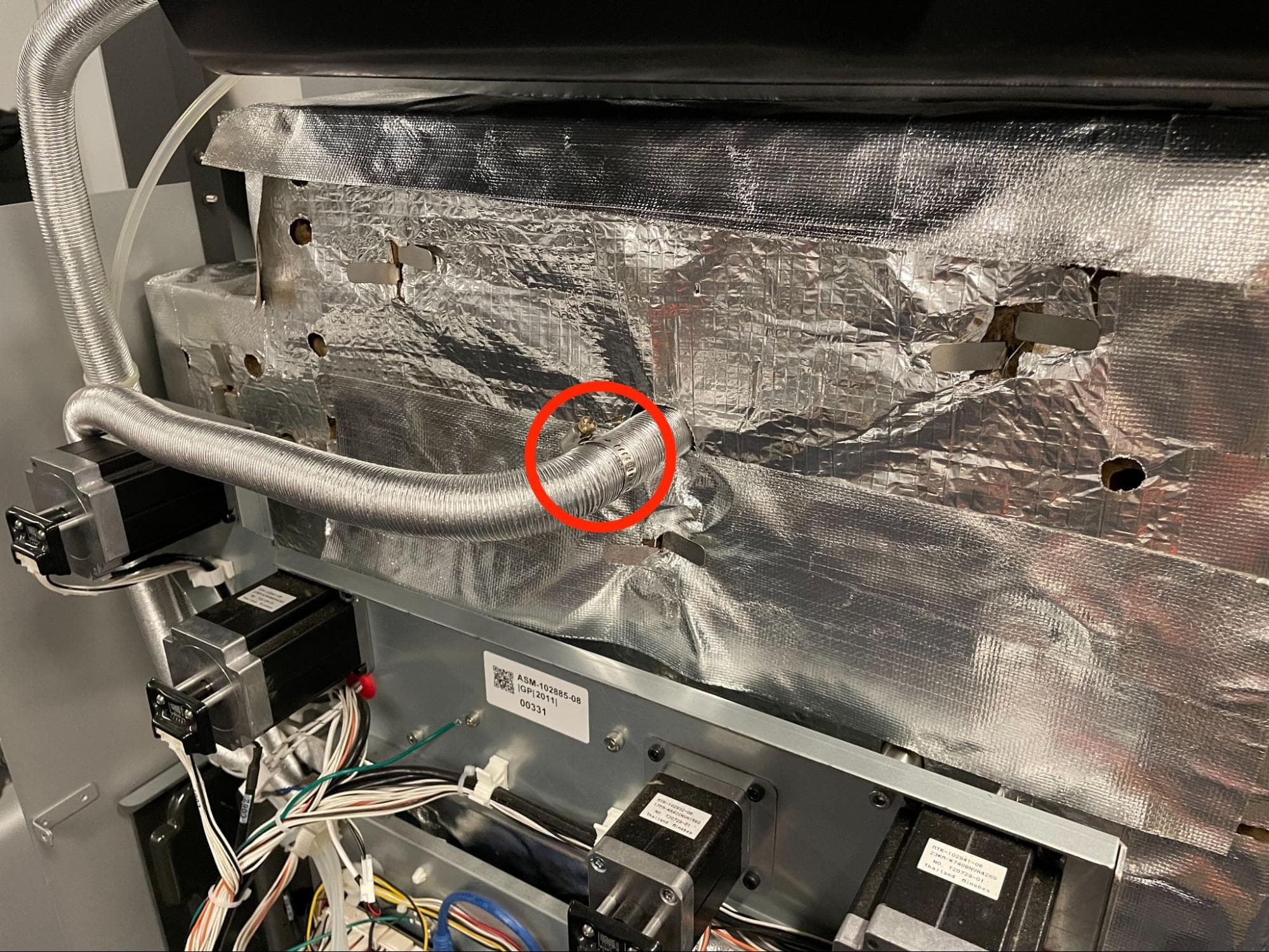

第 1 步：松开风管环形夹
如果尚未穿戴，请戴上 N95 或更高级别的口罩、一副护目镜和一双惰性丁腈手套。使用 6.5mm 一字螺丝刀拧松（但不要拆卸）将排气管固定在空气加热器入口处的环形夹紧螺丝。
第 2 步：将风道与空气加热器入口分开
将排气管从进气口处滑出。轻轻将其从后部隔热板上移开。

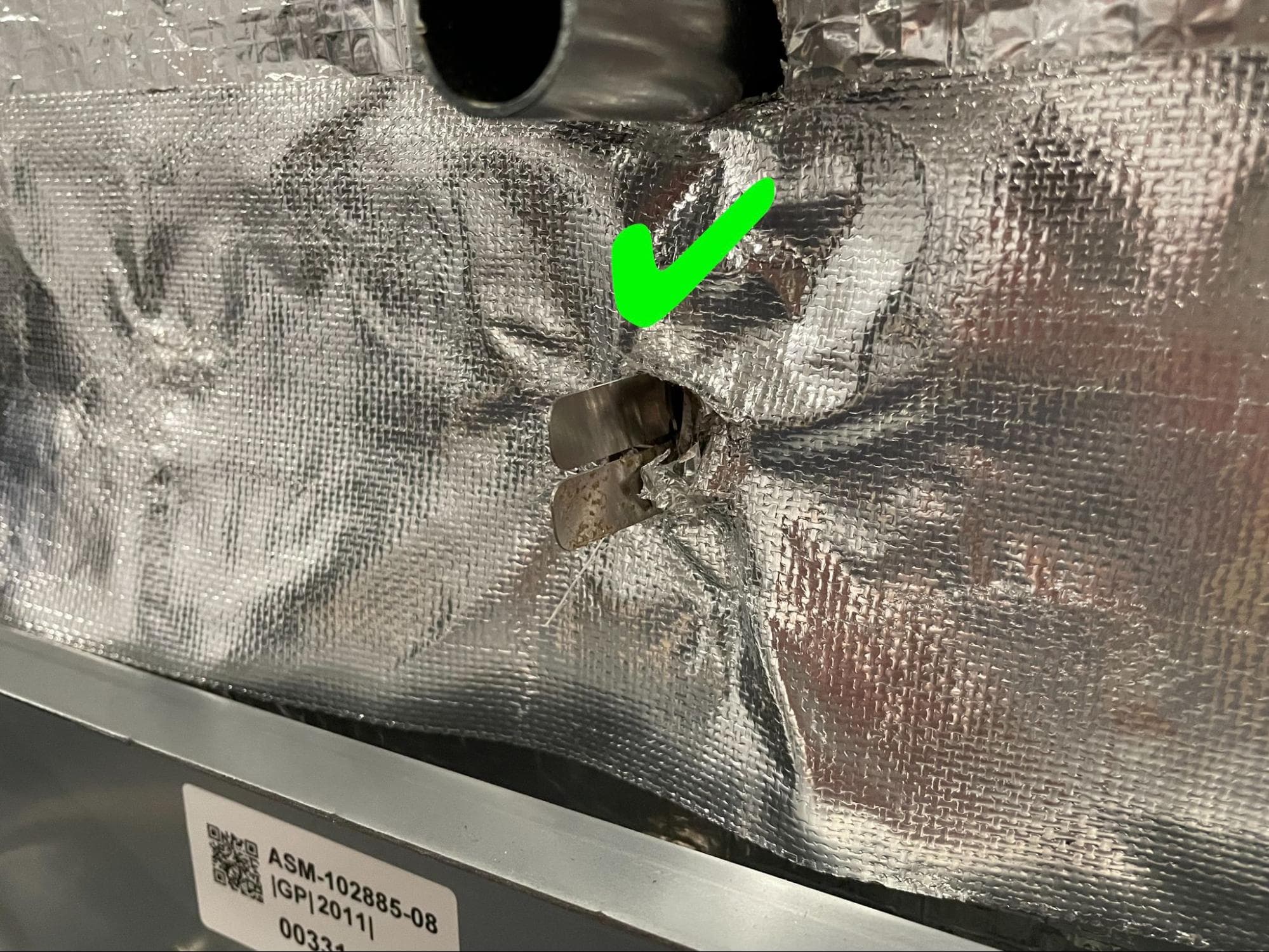

第 3 步：打开隔热片
拉直固定后部上方隔热板的三片金属固定片。

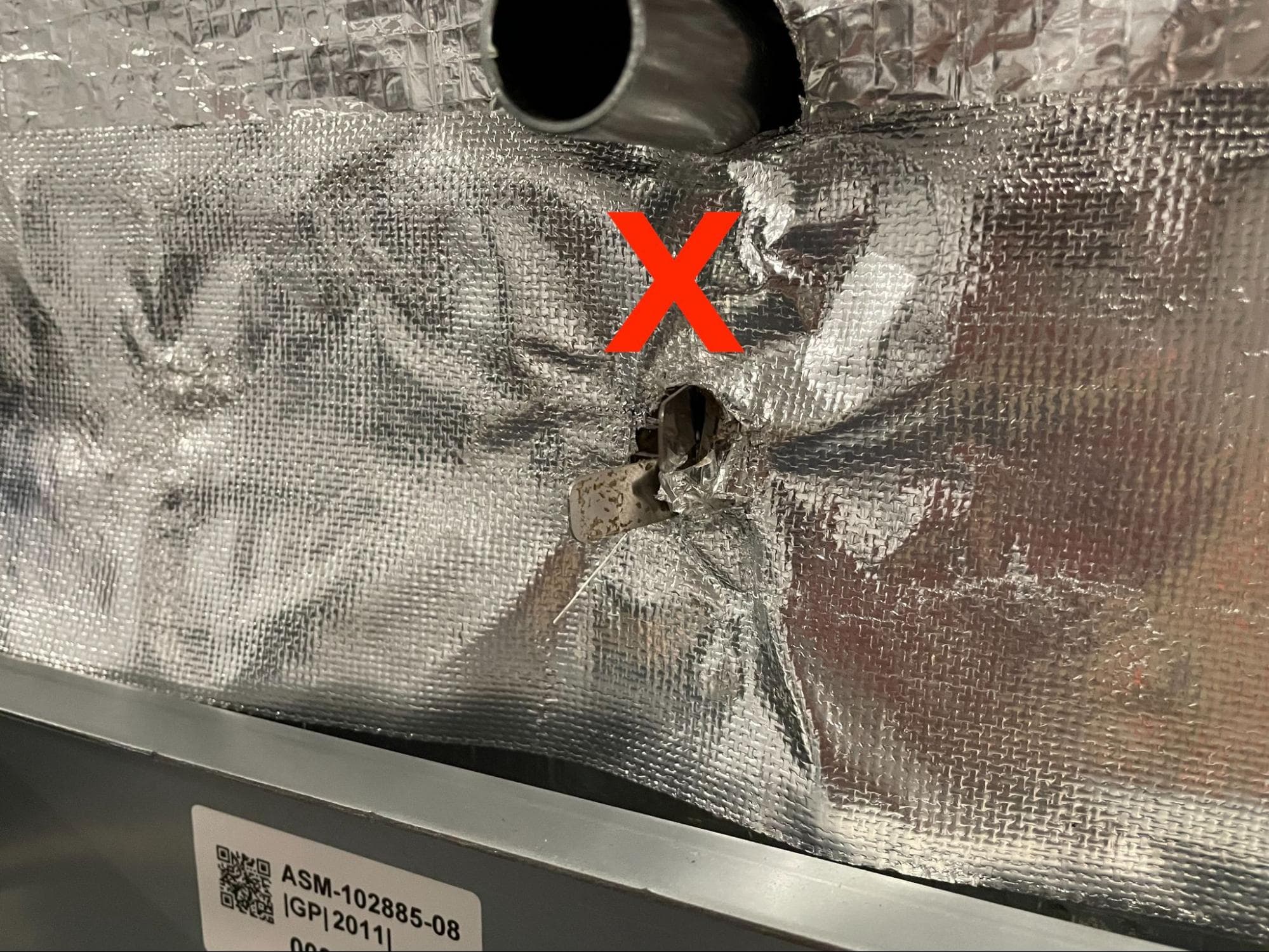

注意：
确保每个插片的两个部分相互平行。如果没有，面板在拆卸时会撕碎隔热层。

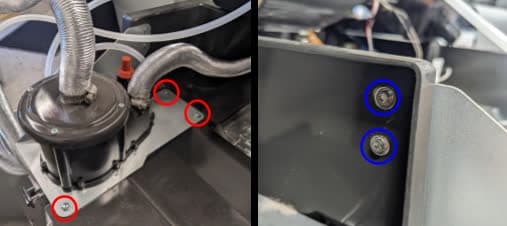

第 4 步：移动氮气扩散室（仅限 Fuse 1+ 30W）
使用 T20 梅花螺丝刀和 2.5mm 六角扳手，拧下将氮气箱固定在打印机上的三颗 T20 螺丝和两颗 M3 内六角螺丝。无需拆卸隔板组件，只需松开即可为拆卸隔热板和检修面板留出空间。

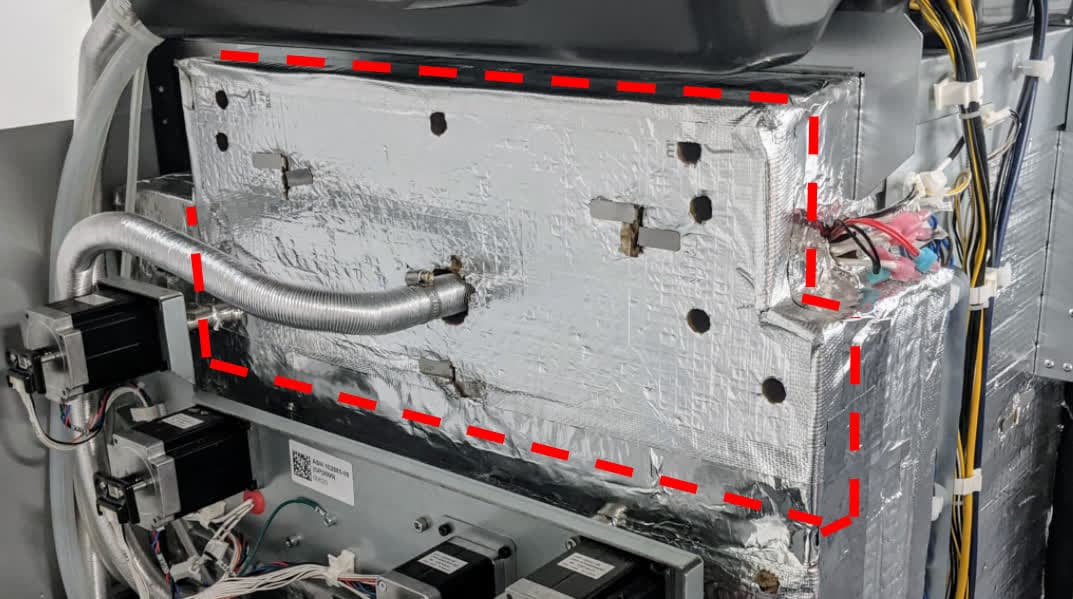

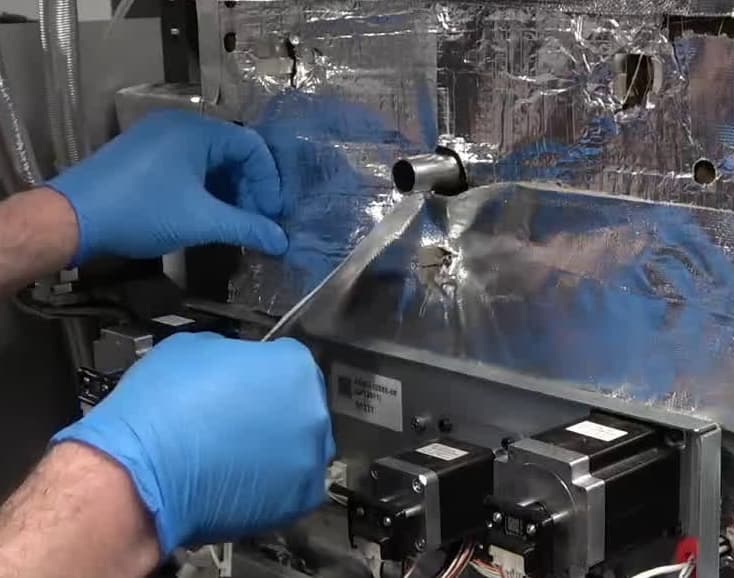

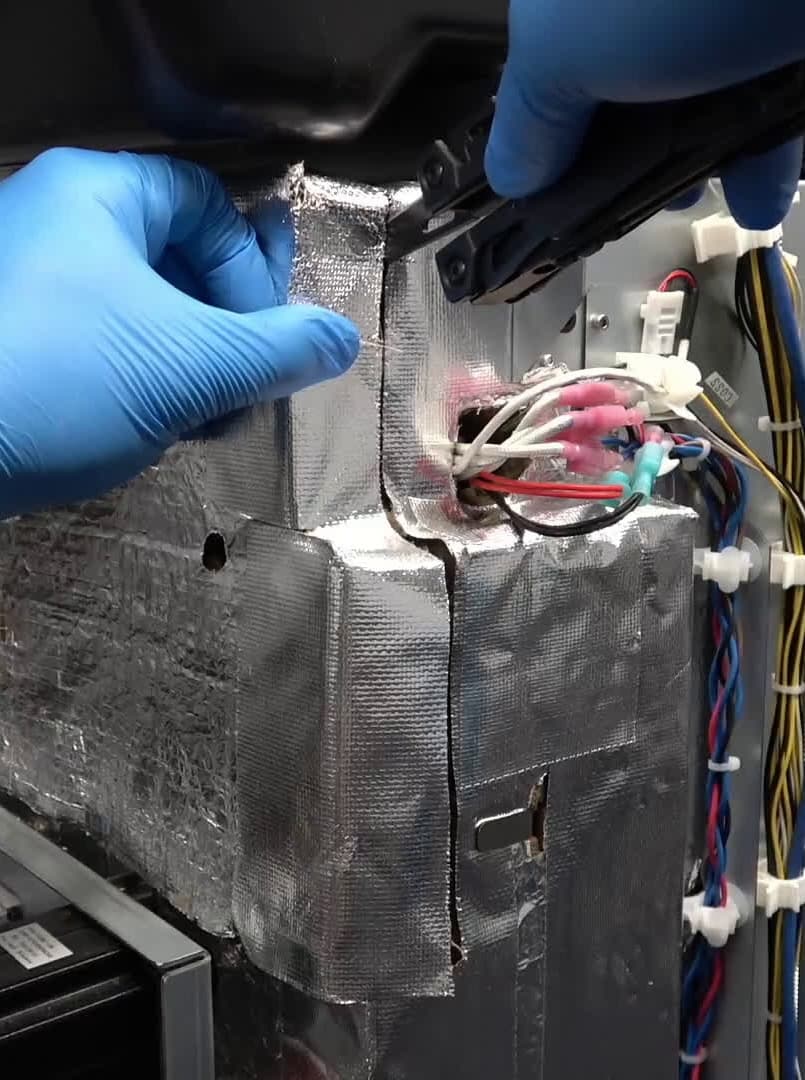

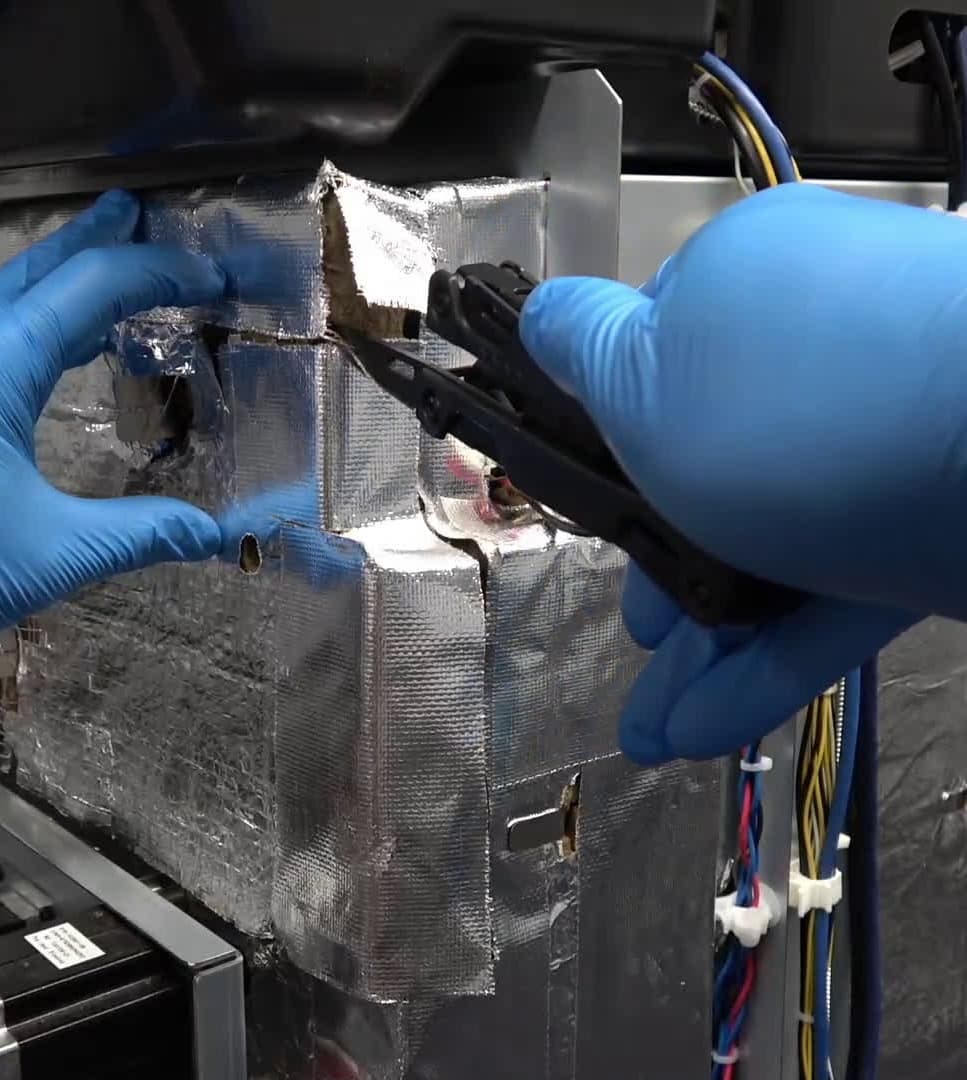

第 5 步：剪切隔热箔带
沿着隔热板摸索上图中所示的接缝。使用美工刀沿着这些接缝切割，取下隔热板。
注：
只需切断固定隔热板的铝箔胶带即可；隔热板本身已经切割成合适的尺寸。
或者找到现有铝箔胶带的一个边缘，将其从隔热板上剥开。仍需要剪掉顶角处的铝箔胶带，以便将隔热板与打印机分开。

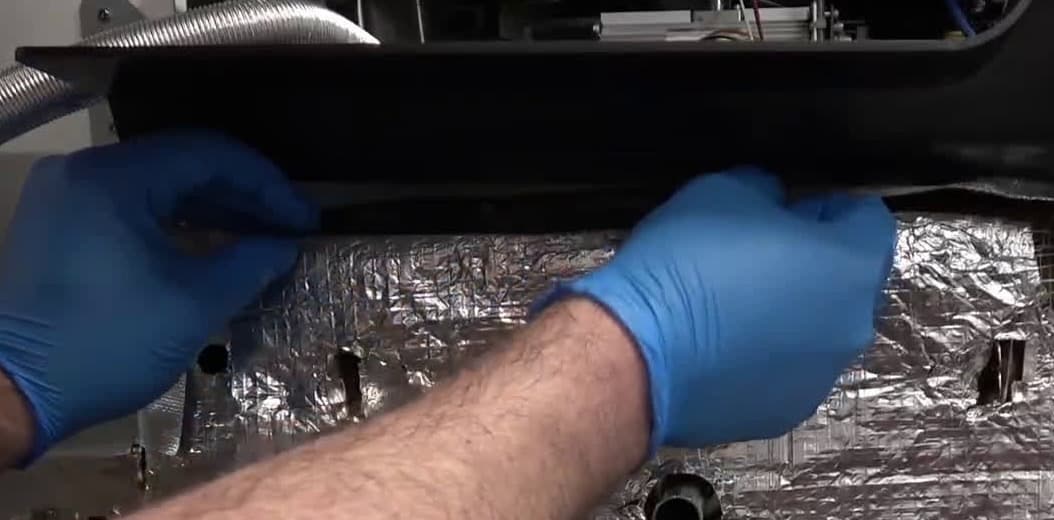

第 6 步：拆卸隔热板
小心地将隔热板从打印机上拉开。
注意：
请勿粗暴地拆除隔热板，以免损坏隔热板。

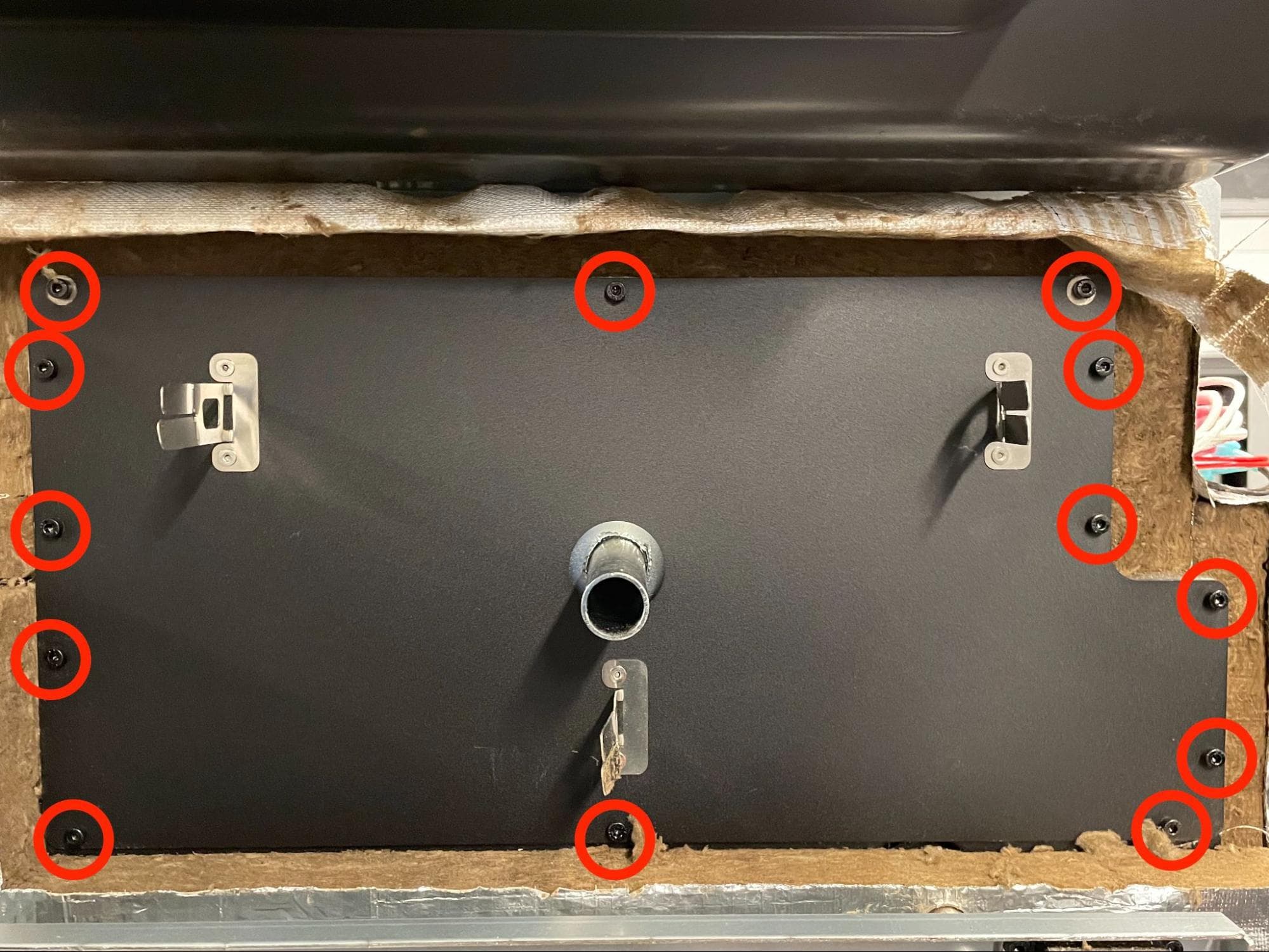

第 7 步：拧下内部后面板螺丝
使用 3mm 六角扳手，拧下将内部后面板固定在打印机上的 13 颗 8.0mm M4 内六角螺丝。

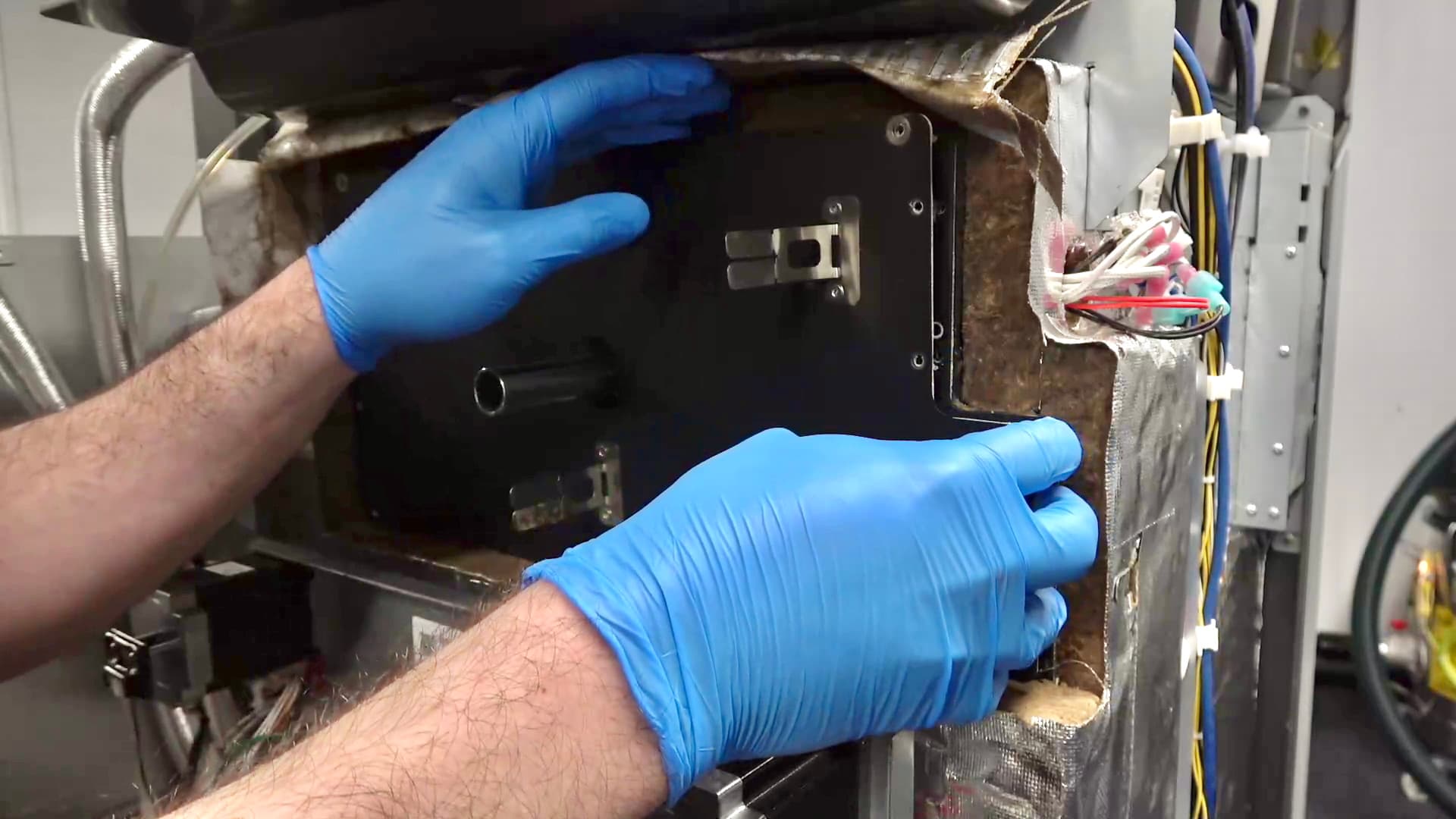

第 8 步：将内部后面板与打印机分开
使用 6.5mm 一字螺丝刀将内部后面板的一角与内部背板分开。确保将螺丝刀插入垫圈和第二块黑色钢板之间。
注意：
避免 尽量避免刮伤垫圈如果损坏，则需要更换。

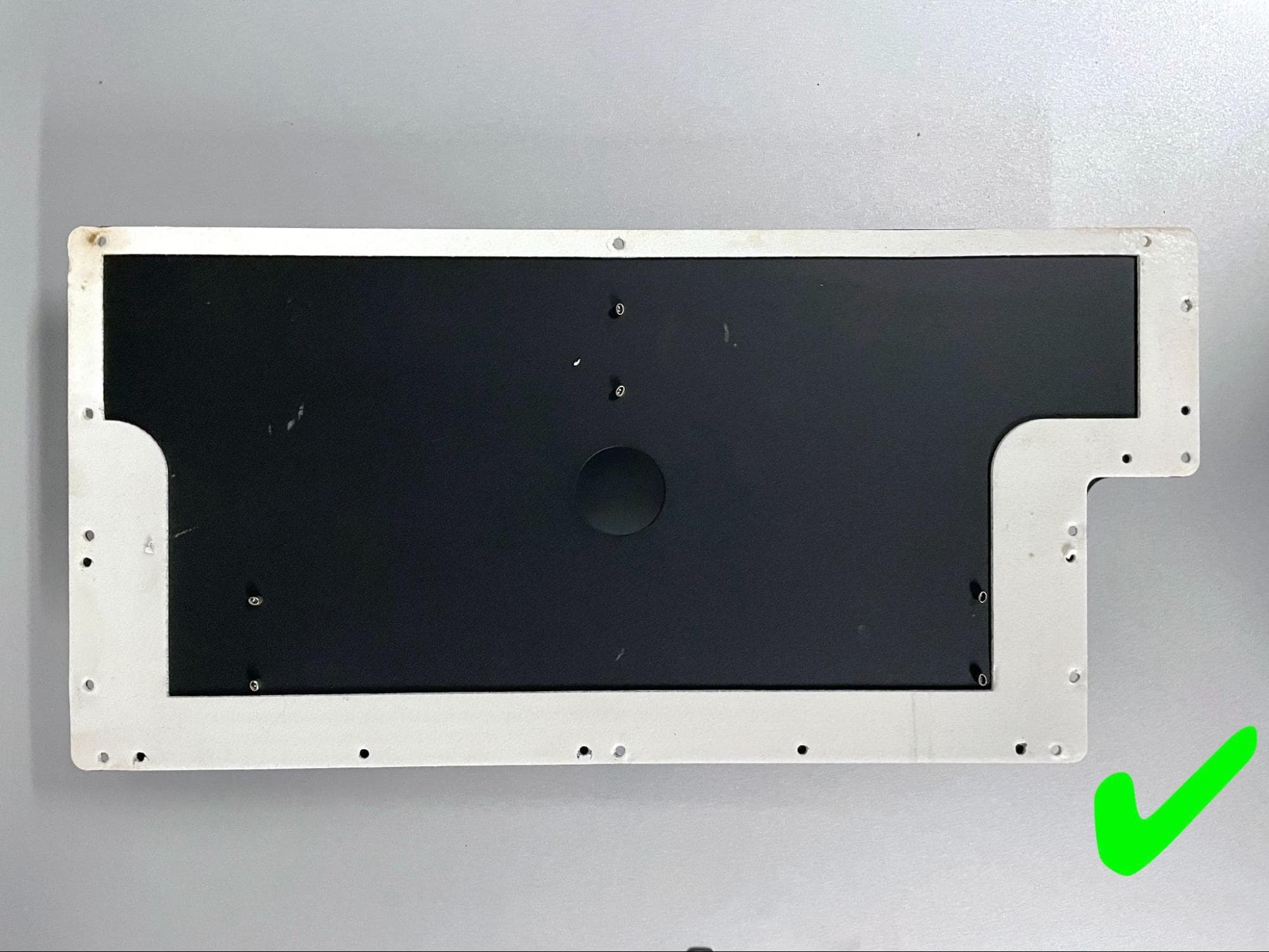

第 9 步：拆卸内部后面板

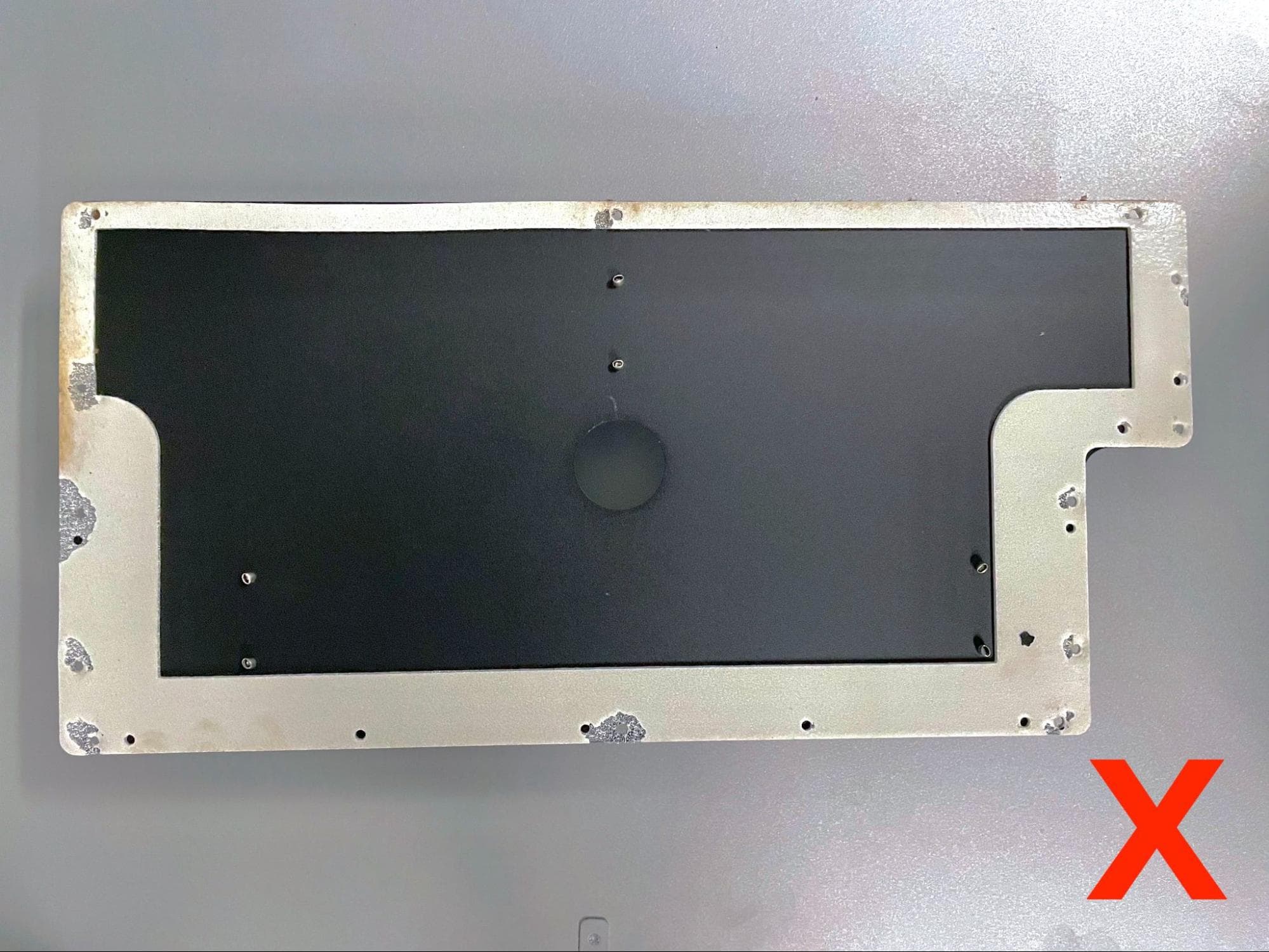

继续将内部后面板与内部背板分离，请勿使用一字螺丝刀。将内部后面板放在平整、干净的表面上，垫圈朝上。
注意：
确保隔热板上的碎屑不会嵌入到垫圈中，否则会导致垫圈在更换后无法正常密封。根据打印机的制造时间，垫圈可能由白色或黑色泡沫材料制成。
拆卸原有石英管加热器框架
概览：断开连接并拆卸原有石英管加热器框架。

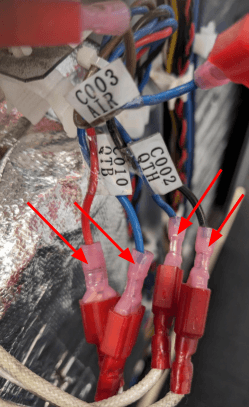

第 1 步：断开石英管加热器框架电缆
找到打印机缓冲器侧的连接器束。断开标有 C010 QTB 和 C002 QTH 的两对电线。从两侧用力拉动以断开连接器。拉动时应握住连接器，而不是电线。如果连接器难以分离，可使用钳子或晃动连接器。
连接器的颜色可能与图中所示不同，这取决于打印机的制造时间和维修历史。连接器没有颜色编码。
第 2 步：切断石英管加热器框架电缆连接器
使用平口剪钳或剥线钳剪断四根棕褐色编织线的连接器。

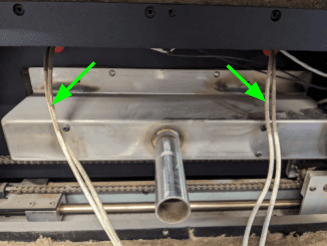

第 3 步：开始布置石英管加热器框架电缆
将石英管加热器框架电缆分成两对，并开始将其穿过打印机后壁上的橡胶索环。
第 4 步：打开打印箱体门
使用过滤柜中的手动释放把手打开打印箱体门。
第 5 步：拆卸光学盒
取出光学盒（如果已安装），然后关闭光学盒托盘。

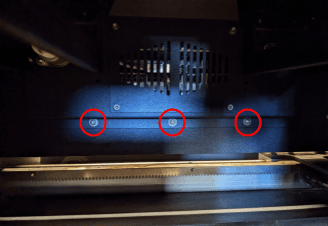

第 6 步：拧下后部石英管加热器框架安装螺丝
使用 2mm 六角扳手，拧松并取下将加热器框架后部固定在打印机箱体壁上的三颗 10mm M3 圆头螺丝。将螺丝放在一旁。

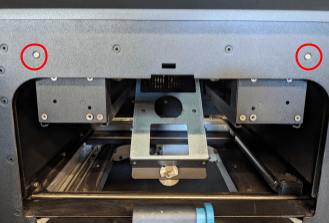

第 7 步：拧下前部石英管加热器框架安装螺丝
使用 2mm 六角扳手，拧松并取下将加热器框架前部固定在打印箱体前部的两颗 10mm M3 圆头螺丝。将螺丝放在一旁。

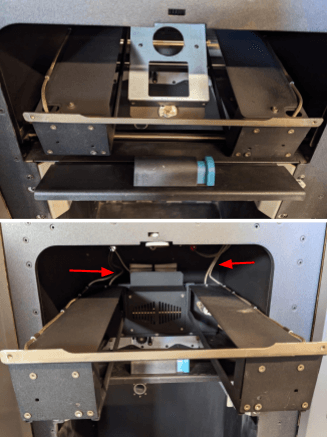

第 8 步：拆卸石英管加热器框架
在打开光学盒托盘时，握住框架的前端。如果框架无法轻松滑出，请先向下用力拉动后部，然后拉动前部，将其从打印机上取下。
关闭树脂盒托盘。将框架从打印箱体的后壁上移开，轻轻向前拉动，直到两对电线穿过橡胶索环。将石英管加热器框架放在一旁，以便与电子废弃物一同处置。
安装石英管加热器替换件框架
概览：连接、安装并固定石英管加热器替换件框架。
第 1 步：布置石英管加热器框架电缆
从打印箱体的后壁上取下原有石英管加热器框架电缆穿过的两个橡胶索环。将新的石英管加热器框架部分放入打印箱体内，然后将手伸入箱体内，将两对电线引导到后壁的索环孔中。
从打印机后部，将电线穿过红色索环，并将电线拉到打印机箱体后部。
第 2 步：安装石英管加热器框架
从打印箱体的前部打开光学盒托盘，将框架抬起到位。关闭盒式托盘，以免在拧紧石英管加热器框架安装螺丝时框架掉落。

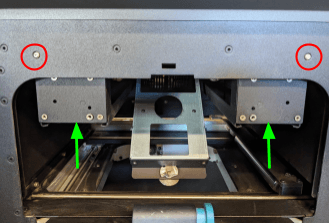

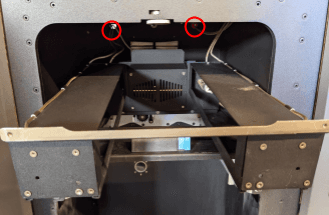

第 3 步：安装前部石英管加热器框架安装螺丝
在石英管加热器框架前部的两个螺孔中各拧入一颗 10mm M3 圆头螺丝。此时请勿拧紧螺丝。
第 4 步：继续布置石英管加热器框架电缆
从打印机后部，小心地将石英管加热器框架电缆拉过索环，直到打印箱体内没有松弛为止。
第 5 步：安装后部石英管加热器框架安装螺丝
将加热器框架的后部抬起，放入打印箱体中，使其与后壁上的三个螺孔对齐。在石英管加热器框架背面的每个螺孔中各拧入一颗 10mm M3 圆头螺丝。
第 6 步：固定石英管加热器框架
使用 2mm 六角扳手，拧紧 5 颗石英管加热器框架安装螺丝，直至完全紧固。

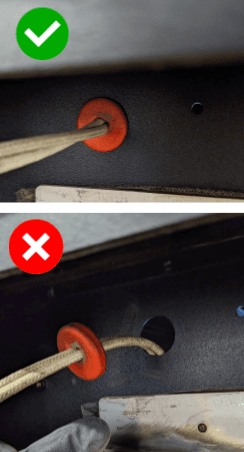

第 7 步：将橡胶索环重新安装到打印箱体壁上
从打印机后部，将两对电线拉过两个橡胶索环。将索环推入打印箱体壁上的孔中以将其固定。请勿将其放置在未固定的位置。
第 8 步：继续布置石英管加热器框架电缆

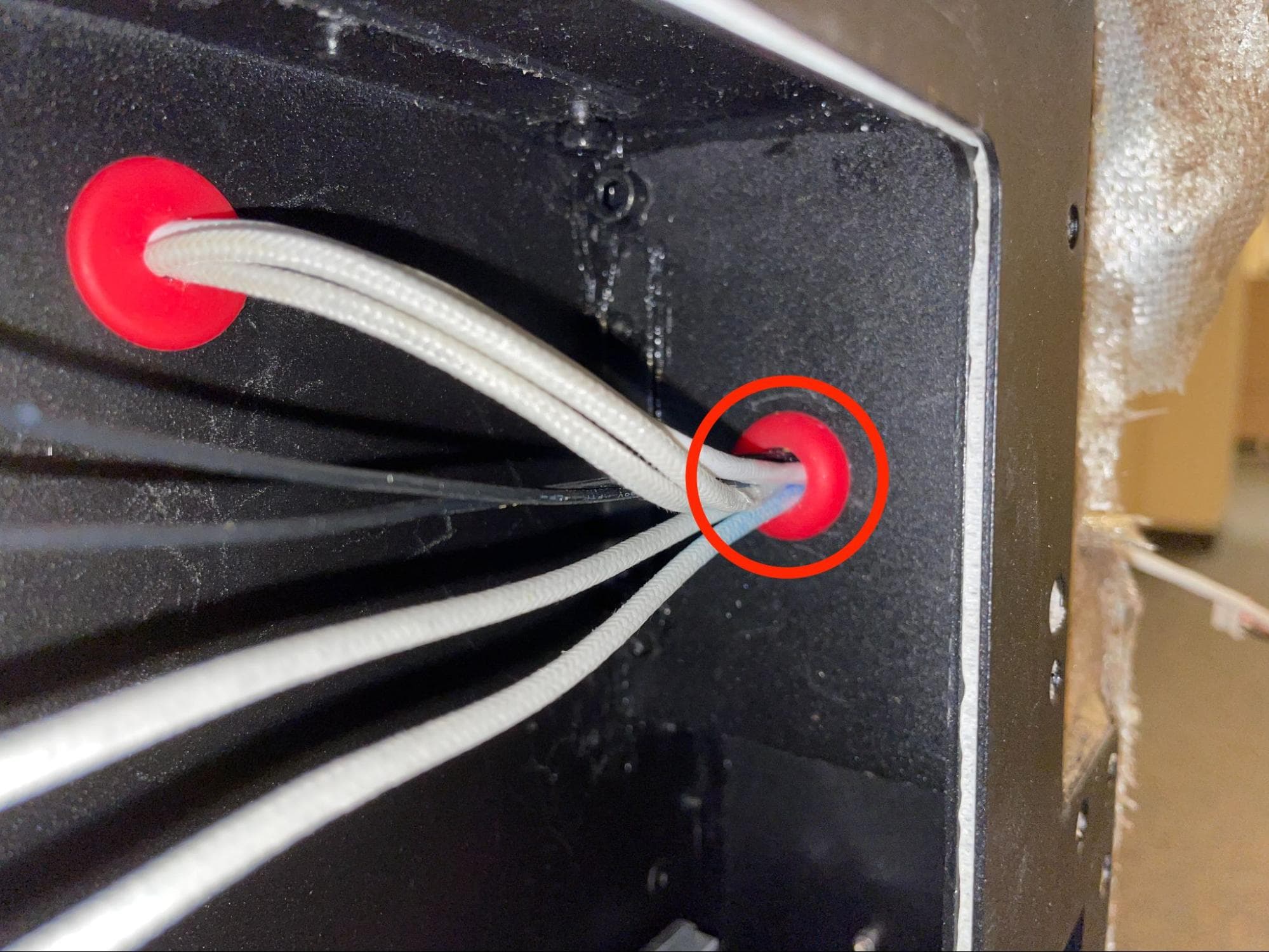

将加热器框架料斗侧的电线穿过打印机箱体另一侧的橡胶索环。
对框架缓冲器侧的电线重复上述操作。

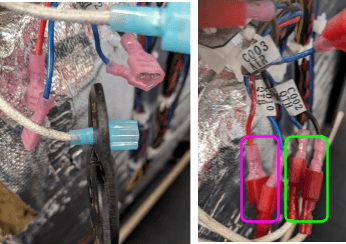

第 9 步：将新连接器压接到石英管加热器框架电缆上
如果电线末端未剥皮，请使用剥线钳剥除大约 10mm 的绝缘层。拧紧电线的线股，插入新的扁平连接器，并使用压接工具将其压接到电线上。轻轻拉动电线，确保其不会脱落。
第 10 步：连接石英管加热器框架电缆
将料斗侧的电线连接到打印机中标有 C002 QTH 的电线。极性无关紧要；框架料斗侧的任意一根电线都可以连接到标有 C002 QTH 的蓝色或棕色电线上。
将缓冲器侧的电线连接到打印机中标有 C010 QTB 的电线。极性无关紧要；框架料斗侧的任一电线都可以连接到标有 C010 QTB 的红色或蓝色电线上。
将电缆重新固定在之前穿过的任何电缆夹中。
重新安装内部后面板和隔热板
概览：更换空气加热器 RTD 后，重新安装内部后面板和隔热层。
第 1 步：安装内部后面板
戴上一双干净的丁腈手套。调整内部后面板的方向，使金属固定插片朝向您。将面板滑到空气加热器入口处。确保面板上的螺孔与打印机上的螺孔对齐。
第 2 步：固定内部后面板
在内部后面板的 13 个螺孔中各拧入一颗 M4 内六角螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。
第 3 步：准备固定卡扣
拉直将后部上方隔热板固定在打印机背面的三块金属固定片。确保每个插片的两个部分相互平行。如果没有，面板在拆卸时会撕碎隔热层。
第 4 步：安装隔热板
将后部上方隔热板滑到合适的位置，并折叠固定插片进行固定。
第 5 步：将隔热板密封到位
使用 100mm 铝箔胶带覆盖后部隔热板周围的所有接缝。如果先前的胶带是被剥掉而不是被剪掉的，应换掉全部胶带。
第 6 步：安装并固定空气加热器管道
将空气加热器排气管滑回到进气口处，然后拧紧环形夹以固定排气管。
第 7 步：固定氮气扩散器（仅限 Fuse 1+ 30W）
使用 T20 梅花扳手和 2.5mm 六角扳手，重新安装将氮气扩散器固定在打印机上的三颗 T20 螺丝和两颗 M3 内六角螺丝。
重新安装缓冲器侧面板
概览：安装好空气加热器替换件后，重新安装并固定缓冲侧面板。
第 1 步：将缓冲器侧面板与打印机对齐
抬起缓冲器侧面板，将其螺孔与打印机框架上的螺孔对齐，如图所示。
第 2 步：固定缓冲器侧面板
在缓冲器侧面板的四个标记螺孔中各拧入一颗 6mm M4 沉头螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装顶部面板
概览：重新安装缓冲器侧面板后，重新安装并固定顶部面板。
第 1 步：对齐顶部面板
抬起顶部面板，将其放在打印机顶部。将顶部面板上的螺孔与打印机框架上的相应孔对齐。
第 2 步：拧紧顶部面板螺丝
在打印机背面 在顶部面板的 18 个标记螺孔中各拧入一颗 M4 埋头螺丝：
- 四颗 6mm 缓冲器侧前端的螺丝
- 8 颗 6mm 打印机顶部的螺丝
- 六颗 6mm 料斗侧的螺丝
使用 2.5mm 六角扳手，拧紧螺丝，直至紧固。
重新安装后面板
概览： 后 安装空气加热器 RTD 替换件后，重新安装并固定 后部 面板。
第 1 步：将上部后面板与打印机对齐
抬起上部后面板，对准打印机顶部的四个螺孔。
第 2 步：拧紧上部后面板顶部螺丝
将四颗 6.0mm 螺丝分别拧入打印机顶部的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。可能需要调整排气管，以便正确定位上部后面板。
第 3 步：拧紧缓冲器侧面板螺丝
将两颗 6mm 螺丝拧入缓冲器侧螺孔，将两颗 6mm 螺丝拧入料斗侧螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：拧紧料斗侧面板螺丝
将两颗 6mm 螺丝拧入料斗侧螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：固定上部后面板接地螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入上部后面板的指定螺孔。关于黑色和铬色螺丝的正确位置，请参考上图。使用 2.5mm 六角扳手，拧紧将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 6 步：将排气管滑入到位
将带有环形夹的排气管末端滑回到排气管道上。确保排气管紧贴隔热板。
第 7 步：拧紧排气管环形夹
使用 6.5mm 平头螺丝刀拧紧环形夹，直至完全紧固。
第 8 步：拧紧排气口螺丝
打开打印机的过滤柜门。将四颗 8mm 螺丝分别拧入螺孔中。使用 2.0mm 六角扳手拧紧四颗排气管螺丝，直至完全紧固。
第 9 步：检查排气管密封
为确保排气管安装板和过滤柜外壳之间没有缝隙，请用手电筒或其他光源照射过滤柜内部吸风口周围。如果在过滤柜后面可以看到光线，则说明排气管未充分密封。如有必要，使用 2.0mm 六角扳手拧紧排气管螺丝。处理后关闭过滤柜门。
第 10 步：固定下部后面板接地螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。关于黑色和铬色螺丝的正确位置，请参考上图。使用 2.5mm 六角扳手，拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 11 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
第 12 步：重新连接氮源（仅 Fuse 1+ 30W）
将氮气软管重新连接到快速断开接头（如果之前已安装）。
重新安装石英管加热器
概览：将石英管加热器重新插入到替换框架中。
第 1 步：准备石英管加热器
戴上一双干净的非反应性丁腈手套。用乙醇浸湿一块超细纤维布，抓住石英管的一个陶瓷端，用布轻轻擦拭玻璃。
切勿在未戴手套的情况下操作石英管。如果在任何时候裸露皮肤接触到石英玻璃，请在重新安装前重复上述清洁步骤。
第 2 步：安装一个石英管加热器
将一个石英管加热器移入打印机，并将后部陶瓷底座与新石英管加热器框架一侧的后部插座对齐。将管向后推入后部插座，然后向上移动前部，直到与前部插座对齐。
根据新框架的构建时间，可能会有一个对齐支架将管颈固定在一个方向上。在新型框架中已将其移除，且在功能上并非必需。
第 3 步：安装第二个石英管加热器
对剩余的石英管加热器重复步骤 1－2。
重新安装石英管加热器空间滤波器
概览：对齐并重新安装空间滤波器。

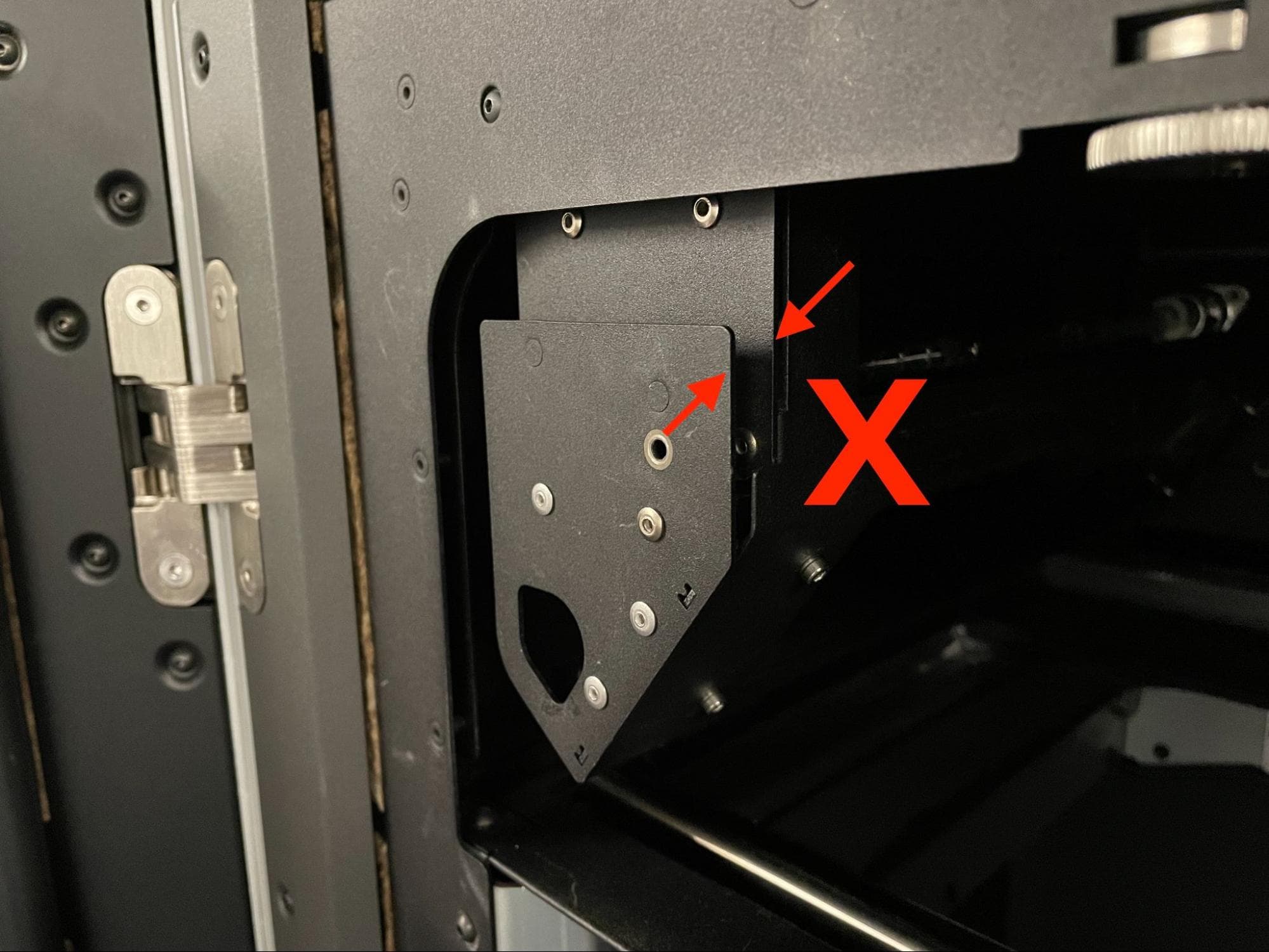

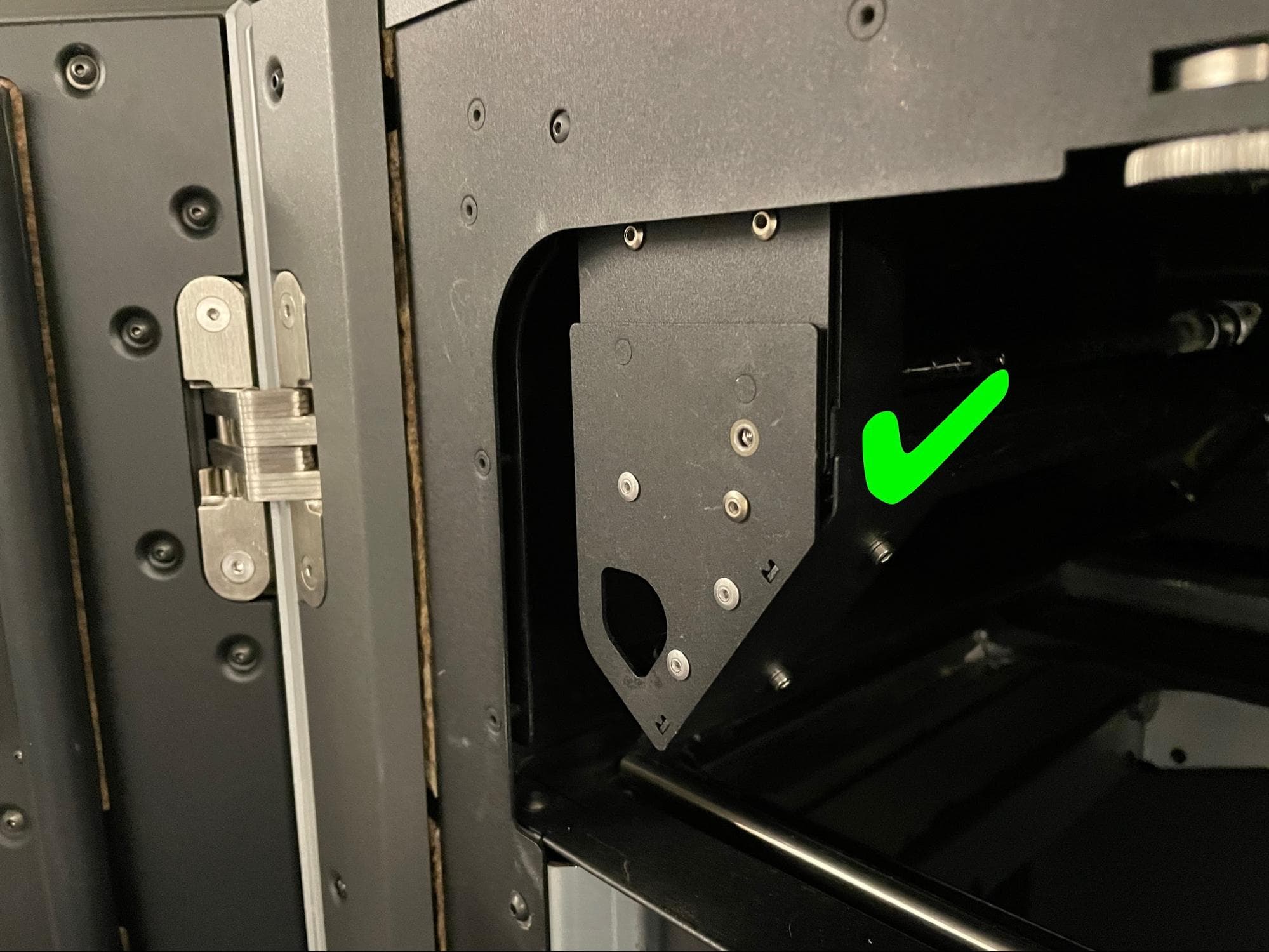

第 1 步：将空间滤波器与框架对齐
将空间滤波器的槽与灯架上的导轨对齐。
第 2 步：安装空间滤波器
将空间滤波器沿导轨推向打印机的背面。确保空间滤波器正面内侧的对准销钉进入灯架上相应的孔洞中。正确安装后，空间滤波器前端与灯架前端齐平。
第 3 步：固定空间滤波器
将 8.0mm M3 平头螺丝拧入空间滤波器前面的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：安装并固定另一块空间滤波器
对另一个过滤器重复步骤 1－3。
完成修复
概览： 安装好 加热器 RTD，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
开始打印。监控打印机，确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
