清理 Fuse 1 代打印机中的所有粉末

清理 Fuse 1 代打印机中的所有粉末

在运输 Fuse 1 代打印机或使用不同材料前,请彻底清理机器中的所有粉末。这包括清理料斗、打印箱体、空气过滤器以及敏感组件(如光学盒和加热管)中的粉末。在使用不同的材料前,务必彻底清除机器中的所有粉末。可能需要进行多次清理。

在大多数情况下,切换材料时,需要对打印机、Fuse Sift 和成型室进行全面彻底的清理。如果在 Nylon 12 Powder 和 Nylon 12 GF Powder 或 Nylon 11 Powder 和 Nylon 11 CF Powder 之间切换,可以按照简化的清理程序进行操作。清理打印机与 Fuse Sift 的料斗和给料组件。在大多数情况下,无需对光学表面、加热器和过滤器进行反复和细致的清理。在这些材料对之间切换时,无需清洁成型室。

佩戴口罩的人头像(左手侧)

警告:



处理散粉或未烧结的粉末时,请穿戴适当的个人防护装备。请参阅支持文档 Formlabs SLS 产品安全获取更多信息。

注意:

在更换材料前,如果未能清理出所有的粉末,可能会导致打印失败或对机器造成永久性损坏。在进行操作前,请阅读并理解本文的所有说明。

所需物品

预计所需时间:2-3 小时

用品:

  • 颗粒物过滤防护口罩(N95 或更高防护等级)
  • 非反应性丁腈手套
  • 护目镜
  • 压缩空气
  • 配备有静电耗散组件的合规真空装置,如 II 类 2 分区真空装置
    • 细喷嘴附件(随附于 Fuse Sift)
    • 大号刷头附件(随附于 Fuse Sift)
    • 小号刷头附件(第三方,例如此附件套装示例)
    • 细软管附件(第三方,例如此附件套装示例)
    • 料斗真空附件,需提前打印:STL 文件
    • 可选:真空喷嘴套装,需提前打印
      • 底座喷嘴:STL
      • 默认尖端:STL
      • 钩尖:STL
      • 精密尖端:STL
  • 匙勺(用于从料斗中取出粉末)
  • 适合存储 SLS 粉末的容器
  • 防磨损超细纤维布
  • PEC*PAD
  • 乙醇
  • 踏凳

注意:

下面列出的每个组件都有其自身专门使用的材料类型。请勿清理组件并换用不同的材料类型。

  • 成型室
  • 粉末盒
  • Fuse Sift 筛网
  • 后处理清理工具

提示:

使用防静电的真空装置附件,以防止触电。对于 3D 打印的附件(如料斗附件),在打印后对其使用防静电喷雾。

清理前

在开始清理前,请准备好机器和无尘的工作环境。

警告:

如果机器在过去 24 小时内进行了打印,请不要执行此程序。否则可能造成严重烧伤或被石英玻璃碎片割伤。在触摸或检查任何打印机组件前,请让打印箱体完全冷却至室温。

第 1 步:打印真空装置清理附件

在开始清理程序前,下载 STL 文件用于打印清理附件。使用 Fuse 打印机打印该附件,然后等待 24 小时,让石英加热器完全冷却。

您还可以选择打印一组喷嘴,以便在打印机内部的狭小空间中进行操作:

  • 底座喷嘴:STL
  • 默认尖端:STL
  • 钩尖:STL
  • 精密尖端:STL

将底座喷嘴安装在真空软管上,然后使用卡口接头在默认尖端(适用于一般用途)、钩尖(适用于 Fuse 1 代粉末槽)和精密尖端(适用于狭小空间,如 Fuse 1+ 30W 料斗搅拌器叶片之间)之间快速切换。

第 2 步:收集工具

收集所需的清理工具,并穿戴好个人防护设备(防护口罩、手套和护目镜)。

第 3 步:插入光学盒

在吸除粉末前,在打印机中安装光学盒。

注意:

如果在清理打印机的粉末前未能安装光学盒,会导致光学器件和上部激光窗口受到污染。

清理料斗

清理 Fuse 1 代打印机中的粉末时,在擦拭表面或清理更敏感的组件前,应将料斗和打印箱体中的粉末清理干净。

注:

可能需要重复多次才能清理掉打印机中的大部分粉末。根据需要重复进行,交替清理料斗和打印箱体。

第 1 步:插入空成型室

插入空成型室并插上电源插头。关闭打印箱体门。

第 2 步:清空料斗

在打印机的触摸屏上点击 Settings(设置)> Tools(工具)> Empty Hopper(清空料斗)。按照 Empty Hopper(清空料斗)界面中的提示,将粉末从料斗输送到成型室。此过程需花费约一小时的时间。

第 3 步:吸除料斗中剩余的粉末

在吸除剩余粉末之前,应拆下栅罩,以便更好地清理料斗。

  1. 仅 Fuse 1:从料斗中取出碎屑收集栅罩,吸除所有粉末。
The Fuse 1's debris catcher grate removed from the hopper
  1. 借助刷子附件吸除料斗内的剩余粉末。如果要清洁 Fuse 1+ 30W 打印机,请注意切勿损坏料斗底部的搅拌器。如果之前打印过喷嘴套件,可以使用精密尖端到达混合器叶片之间。
Empty Fuse 1's hopper
  1. 对料斗盖的铰链进行真空清理。
Cleaning the hopper lid hinge with a vacuum with a brush attachment
  1. 在打印机的触摸屏上点击 Maintenance(维护)> Motor Moves(马达动作)。随即显示 Motor Moves(马达动作)界面,可以手动激活打印箱体中的各种马达。在 重涂机马达上点击并按住 Left(左),直到重涂机到达打印箱体的左侧并停止移动。
  2. 点击 Doser(给料器)马达界面中的 Home(回复原位)。等待给料器停止运动后再继续。
  3. 打开打印箱体门,找到右侧槽。按住 Flipper (Right)(翻转板(右))马达上的 CW(顺时针)
,直到翻转板完全垂直。 alttext
  1. 在打印箱体内,将真空装置附件插入通常放置成型室的位置。将附件朝上面向槽和重涂机。
  2. 将附件穿过打印床通常插入的孔,将宽端插入右侧槽中。附件将钩入翻转板下方。
  3. 向下拉动连接至真空装置的管子,测试其是否就位。附件不应伸出。

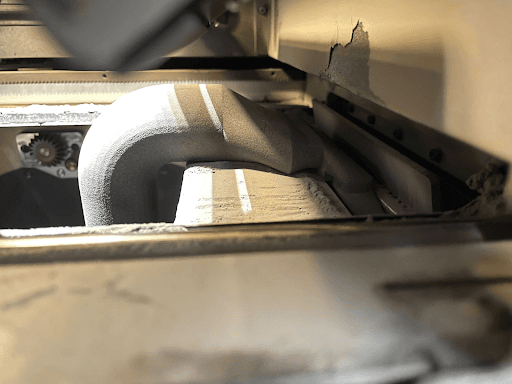

The vacuum attachment enters up through the print enclosre to hook into place and hold up the doser.
    将真空软管连接到附件上。

  1. 仅 Fuse 1:从料斗中取出碎屑收集栅罩,吸除所有粉末。

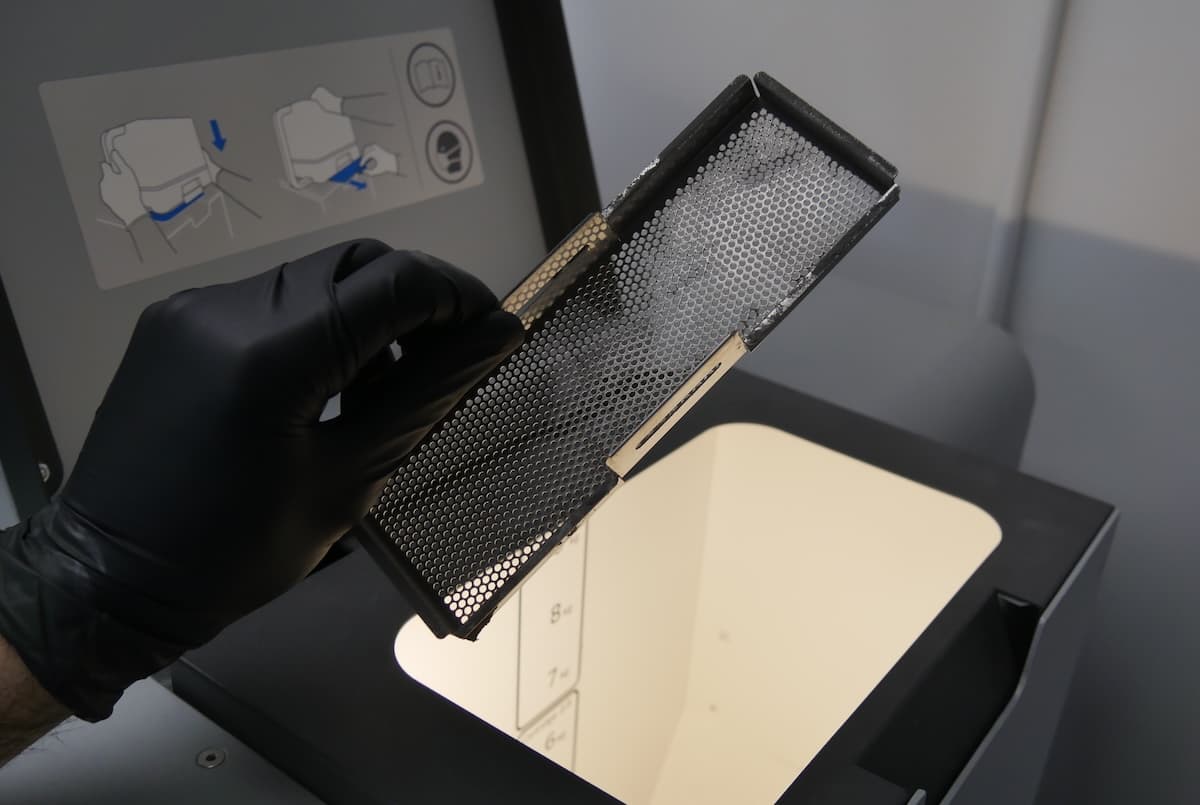

从料斗中取出的 Fuse 1 的碎屑收集栅罩
  1. 借助刷子附件吸除料斗内的剩余粉末。如果要清洁 Fuse 1+ 30W 打印机,请注意切勿损坏料斗底部的搅拌器。如果之前打印过喷嘴套件,可以使用精密尖端到达混合器叶片之间。

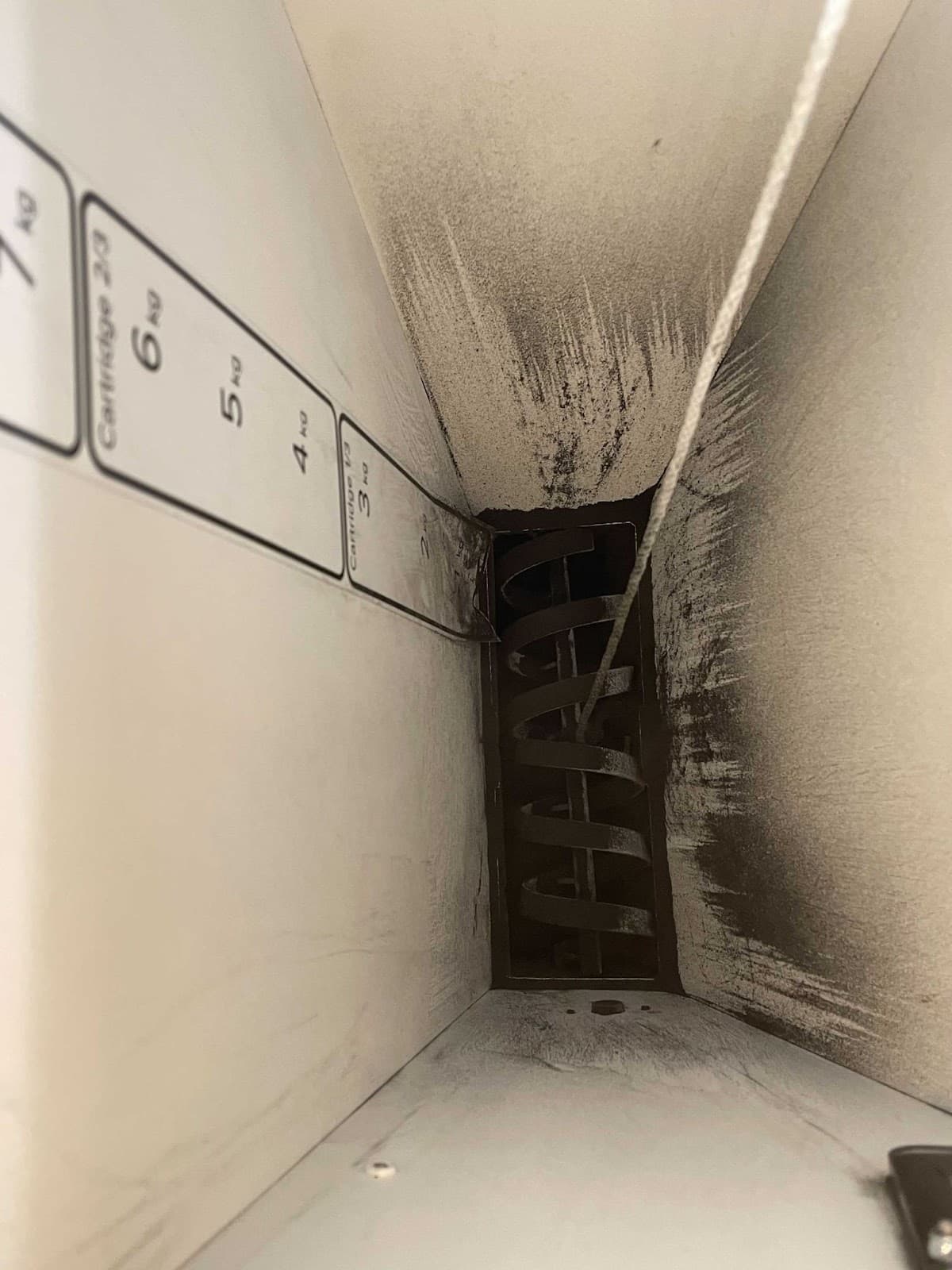

清空 Fuse 1 的料斗
  1. 对料斗盖的铰链进行真空清理。

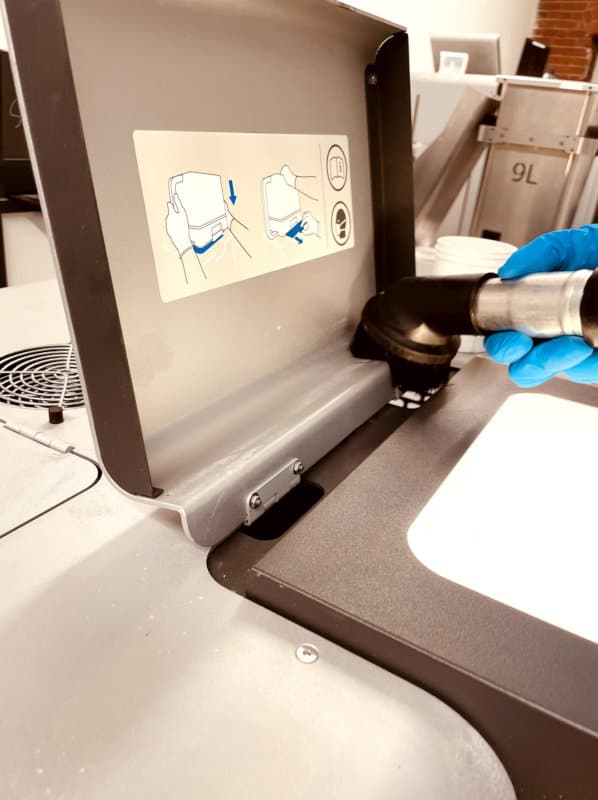

用带刷子附件的真空装置清理料斗盖铰链
  1. 在打印机的触摸屏上点击 Maintenance(维护)> Motor Moves(马达动作)。将显示 Motor Moves(马达动作)界面,可以手动激活打印箱体中的各种马达。
  2. 长按 Recoater(重涂机)马达界面中的 Left(向左移动),直到重涂机到达打印箱体的左侧并停止移动。
  3. 点击 Doser(给料器)马达界面中的 Home(回复原位)。等待给料器停止运动后再继续。
  4. 打开打印箱体门,找到右侧槽。长按 Flipper (Right)(翻转马达(右))界面中的 CW(顺时针翻转),直到翻转板完全处于垂直方向。

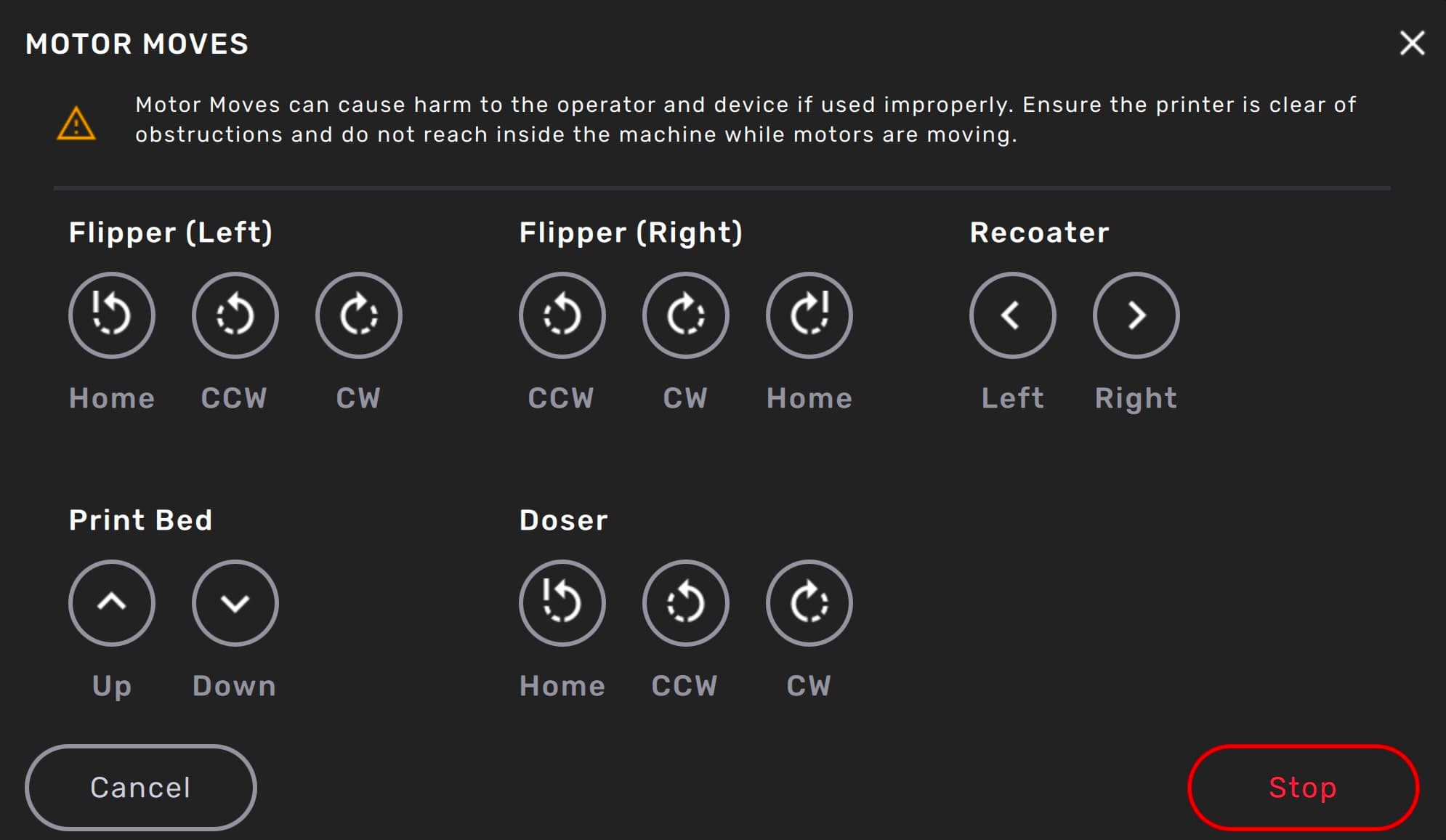

Fuse 1 打印机上 Motor Moves(马达动作)触摸屏设置
  1. 在打印箱体内,将真空装置附件插入通常放置成型室的位置。将附件朝上面向槽和重涂机。
  2. 将附件穿过打印床通常插入的孔,将宽端插入右侧槽中。附件将钩入翻转板下方。
  3. 向下拉动连接至真空装置的管子,测试其是否就位。附件不应伸出。
吸尘装置附件从打印箱体下方进入,钩住给料器并将其固定到位。
  1. 将真空软管连接到附件上。

第 4 步:清理给料组件

在料斗内移动给料器以清除粉末时,保持真空装置和附件插在槽内。

注意:

  • 当使用压缩空气或气体除尘器清理机器时,应始终保持真空装置运行,以收集任何流散的粉末。
  • 请勿使用头附件清洁给料器,尤其是在给料器运行时。给料器可能会将刷毛从附件上拉掉,从而污染粉末并导致后续打印失败。
  1. 打开真空装置,同时保持真空装置与附件插在槽内。
  2. 吸除粉末时,先长按 Doser(给料器)界面中的 CW(顺时针翻转)10 秒,然后长按 Doser(给料器)界面中的 CCW(逆时针翻转)10 秒。重复此循环四次。
  3. 每次长按 Doser(给料器)界面中的 CW(顺时针翻转)两秒,直到给料器完整旋转一周。
  4. 每次长按 Doser(给料器)界面中的 CCW(逆时针翻转)两秒,直到给料器反向完整旋转一周。
  5. 将压缩空气从料斗顶部送入料斗。
  6. 长按 Doser(给料器)界面中的 CCW(逆时针翻转)30 秒,同时使用压缩空气清理料斗内部。重复此步骤,直至无多余粉末被吹出。如果要清理 Fuse 1+ 30W 打印机,请确保搅拌器的所有表面均明显洁净。

清理打印箱体

清理完料斗后,清理打印箱体。清理主开放区,然后清理打印箱体顶部的粉末处理装置。

第 1 步:对打印箱体进行真空清理

打开打印箱体门。吸除打印箱体中的任何散粉。必要时使用压缩空气或气体除尘器来清除难以触及的区域的粉末。

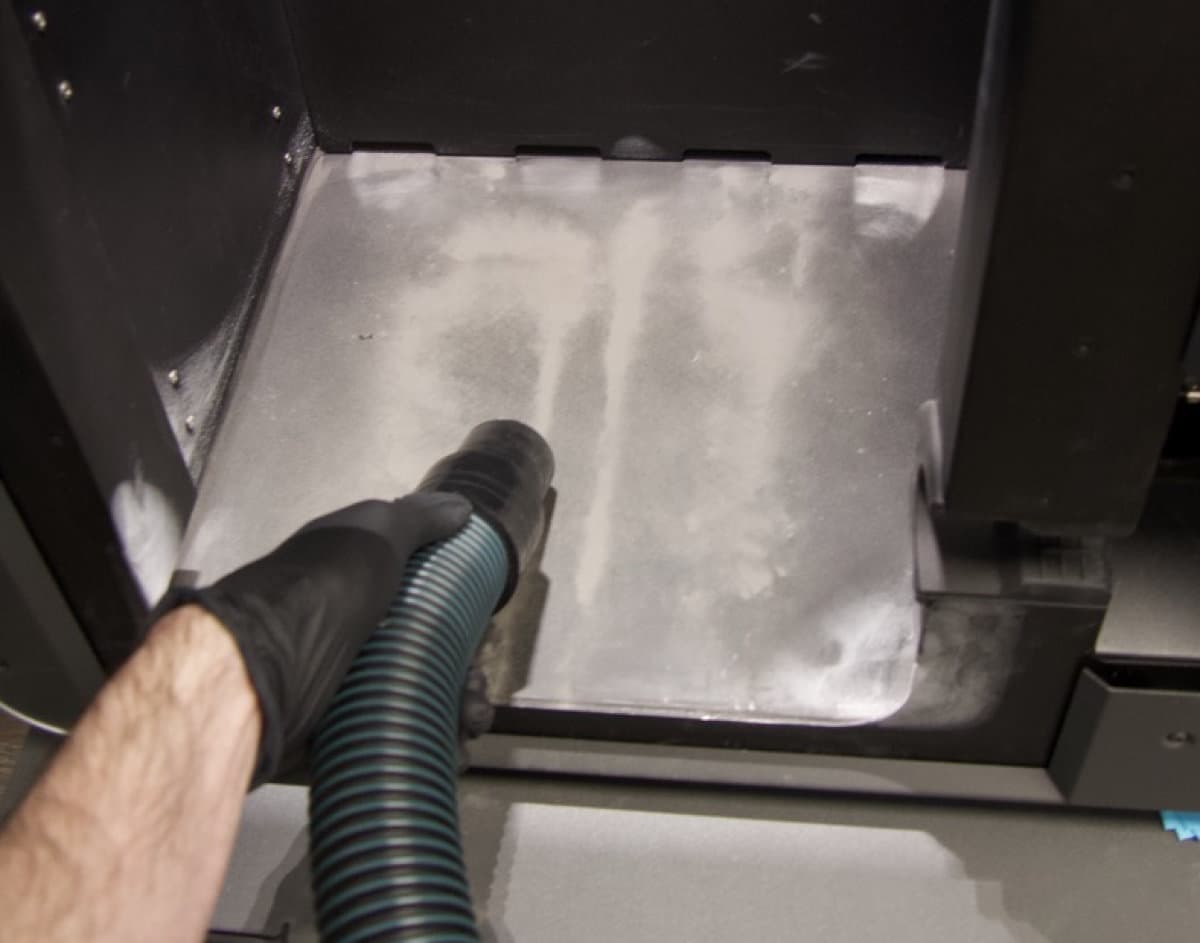

对 Fuse 1 的打印箱体进行真空清理

第 2 步:清理粉末槽

在打印箱体的顶部有两个从打印机的正面延伸到背面的粉末槽。这些槽用于储存要分配到成型室中的粉末。使用装有小刷子附件或柔性软管附件的真空装置,吸除槽中所有粉末。必要时使用压缩空气或气体除尘器来清除难以触及的区域的粉末。特别是要沿槽内壁和角落检查是否有粉末堆积。

如果之前打印过喷嘴套件,可以使用钩尖伸入槽中。

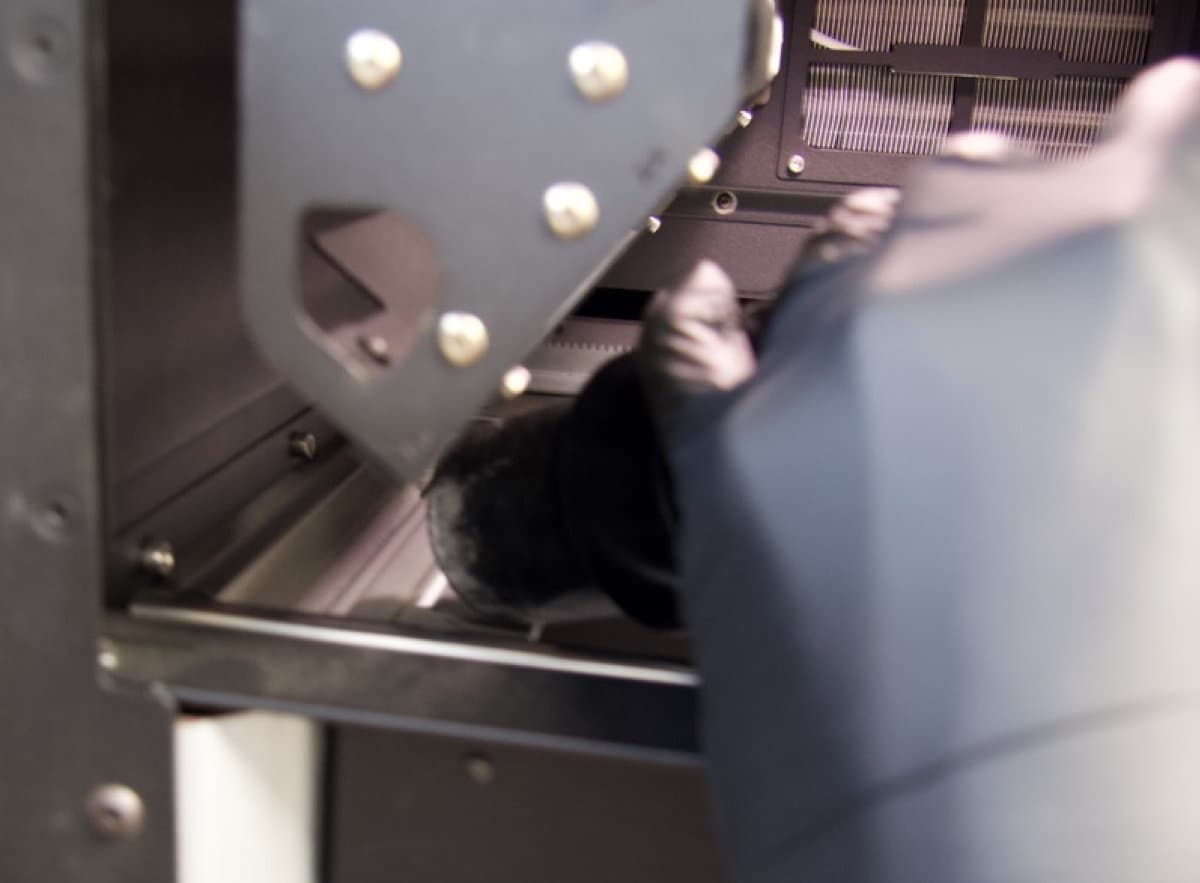

对左侧粉末槽进行真空清理

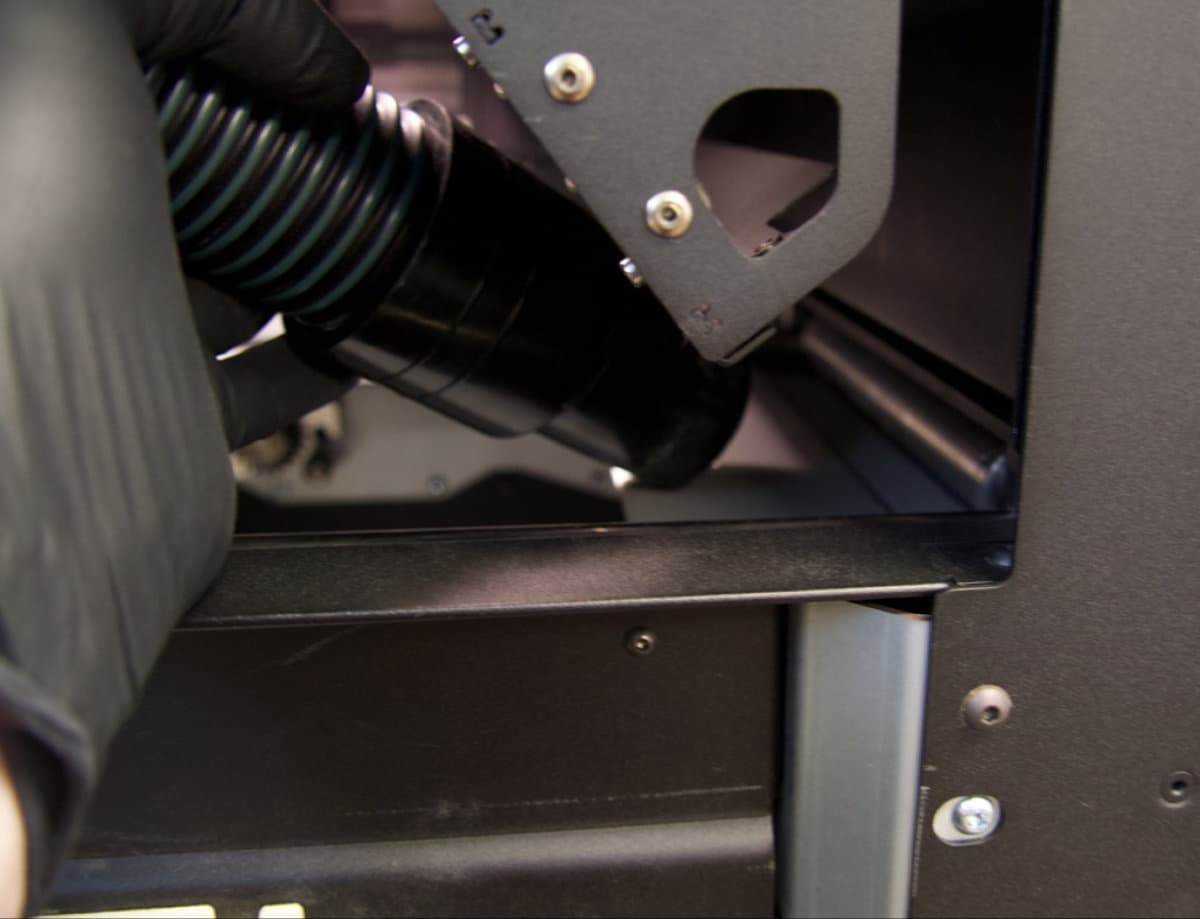

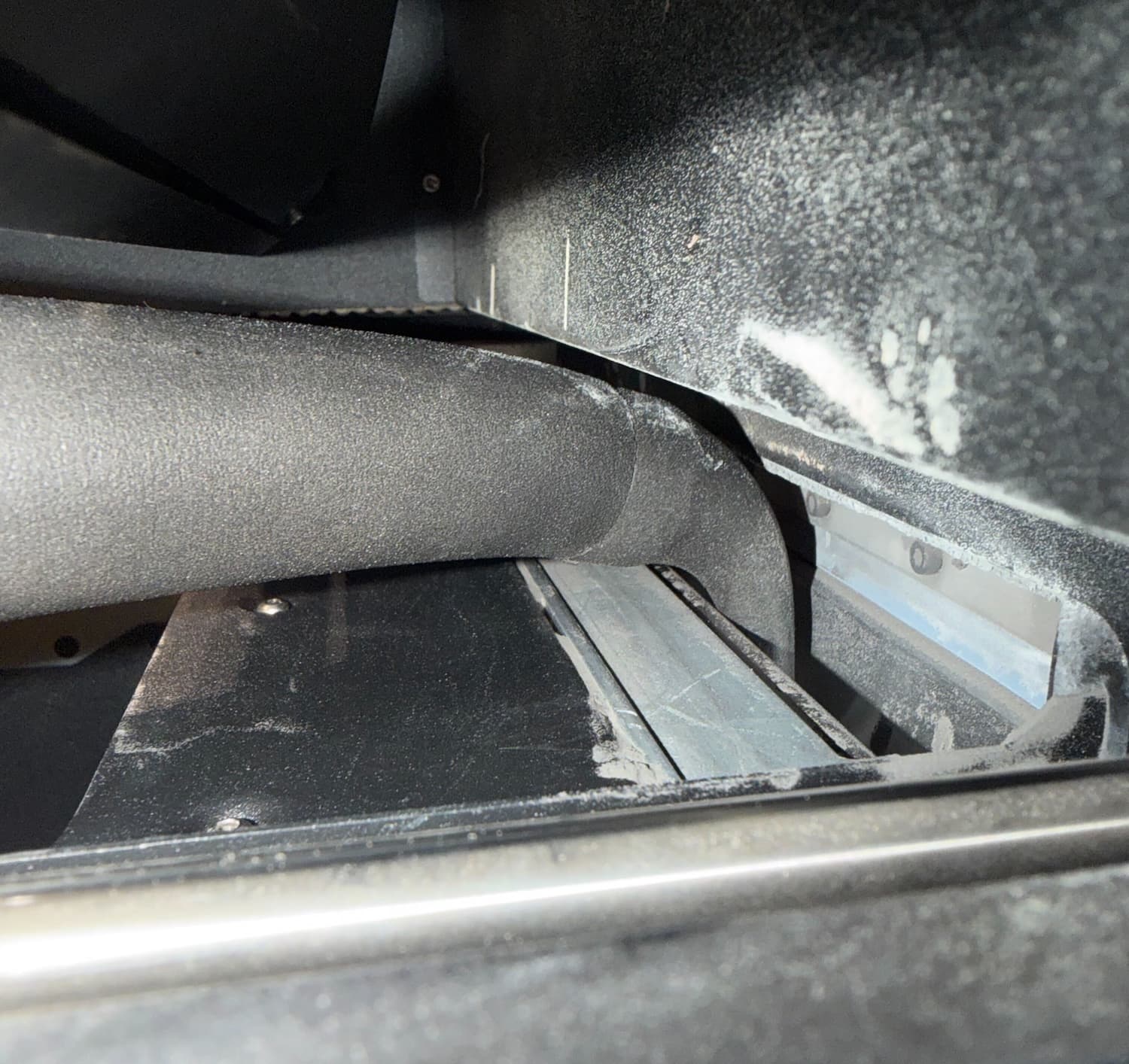

对右侧粉末槽进行真空清理
对右侧粉末槽进行真空清理

第 3 步:移动粉末槽马达

关闭打印箱体门,移动翻转马达,使粉末脱落,以便清理。

移动翻转板马达:

  1. 关闭打印箱体门。
  2. 在触摸屏上,点击扳手图标。将显示 Maintenance(维护)菜单。
  3. 点击 Motor Moves(马达动作)。将显示 Motor Moves(马达动作)界面,可以手动激活打印箱体中的各种马达。
替换文字

小心:

除非特别通知,在打印箱体门打开时,或在打印箱体顶部粉末处理装置的路径上存在任何物体时,请勿选择 Motor Moves(马达动作)菜单中的任何选项。活动部件存在挤压或缠结的危险。如有必要,可点击触摸屏上的 Stop(停止)按钮来停止马达动作。

  1. 点击 Flipper (Left)(翻转马达(左))和 Flipper (Right)(翻转马达(右))标题下的 CW(顺时针翻转)、CCW(逆时针翻转)和 Home(回复原位)箭头,可以顺时针、逆时针旋转左右翻转马达,或使其回复原位。反复移动翻转马达,并对粉末槽进行真空清理,直到干净为止。特别是要确保两个粉末槽的内边缘以及所有相邻组件处无任何粉末。

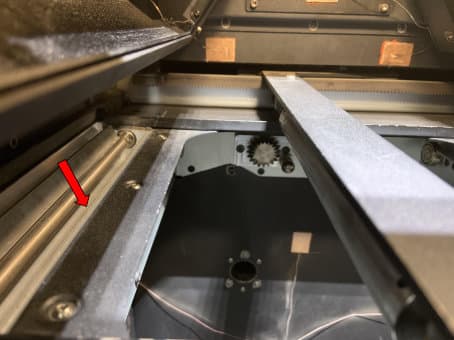

左侧粉末槽,箭头指向粉末槽的内边缘

第 4 步:检查料斗垫圈

清理完粉末槽后,检查打印机右侧粉末槽。检查粉末槽外边缘上垫圈的位置。将压缩空气吹入料斗可以使垫圈离开原位,进入重涂机路径。用一个薄的工具或穿戴手套的手指将垫圈推回槽边后面的位置。

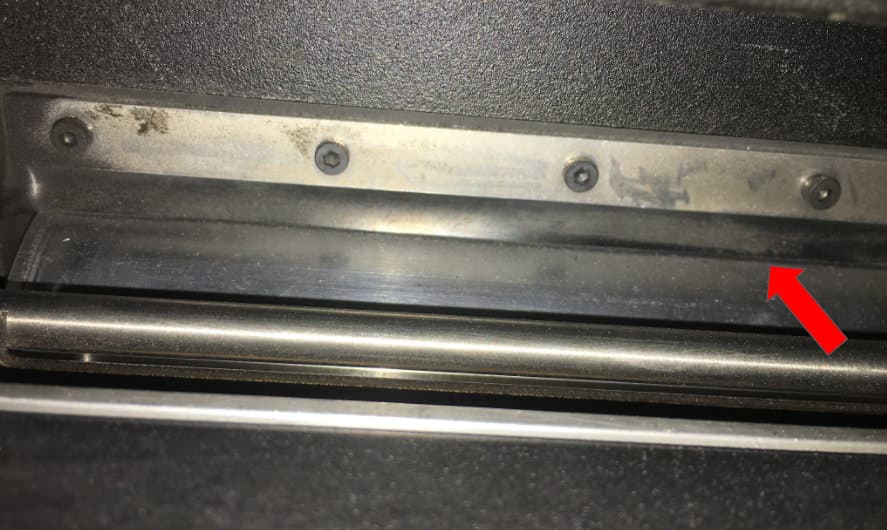

右侧粉末槽,箭头指向料斗垫圈

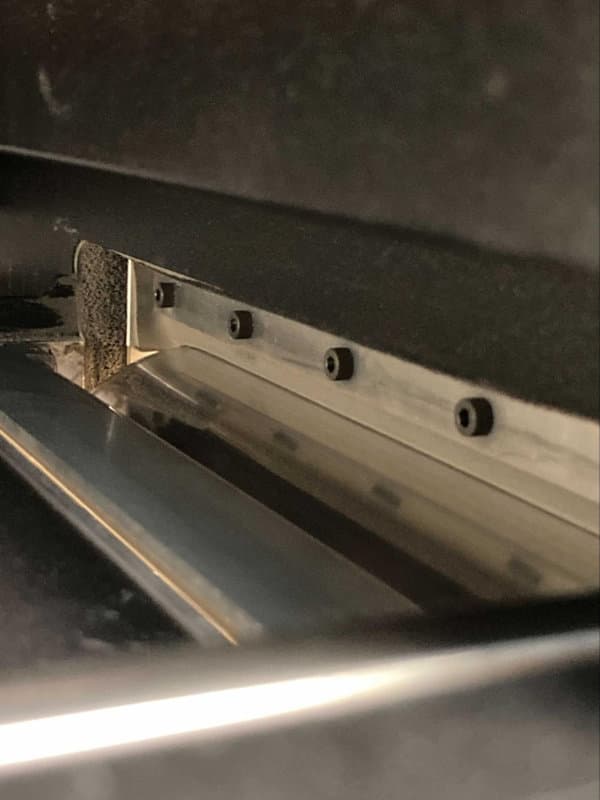

正确放置的料斗垫圈

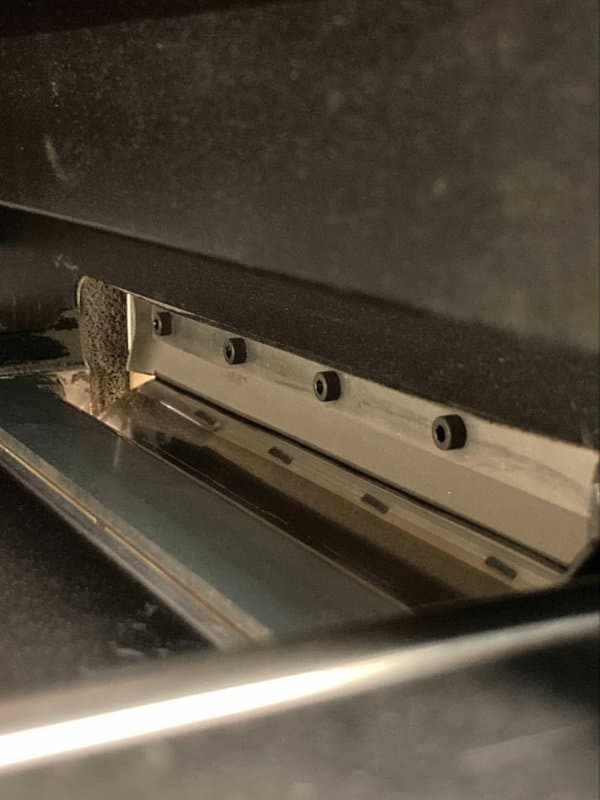

未正确放置的料斗垫圈,其与右侧粉末槽重叠
左图为正确放置在右侧粉末槽边缘后侧的料斗垫圈。
右图为未正确放置在右侧粉末槽的边缘后侧的料斗垫圈。垫圈与粉末槽重叠。

第 5 步:擦拭打印箱体

用干净的超细纤维布擦拭打印箱体,以去除任何残留的粉末。

第 6 步:擦拭重涂机

重涂机是一个在打印箱体顶部左右移动的杆,会将粉末分布在打印表面以形成新的打印层。

将重涂机移至清理位置:

  1. 关闭打印箱体门。
  2. 在触摸屏上,点击扳手图标。将显示 Maintenance(维护)菜单。
  3. 点击 Motor Moves(马达动作)。将显示 Motor Moves(马达动作)界面,可以手动激活打印箱体中的各种马达。

小心:

除非特别通知,在打印箱体门打开时,或在打印箱体顶部粉末处理装置的路径上存在任何物体时,请勿选择 Motor Moves(马达动作)菜单中的任何选项。活动部件存在挤压或缠结的危险。如有必要,可点击触摸屏上的 Stop(停止)按钮来停止马达动作。

  1. 点击 Recoater(重涂机)标题下的 Left(向左移动)和 Right(向右移动)箭头来移动重涂机。重涂机一边移动一边旋转,以改变暴露的区域。反复移动重涂机,用超细纤维布擦拭,直到干净为止。

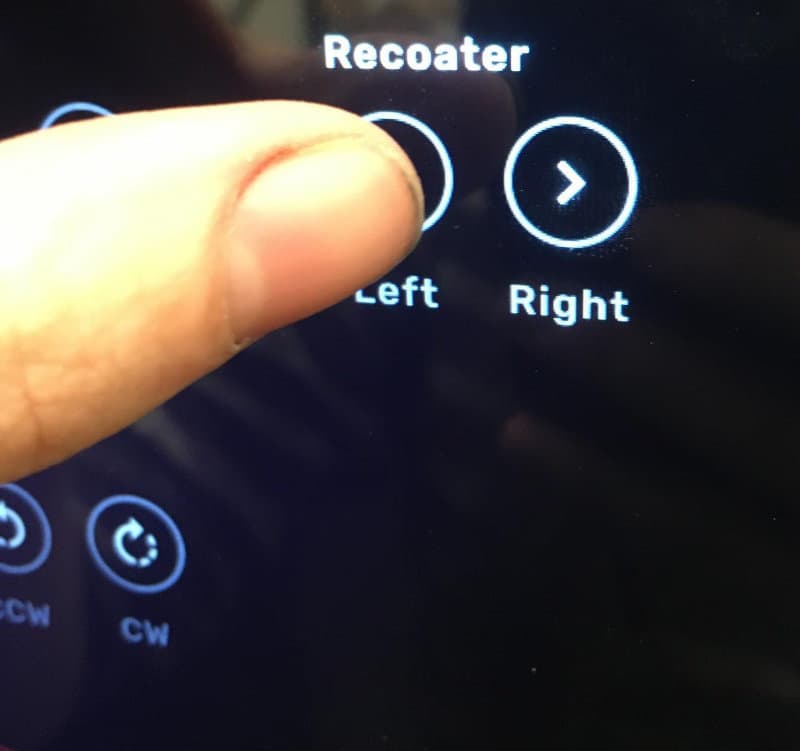

通过 Motor Moves(马达动作)界面移动 Fuse 1 的重涂机

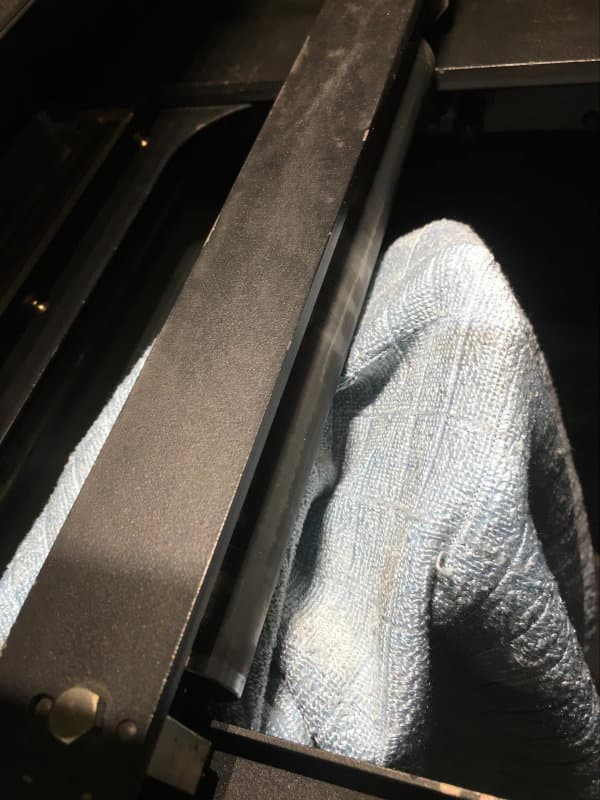

用超细纤维布擦拭 Fuse 1 的重涂机

注意:

如果在 Nylon 12 Powder 和 Nylon 12 GF Powder 或 Nylon 11 Powder 和 Nylon 11 CF Powder 之间切换,请在此处停止。如果要在其他两种材料之间切换,请继续按照以下清理步骤进行操作。

第 7 步:根据需要重复操作

重复清理料斗和打印箱体的步骤,直到凹陷处没有粉末并且所有表面都干净为止。交替清理料斗和打印箱体。

注:

可能需要多次重复上述步骤,才能清理干净所有表面。

清理表面和敏感组件

在清除了打印机中的所有粉末后,继续擦拭表面并清理敏感组件。

注:

可能需要多次操作以清除打印机表面和敏感组件上的所有粉末。根据需要重复以下步骤,直到所有表面完全干净。

清理打印箱体门

清理可能沉积在打印箱体门内侧的任何粉末,特别是垫圈后侧和四周。

第 1 步:对打印箱体门进行真空清理

将刷子附件连接到真空软管。对打印箱体门的内表面进行真空清理。

第 2 步:清理打印箱体门垫圈后侧

打印机箱体门的内表面有一个大的矩形垫圈。使用压缩空气或气体除尘器清除垫圈周围和后侧的粉末。

佩戴口罩的人头像(左手侧)

注意:



当使用压缩空气或气体除尘器清理机器时,应始终保持真空装置运行,以收集任何流散的粉末。

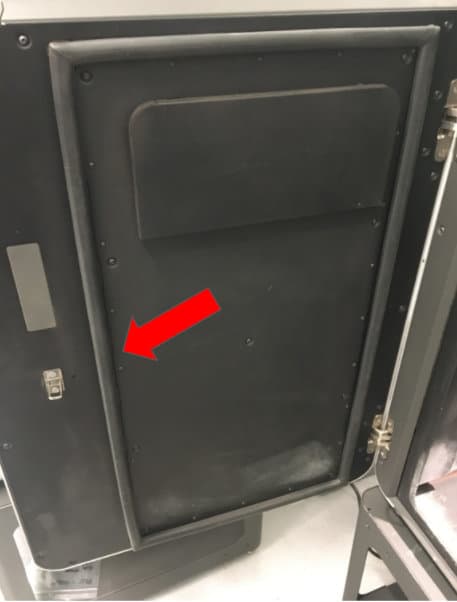

Fuse 1 的打印箱体门,箭头指向门内侧的垫圈

清理石英加热器

戴上一副干净的新丁腈手套。用洁净干燥的 PEC*PAD 小心地擦拭石英加热管。

警告:

加热管较脆,且皮肤油脂极易损坏和污染加热管。损坏或被污染的加热管在加热时可能会发生爆炸。如果加热管损坏或被污染,请勿开启机器。

第 1 步:擦拭加热管

在打印箱体的顶部有两根从打印机的正面延伸到背面的石英加热管。用洁净干燥的 PEC*PAD 轻轻地清理其中一根加热管,以清除所有粉末堆积物。用一个新的 PEC*PAD 重复此操作清理另一根加热管。

佩戴口罩的人头像(左手侧)

注意:

Human head (left-hand profile) wearing a mask

切勿直接用未穿戴手套的手处理加热管。一旦裸露的皮肤接触到石英玻璃,请用沾有乙醇的干净 PEC*PAD 彻底清理加热管。

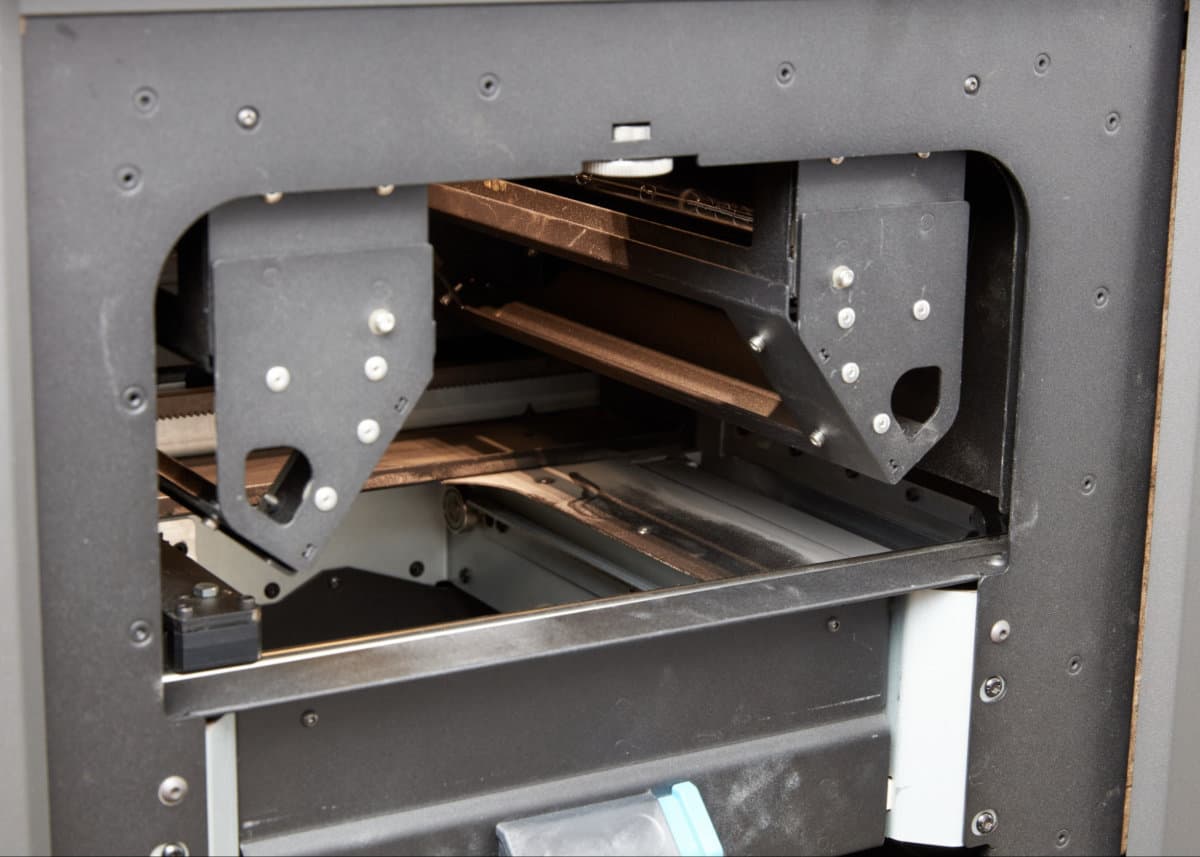

位于打印箱体顶部的 Fuse 1 加热管

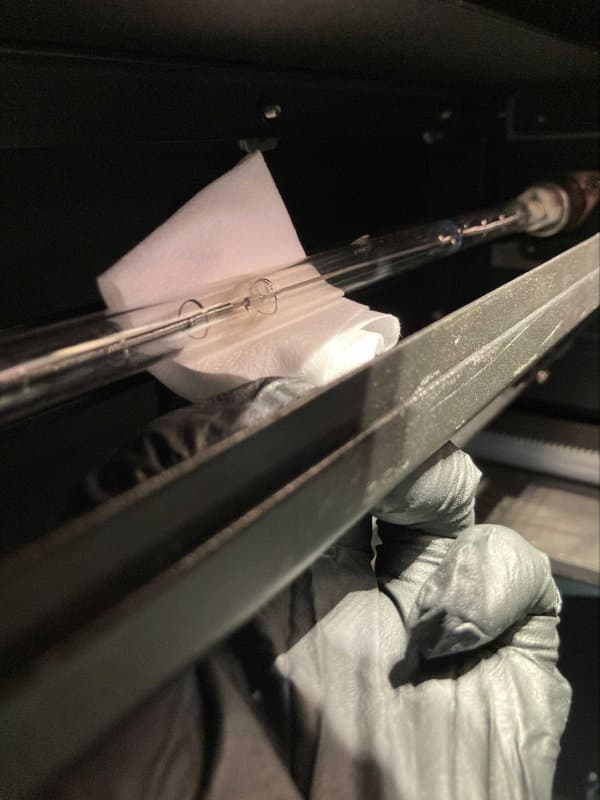

用 PEC*PAD 擦拭 Fuse 1 的加热管

清理光学器件和传感器表面

清理光学器件和传感器表面:光学盒、红外传感器和上部激光窗口。与日常维护相同,请遵循这些组件的常规清理程序。

第 1 步:清理光学盒

取出已安装好的光学盒,并进行清理,以清除清理过程中可能沉积在上面的任何粉末。

第 2 步:清洁上部激光窗口

检查和清洁上部激光窗口。重新安装光学盒。

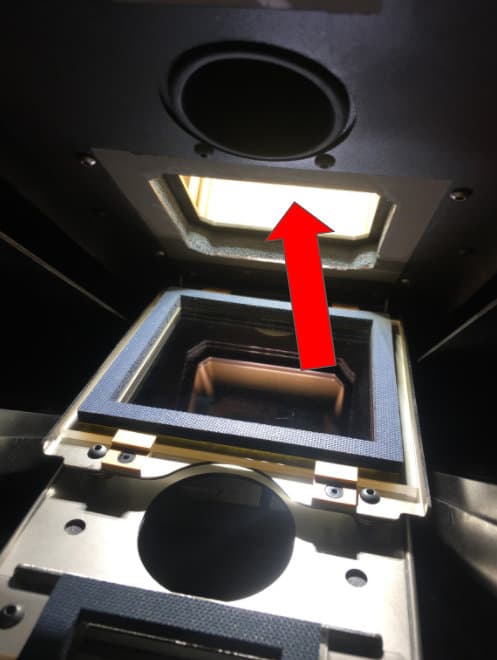

Fuse 1 的打印箱体,箭头指向上部激光窗口

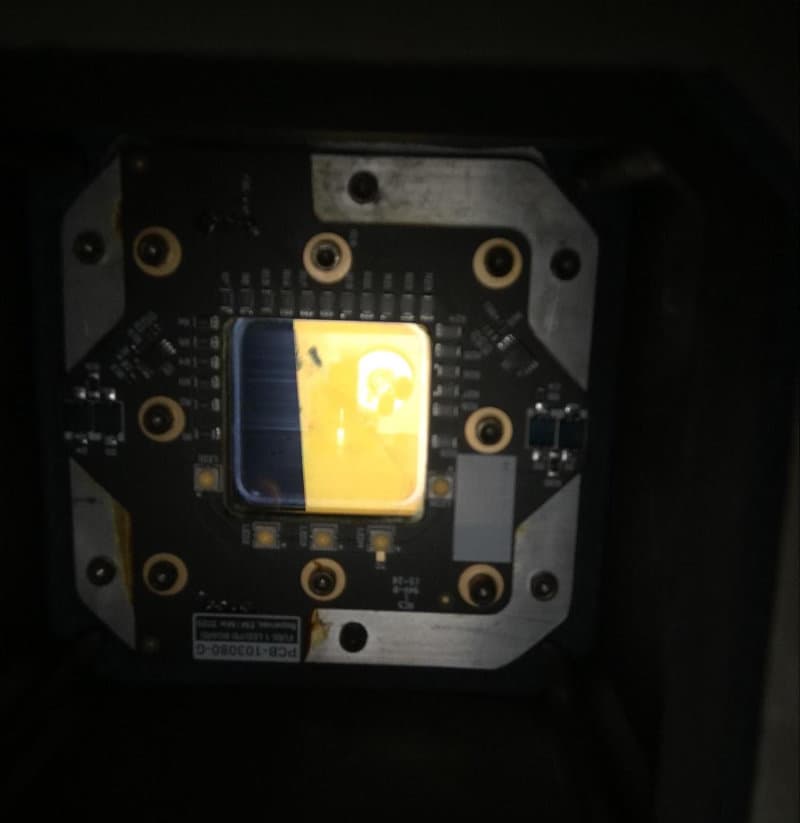

Fuse 1 的上部激光窗口

第 3 步:清洁红外传感器

打开打印机顶部的红外传感器盖板。清理红外传感器。重新安装传感器并合上红外传感器盖板。

清理空气过滤器

进行真空清理或更换空气过滤器,并清理相关的空气处理硬件。在清理过滤器的过程中,注意清除任何流散的粉末。

第 1 步:真空清理或更换空气过滤器

打开打印机右侧的过滤柜门。清理空气过滤器、排气管道和排气扇。也可同时更换进气过滤器和排气过滤器。

提示:

轻轻地用压缩空气、气体除尘器或软刷子将过滤器上的粉末敲至松动。

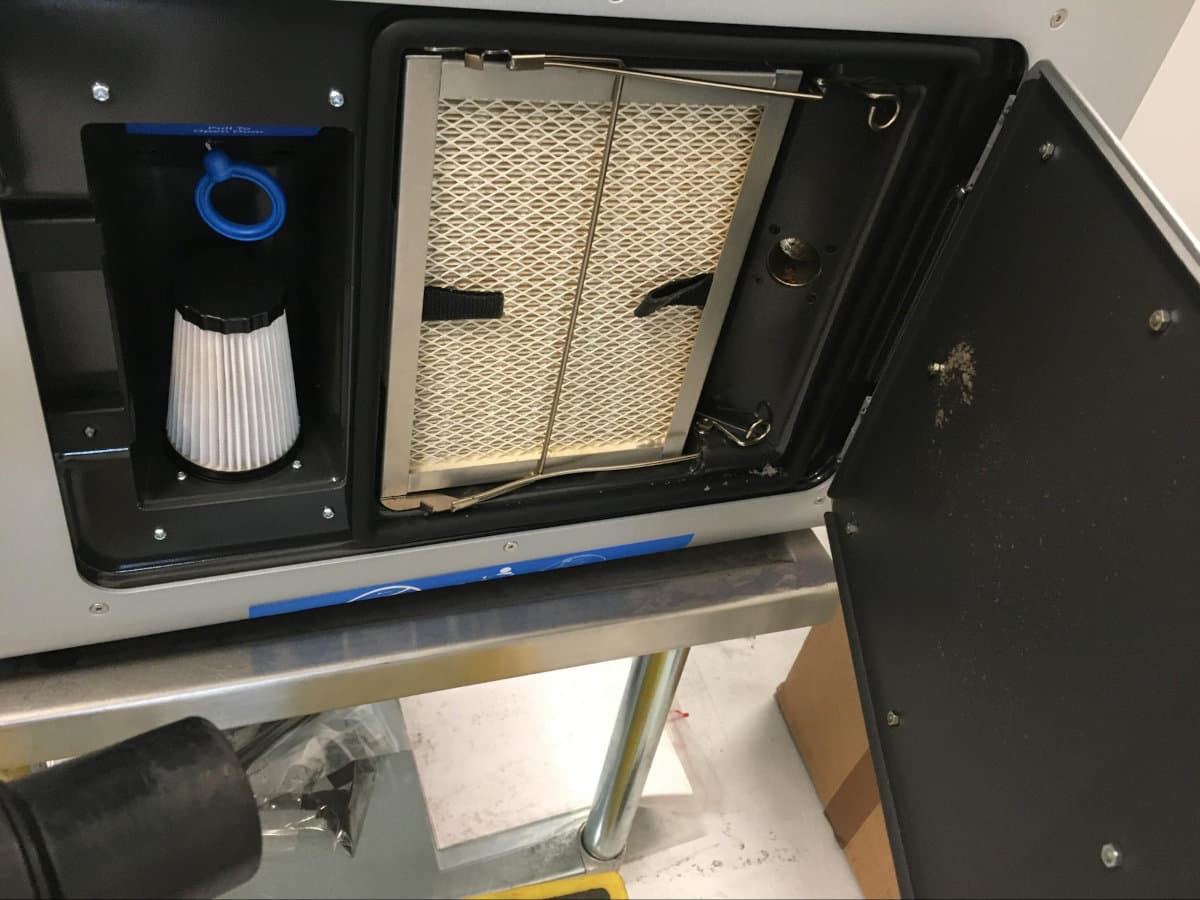

Fuse 1 的过滤柜

第 2 步:重新安装空气过滤器

重新安装过滤器,并关闭过滤柜门。

擦拭粉末料斗

最后用一块干净的超细纤维布擦拭料斗内部。如果用压缩空气来清理打印箱体内部,粉末可能会被吹回料斗中。

第 1 步:擦拭料斗

用干净的超细纤维布擦拭料斗内部,以清除任何残留的粉末。

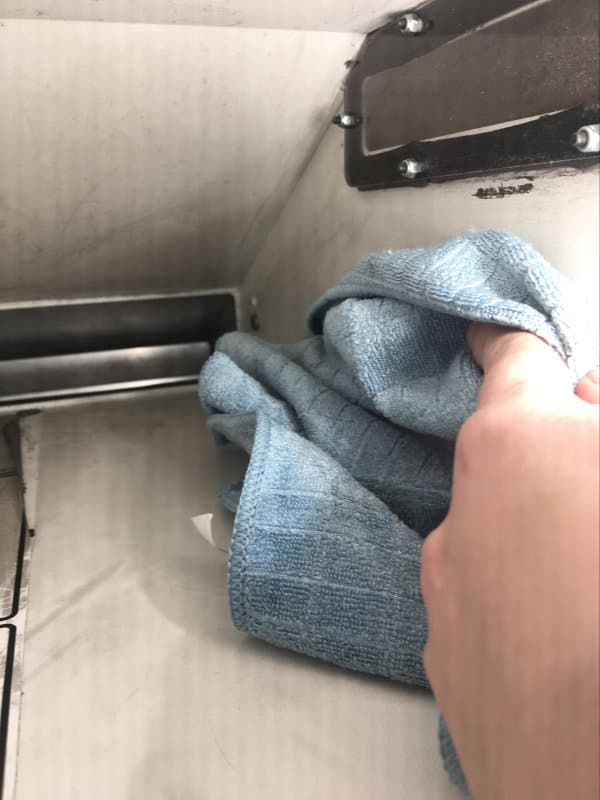

用超细纤维布擦拭 Fuse 1 的料斗内部

后续步骤

在重新检查所有表面并确认所有粉末都已从机器上清除后,则清理程序完成。

如果为了运输机器而清理机器,那么现在就可以进行包装。

注意:

一些材料有特定的机器设置要求,在用户界面中没有记录。请确保遵循所选材料的所有必要设置要求和部件设计准则:

密切注意打印初期是否有污染的迹象,如混用不同粉末类型造成的条痕或变色。如果出现污染,请停止打印,处理被污染的粉末,并重复本文所述的所有清理步骤。
