所需物品：
Formlabs：
- 上部激光窗口替换件 (RP-FS1-ULW-01)
第三方：
- 2.5mm 六角扳手（平头）
- 3mm 六角扳手（平头）
- 伸缩背光镜
- 防静电腕带
- 吹气球
- 带有静电耗散组件的合规真空装置，如 II 类 2 分区真空装置
- 用于处理打印机内粉末的适当个人防护装备 (PPE)
- 非反应性丁腈手套（至少三副）
- 聚酯棉签（随 Fuse 1 代打印机提供）
- 光学清洁布（随 Fuse 1 代打印机提供）
- 乙醇（99%，无水）或异丙醇
白皮书
更换 Fuse 1 代打印机上部激光窗口
更换 Fuse 1 代打印机上部激光窗口
上部激光窗口是 Fuse 1 代打印机的光路部分，用于保护激光准直仪、透镜和振镜免受污染。上部激光窗口损坏可能导致打印失败或其他意外问题。
请根据本指南更换 Fuse 1 代打印机的上部激光窗口。
预计时间：45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
准备打印机
概览： 准备好打印机以进行修复，并拆卸石英管加热器空间滤波器，以便更好地操作上部激光窗口。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。根据粉末的安全数据表，穿戴适合打印机中粉末的个人防护装备。
第 2 步：打开打印箱体门
使用触摸屏打开打印箱体门。如果已插入成型室，请拔下插头并将其取出。

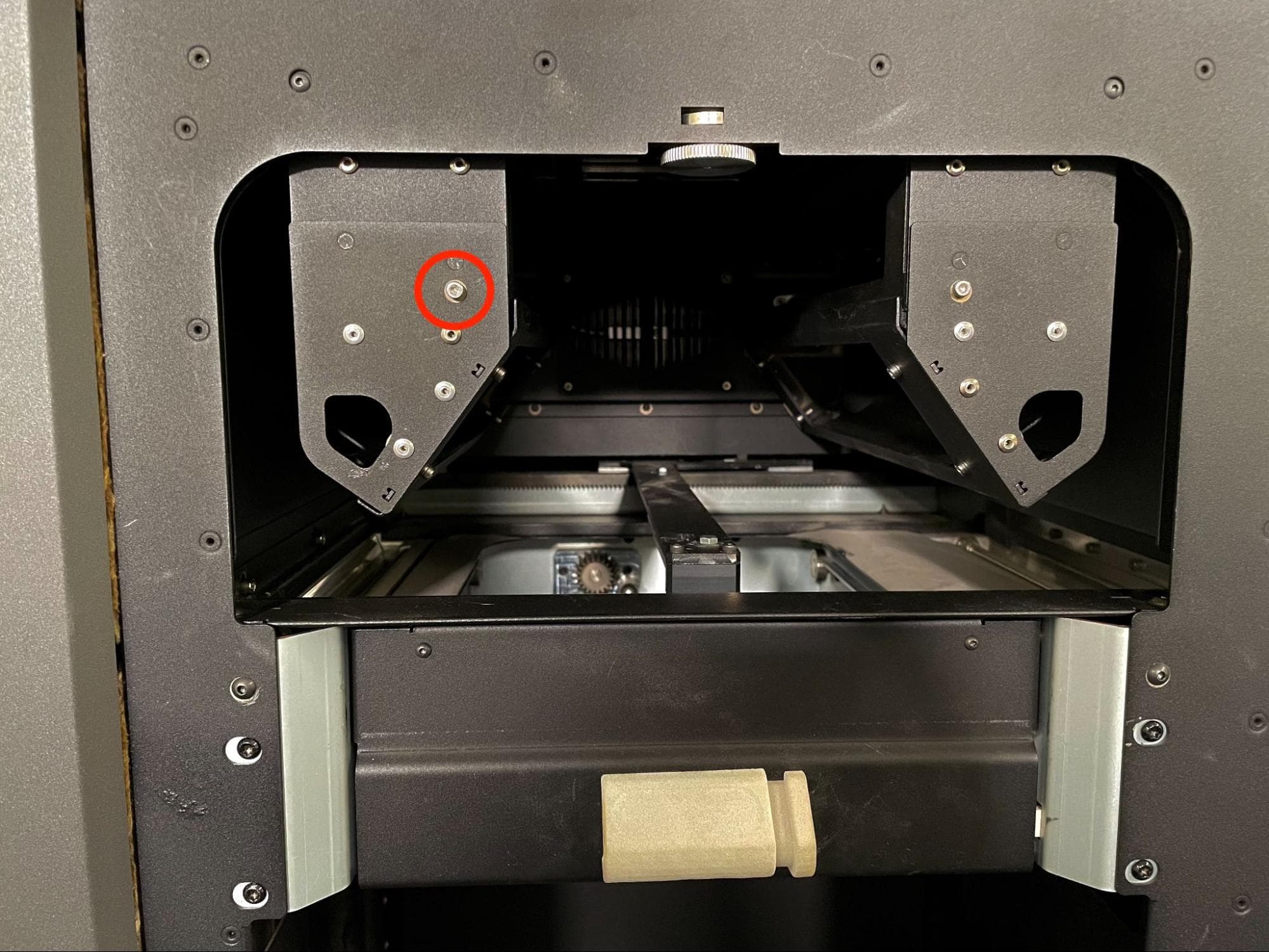

第 3 步：拧下空间滤波器固定螺丝
使用 2.5mm 六角扳手，拧下将任一石英管加热器的空间滤波器固定在框架上的 8.0mm M3 平头螺丝。

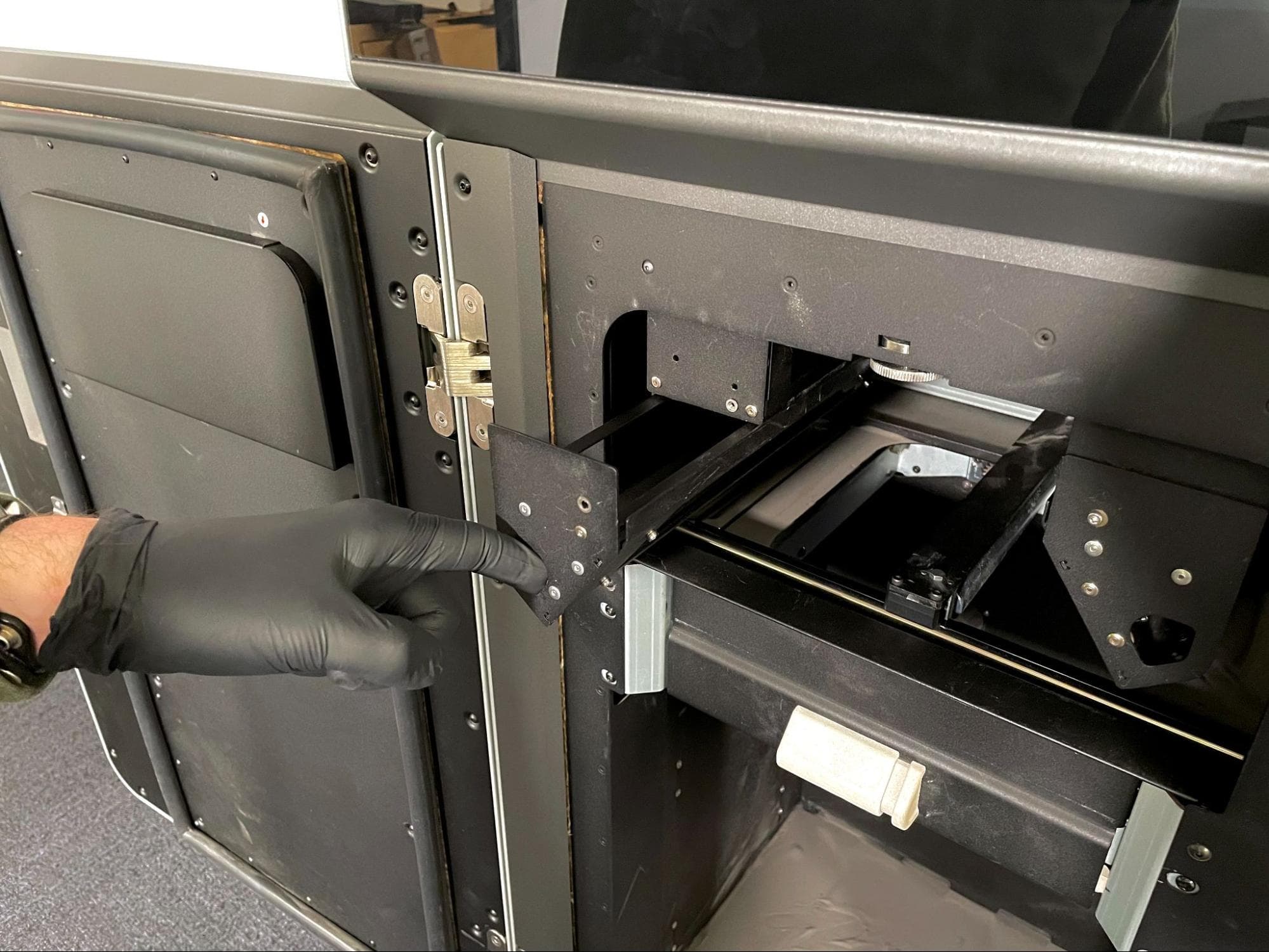

第 4 步：拆卸空间滤波器
将手指插入空间滤波器的槽中，将其从打印箱体中拉出。将空间滤波器放在一旁。
第 5 步：拆卸并取下第二个空间滤波器
对剩余的过滤器重复步骤 3－4。
第 6 步：清洁粉末处理系统
按照支持文档 清理 Fuse 1 代打印机中的所有粉末中的说明，清洁粉末槽、后部粉末架和打印箱体。
第 7 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸顶部面板
概览： 取下 顶部面板，以便操作打印机内部。

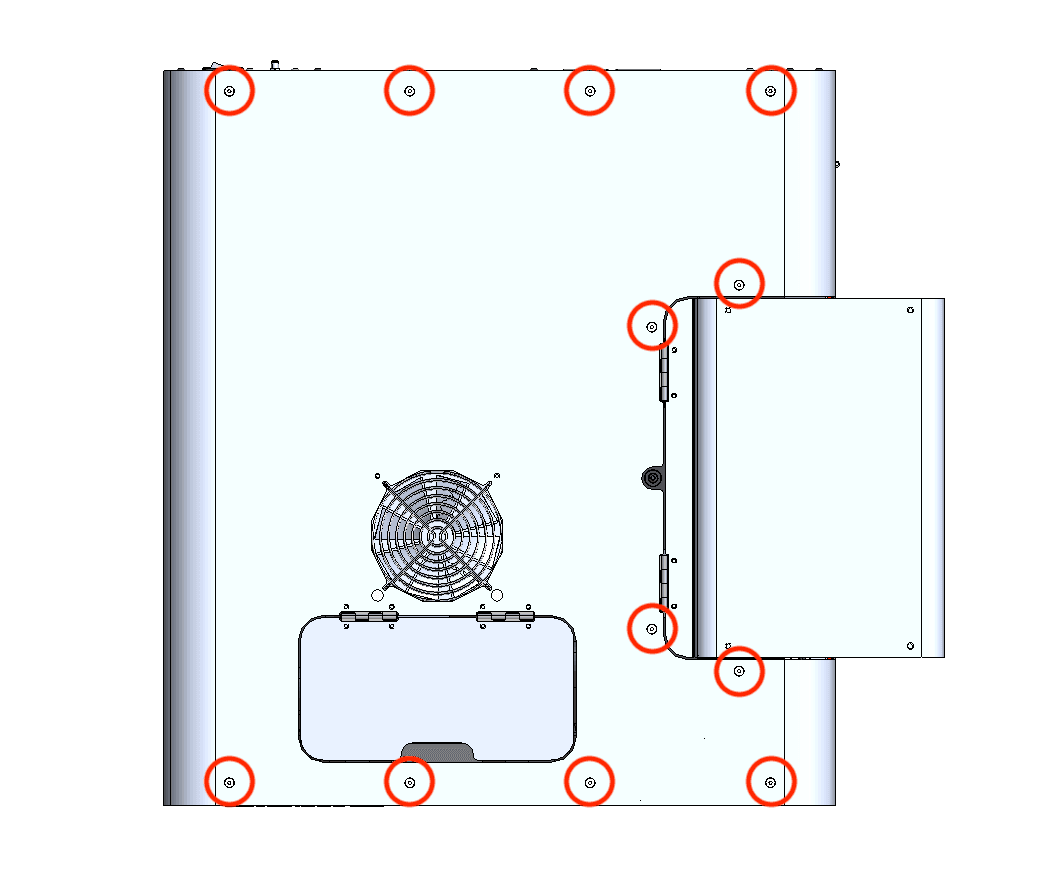

第 1 步：拧下顶部面板螺丝
使用 2.5mm 六角扳手，拧下 将顶部面板固定到打印机的 M4 沉头螺丝：
- 缓冲器侧前端的六颗 6mm 螺丝
- 打印机顶部的 12 颗 6mm 螺丝
- 料斗侧的八颗 6mm 螺丝
将螺丝放在一旁。
第 2 步：拆卸顶板
抓住红外传感器盖板和最后面的边缘，将顶部面板从打印机上抬起。将顶部面板放在一旁。
拆卸上部冷却护罩
概览： 拆卸上部冷却护罩，以便操作上部激光窗口。

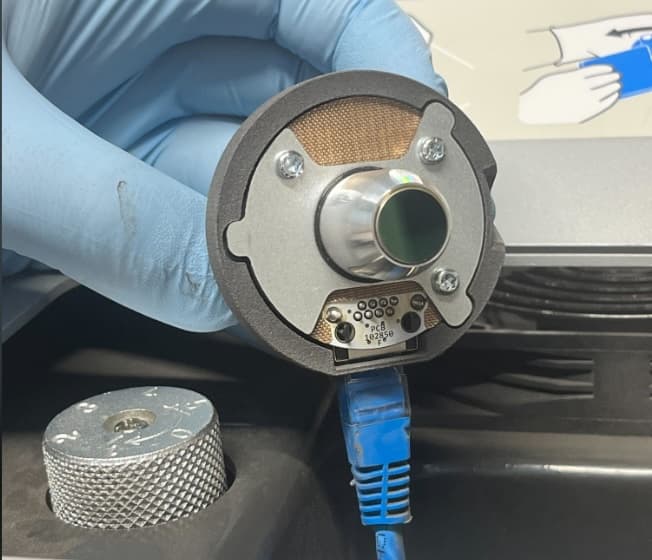

第 1 步：拆卸红外传感器
打开红外传感器面板的检修门，该面板位于打印机顶部料斗旁。抬起红外传感器并断开其电缆连接。将红外传感器放在平整的表面上，传感器窗口朝上。将红外传感器的电缆穿过塑料护罩。
第 2 步：拧下上部冷却护罩螺丝
使用 3mm 六角扳手，拧松并取下将上部冷却护罩固定在打印机上的四颗 8mm M4 内六角螺丝。请勿将上层冷却护罩与打印机分开。

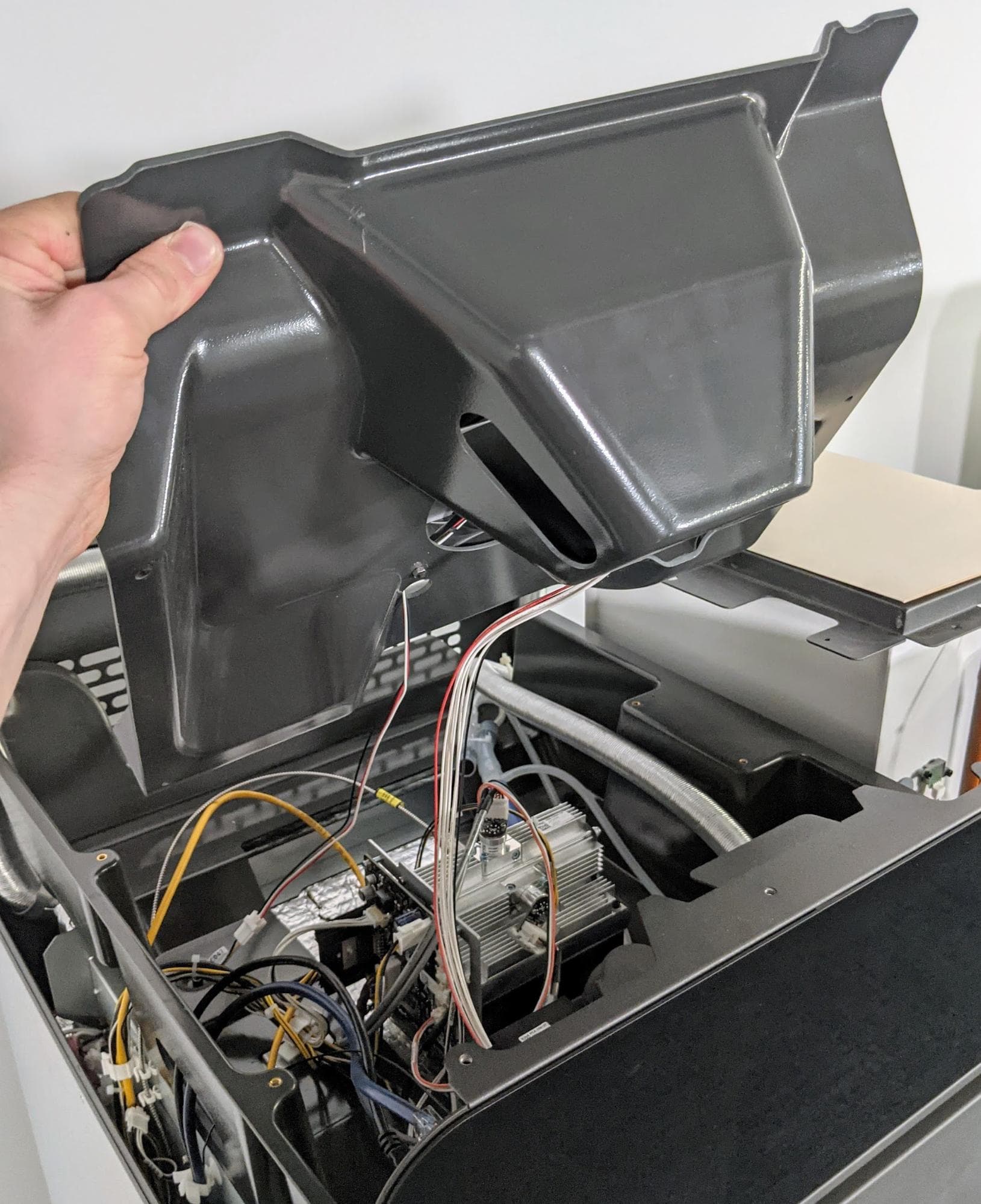

第 3 步：抬起上部冷却护罩
稍微抬起护罩即可，以便操作与其相连的电缆，但不要将塑料护罩的前缘与打印机顶部分开。
注意：
抬起塑料护罩时要小心，以免拉扯到连接在其上的电缆。

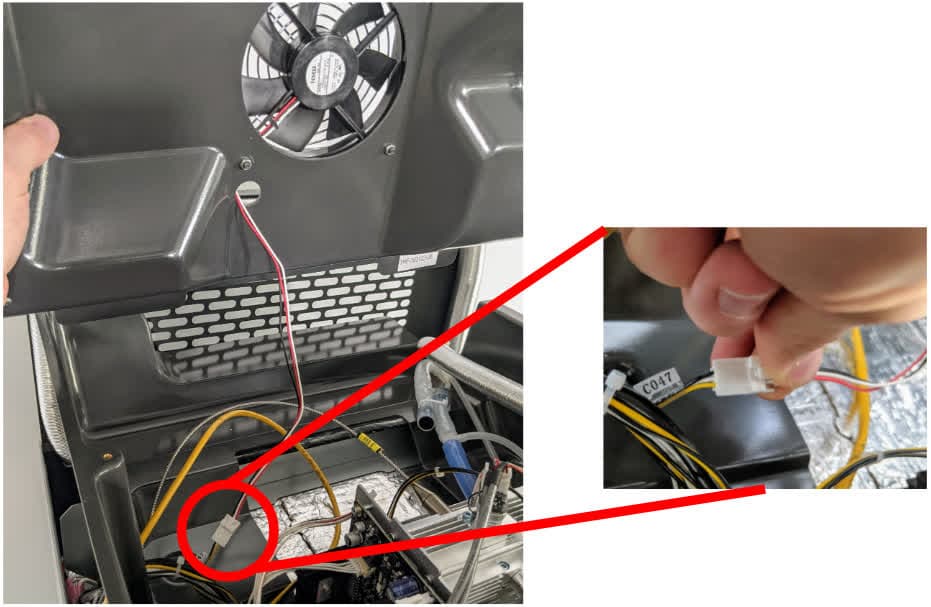

第 4 步：拔掉风扇电缆
挤压塑料锁销，从标有 C047 的连接器上断开风扇电缆。请勿拉扯单根电线，只能拉扯塑料连接器。
提示：
让一名操作员手持塑料护罩，另一名操作员拔掉电缆插头，可能更易于操作。
第 5 步：拔掉 RFID 读取器的插头（仅限 Fuse 1）
轻轻拉动白色连接器，从电路板上拔下 RFID 读取板的电缆。

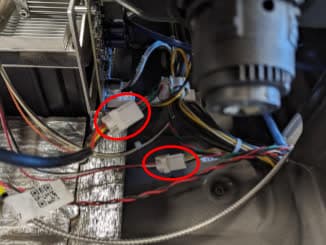

第 6 步：断开氮气阀电缆和氮气压力传感器电缆（仅 Fuse 1+ 30W）
断开氮气电磁阀与标有 F1+ Nitro N2 Valve Cable 的电缆之间的连接。断开氮气压力传感器与标有 F1+ Nitro Pressure Sensor Cable（F1+ 氮气压力传感器电缆） 的电缆之间的连接。
对于每个电缆，打开插片并拉开塑料连接器，断开电缆连接。请勿拉动电线本身。
第 7 步：断开上部冷却护罩的管子连接（仅限 Fuse 1+ 30W）
找到冷却护罩后侧的黄铜三通接头。向下推动黄铜环，同时拉动 塑料管以断开连接
找到打印机后部料斗侧的黄铜弯头接头。向下推黄铜环，同时拉动塑料管将其断开。
为避免混淆管子，请使用永久性记号笔或胶带进行标记。
第 8 步：拆卸上部冷却护罩
将上部冷却护罩与打印机分离，放在一旁。
拆卸原有的上部激光窗口
概览：拔下插头并拆卸原有的上部激光窗口。
第 1 步：准备拆卸上部激光窗口
戴上防静电腕带并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。戴上一副干净的丁腈手套。

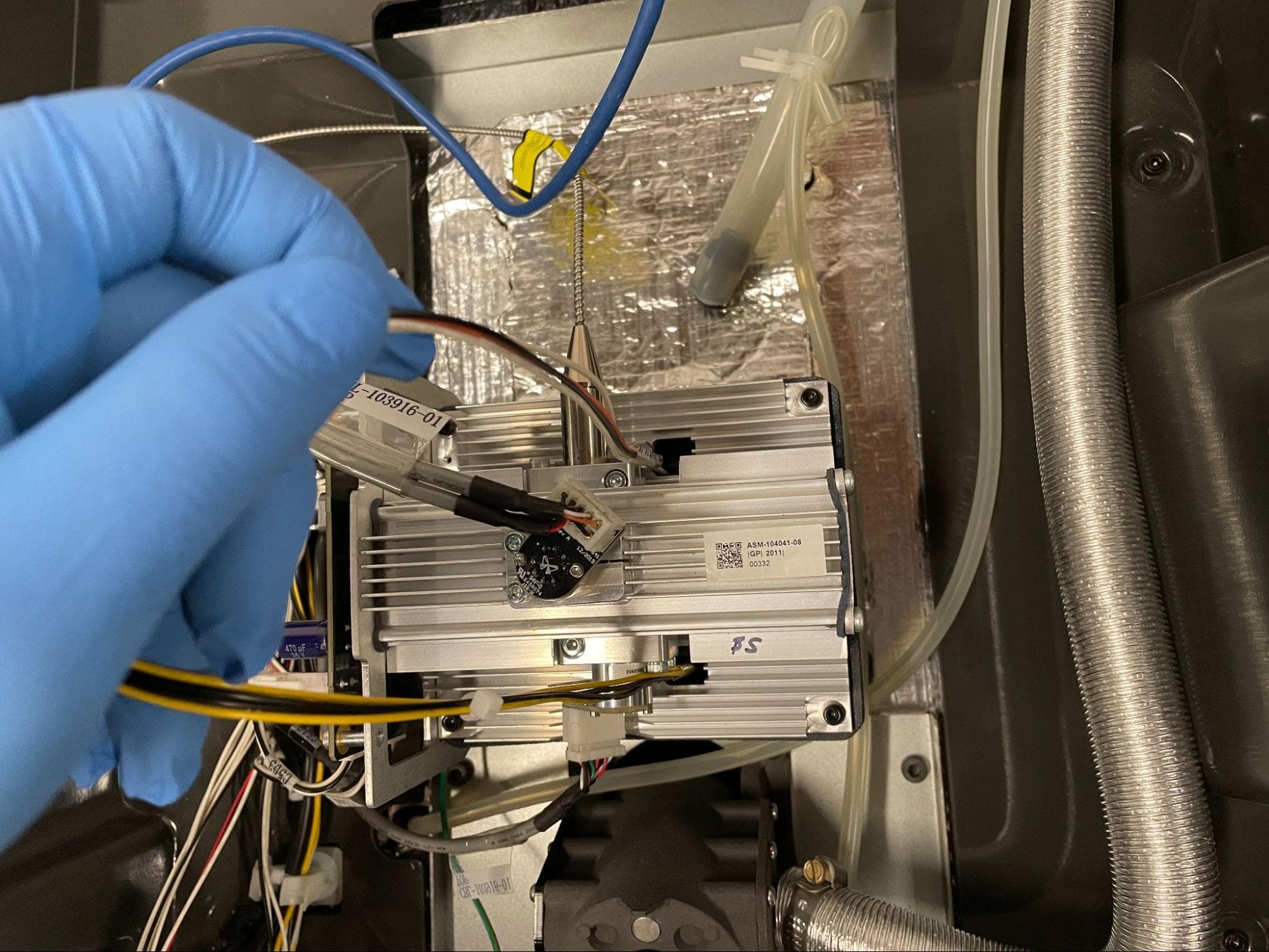

第 2 步：检查上部激光窗口电缆
在打印机顶部，找到位于振镜模块内的两个连接器，分别标有 C049 和 C034。检查这些电缆是否与其他电缆缠绕在一起，并且是连接到振镜模块的最上方电缆。如果不符合要求，请断开每条电缆，将其与其他缠绕的电缆分开，然后再重新连接到各自的连接器。请勿剪断或拆除任何电缆线束上的任何束线带，以便重新布线。
两根电缆都要留出足够的松弛度，以便在上部激光窗口下降到下方的激光护罩时，电缆可以随之移动。
注：
本节中的照片显示的是 Fuse 1，但 Fuse 1+ 30W 打印机的操作过程相同。
第 3 步：打开打印箱体门
打开过滤柜门，然后拉动蓝色释放手柄，手动打开打印箱体门。这样就有足够的空间来拆卸显示屏组件。
第 4 步：拆卸光学盒
取出光学盒（如果已安装），然后关闭光学盒托盘。将光学盒放在一旁。
第 5 步：拧松上部激光窗口安装螺丝

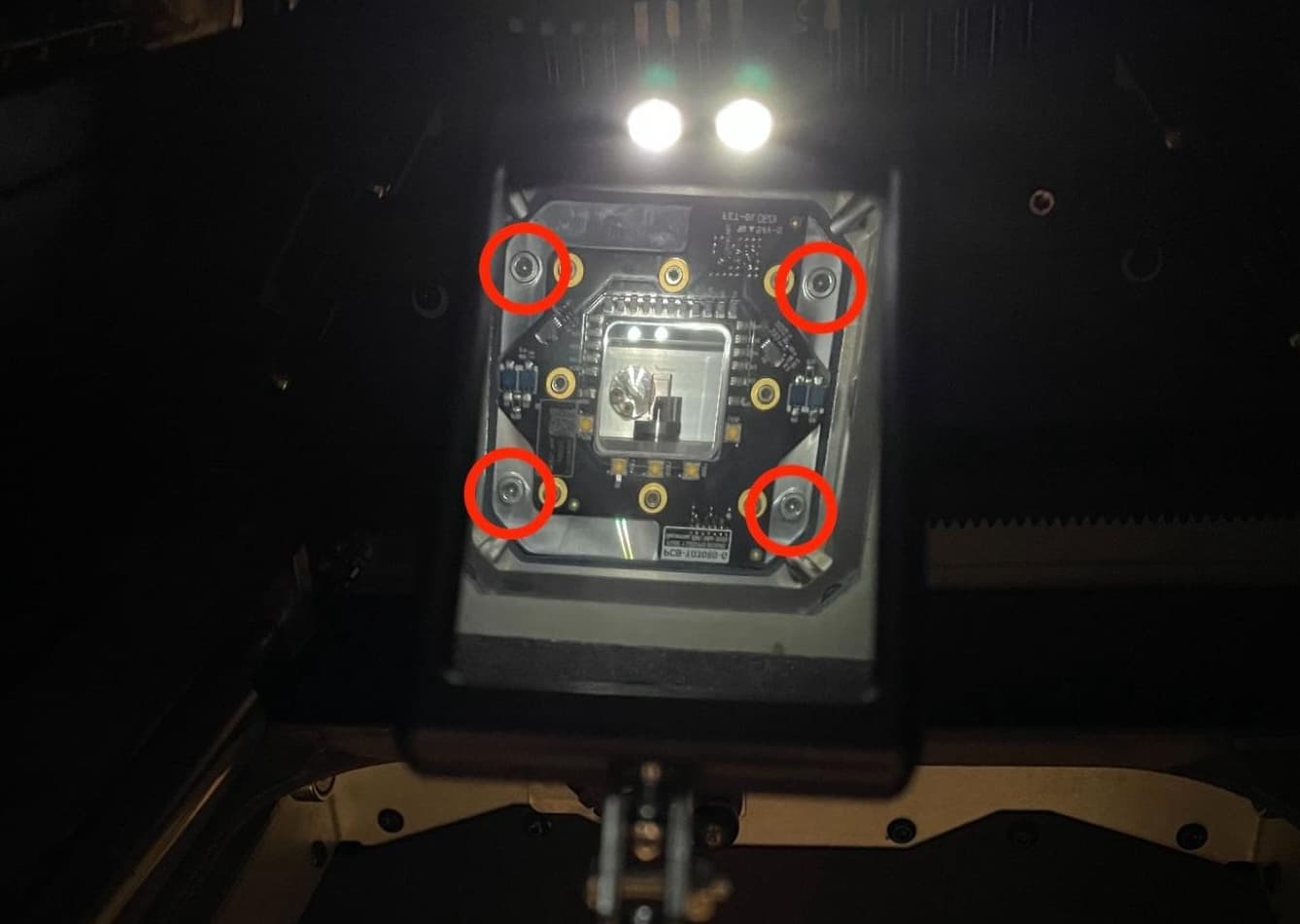

使用带照明的伸缩镜，在激光罩内部找到将上部激光窗口固定在振镜模块上的四颗 M4 内六角螺丝。使用 3mm 六角扳手，拧松四颗螺丝，但不要将其取下。请勿拧下将电路板固定在上部激光窗口上的较小螺丝。
注：
拧松螺丝后，停止拧动。 挑 螺丝为固定式，但如果在最初从振镜模块上拧松后继续拧动，螺丝可能会被拧下。
第 6 步：放下上部激光窗口
如果在拧下螺丝后，窗口板未立即与振镜模块脱开，请将标有 C049 和 C034 的电缆直接向下穿过振镜模块。该操作将使上部激光窗口的垫圈从振镜模块脱离。
请勿 使上部激光窗口突然掉落缓慢均匀地将两根电缆的松弛部分送入振镜模块，使窗口能够平稳下降。
继续小心地将电缆送入激光罩，直到上部激光窗口板到达激光罩的底部。

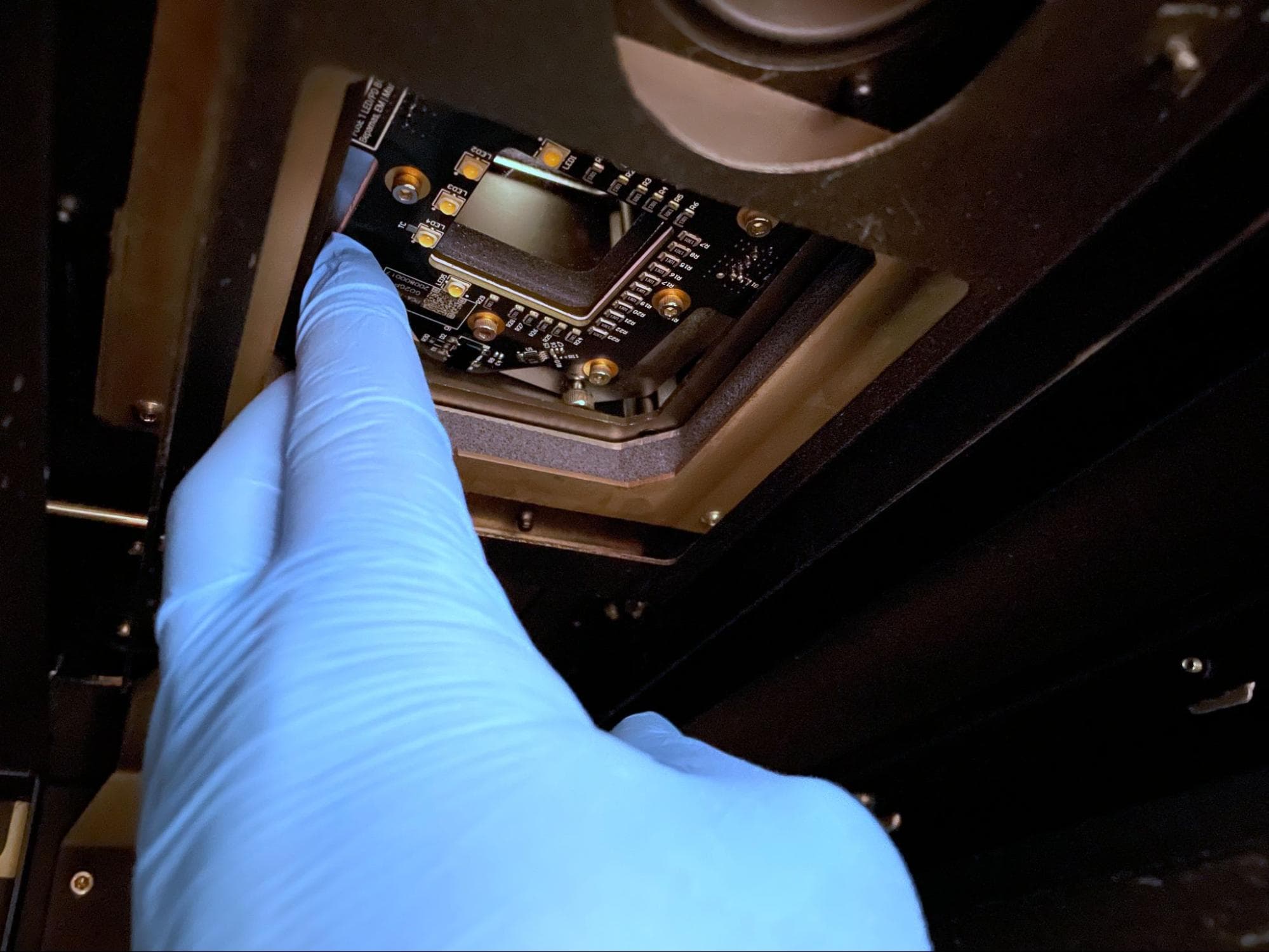

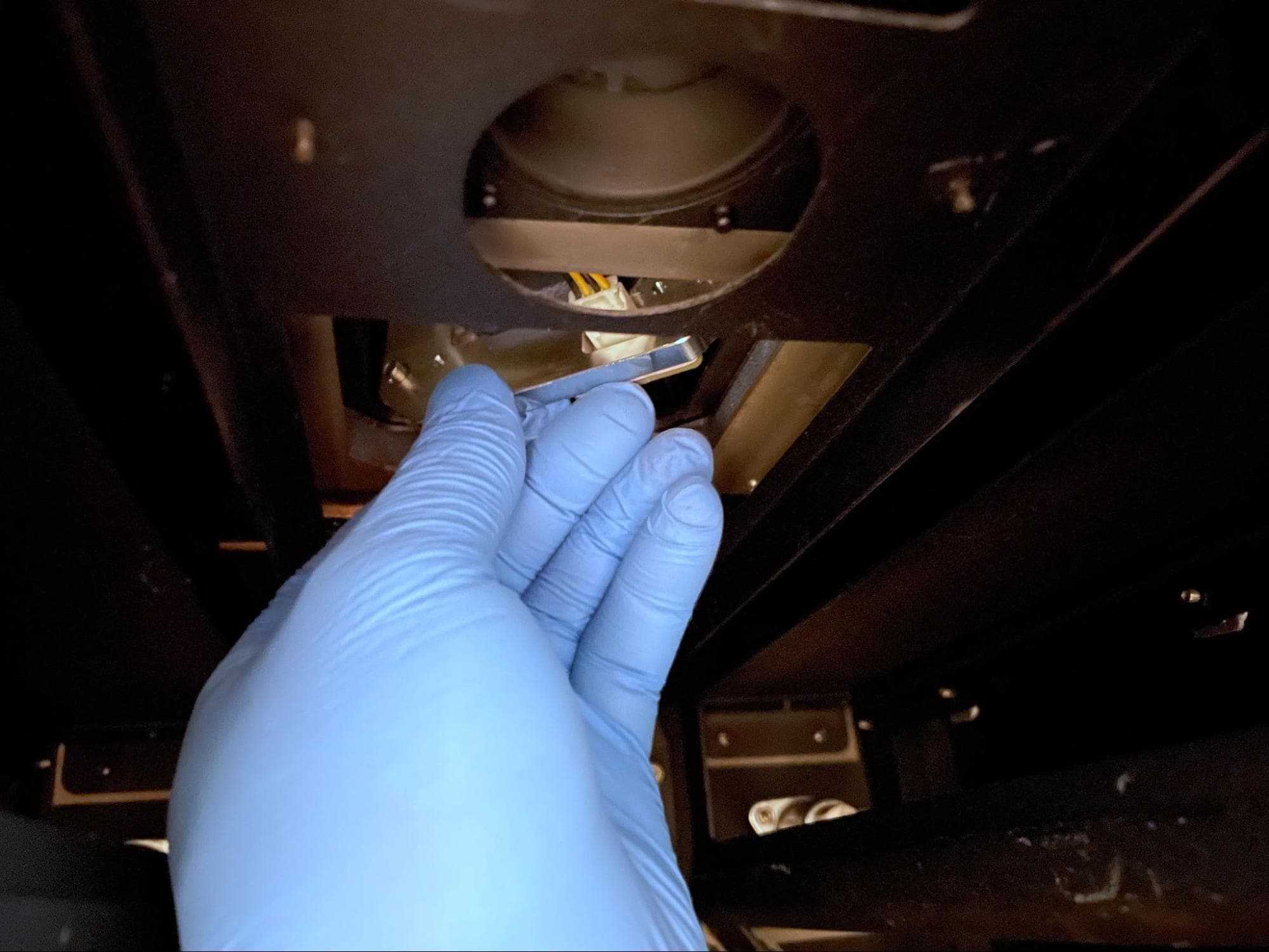

第 7 步：通过激光罩降低上部激光窗口
伸手进入激光罩，轻轻向上推动窗口板的一侧。用手抓住窗口板然后旋转，使其穿过激光罩的底部。请勿拆卸上部激光窗口，因为它仍通过两根电缆与打印机相连。
第 8 步：断开上部激光窗口电缆
断开上部激光窗口的两根电缆。将窗口放在一旁，以便与电子废弃物一同处置。
安装上部激光窗口替换件
概览：连接、安装并固定上部激光窗口替换件。
第 1 步：准备新的上部激光窗口
戴上一副干净的丁腈手套。 准备一个平整的工作面，确保无粉末或任何其他类型的碎屑。从包装中取出新的上部激光窗口，电路板朝上放置在准备好的工作台上。

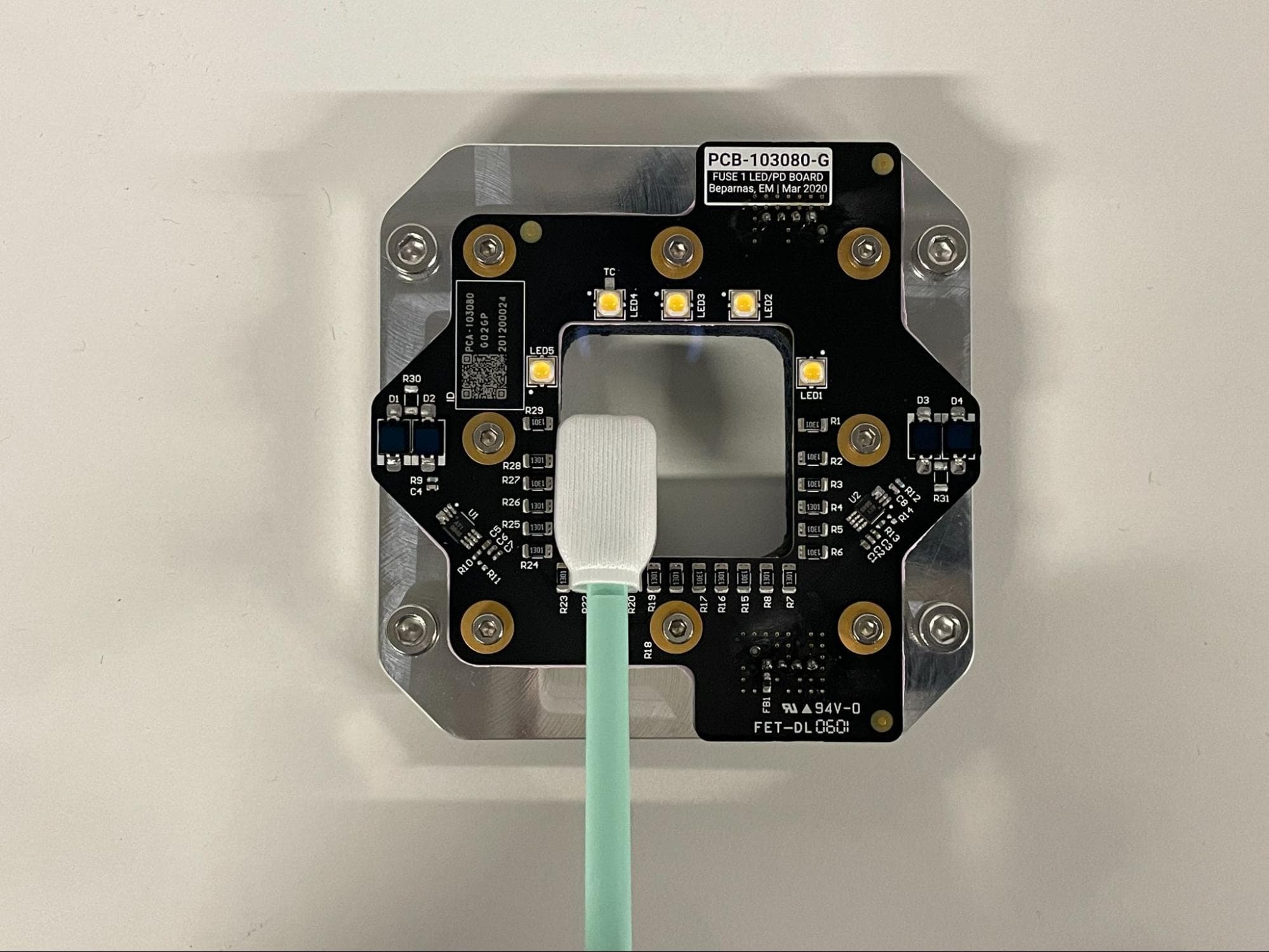

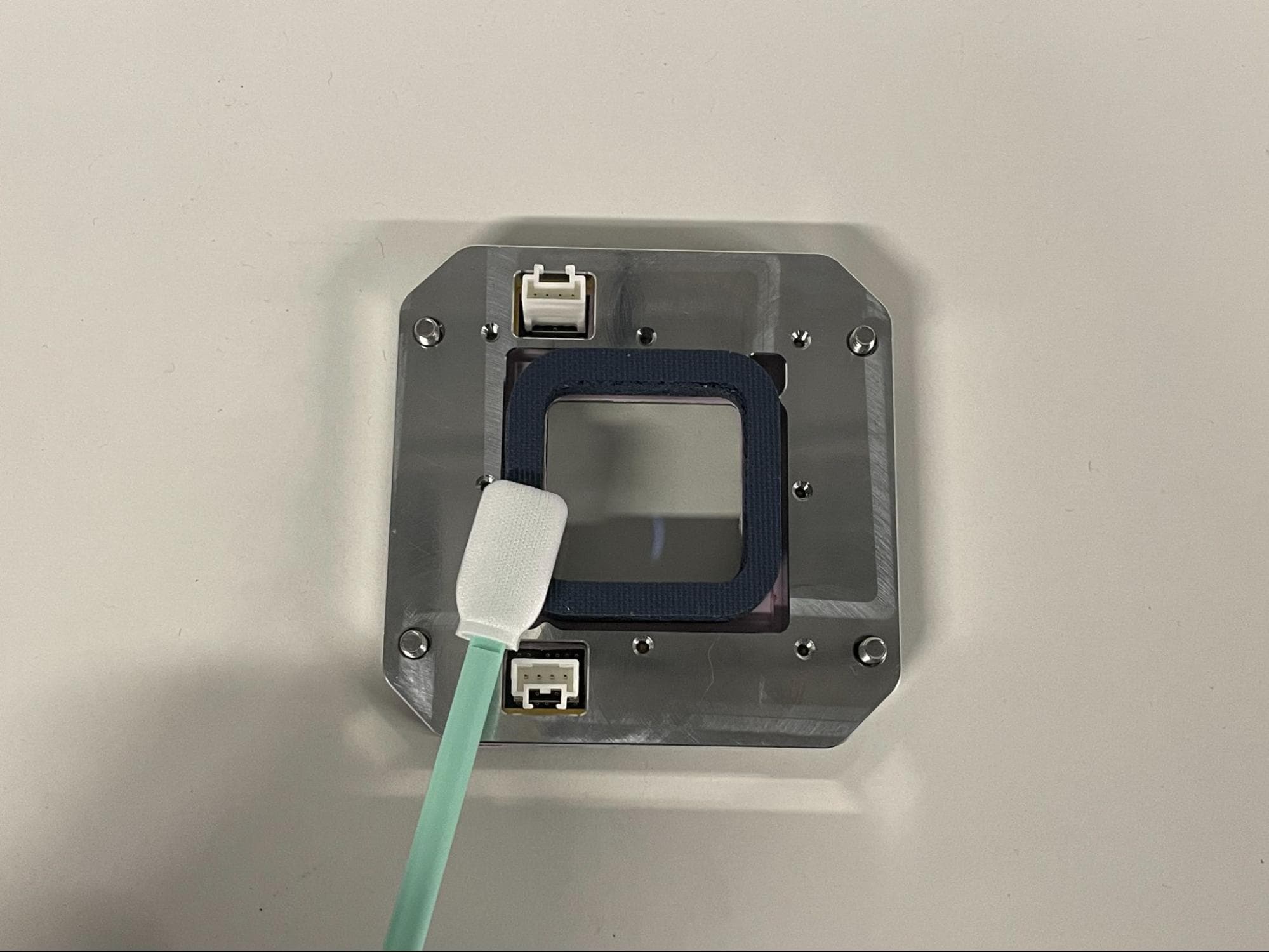

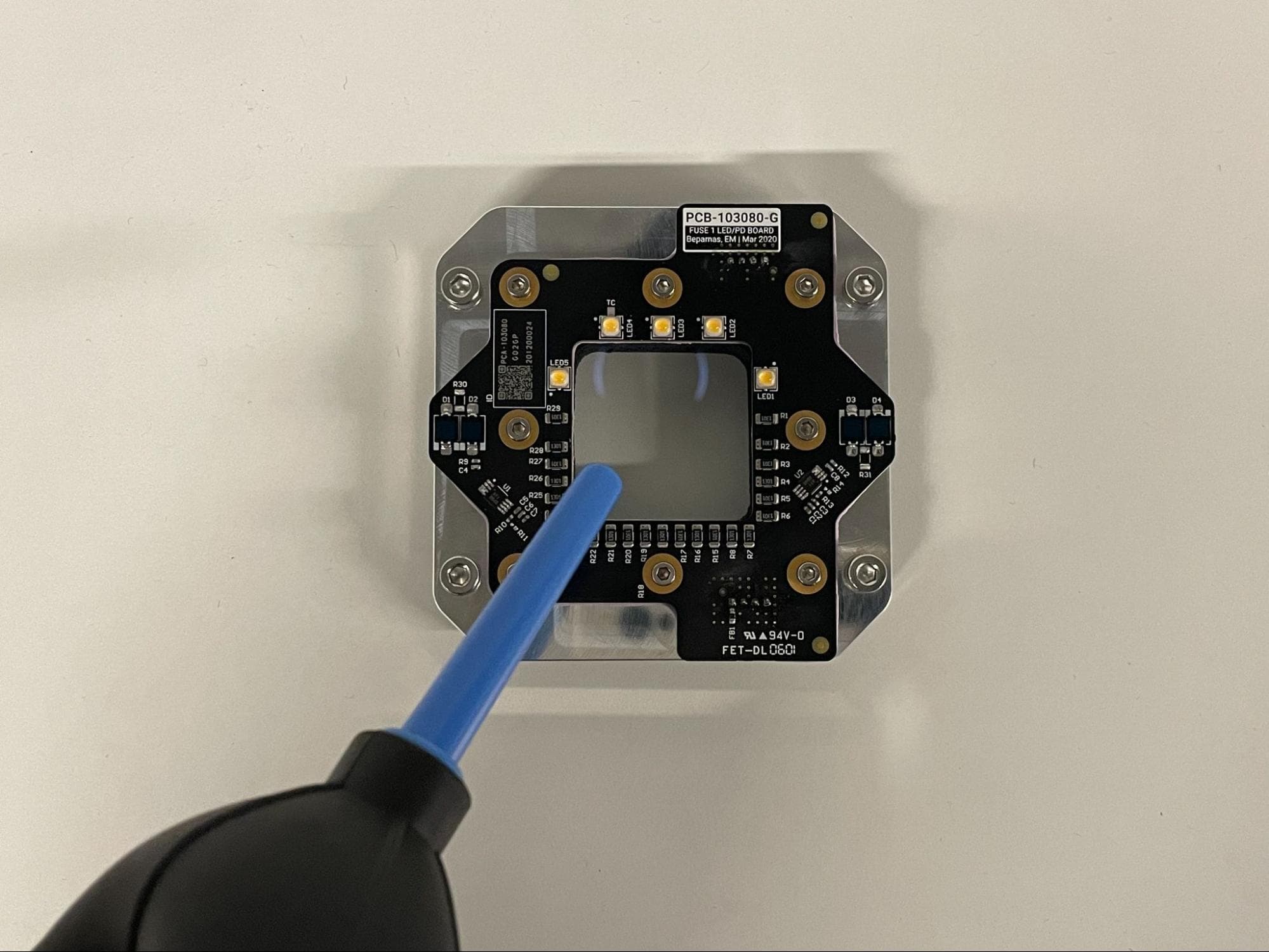

第 2 步：清洁上部激光窗口的下侧
从各个角度检查窗口，确保没有污渍、条纹或瑕疵。如果工作区顶部照明不足以完成检查，可能需要使用手电筒来彻底检查窗口。如果窗口脏污：
- 使用球形除尘器轻轻清除窗口上的灰尘或绒毛。
- 如果除尘后仍有污染物，可使用全新干燥的聚酯棉签沿同一方向轻轻擦拭窗口。如有必要，可沿垂直方向再擦拭一次。
- 如果除尘和干擦后仍有污染物残留，请使用 少量乙醇 然后重复擦拭过程
第 3 步：清洁上部激光窗口的上侧
将新的窗口翻过来，检查另一侧的垫圈。确保垫圈的顶面没有任何碎屑或残留物。如果垫圈不干净， 少量乙醇 然后沿同一方向轻轻地擦拭垫圈。

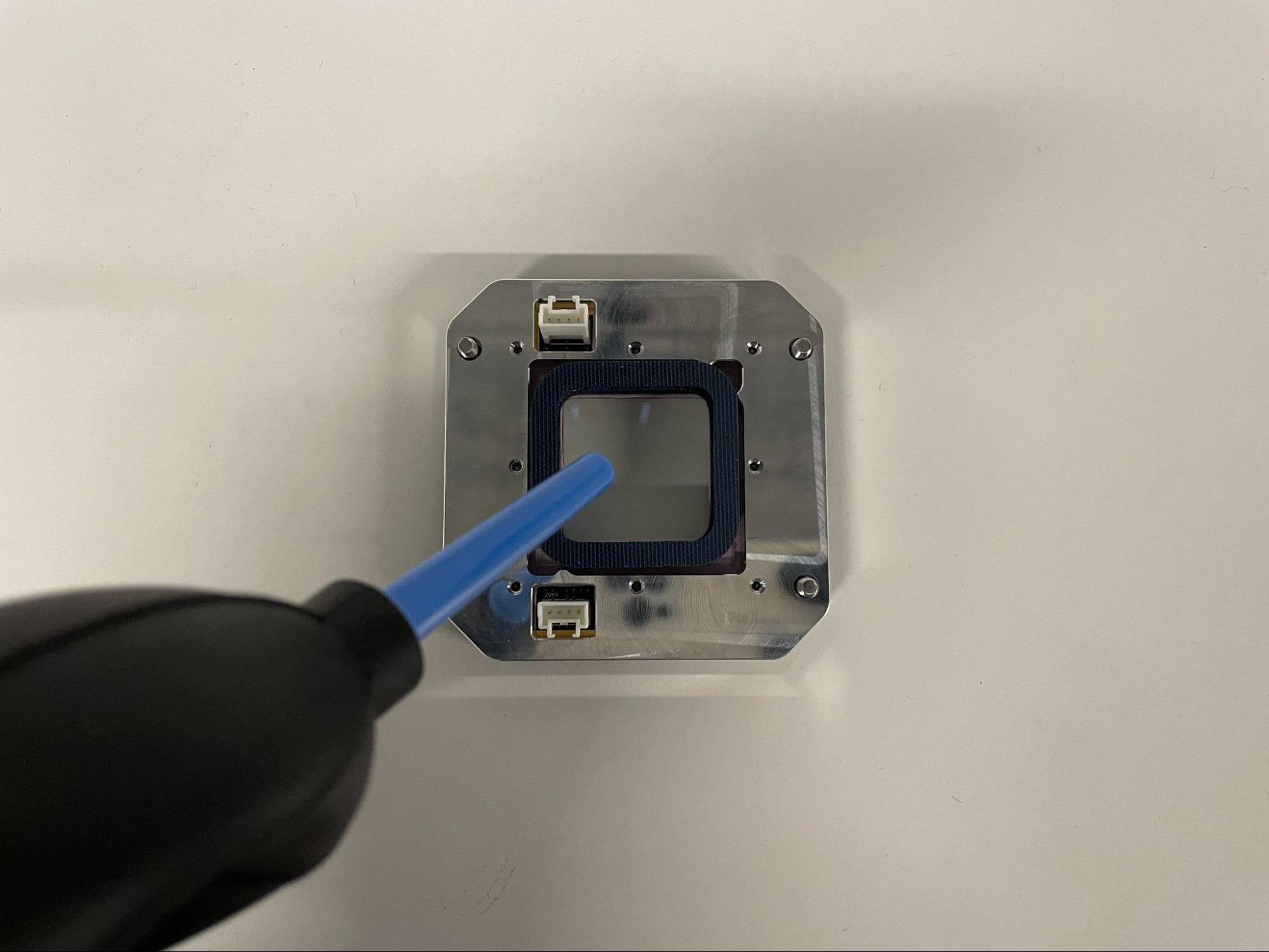

使用吹气球清除窗口或框架上的灰尘或绒毛。

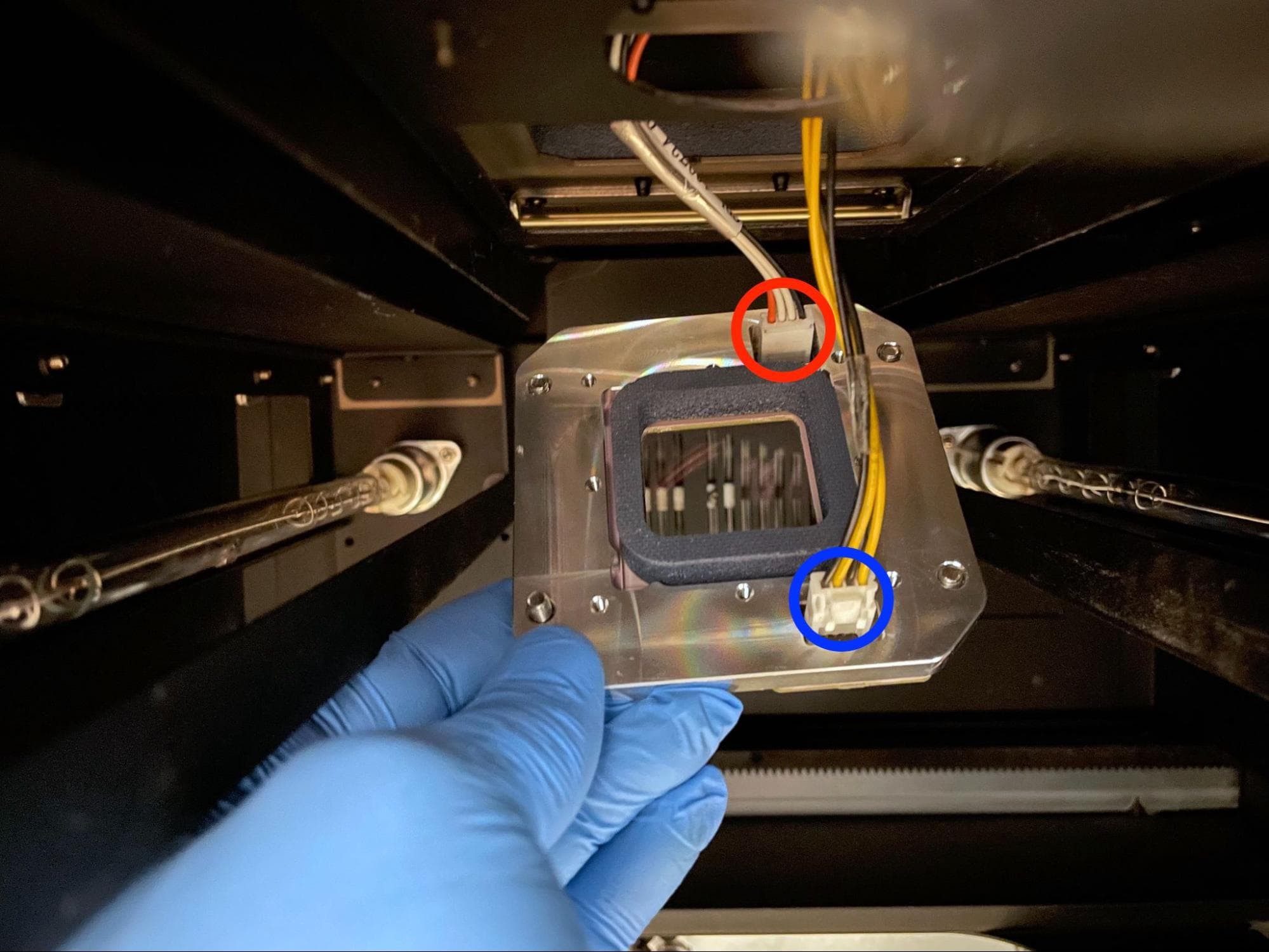

第 4 步：连接上部激光窗口电缆
把手 铝板握住新窗口即使已佩戴手套，也应避免触摸玻璃，以防任何污染物进入窗口后面的密封区域。放置窗口，使垫圈朝上，连接器位于打印机的右侧（或料斗侧）。
确保上部激光窗口电缆未缠结，然后将其连接到上部激光窗口。将电缆 C049 连接到后部连接器，将电缆 C034 连接到前部连接器。

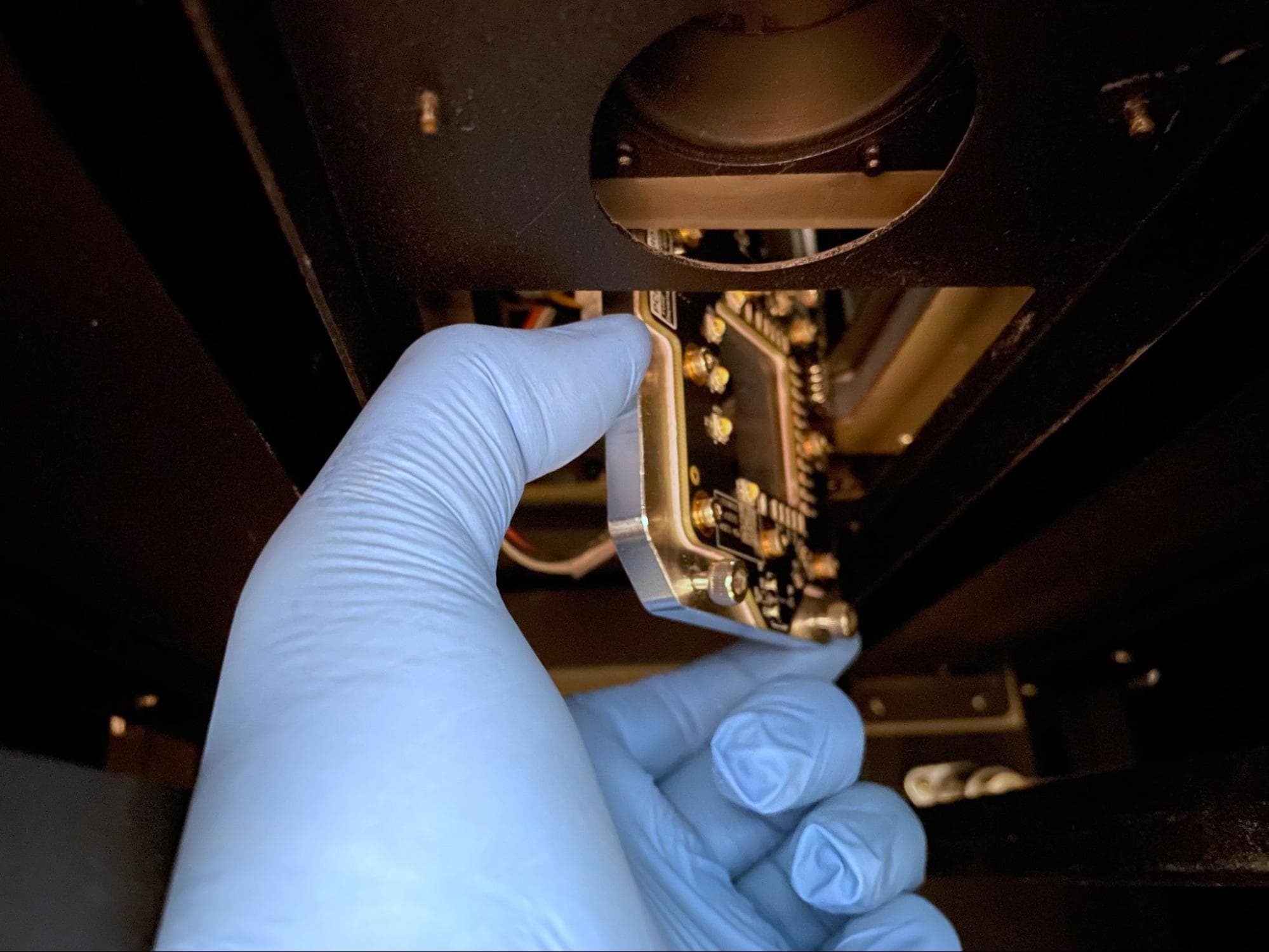

第 5 步：将上部激光窗口抬起放入激光罩

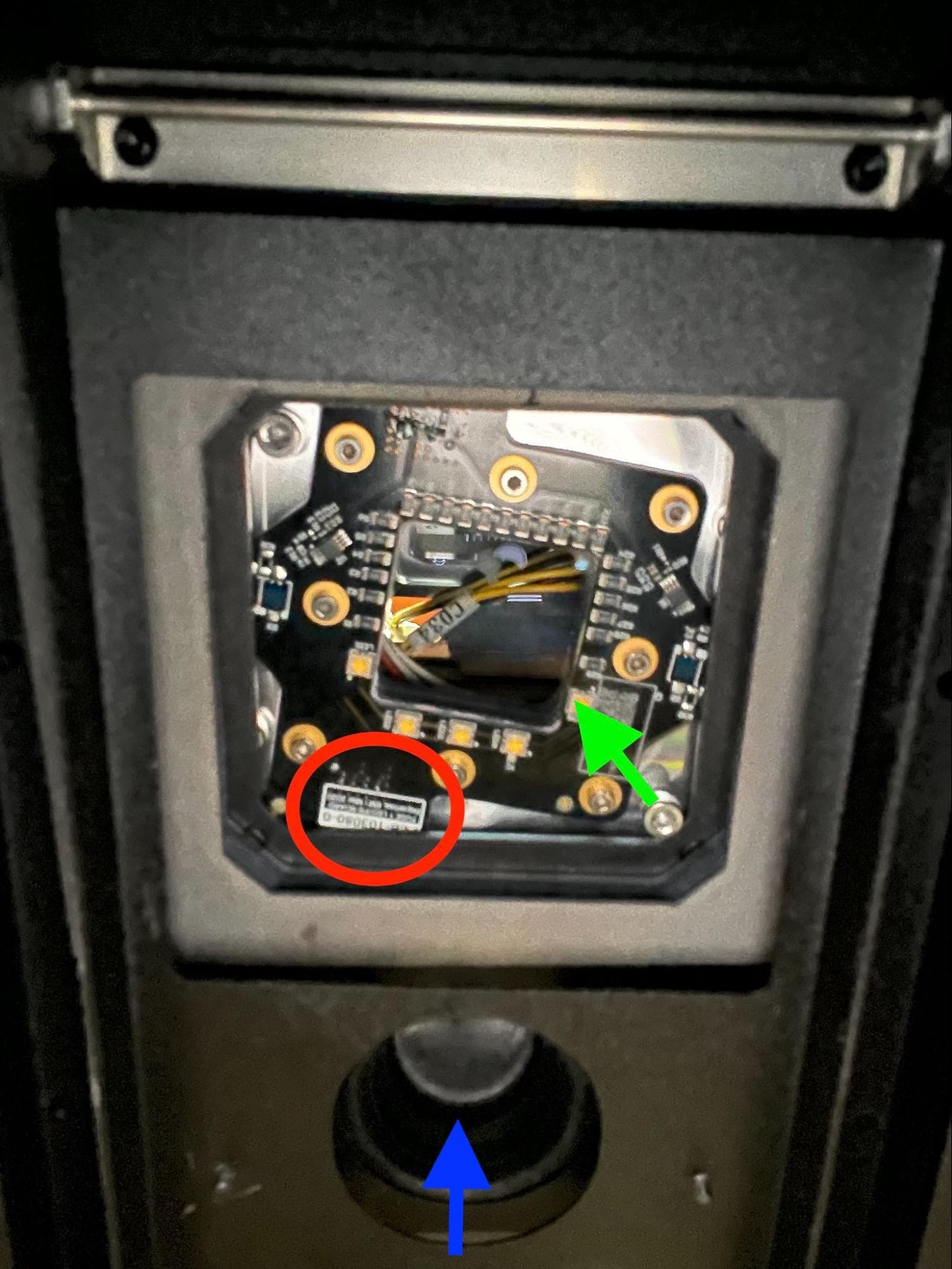

转动上部激光窗口板，使连接器位于窗口后面，电路板与门把手成 45º 角。小心地将新的窗口板放入护罩中，然后调整其位置，使电路板朝下进入打印箱体。确保电路板的标签位于红外传感器孔和上部激光窗口之间。如果没有，请取下窗口并重新插入激光罩。
将窗口板放在激光罩的底部。

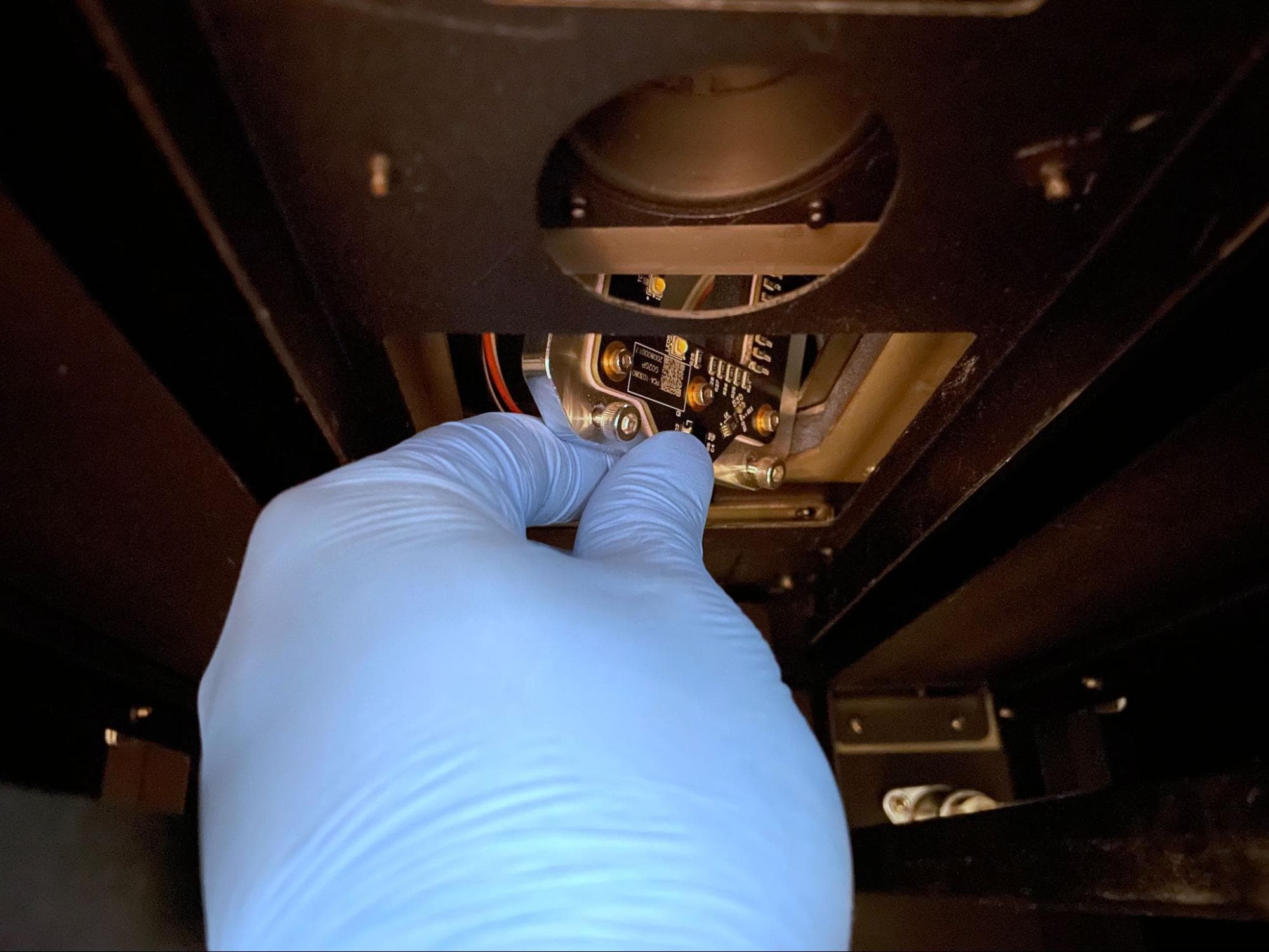

第 6 步：将上部激光窗口抬向振镜模块
从上方轻轻向上拉动窗口，同时慢慢拉紧两根电缆。电缆上的小拉链绑带可能会卡在每根电缆通孔下方的边缘。 如果窗口卡住或楔住，请勿拉扯任何一根电缆。而是慢慢松开两根电缆，直到窗口松动，然后再尝试。

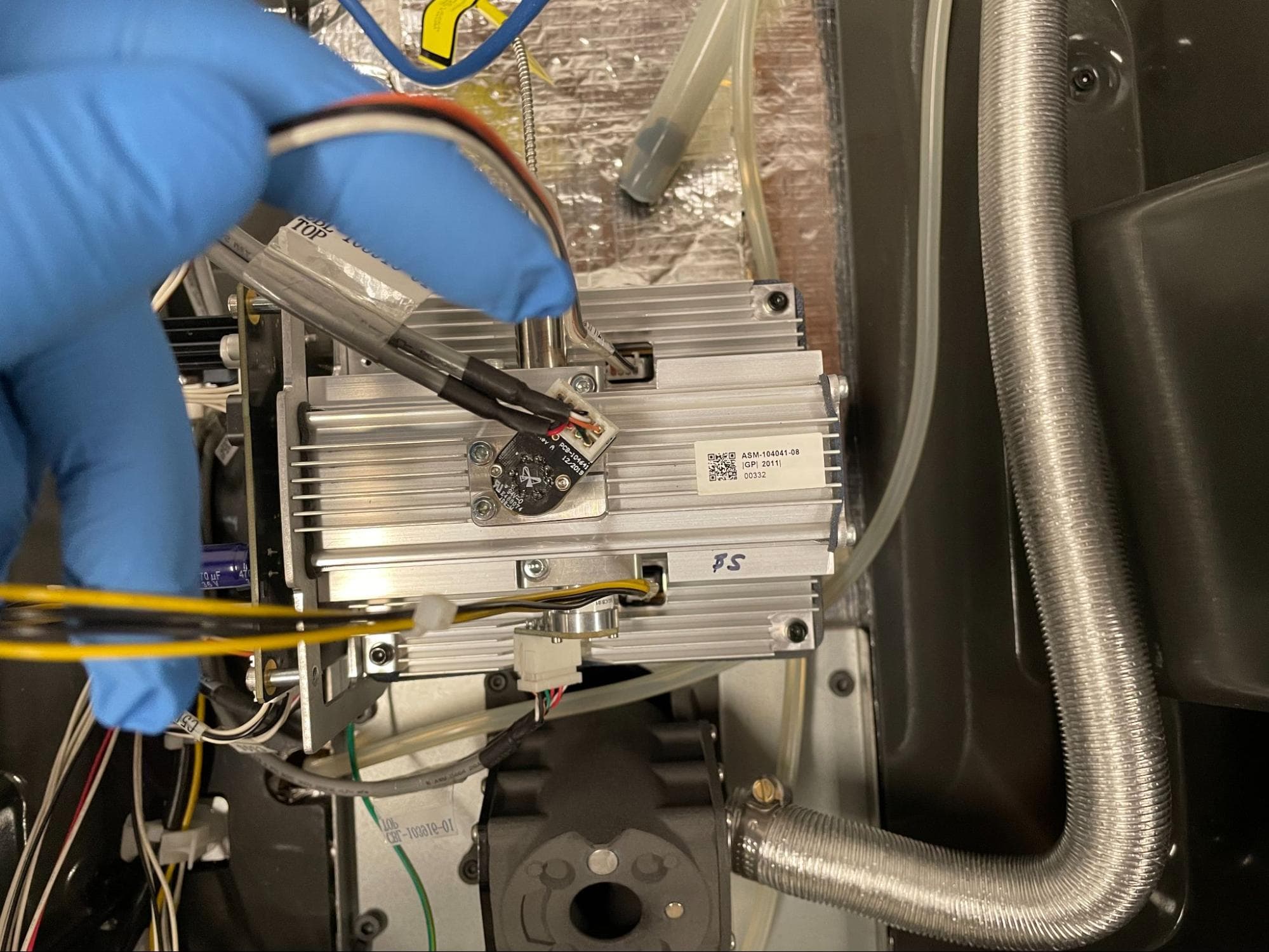

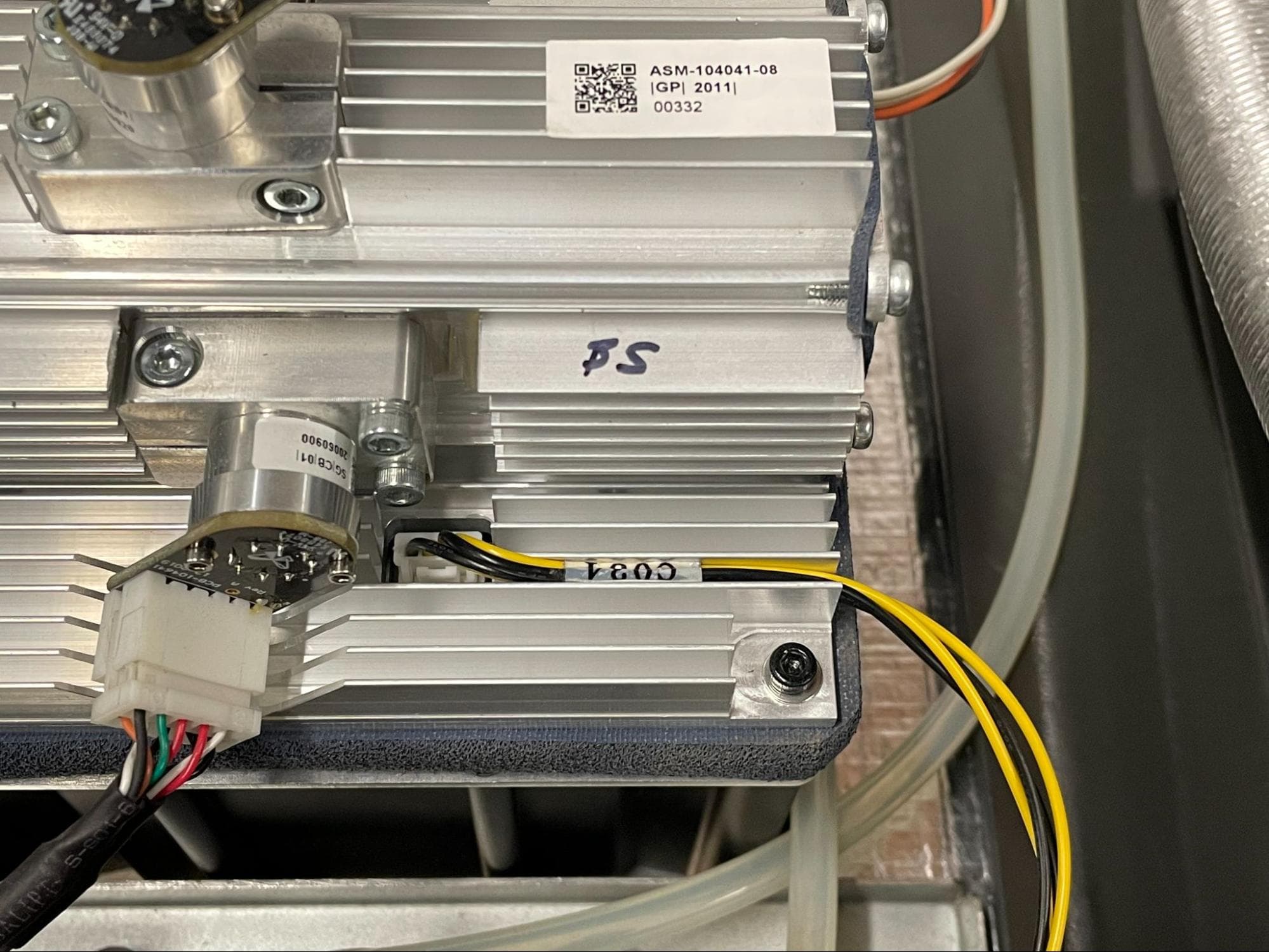

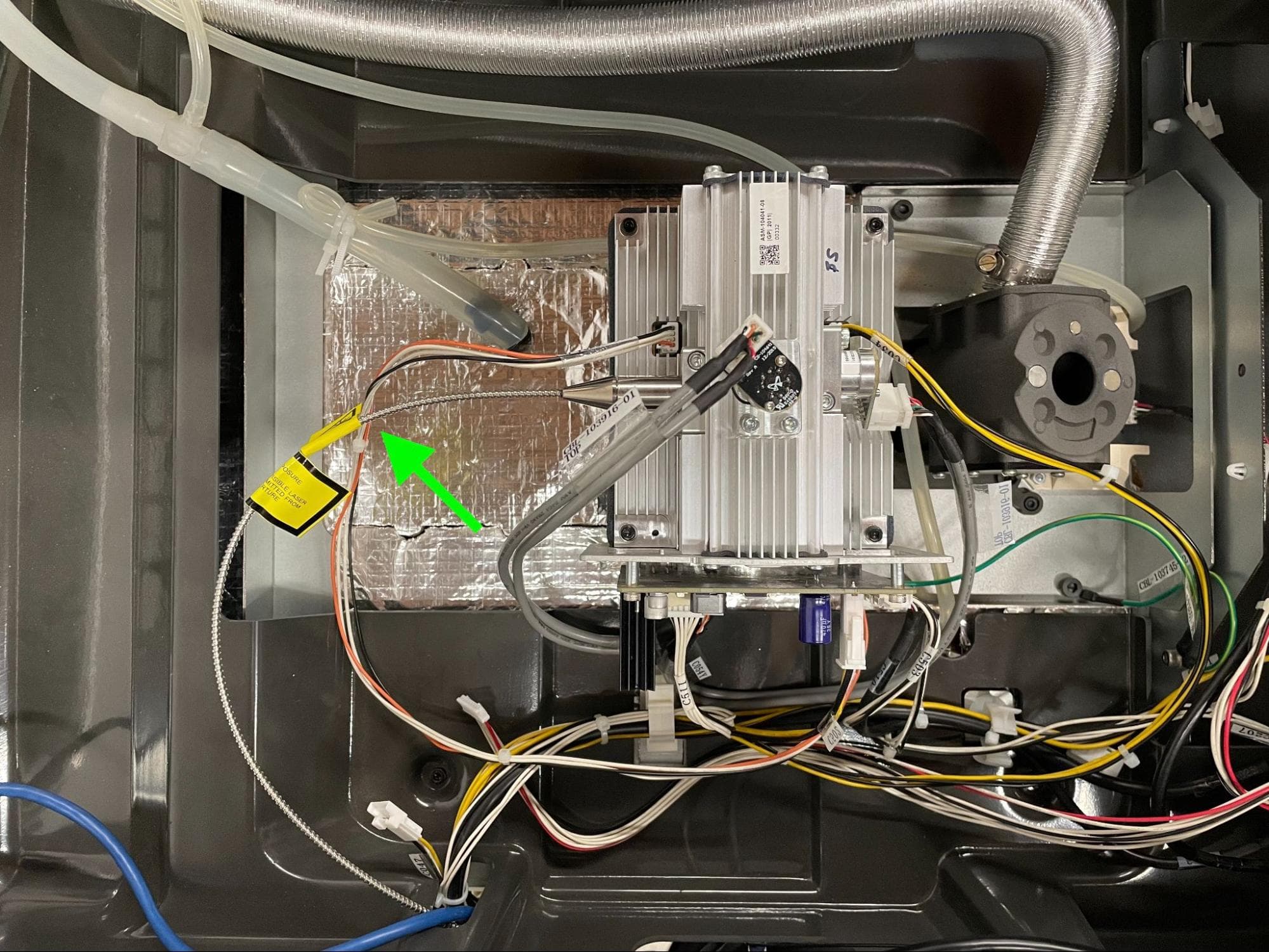

第 7 步：布置上部激光窗口电缆
将手伸入激光罩，轻轻将窗口板推向振镜模块。避免 直接推动窗口
在仍然向上推压窗口板的同时，将上部激光窗口电缆轻轻送入振镜模块的相邻散热片中。先将标签部分送入翼片，然后再塞入其余的各条电线。如果先将单个电线强行塞入翼片，可能会导致绝缘层出现沟槽或穿孔。
第 8 步：安装上部激光窗口
在上部激光窗口的四个孔中各拧入一颗 M4 内六角螺丝。由于窗口的垫圈会对窗口板施加力，可能需要向上推动每颗螺丝，以便啮合螺纹。 此时请勿拧紧螺丝。

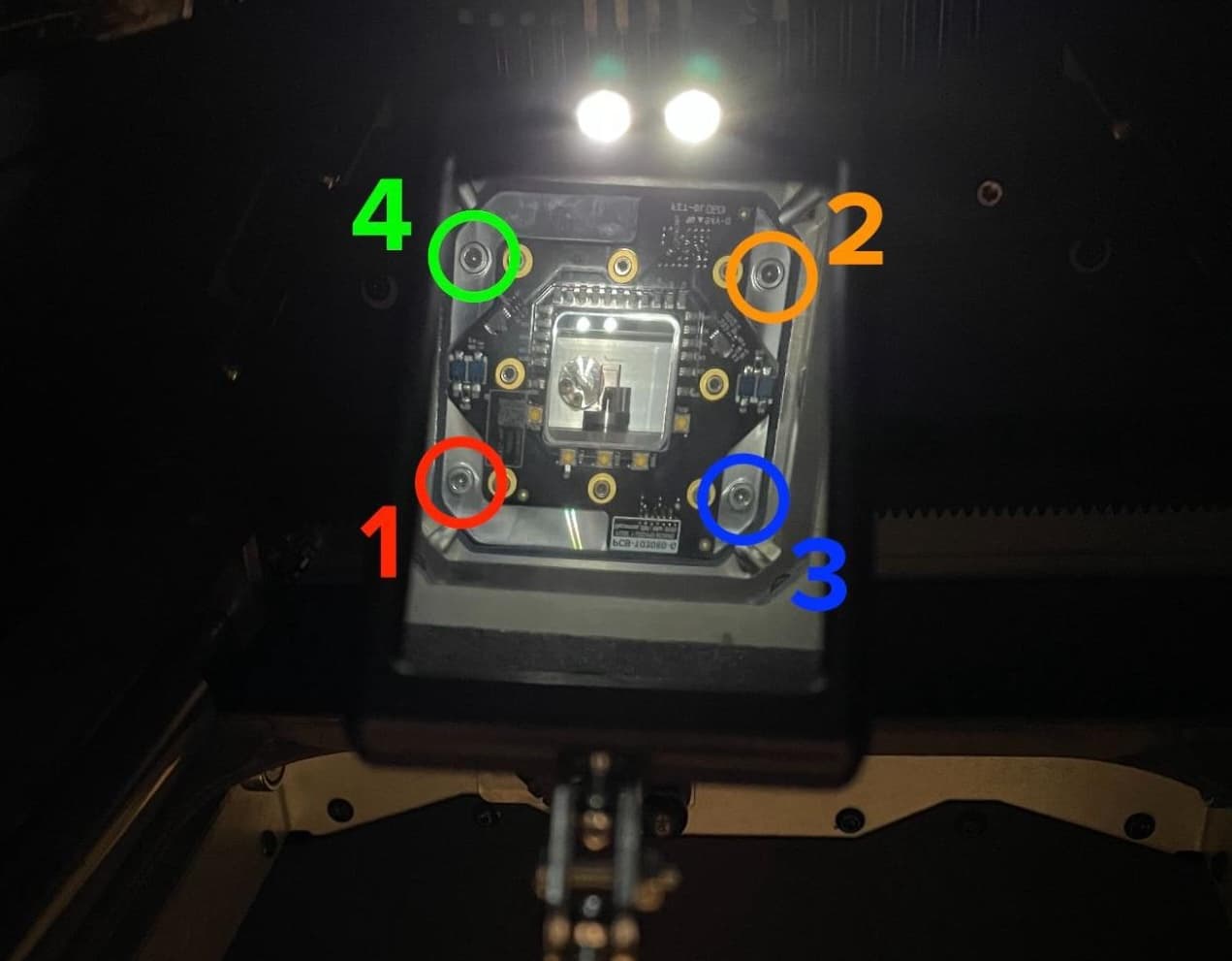

第 9 步：固定上部激光窗口
将所有四颗螺丝松松地拧入振镜模块后，按照此处所示顺序逐一手动拧紧，直至完全紧固。初次拧紧后，应按照拧紧的顺序，对每颗螺丝至少再检查两次。即使只有一颗螺丝松动，也要检查所有四颗螺丝。

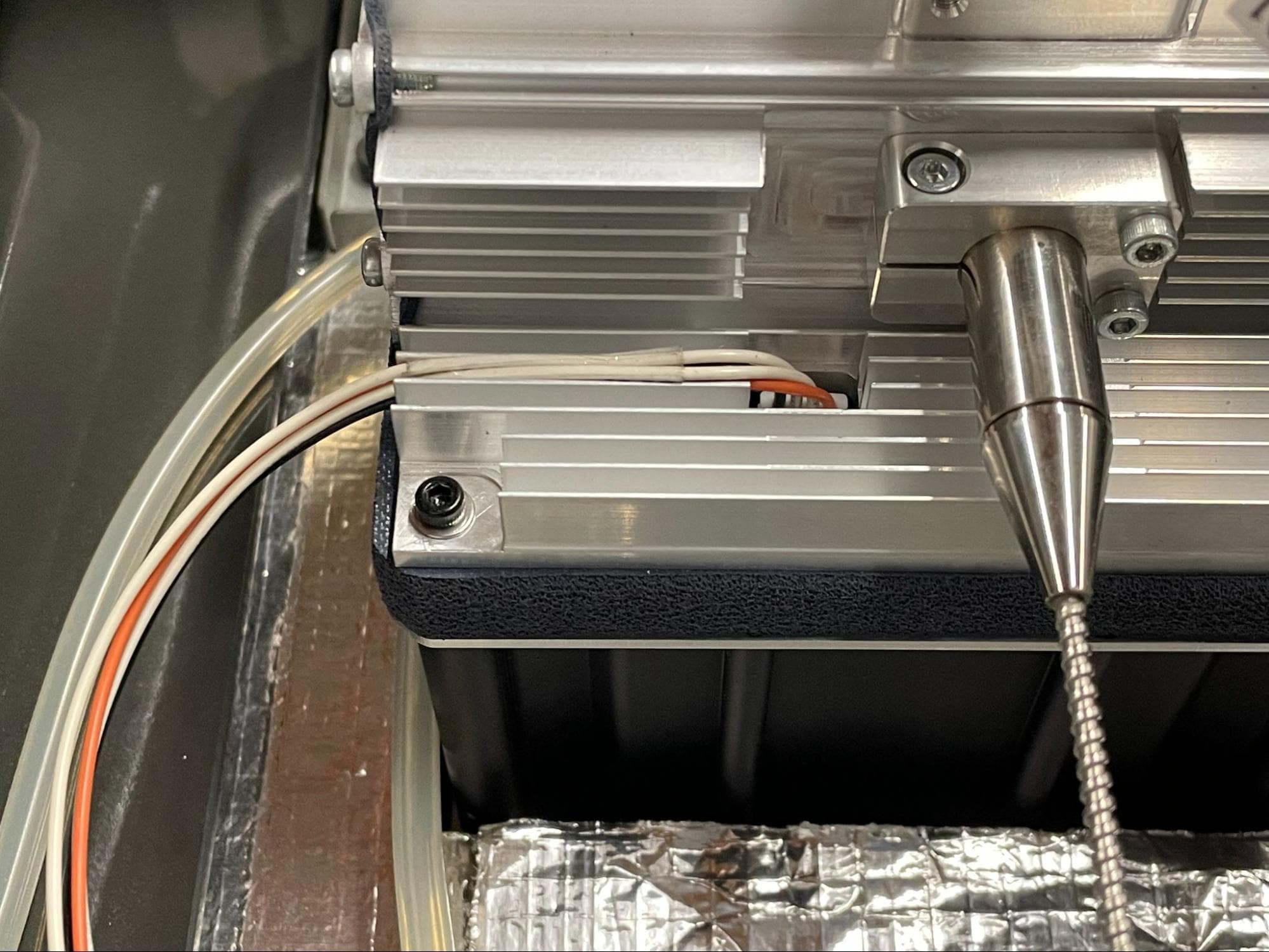

第 10 步：重新布置上部激光窗口电缆
将上部激光窗口电缆与振镜模块散热片分开，然后重新布线 C049 电缆，使其 通过激光光纤下方
第 11 步：重新安装光学盒。
将光学盒重新装入光学盒托盘。关闭树脂盒托盘。
重新安装上部冷却护罩
概览：更换上部激光窗口后，重新安装上部冷却护罩。

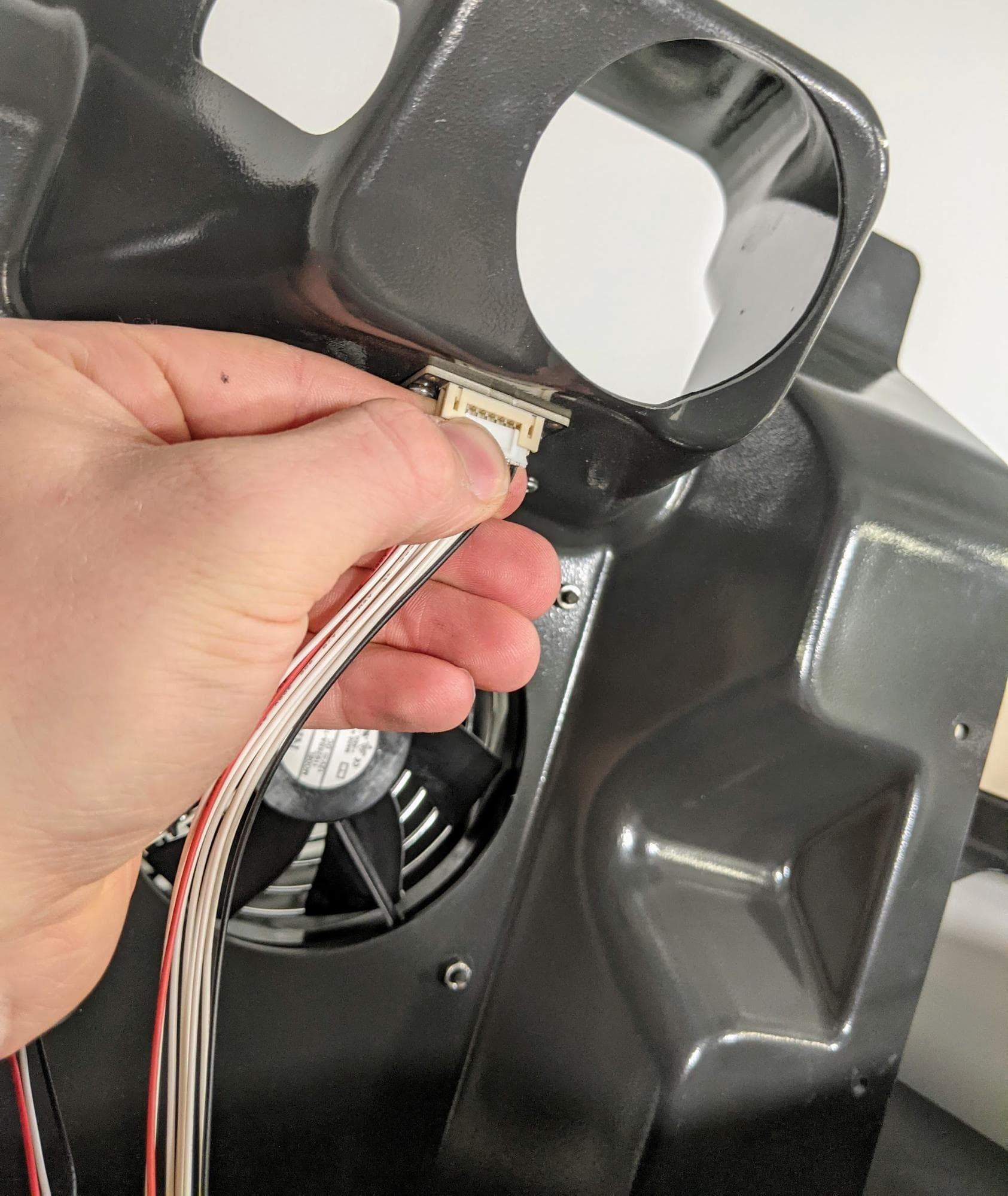

第 1 步：重新连接 RFID 读取器电缆（仅限 Fuse 1）
将上部冷却护罩放在打印机上方，轻轻将 RFID 读取器电缆连接器推入插座，插入 RFID 板。连接器只能以一个方向安装。
第 2 步：重新连接冷却风扇
将冷却风扇连接器重新连接到标有 C047 的插座上。
第 3 步：重新连接氮气阀电缆和氮气压力传感器电缆（仅限 Fuse 1+ 30W）
将电磁阀重新连接到标有 F1+ Nitro N2 Valve Cable 的电缆上。将 N2 压力传感器重新连接到标有 F1+ Nitro Pressure Sensor Cable 的电缆上。

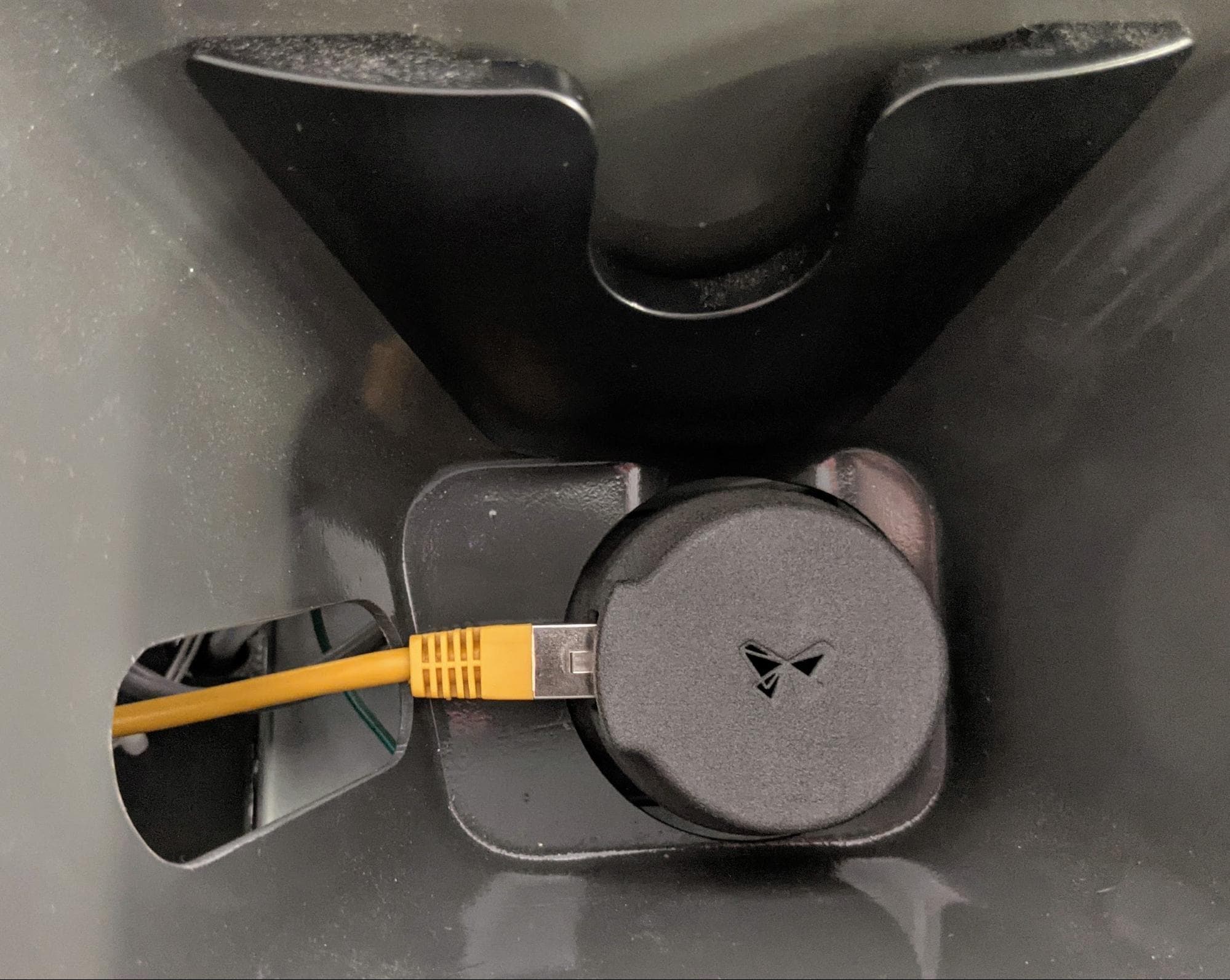

第 4 步：布置红外传感器电缆
从前缘握住顶部冷却护罩，将其放置到位，以便仍能接触到护罩下方的电缆。将红外传感器的以太网电缆穿过顶部护罩的开口。

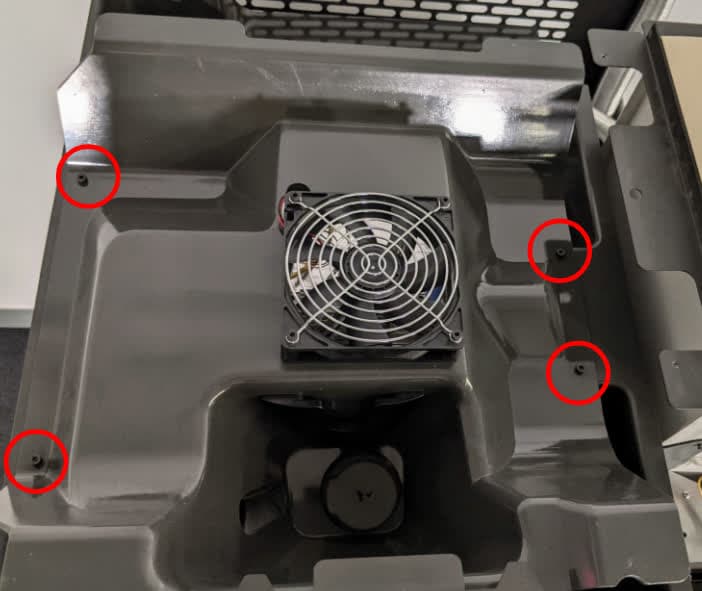

第 5 步：安装并固定上部冷却护罩
将上部冷却护罩放低至打印机上，将护罩上的四个螺孔与打印机框架上的相应螺孔对齐。在每个螺孔中各拧入一颗 8mm M4 内六角螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。

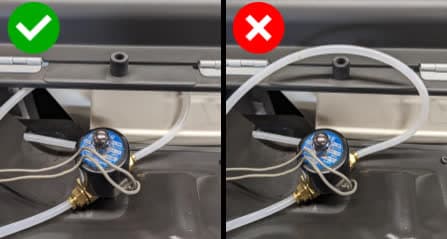

第 6 步：布置氮气电磁阀管路（仅限 Fuse 1+ 30W）
将连接至 如图所示，板金料斗盖下方的氮气电磁阀。
第 7 步：将管子重新连接到上部冷却护罩 (Fuse 1+ 30W)
在冷却护罩的后侧找到黄铜三通接头。 推动 塑料管 插入接头
找到打印机后部料斗侧的黄铜弯头接头。 推动 塑料管 插入接头
插入后，轻轻拉动管子，确保其不会脱落。
重新安装顶部面板
概览：更换上部激光窗口后，重新安装并固定顶部面板。
第 1 步：对齐顶部面板
抬起顶部面板，将其放在打印机顶部。将顶部面板上的螺孔与打印机框架上的相应孔对齐。
第 2 步：拧紧顶部面板螺丝
在打印机背面 在顶部面板的 18 个标记螺孔中各拧入一颗 M4 埋头螺丝：
- 六颗 6mm 缓冲器侧前端的螺丝
- 12 6mm 打印机顶部的螺丝
- 8 颗 6mm 料斗侧的螺丝
使用 2.5mm 六角扳手，拧紧螺丝，直至紧固。
重新安装石英管加热器空间滤波器
概览：对齐并重新安装空间滤波器。

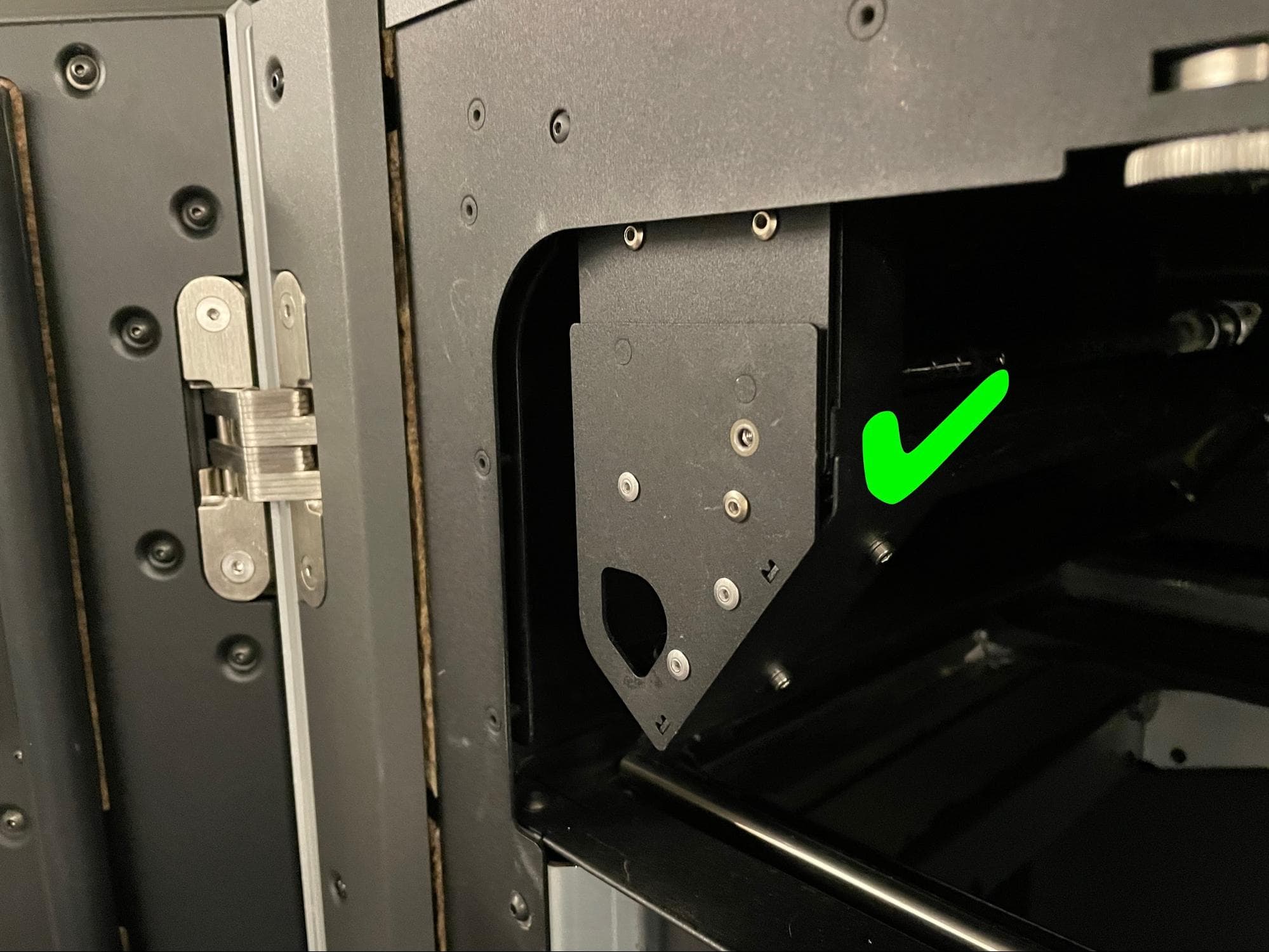

第 1 步：将空间滤波器与框架对齐
将空间滤波器的槽与灯架上的导轨对齐。

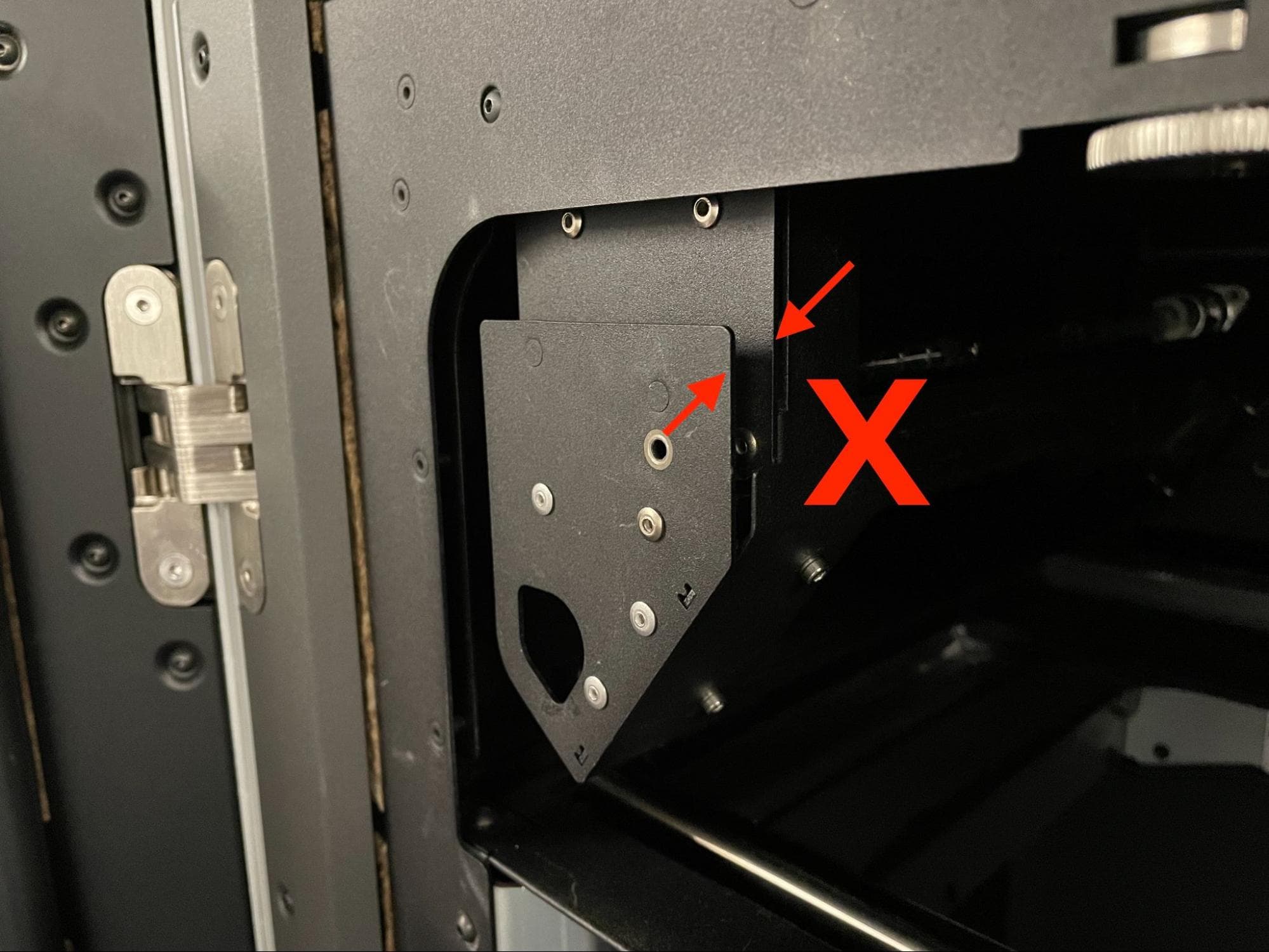

第 2 步：安装空间滤波器
将空间滤波器沿导轨推向打印机的背面。确保空间滤波器正面内侧的对准销钉进入灯架上相应的孔洞中。正确安装后，空间滤波器前端与灯架前端齐平。
第 3 步：固定空间滤波器
将 8.0mm M3 平头螺丝拧入空间滤波器前面的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：安装并固定另一块空间滤波器
对另一个过滤器重复步骤 1－3。
完成修复
概览： 安装好 上部激光窗口替换件，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
开始打印。监控打印机，确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
