更换 Fuse Sift Z 轴驱动器组件

更换 Fuse Sift Z 轴驱动器组件

Fuse Sift 使用马达和斜齿轮(统称为 Z 轴驱动器组件)来上下移动成型室打印床。如果 Z 轴驱动器组件出现故障,Fuse Sift 将无法控制打印床,导致无法取出打印件。

请根据本指南更换 Fuse Sift Z 轴驱动器组件。

Fuse Sift Z 轴驱动器组件

所需物品:

Formlabs:

  • Fuse Sift Z 轴驱动器组件 (RP-SFT-ZDR-01)

第三方:

  • 3.0mm 六角扳手(平头)
  • 2.5mm 六角扳手(平头)
  • Loctite 222 或同等螺丝固定剂
  • 根据安全数据表 (SDS) 的规定,为所用粉末配备适当的个人防护装备

预计所需时间:30-45 分钟

准备工作区

概览: 准备好 Fuse Sift 和工作区,以便更换 Z 轴驱动器组件。

第 1 步:取出并存放打印部件

在此过程的部分步骤中,Fuse Sift 护罩将处于打开状态。从 Fuse Sift 工作区中取出所有打印部件,以免意外损坏。

第 2 步:清理工作区

使用 Fuse Sift 附带的真空装置,清理工作区。在工作区内、护罩下方、打印床和周围端口以及通气口过滤器上吸除散粉。

警告:

处理散粉或未烧结的粉末时,请穿戴适当的个人防护装备。请参阅支持文档 Formlabs SLS 产品的安全性或粉末的安全数据表 (SDS) 了解更多信息。

拆卸后部箱体面板

概览:拆卸后部箱体面板,以便更好地操作树脂盒抽屉组件。

第 1 步:拔掉 Fuse Sift 的插头

关闭 Fuse Sift 电源,然后从后面板上拔下电源线。

危险:

在 Fuse Sift 通电时执行此程序会增加触电风险。断开 Fuse Sift 的电源后,至少等待五分钟再进行维护。

第 2 步:拧下 Wi-Fi 天线

拆除 Wi-Fi 天线(如有)。

第 3 步:拆卸打印箱体后面板

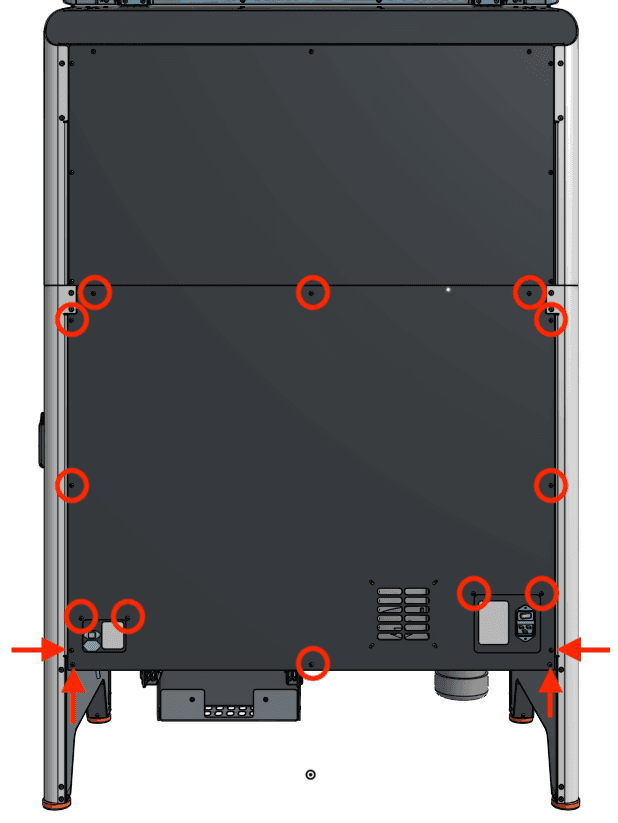

使用 2.5mm 六角扳手,拧下将后面板固定在 Fuse Sift 上的 16 颗 8.0mm M4 黑色螺丝。将后部箱体面板放在一旁。

Fuse 筛分器后部箱体面板

提示

最后拧下顶部的三颗螺丝,以防面板脱落。

注意:

Fuse Sift 含有敏感电子元件。在接触设备中的任何电子元件之前,请使用防静电腕带接地。

拆卸 Z 轴驱动器齿轮和马达

概览:拆卸 Z 轴驱动器组件,从 Fuse Sift 用于驱动打印床上下移动的斜齿轮开始。

第 1 步:找到斜齿轮

找到 Z 轴驱动器齿轮,位于 Fuse Sift 中成型室槽的后部。

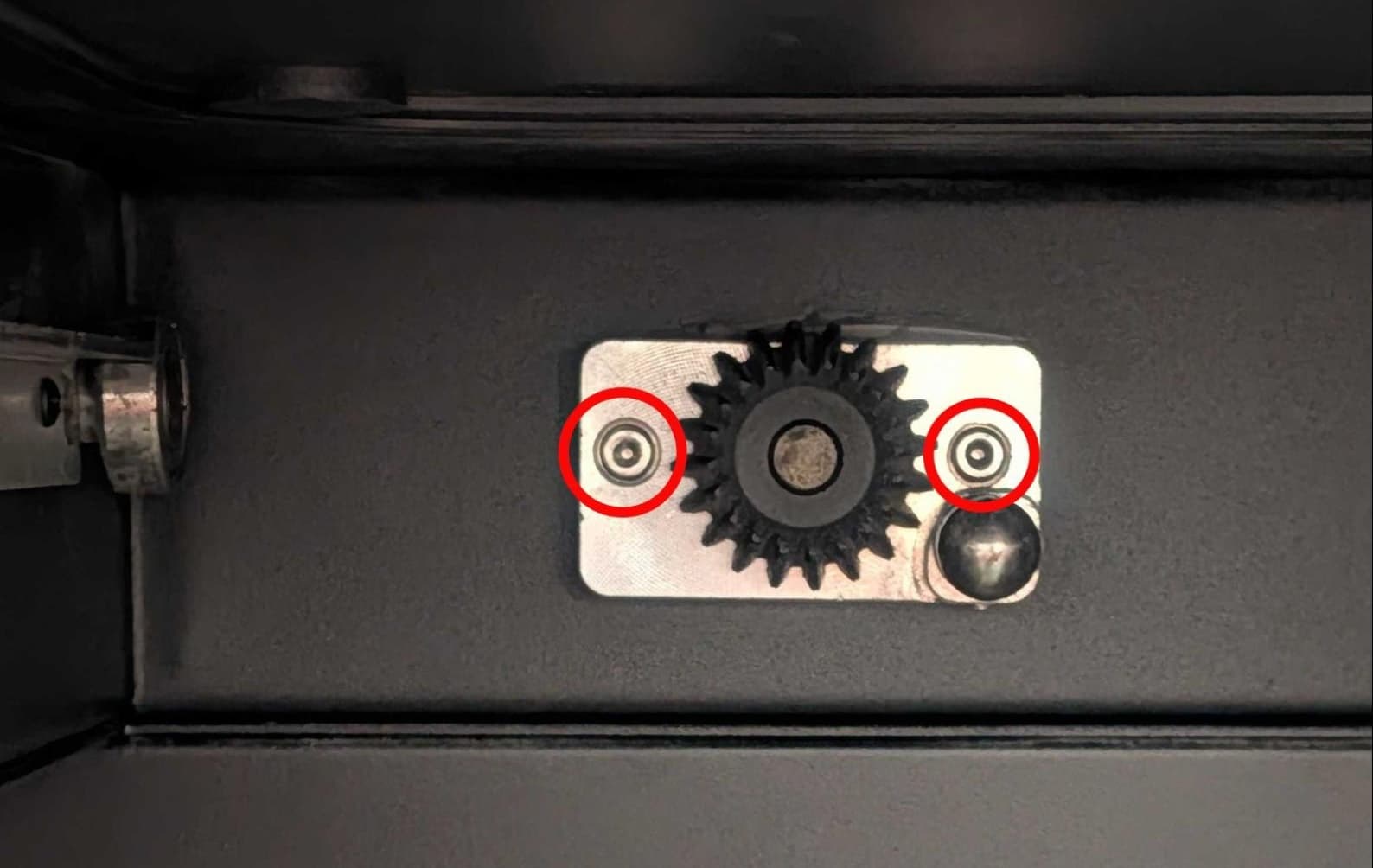

第 2 步:拧下 Z 轴驱动器齿轮固定螺丝

使用 3.0mm 六角扳手 两颗 8.0mm M4 螺丝 Z 轴驱动器上

第 3 步:从 Fuse Sift 上拆卸 Z 轴驱动器齿轮

将 Z 轴驱动器齿轮向前拉出 Fuse Sift。将其放在一旁等待处理。

拆卸联轴器组件

第 4 步:找到 Z 轴驱动器马达

转到机器背面,找到 Z 轴驱动器马达,其位置与 Z 轴驱动器齿轮相对。

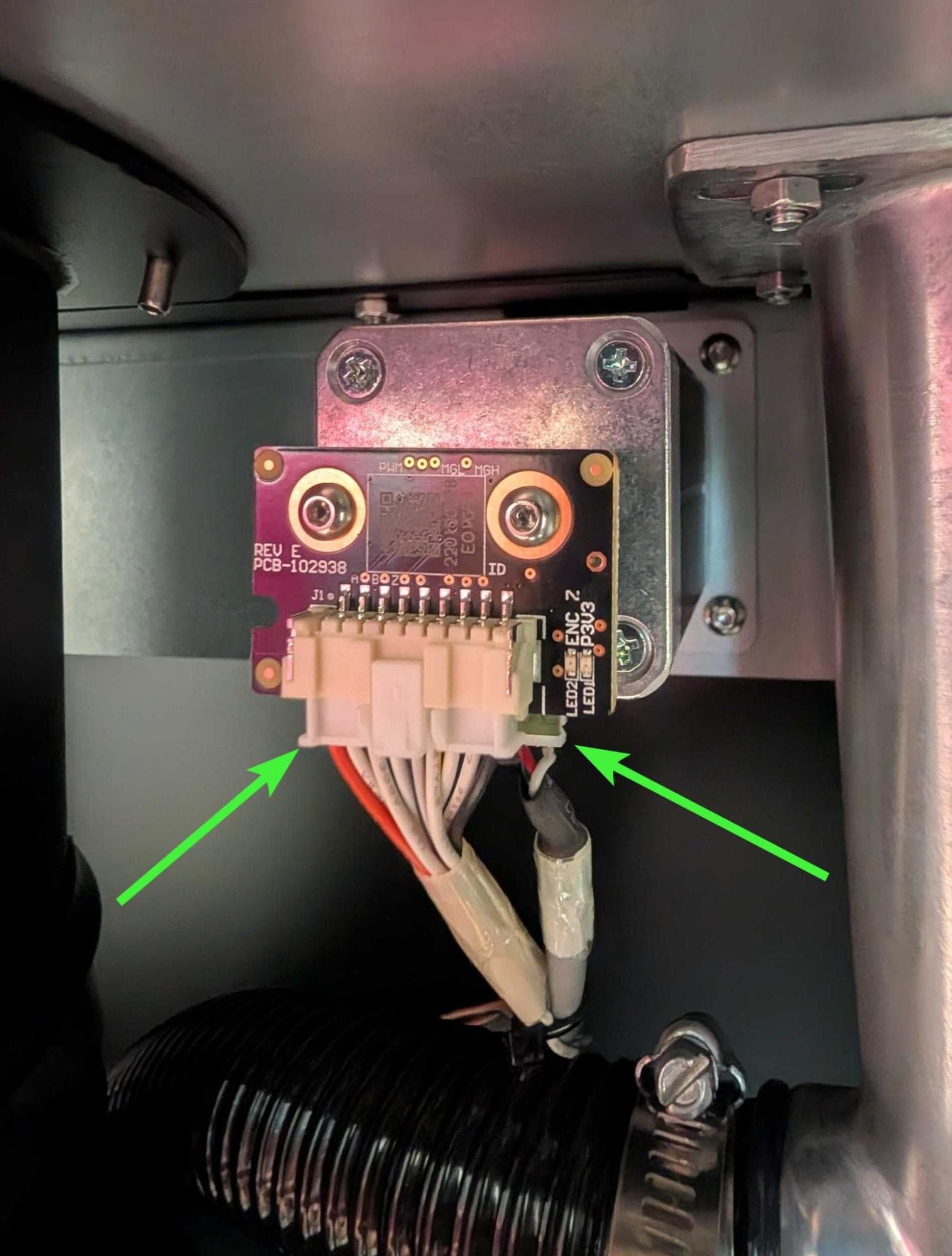

第 5 步:拔掉 Z 轴驱动器马达电缆

从 Z 轴驱动器电机上拔下编码器和电源线。编码器插片由插片固定。按下插头上的卡扣以松开电缆,然后向下拉连接器以拔掉插头。

拆卸联轴器组件

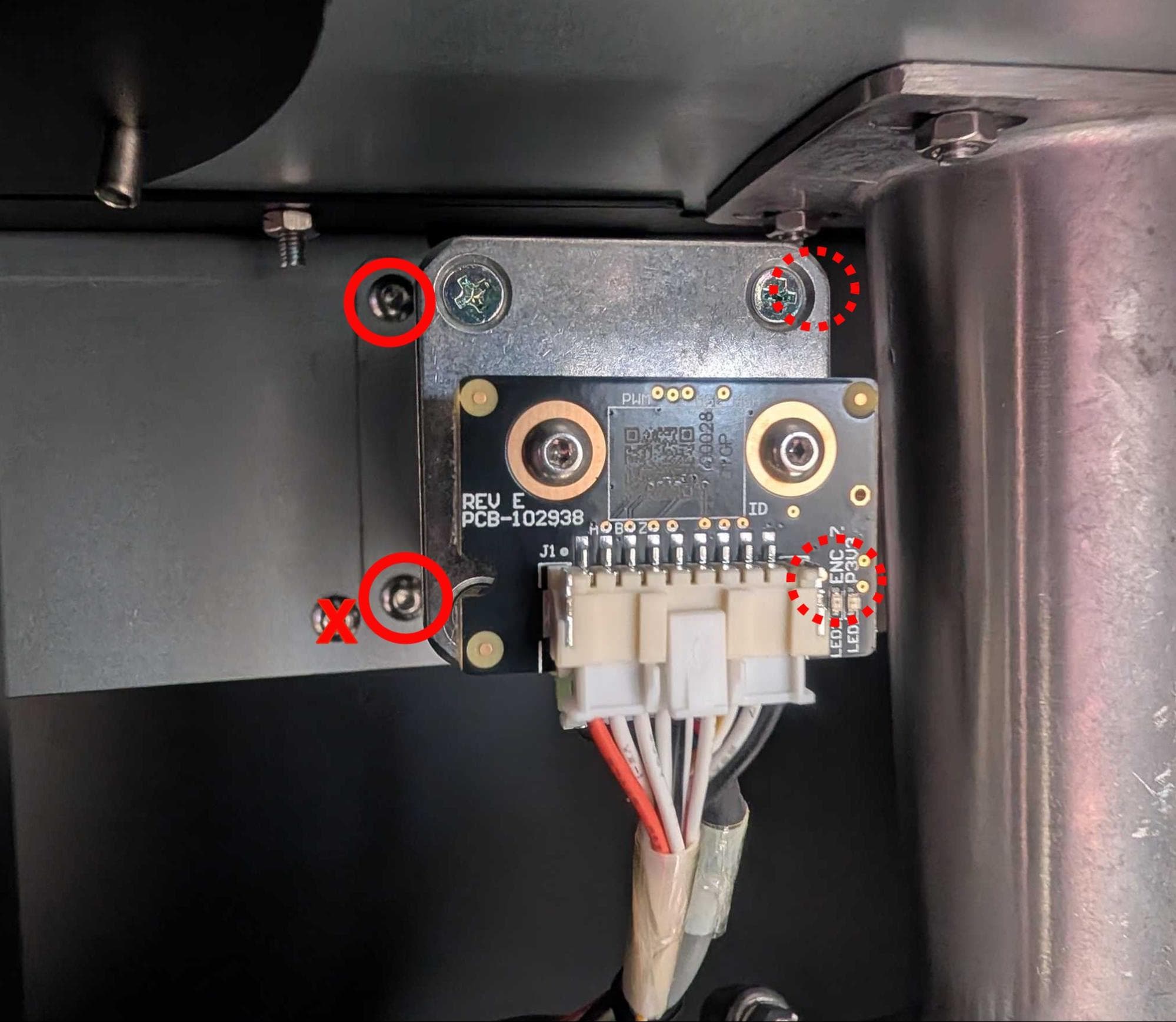

第 6 步:拧下 Z 轴驱动器马达固定螺丝

使用 2.5mm 六角扳手 四颗 8mm 按钮顶部螺丝 将 Z 轴驱动器马达固定在 Fuse Sift 上。请勿拧下马达左下角附近的单颗螺丝。

第 7 步:从 Fuse Sift 上拆卸 Z 轴驱动器马达

拆卸 Z 轴驱动器马达,放在一旁待处置。

拆卸联轴器组件

安装新的 Z 轴驱动器组件

概览:安装并固定 Z 轴传动装置和马达替换件。

第 1 步:安装 Z 轴驱动器齿轮

将 Z 轴传动装置替换件的齿轮朝向您,滚珠位于右下角。将 Z 轴联轴器插入成型室槽背面的孔中。确保 Z 轴驱动器的螺孔与 Fuse Sift 上的相应螺孔对齐。

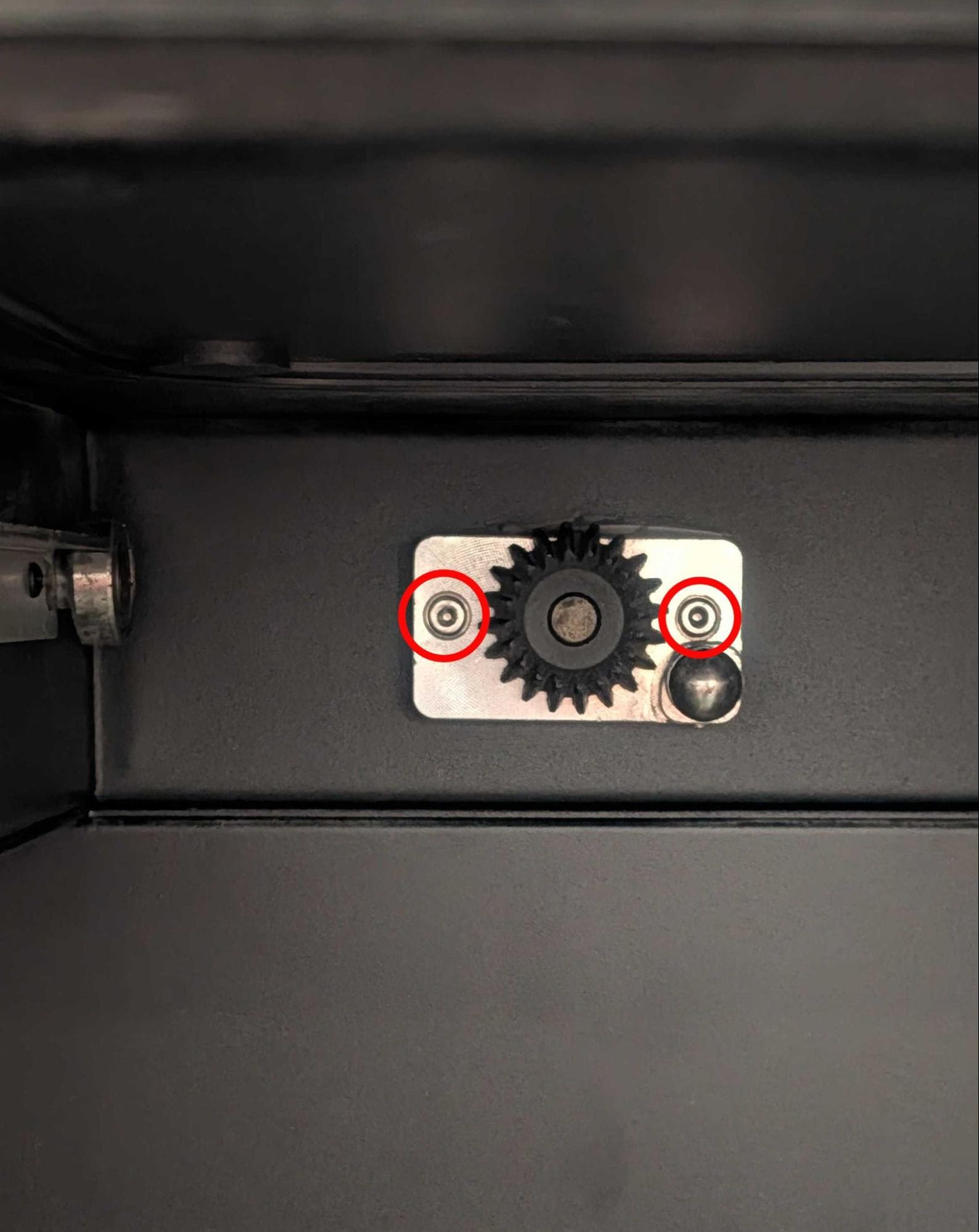

第 2 步:固定 Z 轴驱动器齿轮

在两颗螺丝上涂抹少量螺丝固定剂 8.0mm 用于将原 Z 轴驱动器固定在 Fuse Sift 上的 M4 螺丝。在两个螺孔中各拧入一颗螺丝。使用 3mm 六角扳手拧紧螺丝,直至完全紧固。

安装新的 Z 轴驱动器和马达

第 3 步:安装 Z 轴驱动器马达

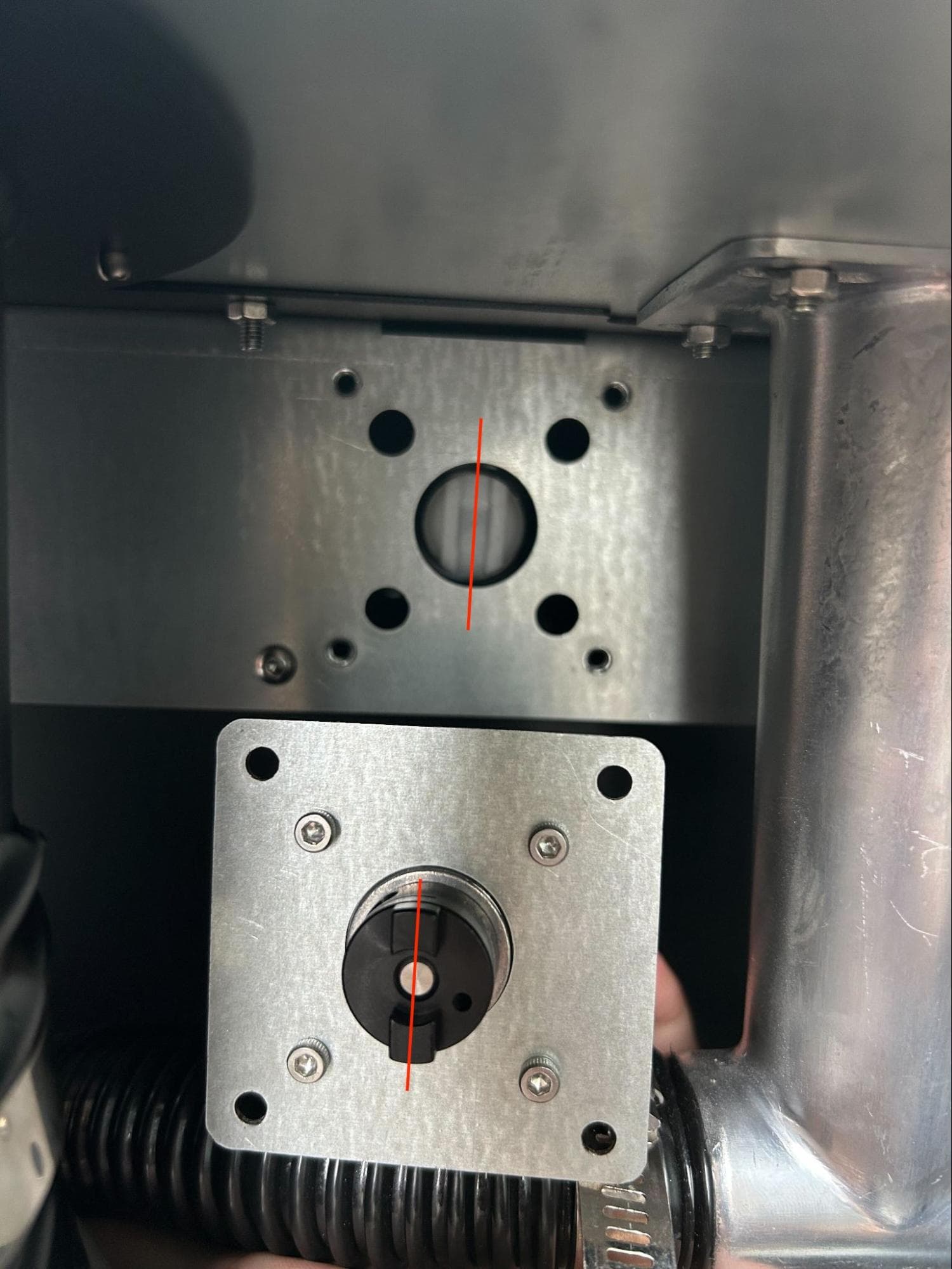

调整 Z 轴驱动器马达的方向,使电缆连接器朝下。将马达上的联轴器与 Z 轴驱动器上的相应联轴器对齐。将 Z 轴驱动器马达联轴器插入成型室槽后面的孔中。确保 Z 轴驱动器电机的螺孔与 Fuse Sift 上的相应螺孔对齐。根据需要转动斜齿轮或马达联轴器,直到马达与 Fuse Sift 齐平。

第 4 步:固定 Z 轴驱动器马达

在四颗螺丝上涂抹少量螺丝 8.0mm 将原 Z 轴驱动器马达固定在 Fuse Sift 上的 M4 圆头螺丝。在四个螺孔中各拧入一颗螺丝。用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

第 5 步:连接 Z 轴驱动器马达电缆

重新连接马达电源线和编码器电缆。电缆只有在正确的方向上才能插入马达的连接器。

安装新的 Z 轴驱动器和马达

测试 Z 轴驱动器替换件

概览:在重新安装后面板之前,测试 Z 轴驱动器组件替换件。

第 1 步:接通 Fuse Sift 电源

将 Fuse Sift 重新连接到电源。将电源开关切换至 位置。

危险:

Fuse Sift 接通电源时,请勿触摸其中的任何外露部件。

第 2 步:测试成型室

将成型室插入 Fuse Sift。使用 Fuse Sift 控制面板测试升降成型室。

第 3 步:调整 Z 轴驱动器(可选)

如有必要,调整 Z 轴驱动器齿轮或马达。在进行任何进一步调整之前,请务必关闭 Fuse Sift 电源并断开电源连接。

重新安装打印机箱体后面板

概览:安装好新的显示屏组件和电缆后,安装并固定打印机箱体后面板。

第 1 步:关闭 Fuse Sift 电源

关闭 Fuse Sift 电源并断开电源线。

第 2 步:准备后面板固定螺丝

在将后面板固定到 Fuse Sift 的 16 颗黑色 8.0mm M4 圆头螺丝上涂抹少量 Loctite 243 或其他类似螺丝固定剂。

第 3 步:安装后面板

将后面板安装到 Fuse Sift 上。

第 4 步:固定后面板

在后面板的 16 个螺孔中各拧入一颗 8.0mm M4 圆头螺丝。用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。



Fuse 筛分器后部箱体面板

提示:

首先拧紧顶部三颗螺丝以固定面板,然后拧紧其余螺丝。

完成修复

概览:安装好新的 Z 轴驱动器组件后,继续使用 Fuse Sift 对部件进行除粉并填充粉末盒。

第 1 步:接通 Fuse Sift 电源

将 Fuse Sift 重新连接到电源。将电源开关切换至 开 位置。

第 2 步:插入成型室并取出打印部件

将成型室插入 Fuse Sift 中,照常对部件进行除粉。
