Fuse Sift 依靠粉末盒抽屉上的锁销和传感器来确保在分配粉末之前已插入粉末盒并关闭抽屉。如果这些组件或传感器插入的电路板出现故障或损坏，Fuse Sift 可能无法正常分配粉末。
请根据本指南更换 Fuse Sift 粉末盒抽屉锁销、板和传感器。
所需物品：
Formlabs：
第三方：
预计所需时间：30－45 分钟
准备工作区
警告：
处理散粉或未烧结的粉末时，请穿戴适当的个人防护装备。请参阅支持文档 Formlabs SLS 产品的安全性或粉末的安全数据表 (SDS) 了解更多信息。
拆卸后部箱体面板
概览：拆卸后部箱体面板，以便更好地操作树脂盒抽屉组件。
第 1 步：拔掉 Fuse Sift 的插头
关闭 Fuse Sift 电源，然后从后面板上拔下电源线。
危险：
在 Fuse Sift 通电时执行此程序会增加触电风险。断开 Fuse Sift 的电源后，至少等待五分钟再进行维护。
第 2 步：拧下 Wi-Fi 天线
拆除 Wi-Fi 天线（如有）。
第 3 步：拆卸打印箱体后面板
使用 2.5mm 六角扳手，拧下将后面板固定在 Fuse Sift 上的 16 颗 8.0mm M4 黑色螺丝。将后部箱体面板放在一旁。
提示
最后拧下顶部的三颗螺丝，以防面板脱落。
注意：
Fuse Sift 含有敏感电子元件。在接触设备中的任何电子元件之前，请使用防静电腕带接地。
拆卸树脂盒抽屉
概览：将粉末盒抽屉与 Fuse Sift 分离，并从粉末盒抽屉板上拔下电缆。

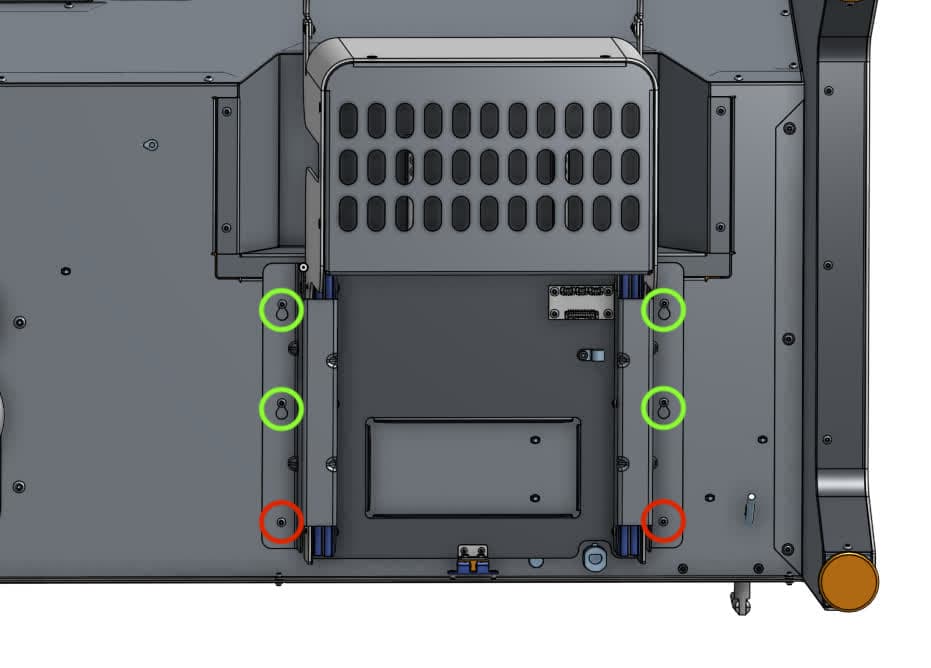

从 Fuse Sift 的背面观察机器下方，找到将粉末盒抽屉固定在机器上的六颗 10.0mm 铬色 M4 圆头螺丝。
使用 2.5mm 六角扳手，拧松并取下最靠近机器背面的两颗螺丝。将螺丝放在一旁。拧松其余四颗螺丝，但不要将其拆下。
第 2 步：将树脂盒抽屉与 Fuse Sift 分离

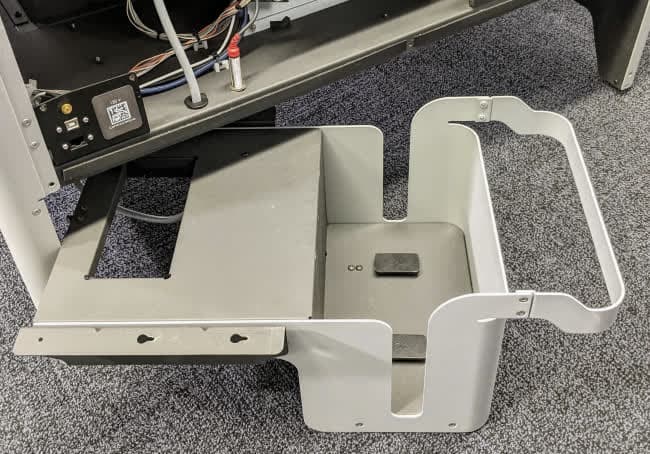

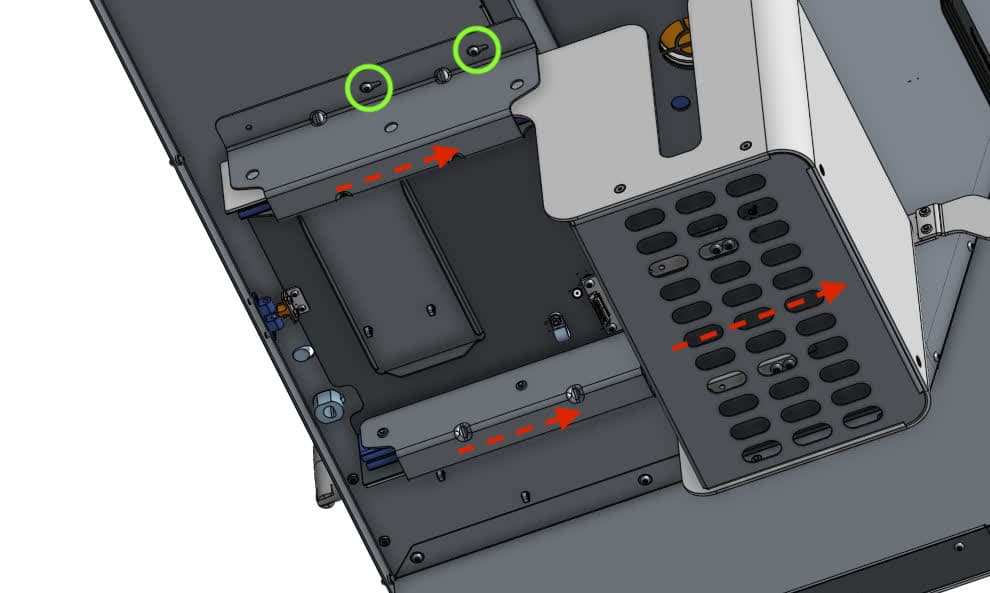

抓住两条导轨 将整个树脂盒抽屉组件向前滑动 向机器前部推动，直至 螺丝与抽屉凸缘安装槽之间的间隙。
小心地将树脂盒抽屉组件放在机器下方。请勿拉扯或损坏仍将抽屉与 Fuse Sift 连接在一起的电缆。
小心：
抽屉滑轨现在可以自由移动，可能会造成挤压伤害。
更换树脂盒抽屉板
概览：拆卸并更换粉末盒抽屉板，该板将粉末盒抽屉称重传感器和霍尔效应传感器连接到 Fuse Sift 主板上。

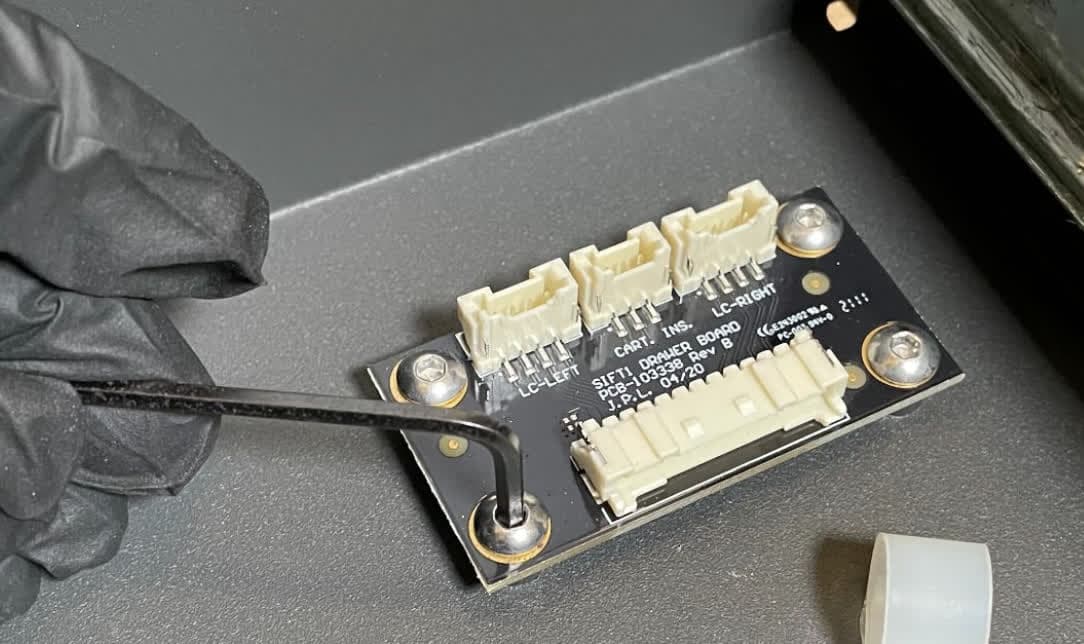

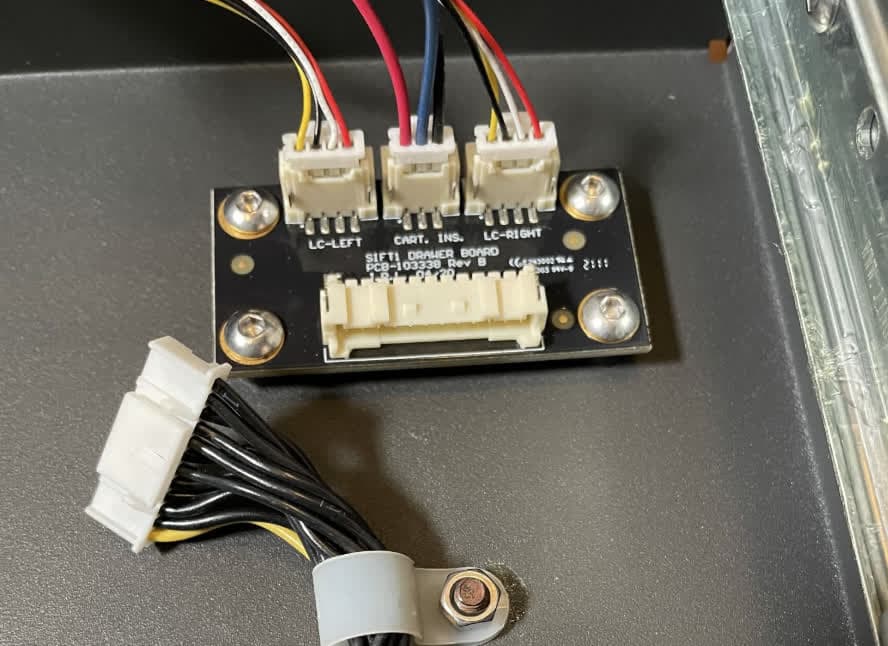

在树脂盒抽屉的底部靠后位置找到电路板。断开主板上的所有四根电缆：两根用于称重传感器，一根用于霍尔效应传感器，一根用于将主板连接到 Fuse Sift 主板。请注意连接到 LC-LEFT 的电缆和连接到 LC-RIGHT 的电缆。
拔掉每根电缆时请小心，以免损坏。按下塑料插片后，电缆应能轻松滑出连接器。请勿拉动电线。
电缆管理夹将主板电缆固定在树脂盒抽屉上。如有必要，拧下用于固定夹子的 7mm 螺母，以便更轻松地拔下电缆。
使用 2.5mm 六角扳手，拧下将板固定在树脂盒抽屉上的四颗 M4 螺丝。M4 螺丝使用螺丝固定剂固定，因此请确保六角扳手牢固地安装在螺丝上，以防止螺丝滑丝。将螺丝和板放在一旁以备处置。
第 3 步：安装并固定粉末盒抽屉板替换件
将新的粉末盒抽屉板放在其支架上，宽电缆连接器朝向电缆管理夹。在套件中随附的每个粉末盒抽屉螺丝上涂抹少量 Loctite 243 或类似的螺丝固定剂。将螺丝分别拧入板上的四个螺孔，然后使用 2.5mm 六角扳手拧紧，直至完全紧固。
第 4 步：连接树脂盒抽屉电缆
将四根电缆连接到新的树脂盒抽屉板上。每根电缆只能以正确的方向插入其连接器。如果之前打开了电缆管理夹，请将其围绕主板电缆关闭，并用 7mm 螺母将其固定到位。
更换霍尔效应传感器
概览：拆卸并更换霍尔效应传感器，该传感器用于检测是否已插入粉末盒。

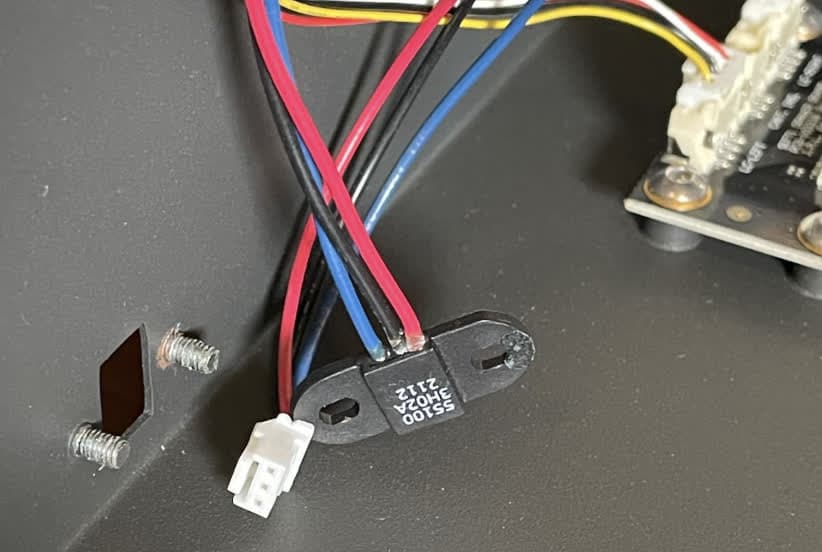

找到霍尔效应传感器，一个位于树脂盒抽屉板附近的小型黑色椭圆形部件。使用 5.5mm 紧凑型套筒扳手，拧松并取下将霍尔效应传感器固定在抽屉上的两个螺母。将螺母放在一旁以备处置。
小心剪断固定树脂盒抽屉传感器电缆的束线带。从附近的树脂盒抽屉板上拔下霍尔效应传感器。
第 3 步：安装并固定霍尔效应传感器替换件
将新的霍尔效应传感器的凸面插入抽屉的切口中。用两颗 M3 5.5mm 螺母固定传感器。
第 4 步：连接霍尔效应传感器

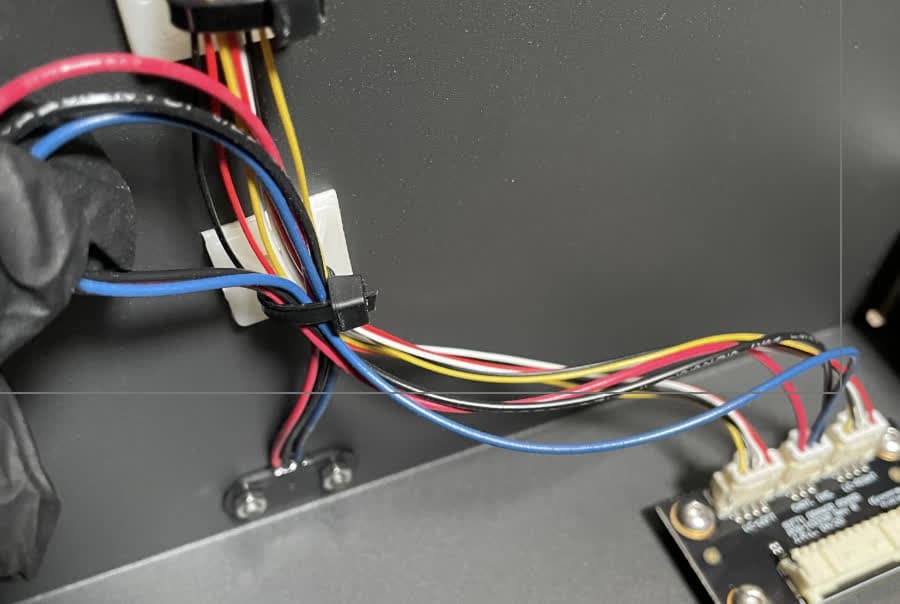

将霍尔效应传感器电缆连接到附近的板上。用束线带将传感器电缆固定在一起。
更换粉末盒抽屉锁销
概览：拆卸并更换安装在树脂盒抽屉上的半个锁销。
第 1 步：将锁销与树脂盒抽屉分开

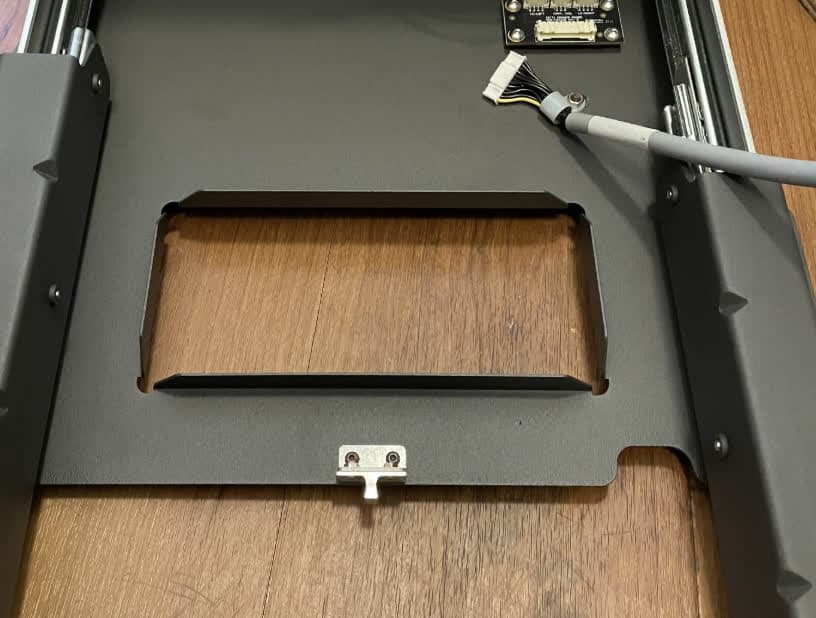

找到安装在树脂盒抽屉底部的锁销部分。使用 2mm 六角扳手，拧松并取下将锁销和支架固定在抽屉上的两颗 2mm M3 黑色螺丝。将锁销和螺丝放在一旁以备处置。

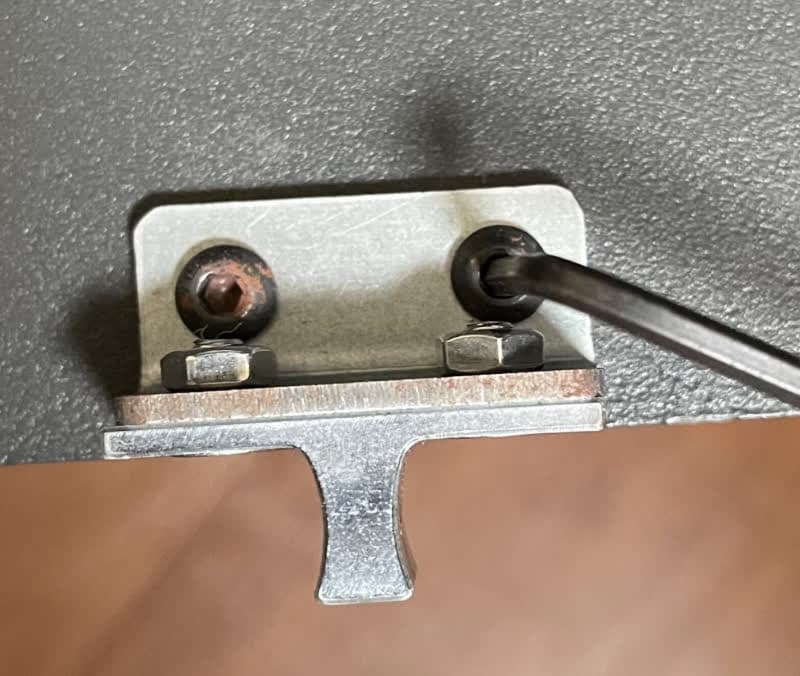

将锁销替换件上的螺孔与树脂盒抽屉上相应的螺孔对齐。在套件中随附的每颗锁销螺丝上涂抹少量 Loctite 243 或类似的螺丝固定剂。将螺丝分别拧入锁销的两个螺孔，然后使用 2mm 六角扳手拧紧，直至完全紧固。
更换电感传感器
概览：拆卸并更换用于检测树脂盒抽屉是否关闭的电感传感器。
在机器后部找到方形主板盖。使用 #2 十字螺丝刀，拧松并取下将主板箱体盖固定在主板箱体上的 8 颗沉头螺丝。将螺丝和机罩放在一旁。
断开 黑色电感传感器电缆以及标有 CBL-103866-02、CBL-103861-01 和 ENCODERS 的三根电缆 的 左侧 的 主板。
第 3 步：将电感传感器电缆与其他电线分开

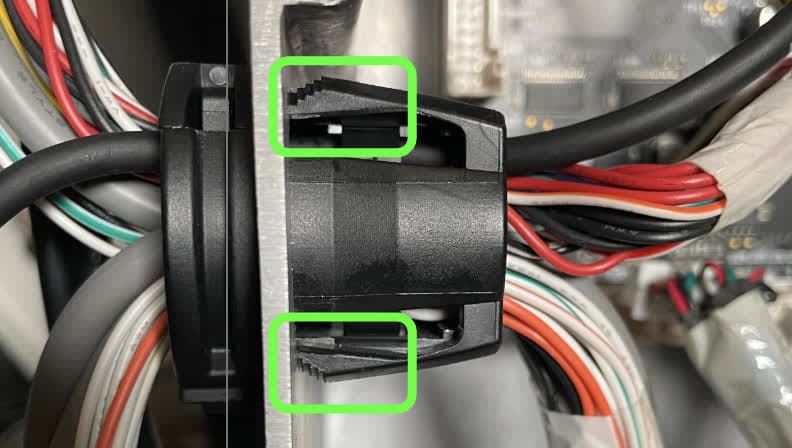

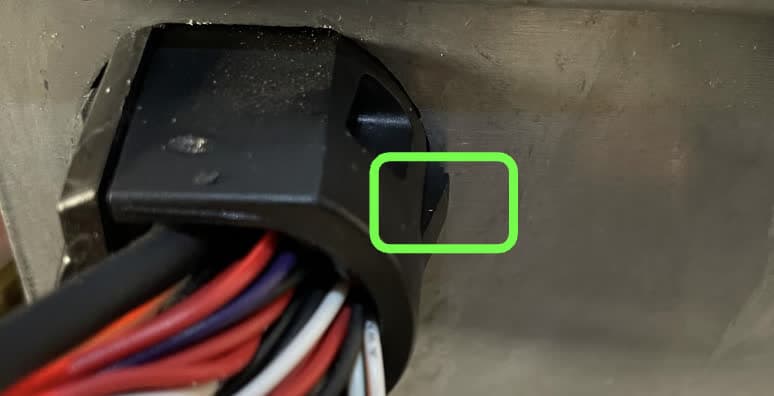

找到穿过主板箱体左侧的电线固定器。挤压三个固定卡扣，将其推到打印箱体外部。

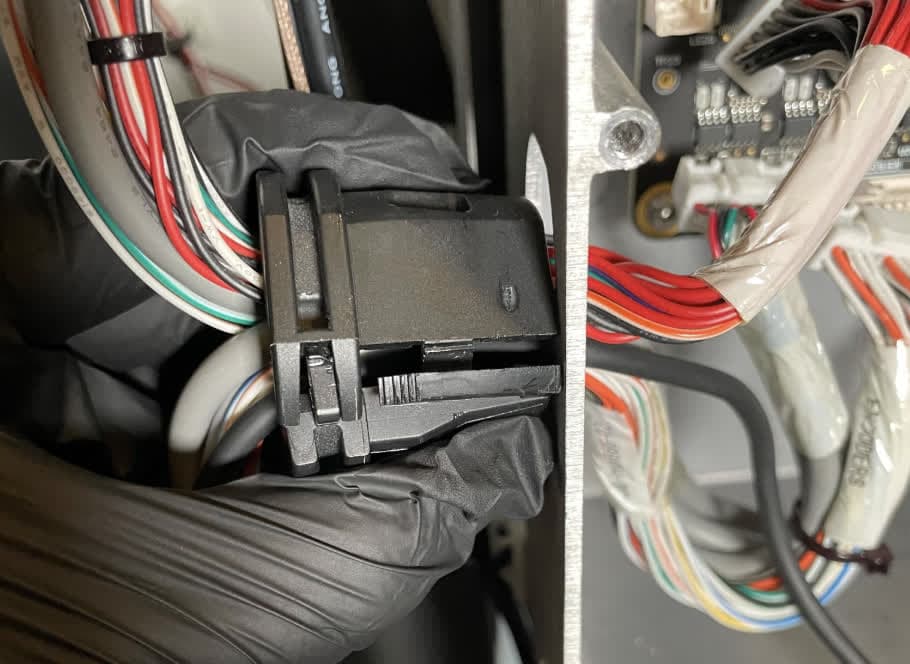

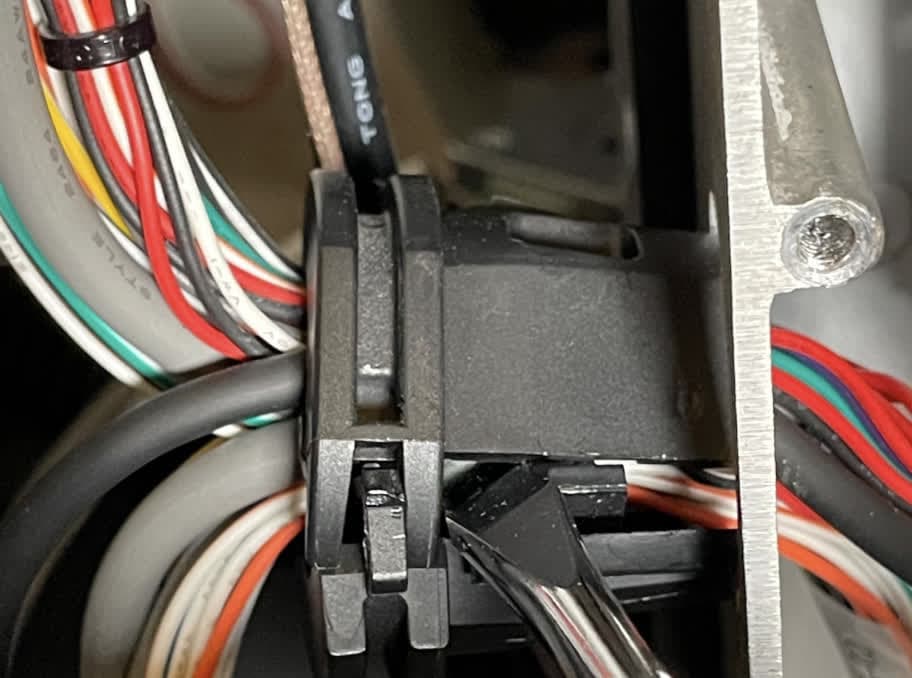

将电线固定器从孔中拉出。用平头螺丝刀或其他薄工具轻轻撬开电线固定器。打开电线固定器，取出黑色电感传感器电缆。找到固定在打印箱体外部的电缆束线带。小心剪断束线带，将电缆从主板箱中拉出。

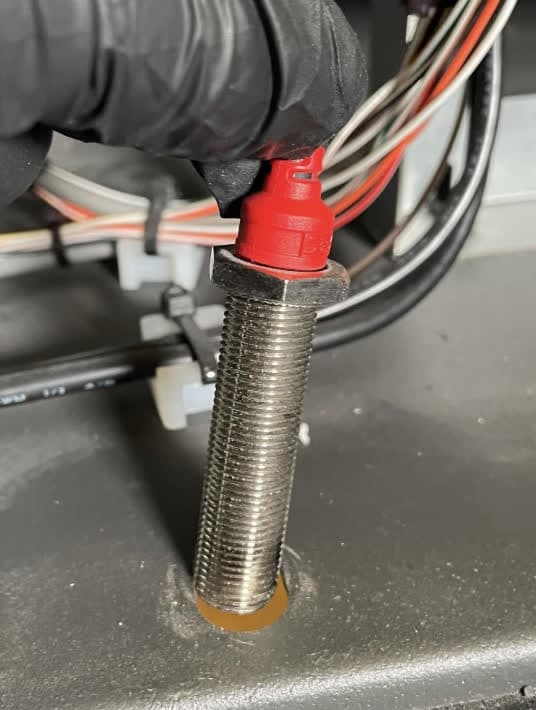

沿着电感传感器电缆找到传感器本身。传感器通过两颗 17mm 锁紧螺母固定在 Fuse Sift 框架上。拧松并取下位于机器下方的底部锁紧螺母，然后将电感传感器向上拉出其孔。松开顶部锁紧螺母可能有助于更好地操作底部锁紧螺母。将螺母和传感器放在一旁以备处置。
树脂盒抽屉套件包括电感传感器和两个防松螺母。在传感器上拧入一个螺母，锯齿朝下，远离传感器的红色部分。将传感器放入其孔中。

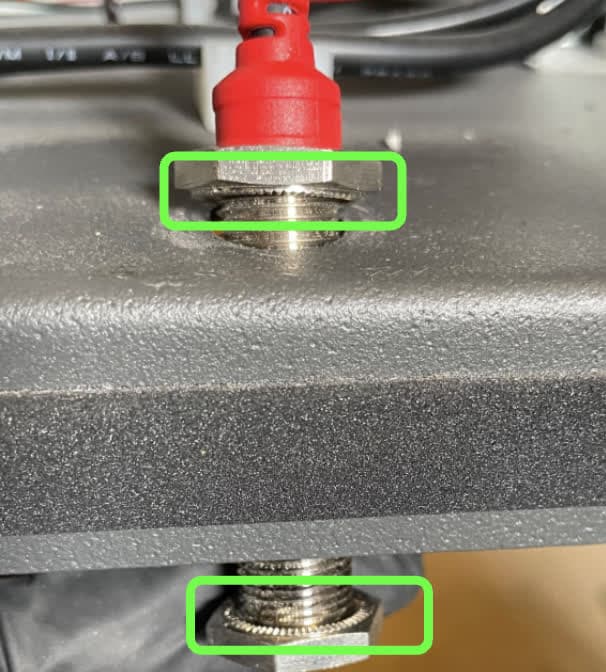

将第二个防松螺母拧到传感器底部，锯齿朝上，朝向 Fuse Sift 底部。将螺母拧到传感器上，直至螺母的下表面与传感器的底部齐平。
将传感器和锁紧螺母抵住 Fuse Sift 底部，然后拧紧顶部锁紧螺母，直至传感器固定到位。
第 6 步：布置电感传感器电缆

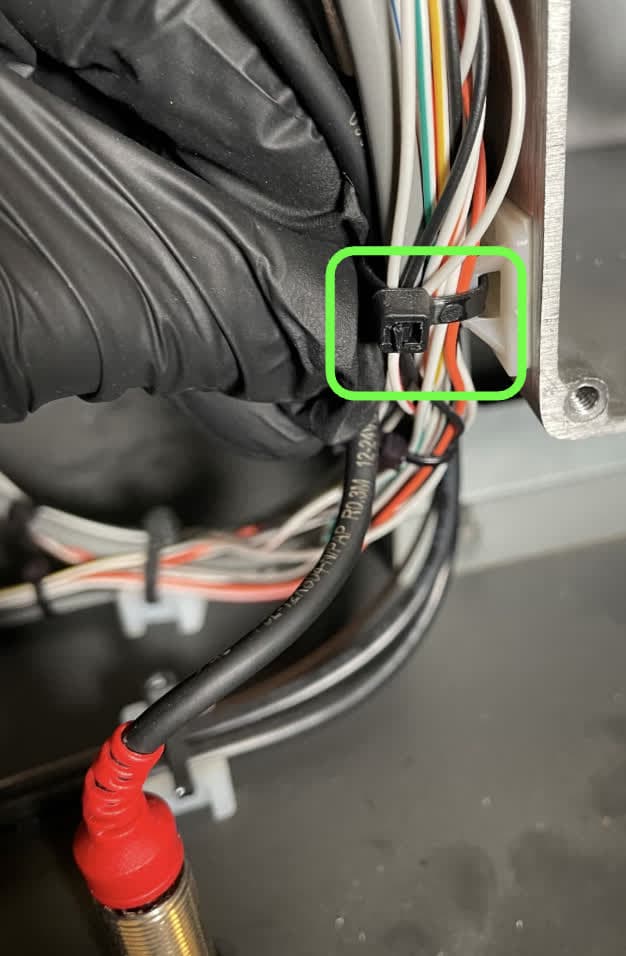

将电感传感器电缆与电缆固定器中的其他电缆捆绑在一起。挤压电线固定器使其闭合。将电感传感器电缆连接器引入主板箱体，然后将电缆固定器压入其孔中，直至固定片卡入到位。收集之前用束线带固定的电缆，并用新的束线带固定。

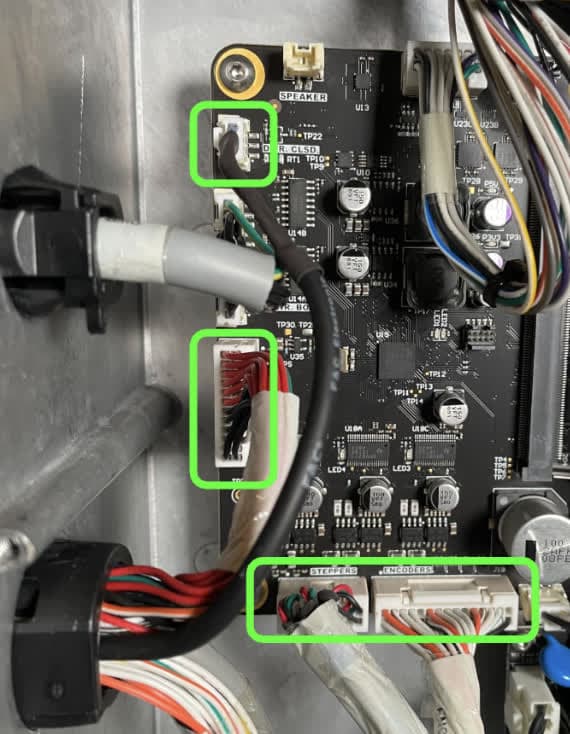

将黑色电感传感器电缆和标有 CBL-103866-02、CBL-103861-01 和 ENCODERS 的电缆连接到主板上的相应连接器。
将主板盖安装到打印箱体上，对准主板盖上的八个螺孔与打印箱体周围的相应螺孔。在每个螺孔中拧入一颗沉头螺丝，然后使用 #2 十字螺丝刀拧紧，直至完全紧固。
重新安装打印机箱体后面板
概览：安装新的树脂盒抽屉组件后，安装并固定打印机箱体后面板。
第 1 步：准备后面板固定螺丝
在将后面板固定到 Fuse Sift 的 16 颗黑色 8.0mm M4 圆头螺丝上涂抹少量 Loctite 243 或其他类似的螺丝固定剂。
第 2 步：安装后面板
将后面板安装到 Fuse Sift 上。
第 3 步：固定后面板
在后面板的 16 个螺孔中各拧入一颗 8.0mm M4 圆头螺丝。使用 2.5mm 六角扳手拧紧，直至
提示：
首先拧紧顶部三颗螺丝以固定面板，然后拧紧其余螺丝。
重新安装树脂盒抽屉
概览：更换粉末盒抽屉组件后，安装并固定粉末盒抽屉。
第 1 步：安装树脂盒抽屉

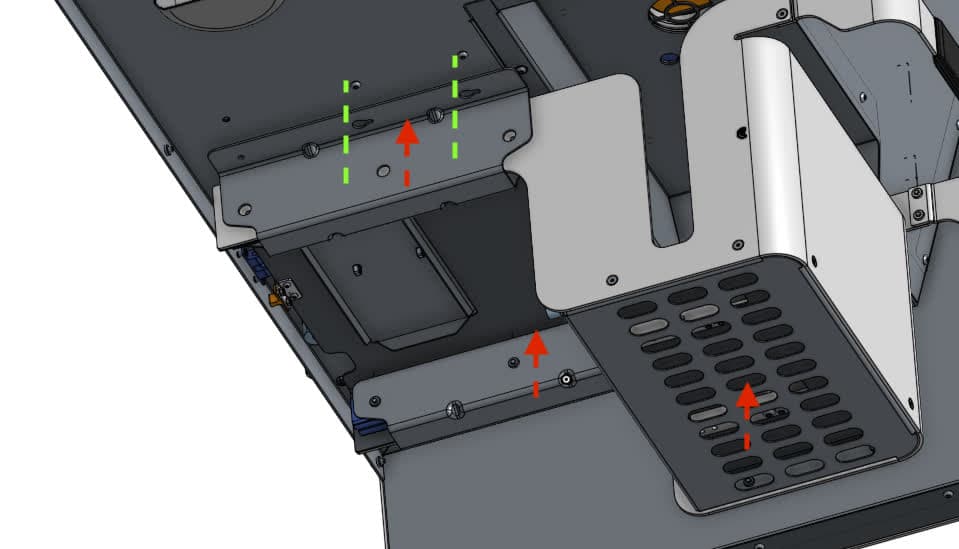

从机器背面 将抽屉组件向上引导 将其放置在机器底部 使四个安装槽与 将剩余的四颗 10.0mm 铬螺丝 M4 圆头螺丝。
抓住两条导轨将整个打印机 抽屉向后推 机器背面，直至 螺丝与四个 抽屉法兰安装槽。
在剩余的两颗铬色 10.0mm M4 粉末盒抽屉安装螺丝上涂抹少量 Loctite 243 或同等强度的螺丝固定剂。在树脂盒抽屉凸缘的两个剩余螺孔中各拧入一颗螺丝。使用 2.5mm 六角扳手，拧紧所有六颗螺丝，直至完全紧固。
完成修复
概览：安装好新的粉末盒抽屉组件后，接通 Fuse Sift 电源并测试其功能。
第 1 步：接通 Fuse Sift 电源
将 Fuse Sift 重新连接到电源。将电源开关切换至 开 位置。
第 2 步：插入粉末盒
将粉末盒插入粉末盒抽屉。关闭抽屉并确保其锁定，Fuse Sift 识别粉末盒后，即可将粉末分配到粉末盒中。
