所需物品：
Formlabs：
- Fuse Sift 给料器组件替换件 (RP-FS1-SDOS-01)
第三方：
- 2.5mm 六角扳手（平头）
- 6.5mm 一字螺丝刀
- 7.0mm 开口扳手
- 粉末盒
- 干净的粉末安全储存容器
- Loctite 243 或同等螺纹锁固剂
- 安全数据表 (SDS) 中规定的针对所用粉末的适当个人防护装备
- 配备有静电耗散组件的合规真空装置，如 II 类 2 分区真空装置
白皮书
更换 Fuse Sift 给料组件
更换 Fuse Sift 给料组件
Fuse Sift 给料器组件将料斗中的新粉末和旧粉末混合后分配到粉末盒中。如果给料器出现故障，Fuse Sift 将无法正常分配粉末，导致溢出或工作减慢。
请根据本指南更换 Fuse Sift 给料组件。
预计所需时间：45－60 分钟
准备工作区
概览：准备好 Fuse Sift 和工作区，以便更换给料组件。
第 1 步：取出并存放打印部件
从 Fuse Sift 工作区取出所有打印部件，以免意外损坏。
第 2 步：清理工作区
使用 Fuse Sift 附带的真空装置，清理工作区。在工作区内、护罩下方、打印床和周围端口以及通气口过滤器上吸除散粉。
第 3 步：清空料斗
在更换给料器之前，必须清空新粉末料斗和旧粉末料斗，以防止粉末溢出。
如果给料器仍然可以使用，可以将料斗中的粉末倒入一个或多个粉末盒中。将刷新率设置为 100%，只分配新粉末，然后像平常一样填充空粉末盒。同样，将刷新率设置为 0%，只分配旧粉末。重复上述步骤，直至两个料斗均已清空。如有必要，可将粉末从粉末盒中转移到其他干净的容器中。标记容器，以免在更换给料器后污染粉末。

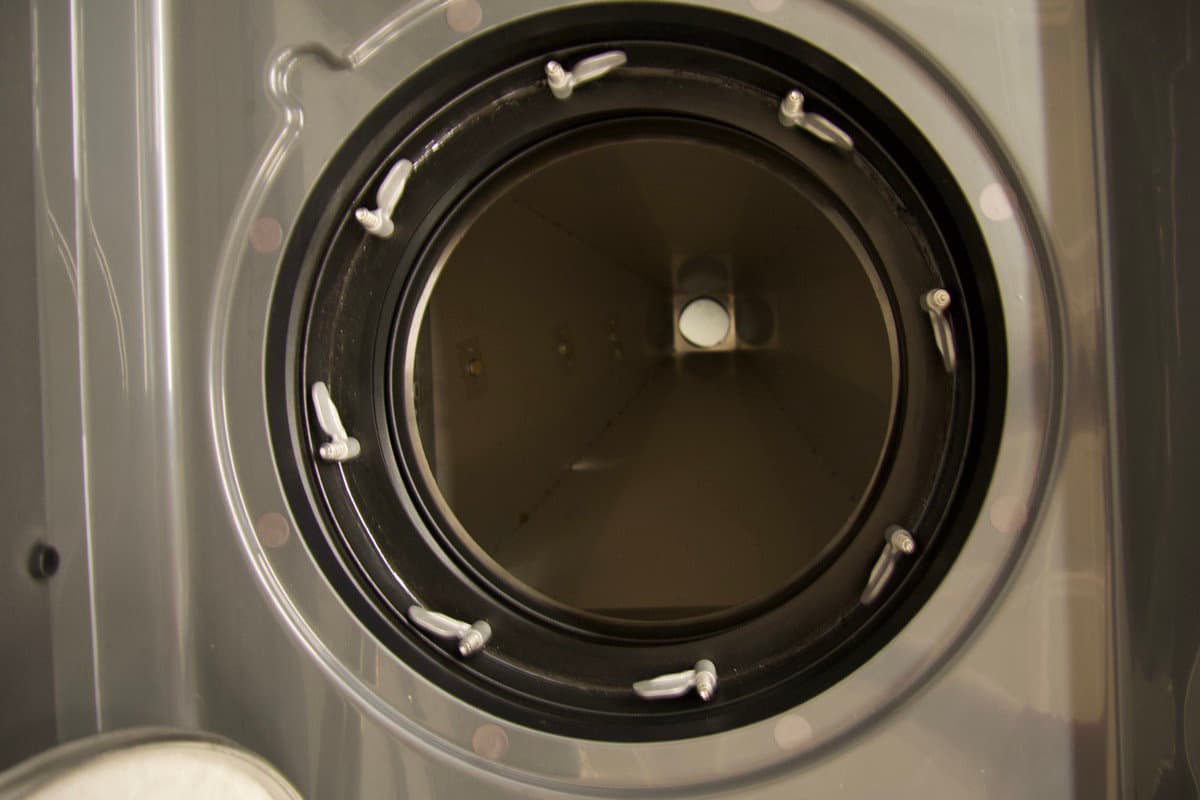

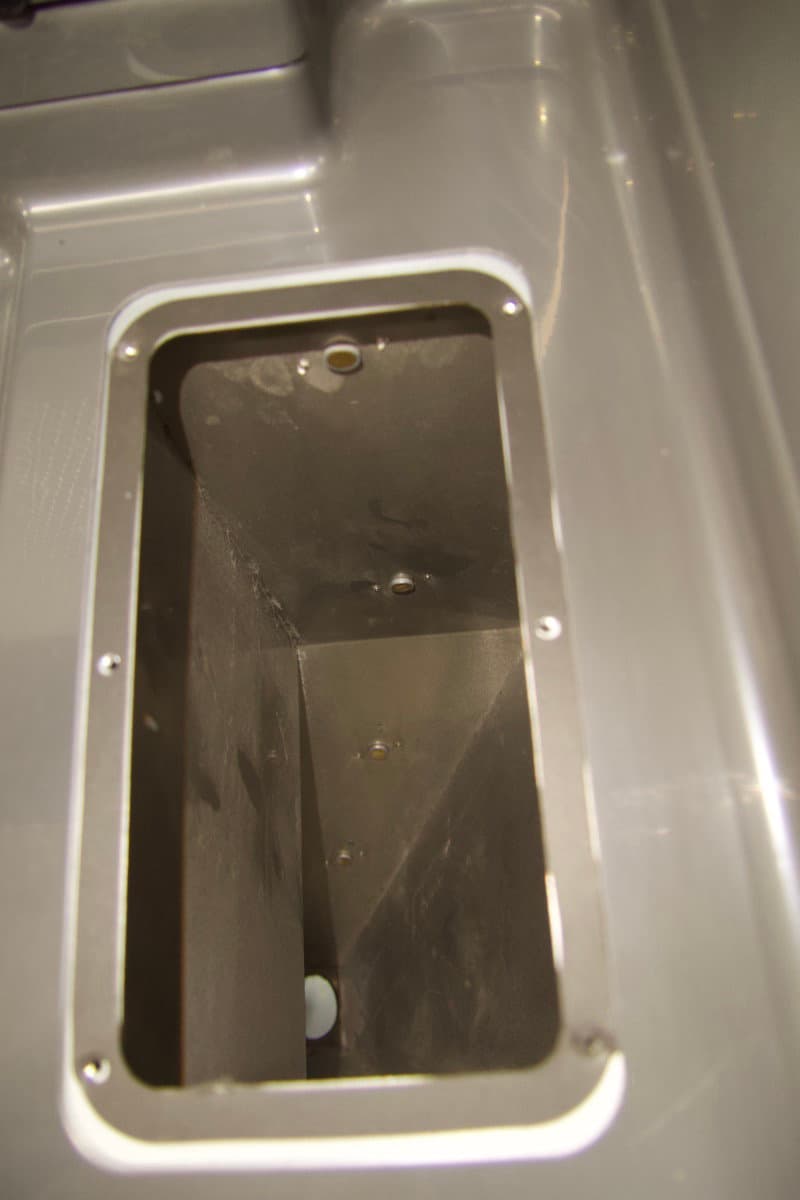

如果给料器无法工作，可以从上方将粉末从料斗中舀出。如需操作旧粉末料斗，请拆卸栅罩和筛网。如需操作新粉末料斗，使用 2mm 六角扳手拧松并卸下固定新粉末料斗盖的四颗螺丝。将螺丝和盖子放在一旁。
第 4 步：拔掉 Fuse Sift 的插头
关闭 Fuse Sift 电源，然后从后面板上拔下电源线。
危险：
在 Fuse Sift 通电时执行此程序会增加触电风险。断开 Fuse Sift 的电源后，至少等待五分钟再进行维护。
第 5 步：拧下 Wi-Fi 天线
拆除 Wi-Fi 天线（如有）。
警告：
处理散粉或未烧结的粉末时，请穿戴适当的个人防护装备。请参阅支持文档 Formlabs SLS 产品的安全性或粉末的安全数据表 (SDS) 了解更多信息。
拆卸上部前箱体面板
概览：拆卸打印机箱体的上部前面板，以便开始操作给料器组件。

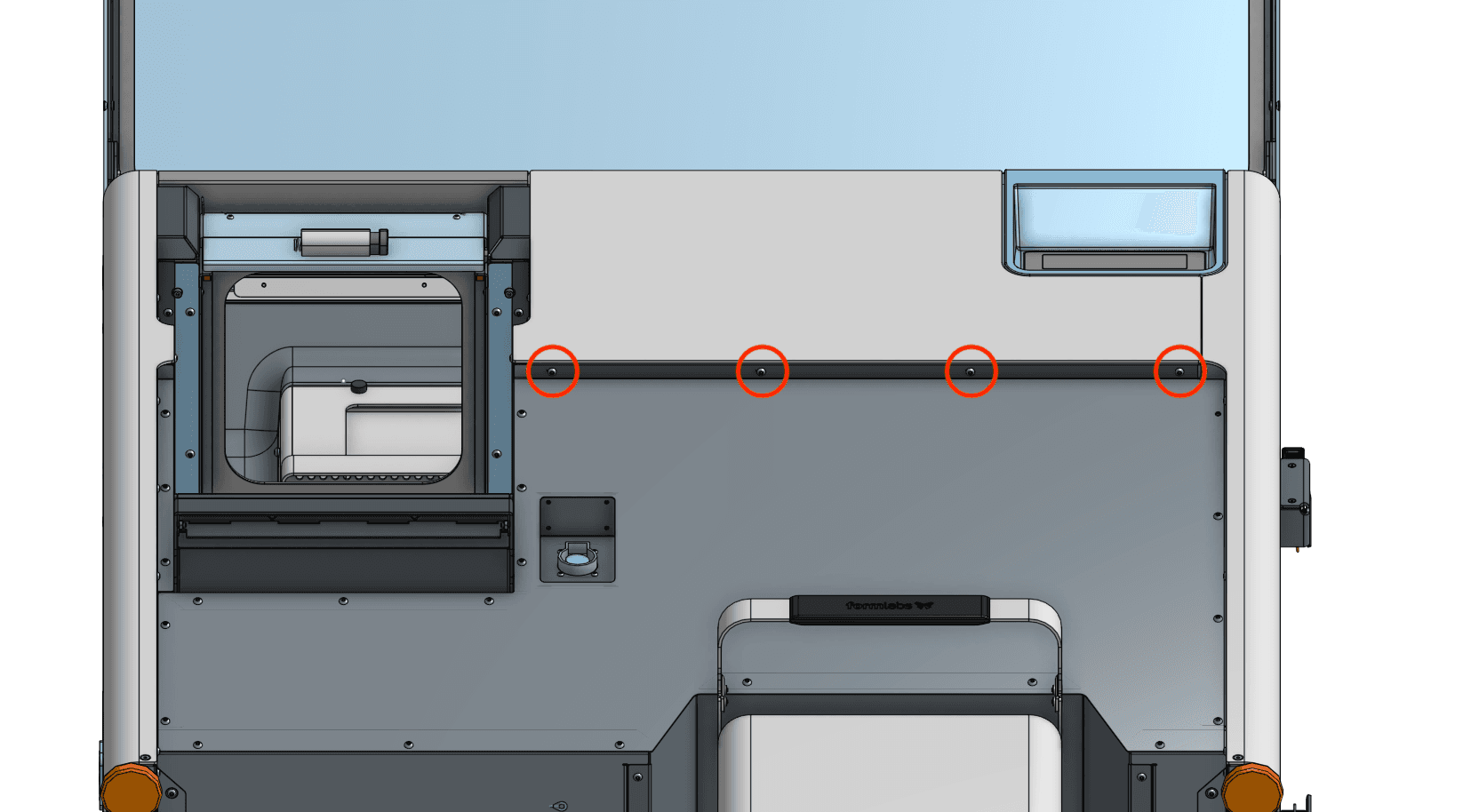

第 1 步：拧下前部箱体面板的安装螺丝

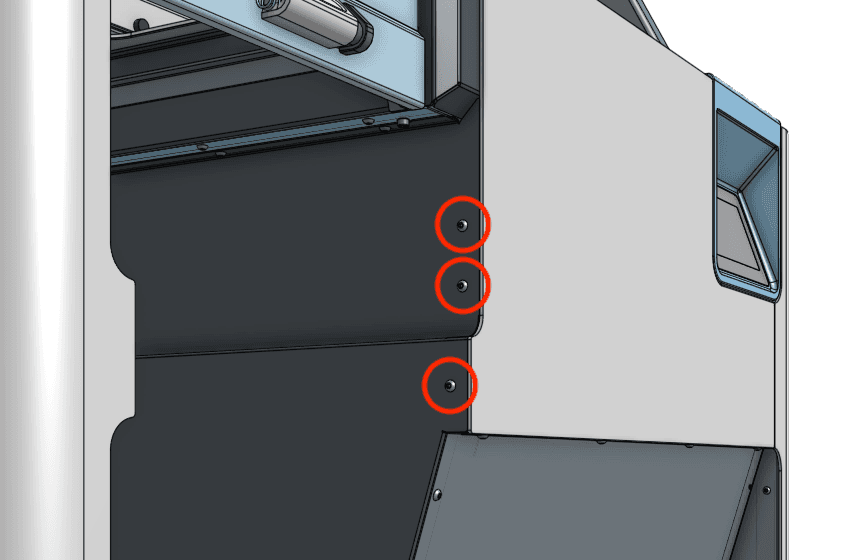

使用 2.5mm 六角扳手，拧松并拆卸 四颗黑色 8.0mm 上部前部箱体面板边缘下方的 M4 圆头螺丝。拧下 同一面板左侧的 M4 圆头螺丝。将螺丝放在一旁。
第 2 步：拆卸打印机箱体的上部前面板
向下滑动面板，将其从 Fuse Sift 上取下。将前部上方箱体面板放在一旁。
拆卸打印机箱体的下部前面板
概览：拆卸打印机下部的前面板，以便操作给料器组件的前部。
第 1 步：拧下前部箱体面板的下部安装螺丝
使用 2.5mm 六角扳手，拧松并拆卸 18 个黑色 8.0mm M4 圆头螺丝，用于将箱体下部前面板固定到 Fuse Sift 上。取下 两颗铬色 8.0mm M4 圆头螺丝将下部面板的顶部固定在内部框架上。在拧下这些螺丝时，用一只手托住面板底部，以免其掉落。将所有 20 颗螺丝放在一旁。
第 2 步：拆卸打印箱体的下部前面板。
将下部前箱体面板与 Fuse Sift 分离。将面板放在一旁。

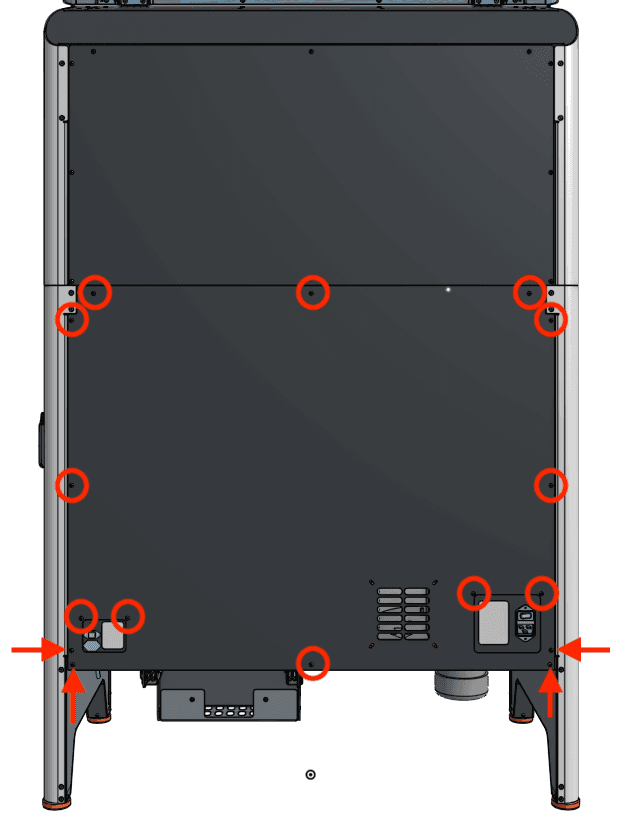

拆卸后部箱体面板
概览：将后部箱体面板与 Fuse Sift 分离，以便操作给料组件的背面。
第 1 步：拧下后部箱体面板安装螺丝
使用 2.5mm 六角扳手，拧下 将后面板固定在 Fuse Sift 上的 M4 螺丝。将螺丝放在一旁。
第 2 步：拆卸后部面板
将后部箱体面板与 Fuse Sift 分离，放在一旁。
拆卸树脂盒抽屉
概览：将粉末盒抽屉与 Fuse Sift 分离，以便操作给料器组件的底部。

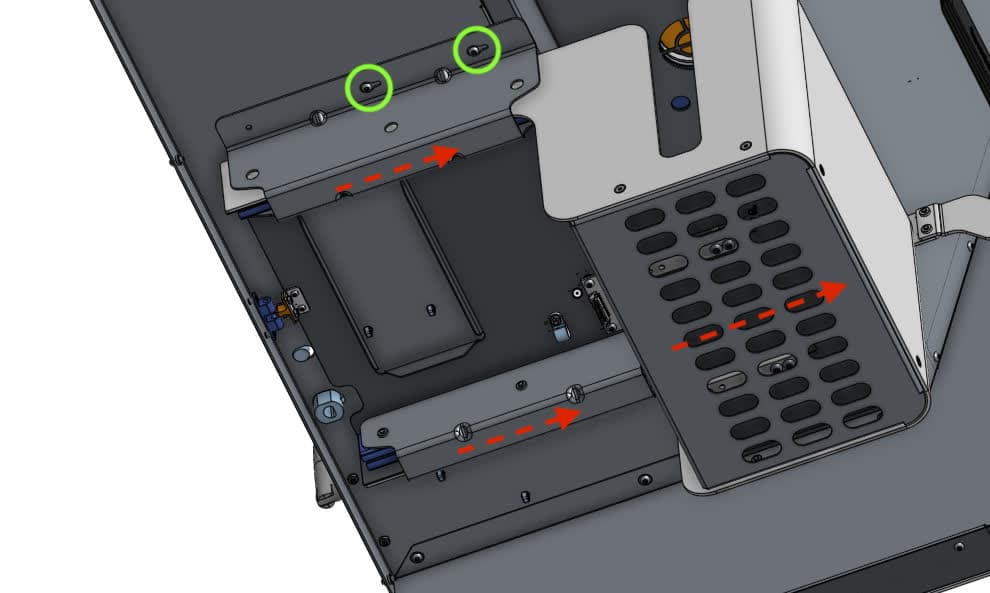

第 1 步：拧下树脂盒抽屉安装螺丝

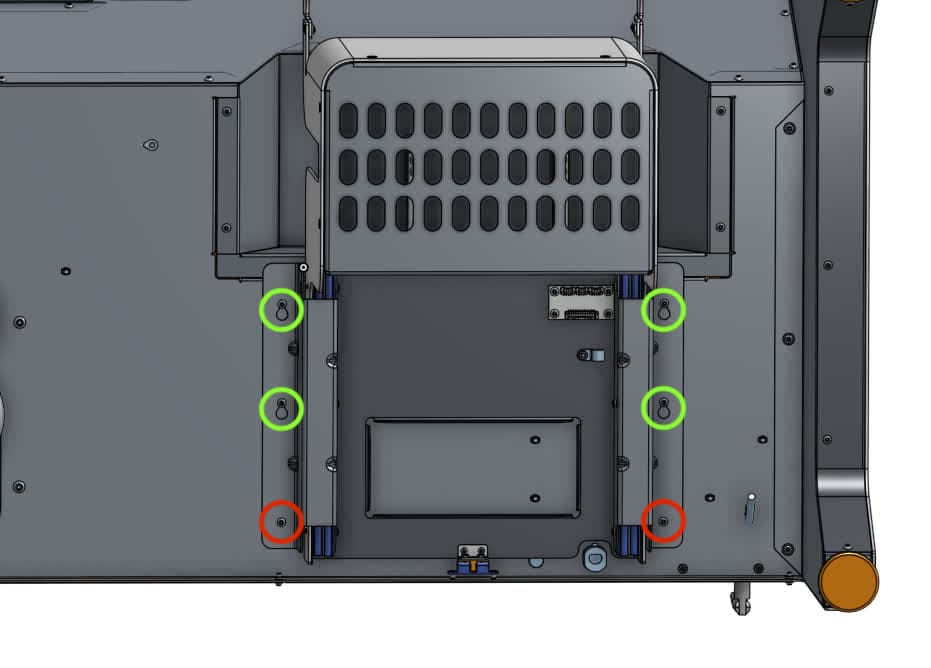

从 Fuse Sift 的背面观察机器下方，找到将粉末盒抽屉固定在机器上的六颗 10.0mm 铬色 M4 圆头螺丝。
使用 2.5mm 六角扳手，拧松并取下最靠近机器背面的两颗螺丝。将螺丝放在一旁。拧松其余四颗螺丝，但不要将其拆下。
第 2 步：将树脂盒抽屉与 Fuse Sift 分离
抓住两条导轨 将整个树脂盒抽屉组件向前滑动 向机器前部推动，直至 螺丝与抽屉法兰安装槽之间的间隙。

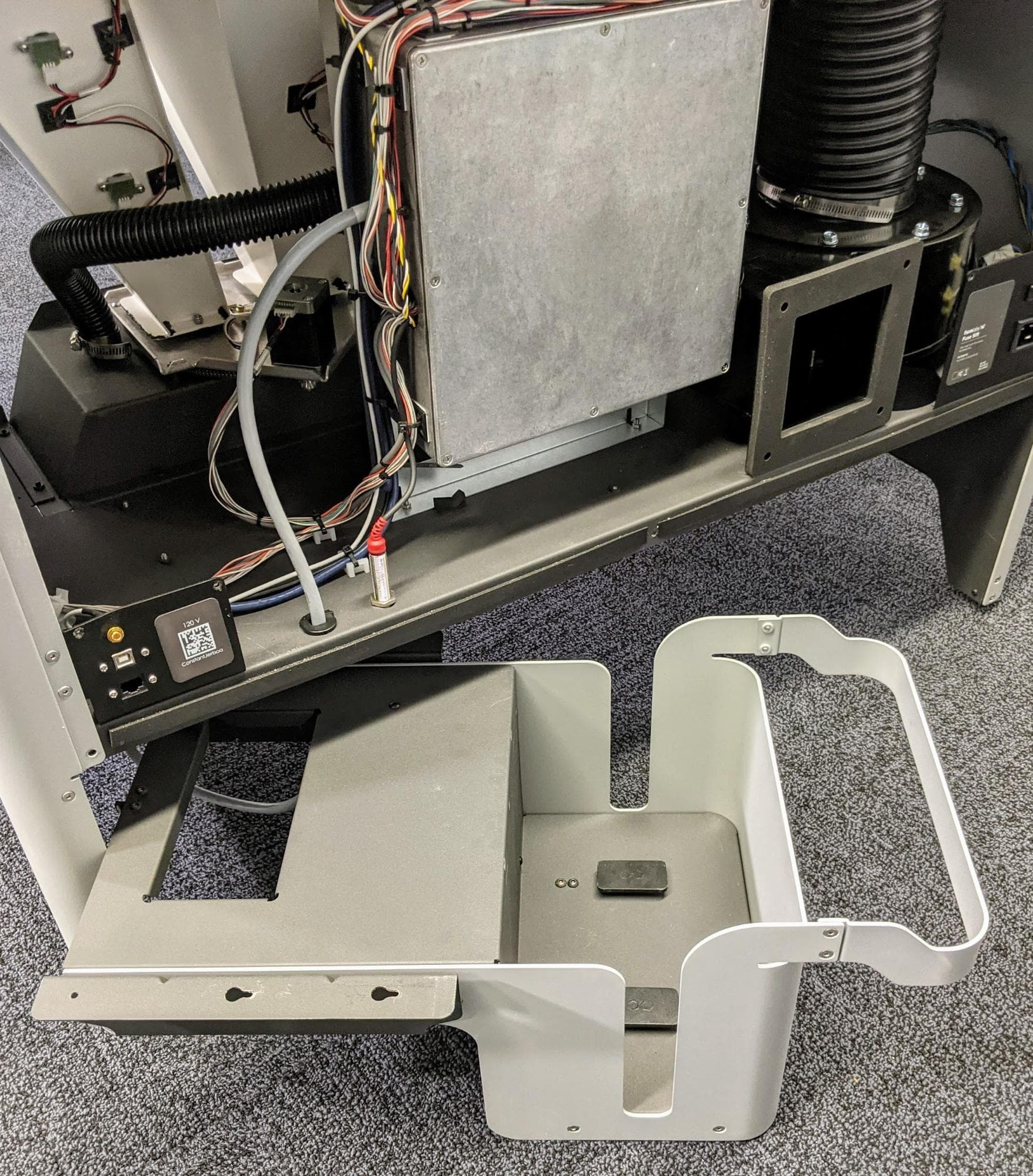

小心地将树脂盒抽屉组件放在机器下方。请勿拉扯或损坏仍将抽屉与 Fuse Sift 连接在一起的电缆。
小心：
抽屉滑轨现在可以自由移动，可能会造成挤压伤害。
拆卸给料器组件
概览：断开连接并拆卸原有给料器组件。
第 1 步：断开给料器电缆
断开给料器马达和编码器电缆与给料器组件的连接。编码器电缆有一个锁定插片，必须先挤压插片才能拔掉电缆。请务必拉动塑料连接器，而不是电线本身。
第 2 步：清理给料组件
断开吸尘软管和 Fuse Sift 的电源线连接，然后将其连接到电源。使用吸尘装置清理整个给料器组件周围的粉末。完成后，将吸尘装置重新连接到 Fuse Sift。
第 3 步：断开给料器吸尘软管

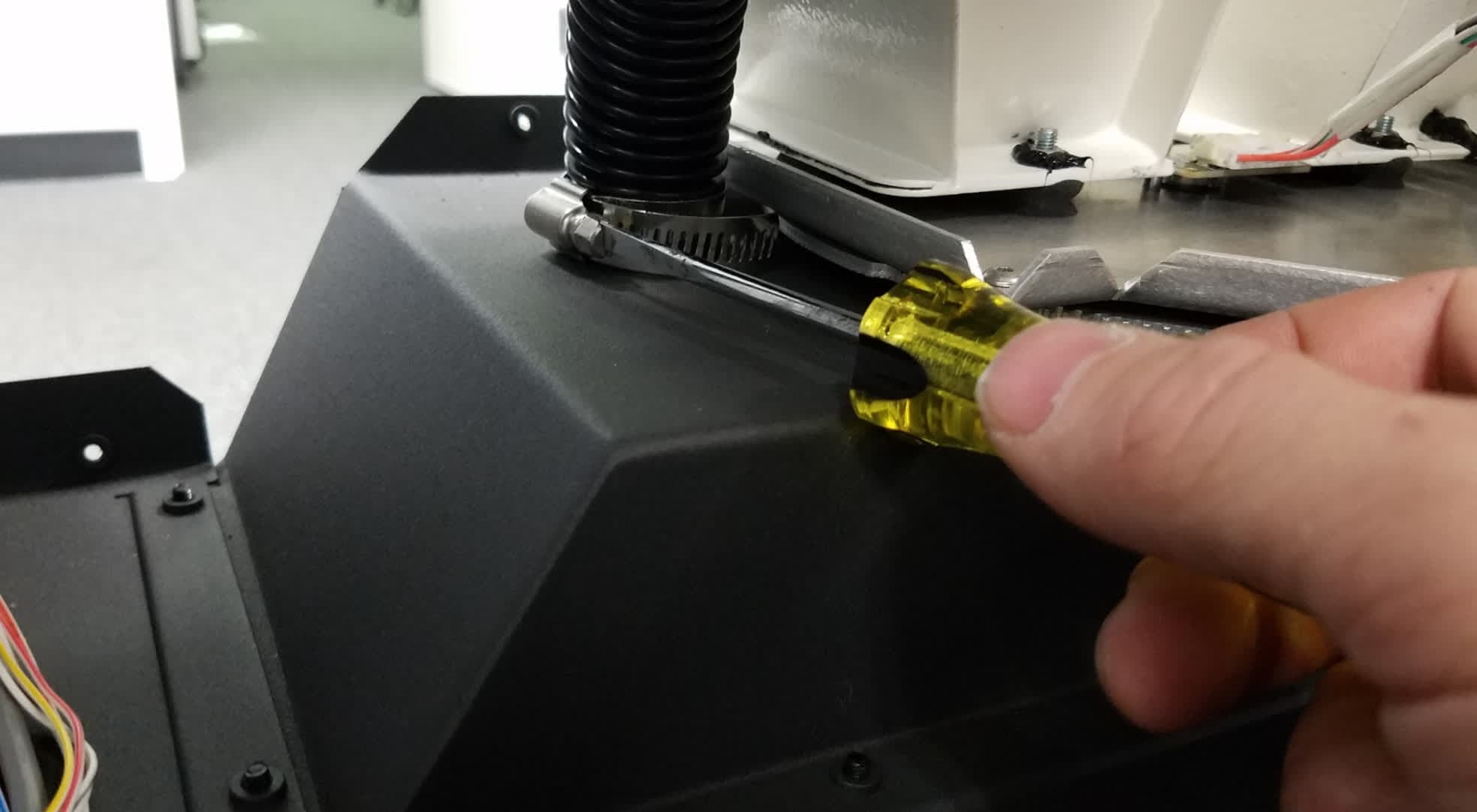

从机器后部，使用 7.5mm 一字螺丝刀松开将吸尘软管固定在给料器组件顶部的夹子。从给料器组件上拆下软管。
第 4 步：断开料斗与给料器的连接

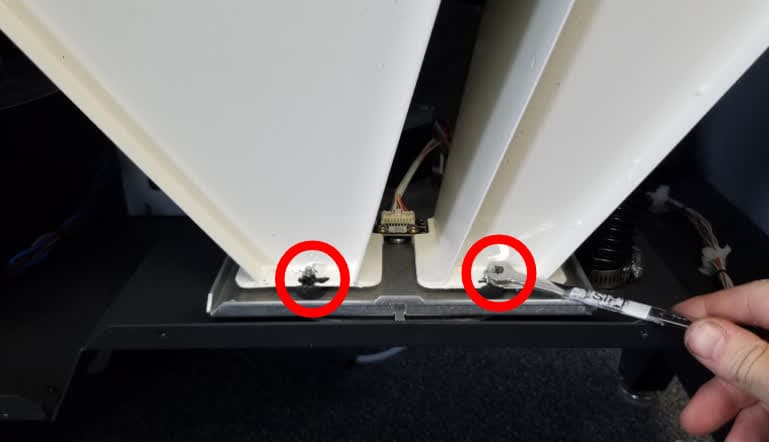

使用 7.0mm 扳手，拧松并取下将料斗固定在给料器组件上的四颗 M4 螺母。每个料斗有两个螺母：一个在前面，一个在后面。
第 5 步：拆卸给料器组件

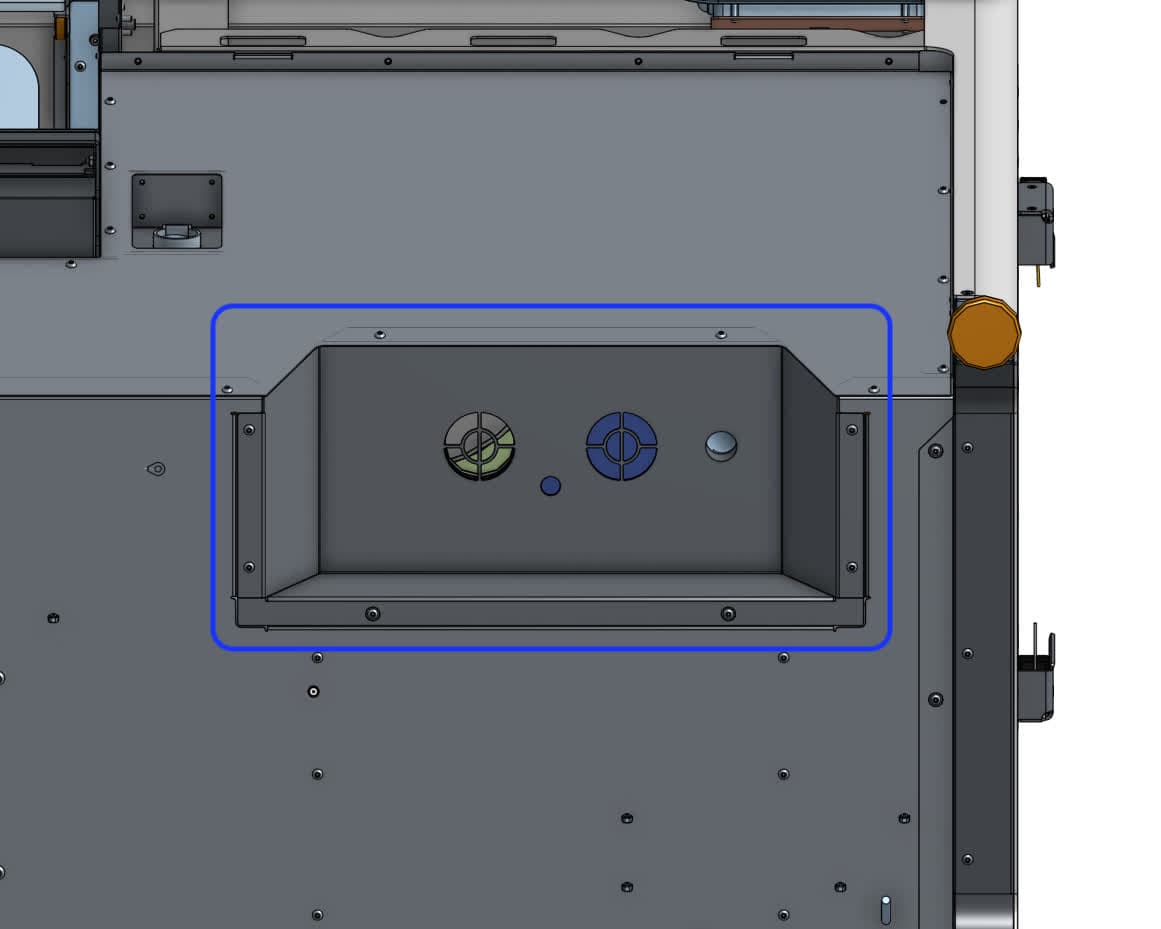

从机器正面找到 给料器组件 位于树脂盒抽屉安装位置的正上方。支撑给料器组件，使用 2.5mm 六角扳手拧松并取下将给料器组件固定在机器上的 6 颗 10.0mm M4 黑色圆头螺丝。
将螺丝放在一旁。将给料器放在一旁，以便与电子废弃物一同处置。
安装给料组件替换件
概览：安装、固定并连接给料组件替换件。
第 1 步：安装分散器组件

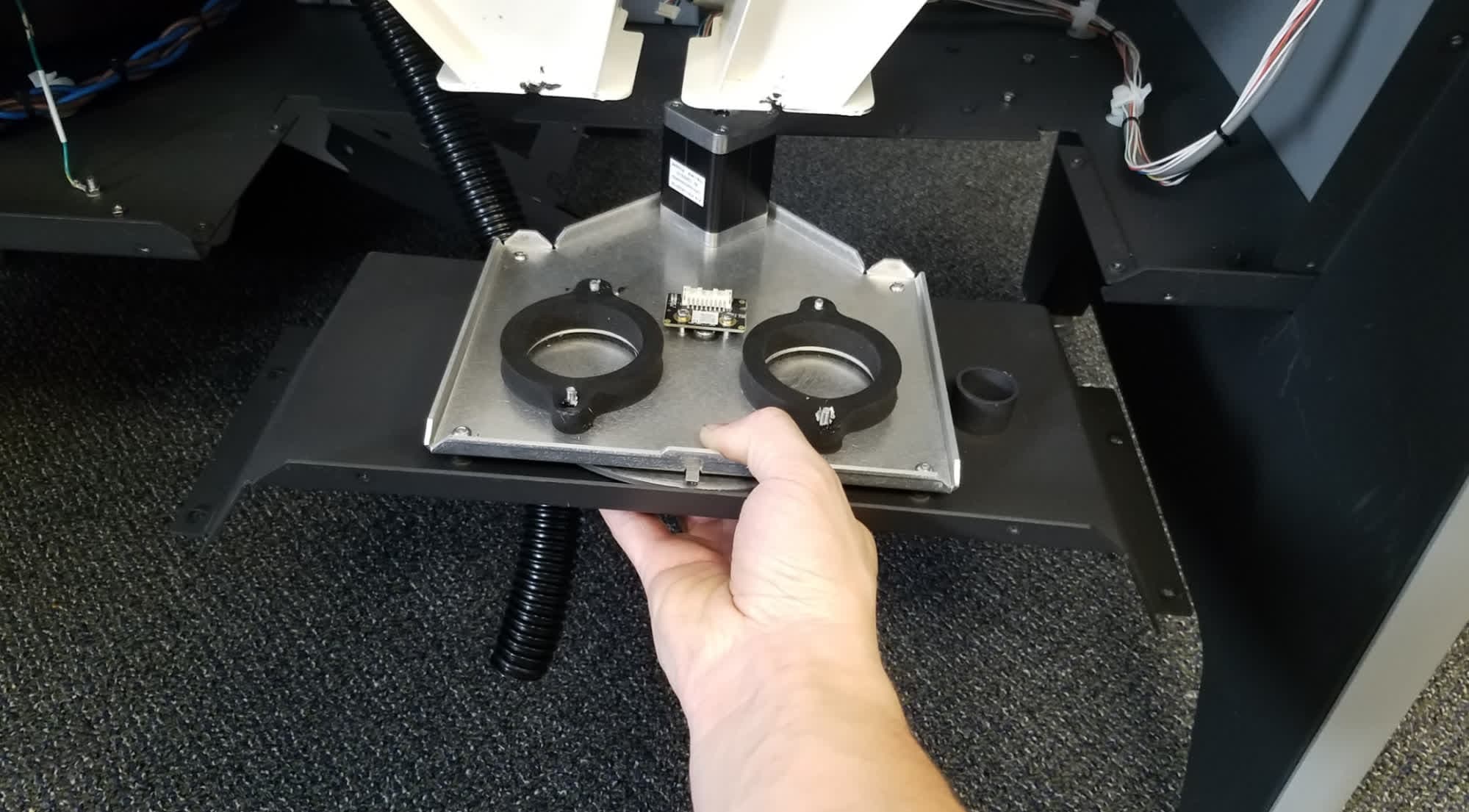

将新的给料器组件的马达朝上并远离您。从 Fuse Sift 的前部将新的给料器组件抬起到位。

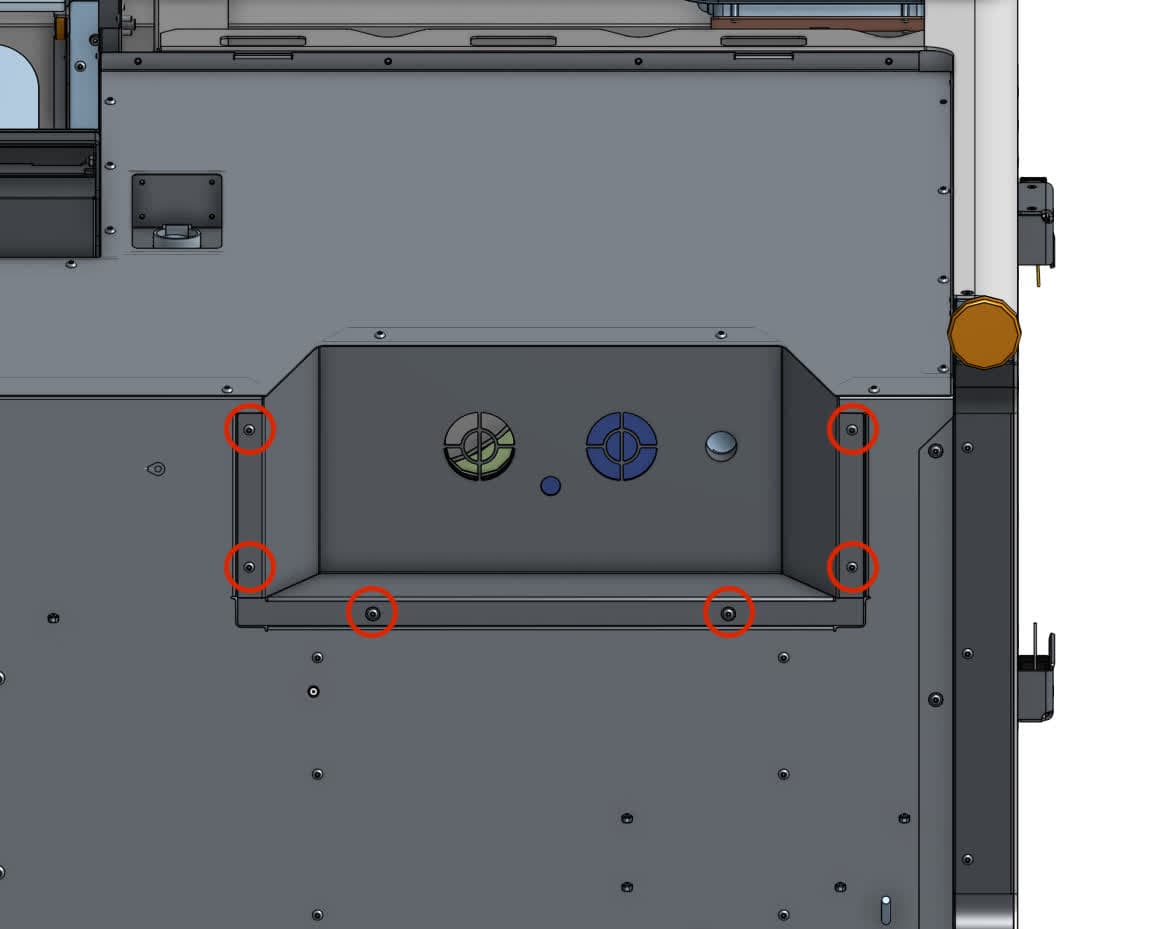

第 2 步：固定给料器组件
在将给料器固定到 Fuse Sift 的六颗黑色 8.0mm M4 圆头螺丝的螺纹上涂抹少量 Loctite 243 或同等强度的螺丝固定剂。将一颗螺丝拧入给料器组件边缘的六个螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 3 步：将料斗连接到给料器组件上

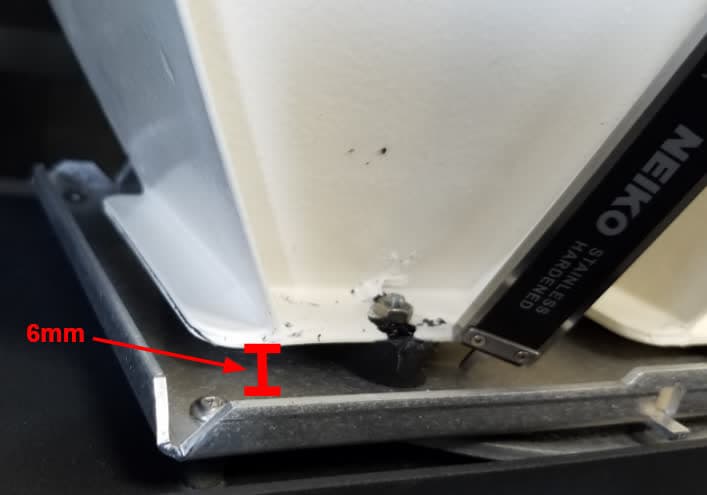

在两个料斗底部向上延伸的四个螺纹柱上各拧入一个螺母。使用 7.0mm 扳手拧紧螺母，直至 6.0mm 间隙 料斗和给料器组件板之间的空间

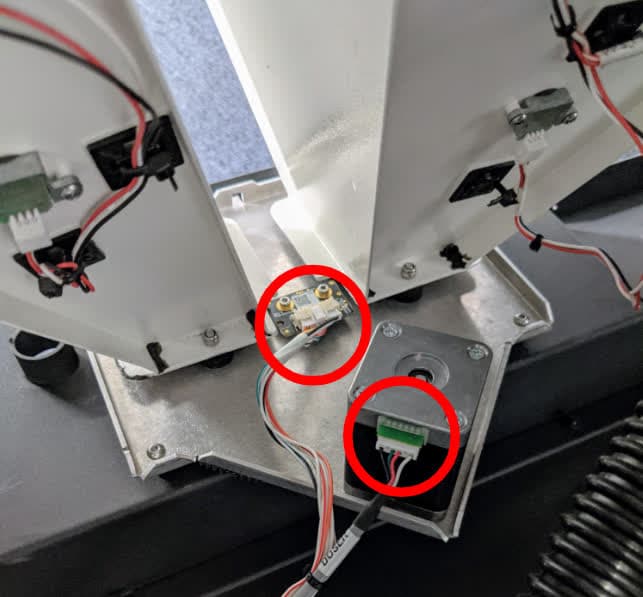

第 4 步：连接给料器组件电缆
将给料器马达和编码器电缆连接到新的给料器组件上。确保编码器电缆锁定插片卡入到位。
第 5 步：将吸尘装置软管连接到给料器组件上
将吸尘软管滑入给料器组件顶部的端口，然后使用 6.5mm 一字螺丝刀拧紧软管夹。
重新安装树脂盒抽屉
概览：更换给料器组件后，安装并固定树脂盒抽屉。
第 1 步：安装树脂盒抽屉

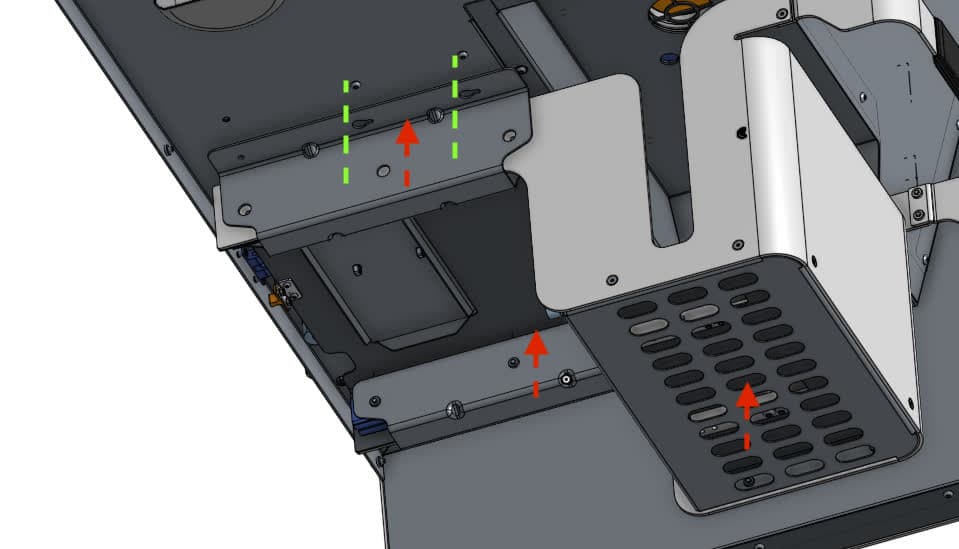

从机器背面 将抽屉组件向上引导 将其放置在机器底部 使四个安装槽与 将剩余的四颗 10.0mm 铬螺丝 M4 圆头螺丝。
抓住两条导轨将整个打印机 抽屉向后推 机器背面，直至 螺丝与四个 抽屉法兰安装槽。
第 2 步：固定树脂盒抽屉
在剩余的两颗铬色 10.0mm M4 粉末盒抽屉安装螺丝上涂抹少量 Loctite 243 或同等强度的螺丝固定剂。在树脂盒抽屉凸缘的两个剩余螺孔中各拧入一颗螺丝。使用 2.5mm 六角扳手，拧紧所有六颗螺丝，直至完全紧固。

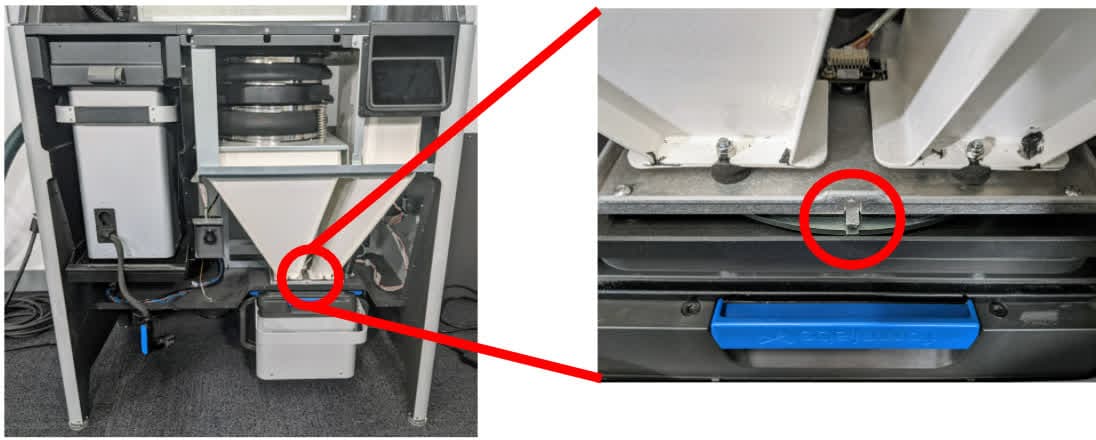

验证给料器位置
概览：重新安装树脂盒抽屉后，检查给料器的位置，并在必要时进行校正。
第 1 步：找到给料器齿轮对齐卡口
从 Fuse Sift 的前部找到位于两个料斗之间的给料器齿轮对齐插片。

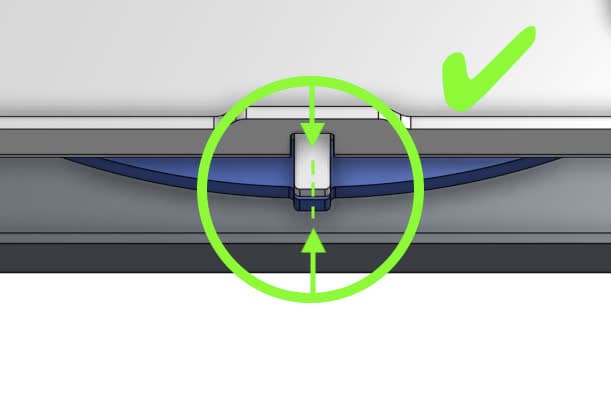

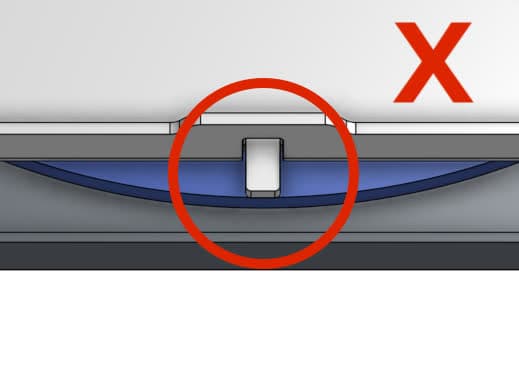

第 2 步：检查对齐卡口

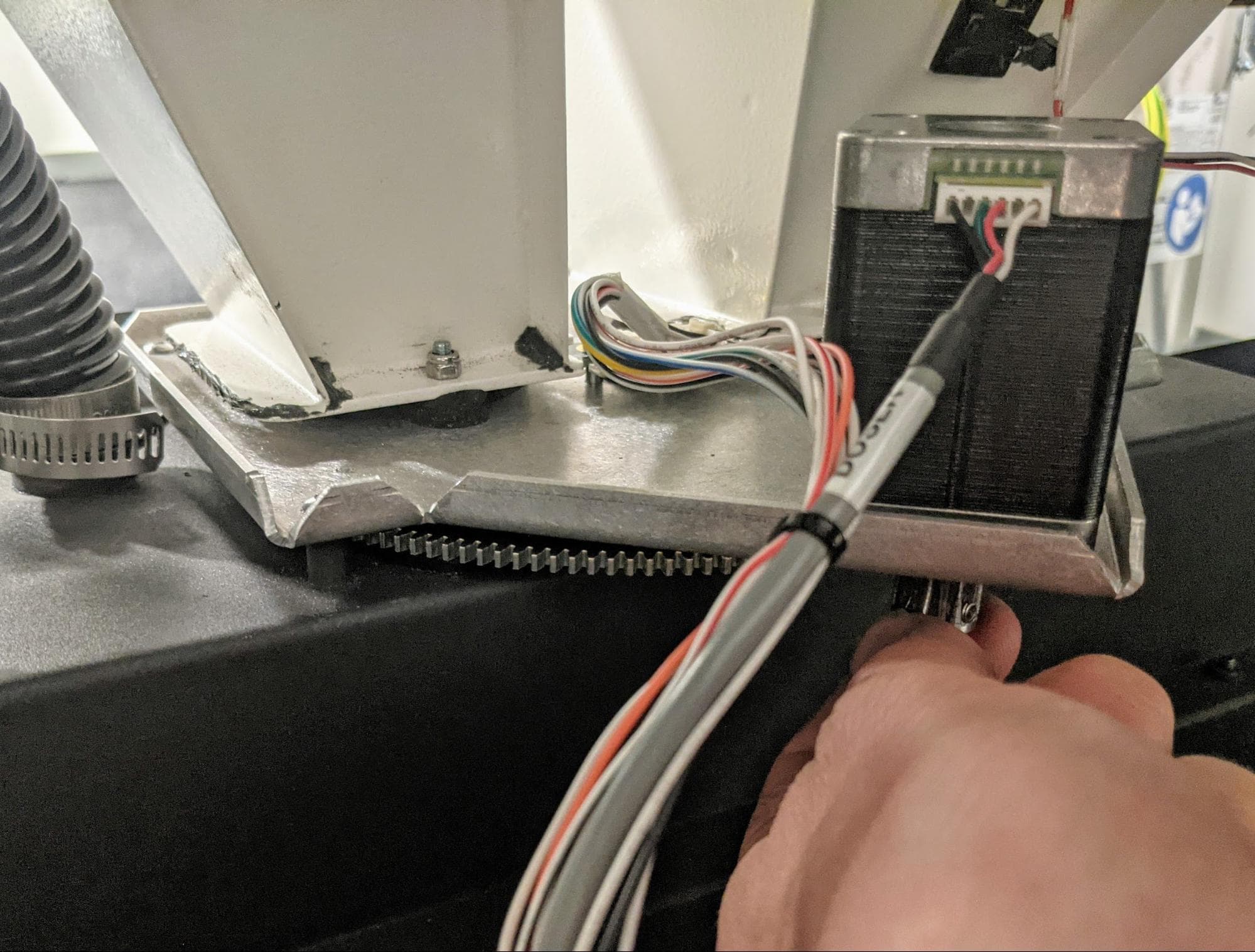

检查给料器齿轮插片和顶板插片是否对齐。如果没有对齐，请用手旋转给料器组件后部的马达齿轮，直到卡舌对齐。注意不要夹住手指。
重新安装打印机箱体后面板
概览：安装好新的显示屏组件和电缆后，安装并固定打印机箱体后面板。
第 1 步：准备后面板固定螺丝
在将后面板固定到 Fuse Sift 的 16 颗黑色 8.0mm M4 圆头螺丝上涂抹少量 Loctite 243 或其他类似螺丝固定剂。
第 2 步：安装后面板
将后面板安装到 Fuse Sift 上。
第 3 步：固定后面板
在后面板的 16 个螺孔中各拧入一颗 8.0mm M4 圆头螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
提示：
首先拧紧顶部三颗螺丝以固定面板，然后拧紧其余螺丝。
重新安装打印箱体的下部前面板
概览：安装新的给料器组件后，安装并固定打印机箱体的下部前面板。
第 1 步：安装前部箱体下面板
将下部前箱体面板安装到 Fuse Sift 上。将面板上的 20 个螺孔与机器上相应的螺孔对齐。

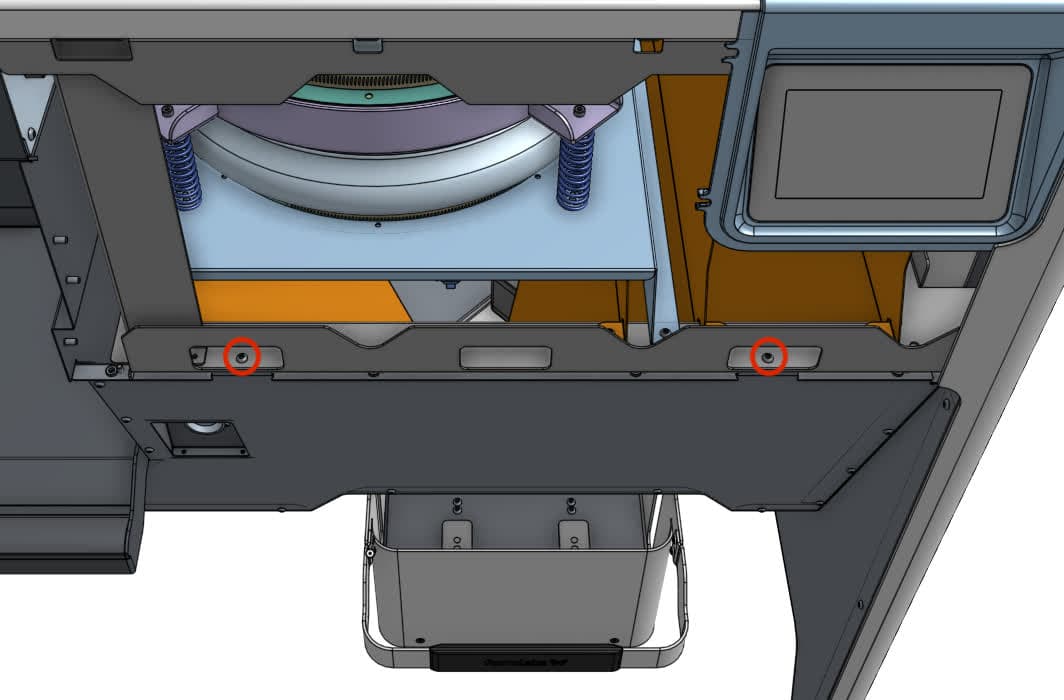

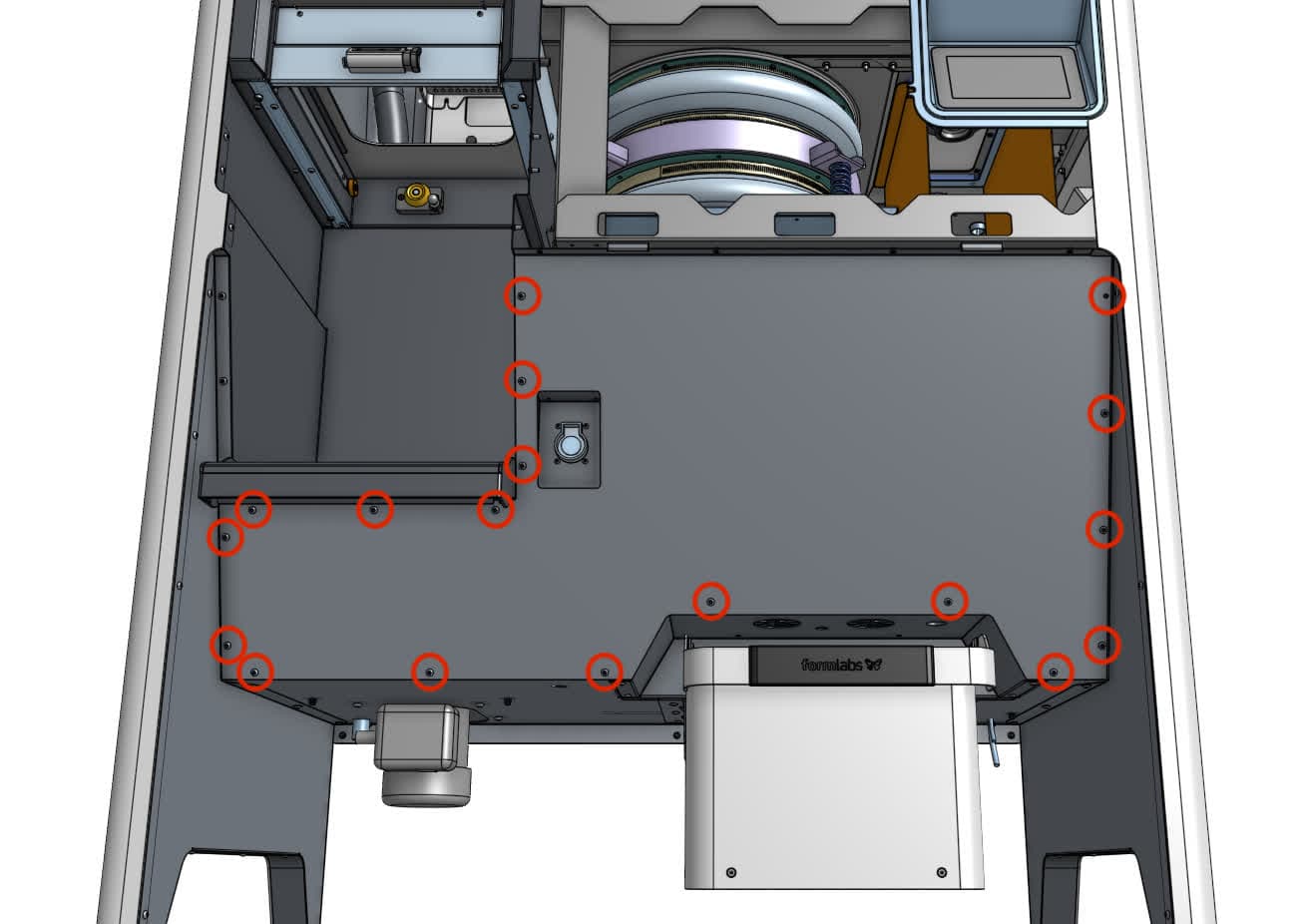

第 2 步：固定打印箱体的下部前面板
在将下部前箱体面板固定到 Fuse Sift 的 20 颗 8.0mm M4 圆头螺丝上涂抹少量 Loctite 243 或同等螺丝固定剂。在面板顶部的两个螺孔中各拧入一颗铬色螺丝。在面板前部的 18 个螺孔中各拧入一颗黑色螺丝。使用 2.5mm 六角扳手，拧紧所有 20 颗螺丝，直至完全紧固。
重新安装打印机箱体的上部前面板
概览：重新安装下部前面箱体面板后，重新安装上部前面箱体面板。

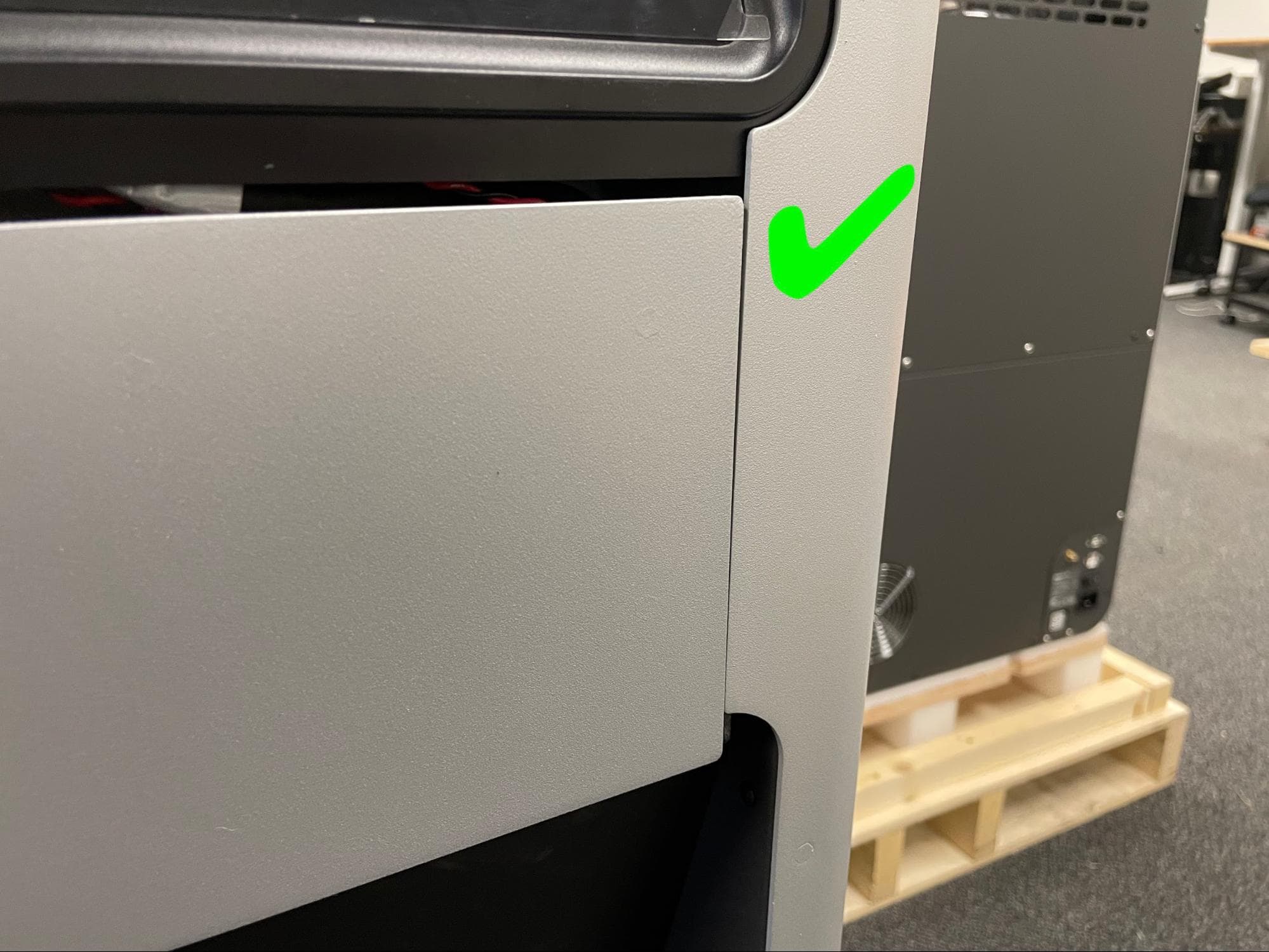

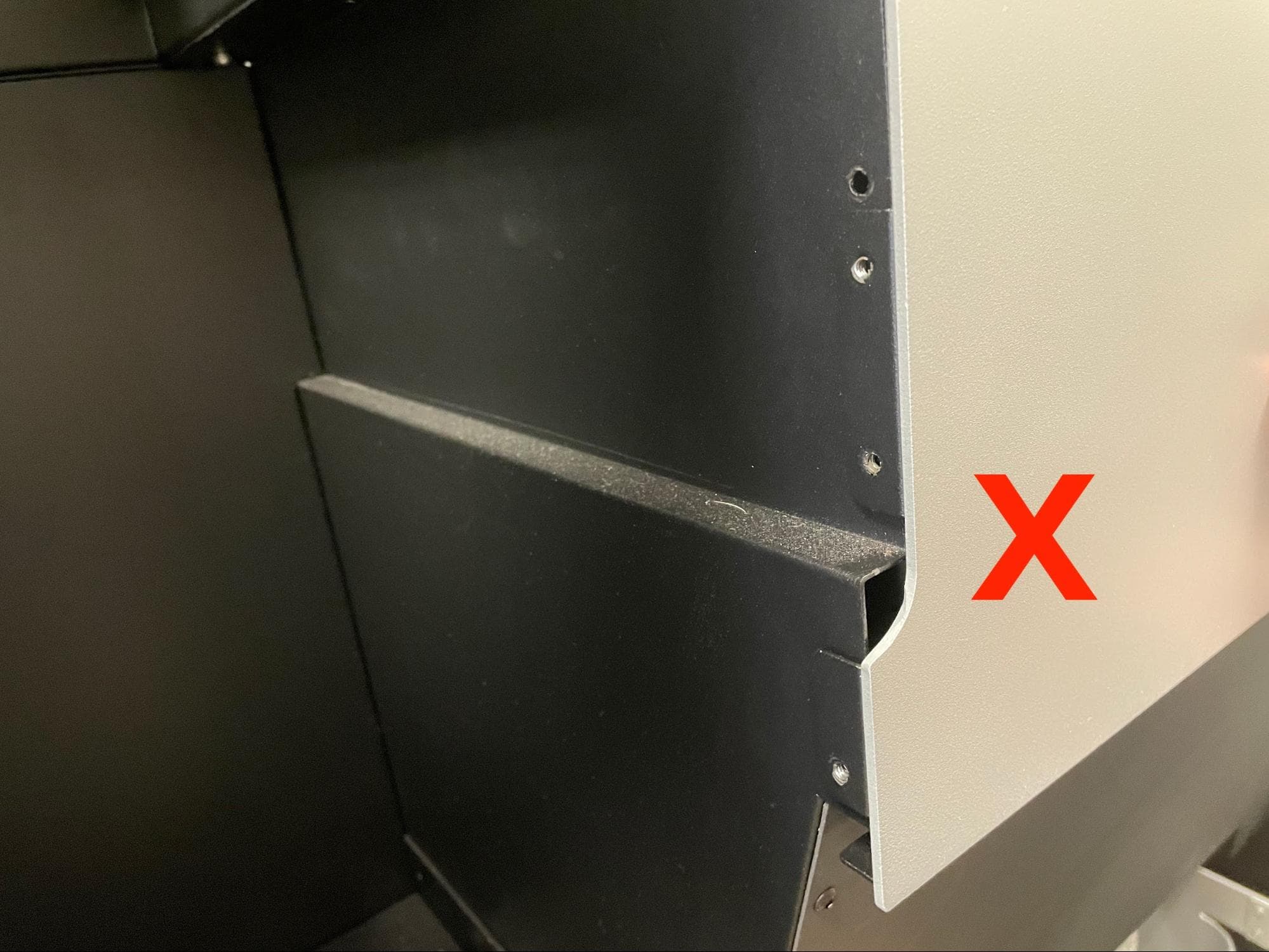

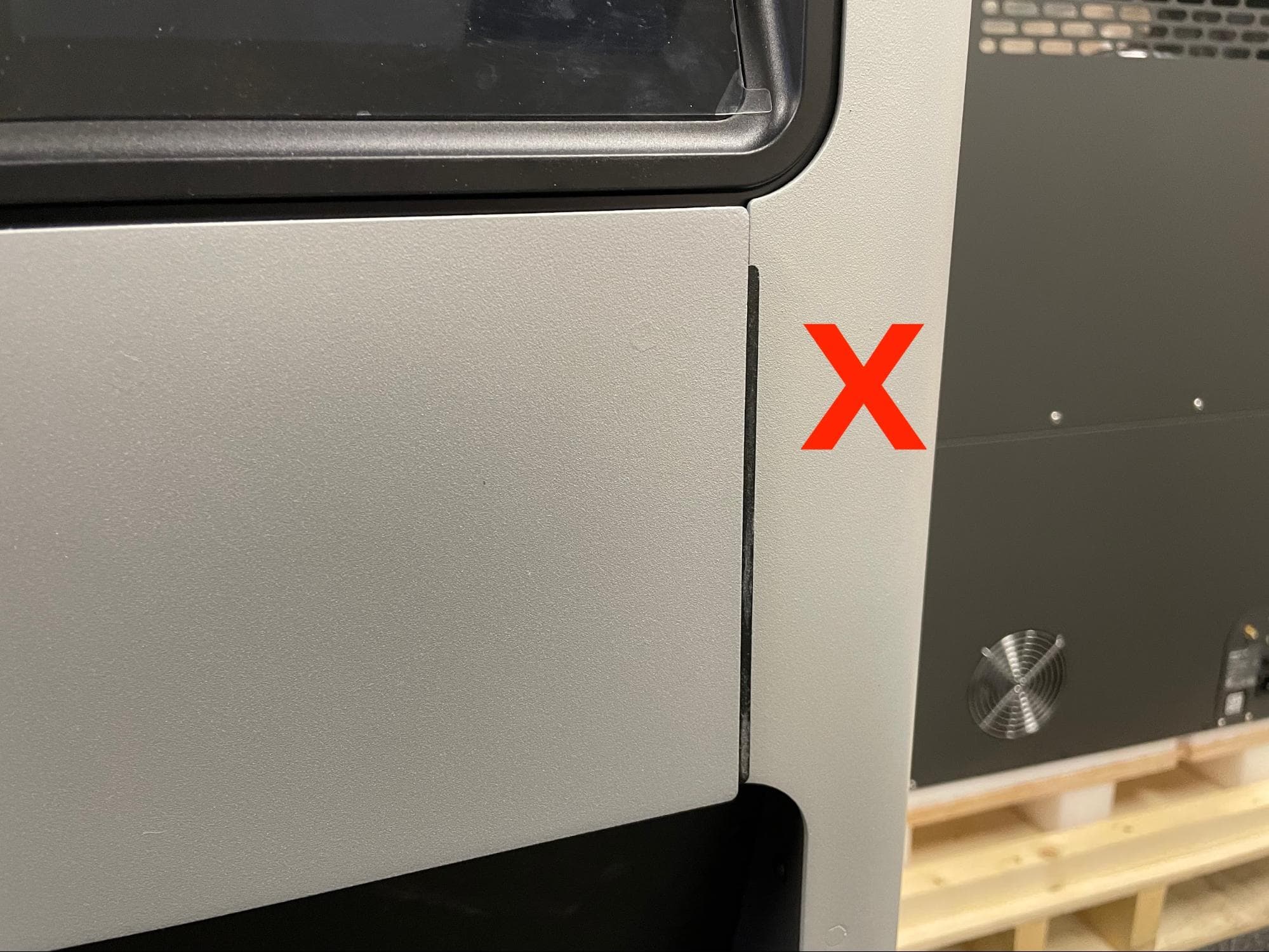

第 1 步：对齐前部上方箱体面板

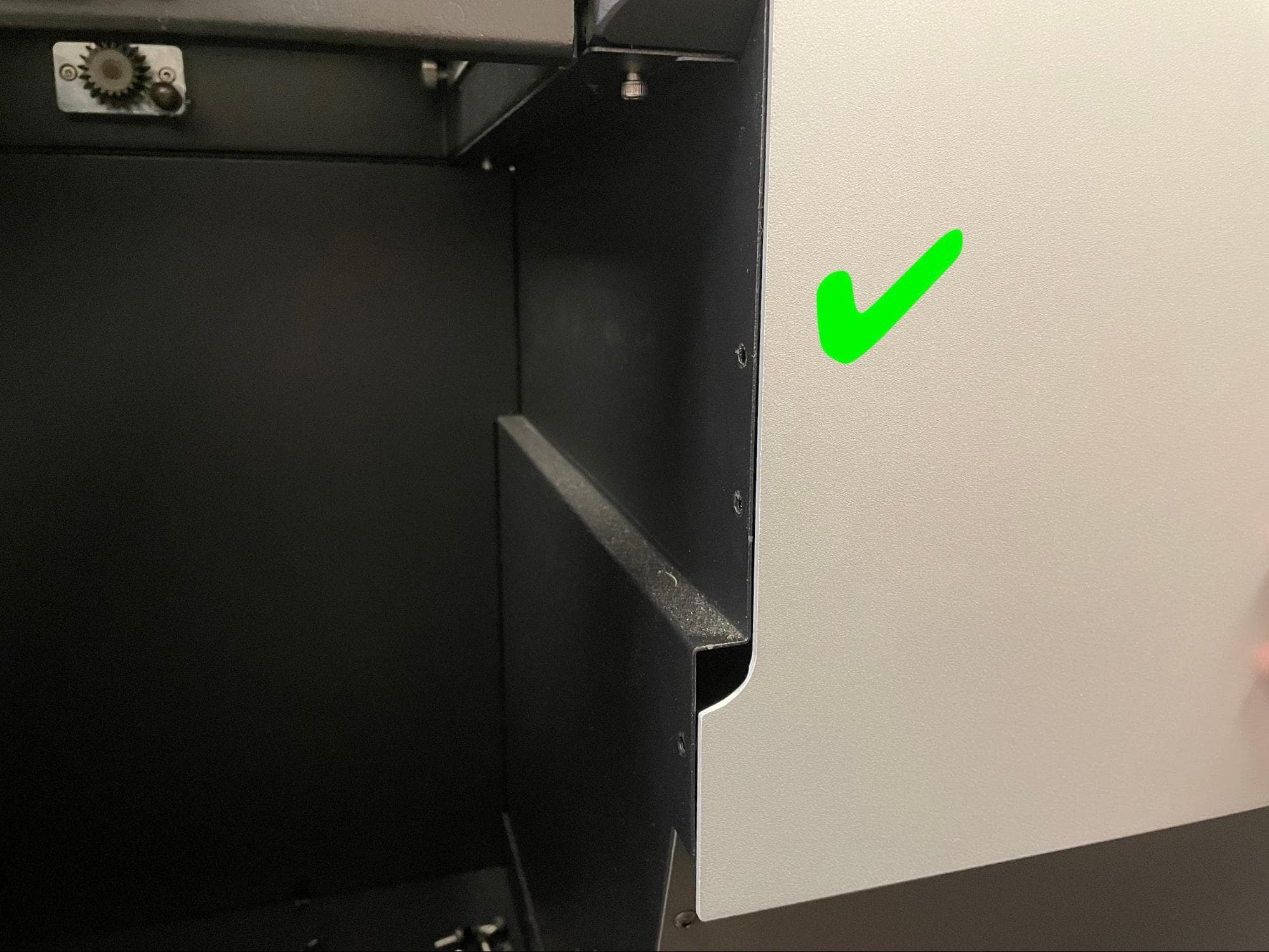

对齐前部上方的箱体面板，使面板右侧的黑色插片和面板左侧的两个黑色凸缘不可见。 首先对齐右侧较小的卡扣。

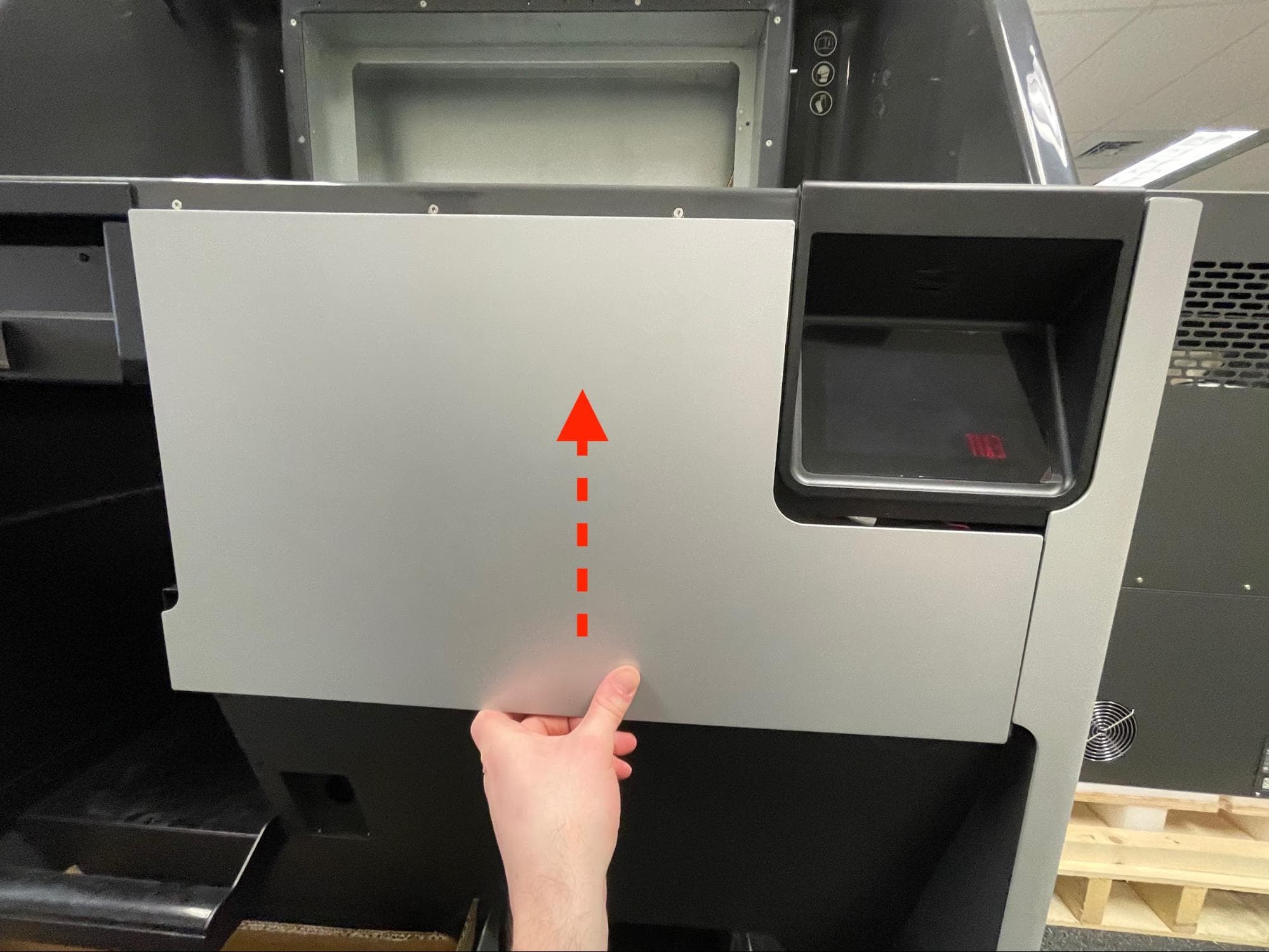

第 2 步：安装前部箱体上面板
向上滑动面板，直至其锁定到位。请注意，面板在受到撞击或敲击时仍可能掉落。
第 3 步：固定打印箱体上部前面板
在将上部前箱体面板固定到 Fuse Sift 的七颗 8.0mm M4 黑色圆头螺丝上涂抹少量 Loctite 243 或同等螺丝固定剂。将一颗螺丝拧入面板的七个螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
完成修复
概览：安装好新的混合器组件后，接通 Fuse Sift 电源并校准替换件。
第 1 步：接通 Fuse Sift 电源
将 Fuse Sift 重新连接到电源。将电源开关切换至 开 位置。
第 2 步：校准给料器
在触摸屏上，点击 Maintenance（维护）> Calibrate Doser（校准给料器）。按照用户界面上的说明完成校准程序。
有关更多详细信息，请参阅我们的支持文档校准 Fuse Sift 给料器。
第 3 步：测试给料器校准
将之前从 Fuse Sift 中取出的新粉末和旧粉末重新放入各自的料斗中。尝试填充粉末盒，以验证给料器是否正常工作。如果填充周期成功完成，且周期完成后无粉末从给料器中流出，则校准成功。如果给料器遇到阻塞错误，或者在填充周期完成后粉末仍从给料器中流出，请再次执行校准程序。
如果在给料器校准例程中遇到问题，请联系 Formlabs Support 或您的 认证服务提供商。
