Troubleshooting and maintenance guides (Form 2)

Troubleshooting and maintenance guides (Form 2)

Form 2 是一款复杂的机器，需进行定期维护才能保持良好的工作状态。有些维护需视情况而定，例如在树脂溢出后清洁打印机。如果显示错误代码或部件质量下降，可能需要进行其他维护。如需 Form 2 的使用帮助，请联系 Formlabs Support 或您的授权经销商。

注：

关于树脂溢出或打印失败后 Form 2 的维护说明，请查看以下文章：

对于是否需要维护进行诊断

将您目前遇到的问题与下列症状进行匹配，以找到适当的维护程序。

注意：

仅当遇到其中一个相关问题或症状时尝试对 Form 2 执行维护程序。如需更多帮助，请联系 Formlabs Support 或您的授权经销商。

程序组件问题和表现
调试凸轮锁
凸轮锁未固定住构建平台。
  • 构建平台歪扭或松动
  • 凸轮锁歪扭或松动
重新固定振镜电缆
振镜与电路板之间的连接点。
  • 触摸屏上出现 Error 41（错误 41）信息
  • 激光器尝试开始发射激光时打印机突然重启
清洁振镜
光学测试因振镜受到污染而失败。
  • 打印质量随时间逐渐下降
  • 光学测试失败，意味着可能受到大范围污染
润滑螺杆
为 Z 型塔螺杆涂抹润滑脂。
  • 构建平台升降时打印机发出很大响声
  • 构建平台升降时出现卡顿或停滞的现象
重新固定 LevelSense 接地螺钉
LevelSense 接地螺钉位于树脂槽托架下方，与检测板相对。
  • 反复出现树脂传感器错误
  • 打印机无法检测分配到多个树脂槽中的树脂量
  • 用 IPA 清洁 LevelSense 液位检测板并未解决问题
清洁光学窗口的底面
检查光学玻璃窗口。
  • 当有光照射到光学窗口上时，玻璃下方有可见污染物
清洁主反光镜
拆下光学窗口后，检查光学共振腔底部的主反光镜。
  • 当有光照射到光学共振腔内时，主反光镜上面有可见污染物

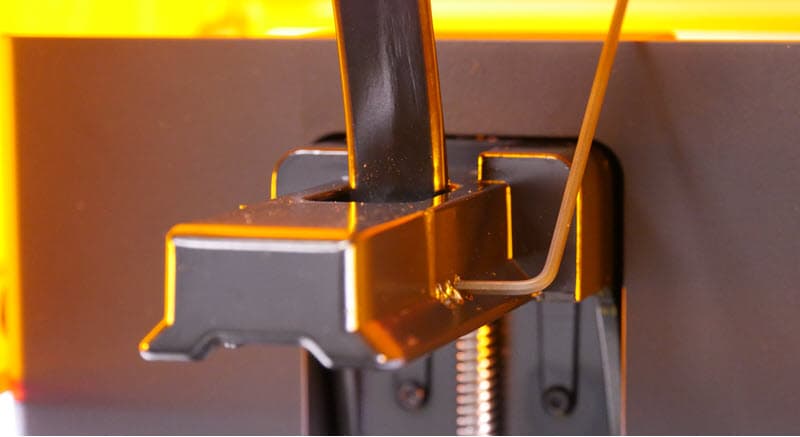

调整凸轮锁

凸轮锁是构建平台支架内部的机械装置。凸轮锁将构建平台固定在构建平台支架上，凸轮手柄可借助凸轮锁弹簧上下移动以释放。

预计所需时间：15－20 分钟

下载链接： 调试 Form 2 凸轮锁

进一步故障排查：

  1. 从下部拍一张凸轮锁的照片。该装置可能断裂。
  2. 请联系 Formlabs Support 或您的授权经销商，并附上照片。

注意：

仅在凸轮锁无法固定构建平台的情况下对其进行调整。如果此维护执行不当，可能会导致：

  • 凸轮锁松动或不稳定，无法正确固定构建平台
  • 凸轮锁过紧，难以升降

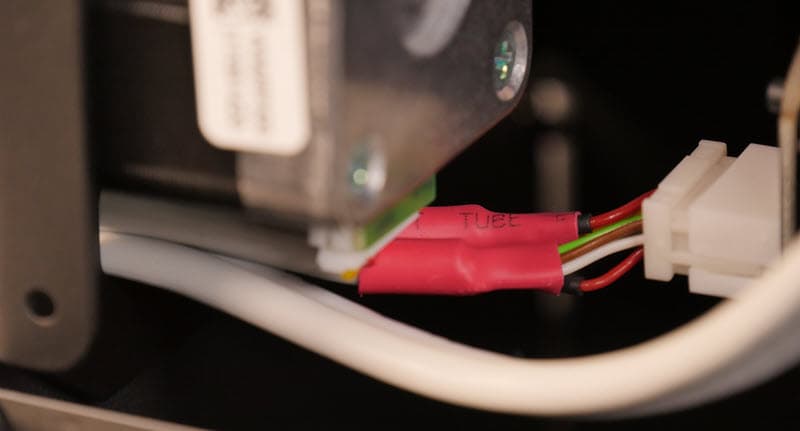

重新固定振镜电缆

振镜是一些马达，可以转动用来引导激光的小镜子。由于运输时的振动，连接电缆与主板的连接器有时会松动。如果电缆未固定就位，可能会导致低电压，并且触摸屏上可能显示 Error 41（错误 41）消息。

预计所需时间：20 分钟

开始之前：

  1. 确保打印机当前未运行打印任务。
  2. 拔下打印机电源插头。
  3. 等待 30 秒。
  4. 将打印机重新连接到插座上。
  5. 如果仍然显示 Error 41（错误 41）或反复出现低电压，则继续重新固定振镜电缆。

下载链接： 重新安装 Form 2 扫描仪电缆

注意：

仅当打印机出现低电压或触摸屏上显示 Error 41（错误 41）时重新固定振镜电缆。如果此维护执行不当，可能会导致：

  • 光学共振腔污染
  • 打印部件的 X 轴和 Y 轴似乎对调

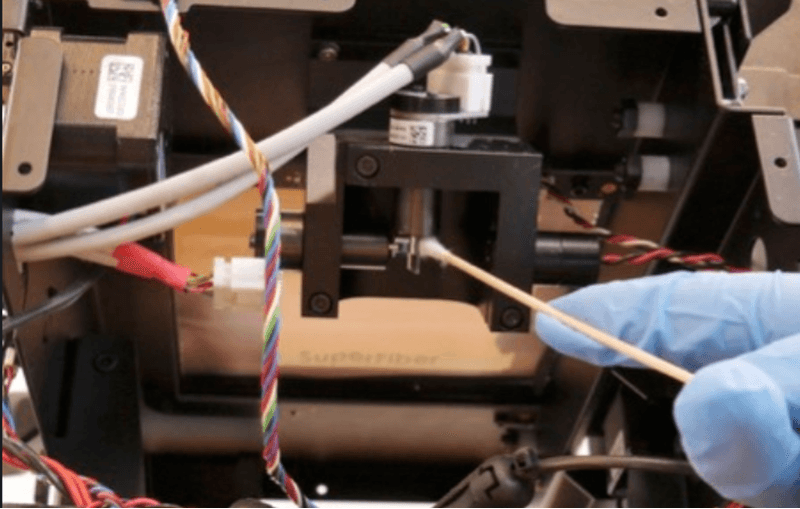

清洁振镜

振镜是 Form 2 光学系统的一部分。这些小型镜子安装在振镜上，用于将激光引导至主反光镜。如果振镜受到污染，可能导致打印错误和不准确，需进行清洁。

预计所需时间：20－30 分钟（准备工作区和清洁振镜）以及 75－90 分钟（完成光学测试打印）。

开始之前：

  1. 从打印机中取出所有耗材。
  2. 检查光学窗口，去除所有灰尘、固化树脂、纹路或其他污染物。
  3. 如果光学窗口上没有污染物，请检查树脂槽底部的弹性层是否产生雾化。如果树脂槽产生雾化，应予以更换。
  4. 如果未产生雾化，请检查树脂槽窗口的底面，并清除所有灰尘、固化树脂、纹路或其他污染物。
  5. 如果树脂槽底面未受污染，可开始准备清洁振镜。

下载链接：清洁 Form 2 振镜

注意：

仅在打印质量明显下降时清洁振镜。如果此维护执行不当，可能会导致：

  • 振镜和光学共振腔受到污染
  • 振镜上有污迹或纹路

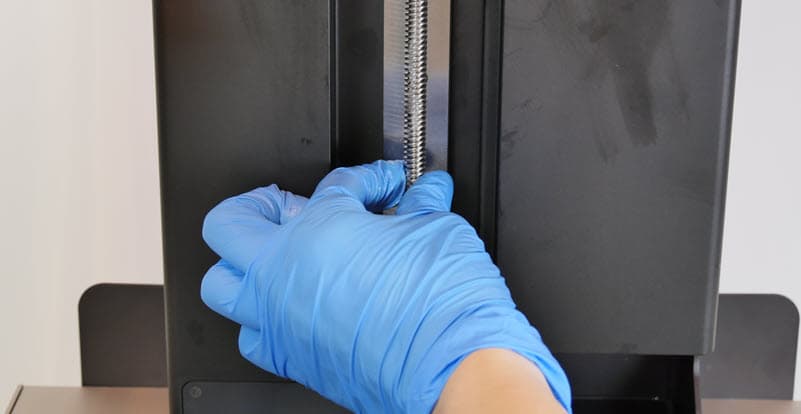

润滑螺杆

润滑 Z 轴螺杆可以减小打印噪音，改善打印机的功能。

预计所需时间：5－10 分钟

下载链接：润滑 Form 2 螺杆

注意：

仅在构建平台升降时打印机发出很大响声的情况下润滑螺杆。如果此维护执行不当，可能会导致：

  • 润滑剂滴落或溅到光学玻璃窗口上

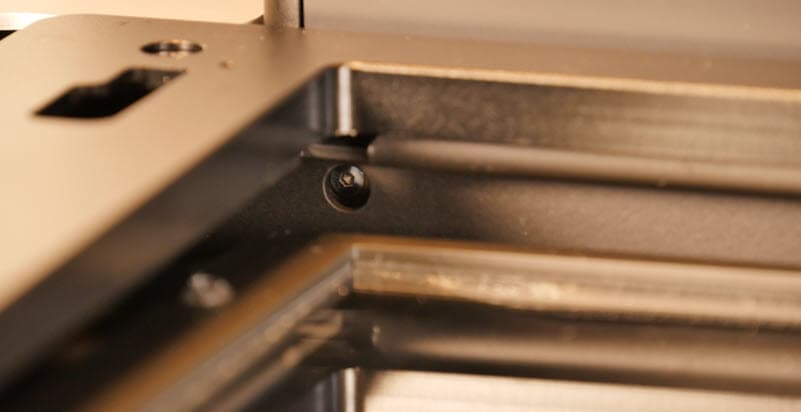

重新固定 LevelSense 接地螺钉

LevelSense 液位检测板可调节树脂槽内树脂的装填速率。LevelSense 液位检测板底部的两个接地螺钉将面板固定在 Z 轴塔上，同时将检测板接地。正确接地对于 LevelSense 的准确读数至关重要。

预计所需时间：5 分钟

开始之前：

  1. 重新插入出现问题的树脂槽。
  2. 插入几个不同的树脂槽，以确定问题是否只与某一个树脂槽有关。
  3. 用蘸有 IPA 的纸巾清洁 LevelSense 液位检测板。
  4. 如果树脂传感器错误仍然存在，请重新固定 LevelSense 接地螺钉。

下载链接：重新安装 Form 2 LevelSense 接地螺钉

注意：

仅当打印机在清洁 LevelSense 液位检测板后仍无法正确读取多个树脂槽中的树脂量时重新固定 LevelSense 接地螺钉。如果此维护执行不当，可能会导致：

  • 树脂槽中的树脂量读数不正确
  • 弱化打印机的电气接地效果

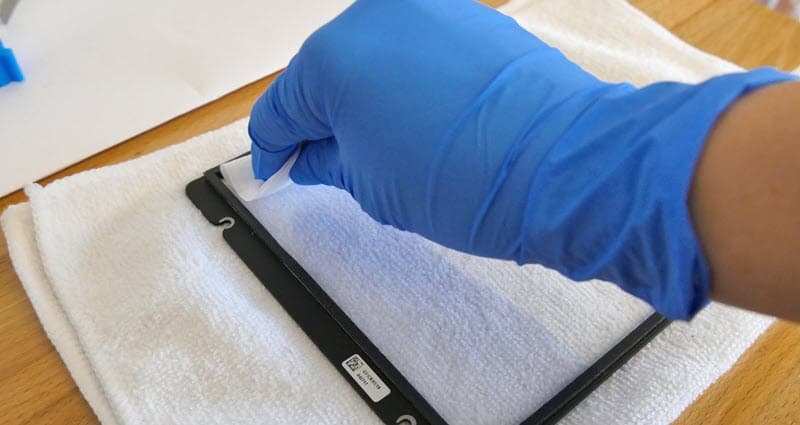

清洁光学窗口的底面

玻璃光学窗口是 Form 2 的光学表面之一。光学玻璃窗口位于树脂槽下方，用于保护光学共振腔中的内部镜面。若光学玻璃窗口的底面上有灰尘、碎屑或其他污染物，会造成激光散射或变弱，导致打印失败。

预计所需时间：20－30 分钟

开始之前：

  1. 从打印机中取出所有耗材。
  2. 检查光学窗口，去除所有灰尘、固化树脂、纹路或其他污染物。
  3. 如果光学窗口上没有污染物，请检查树脂槽底部的弹性层是否产生雾化。如果树脂槽产生雾化，应予以更换。
  4. 如果未产生雾化，请检查树脂槽窗口的底面，并清除所有灰尘、固化树脂、纹路或其他污染物。
  5. 如果树脂槽底面未受污染，可开始准备清洁光学窗口的底面。

下载链接：清洁 Form 2 光学窗口底面

注意：

仅在玻璃下方有可见污染物时清洁光学窗口底面。如果此维护执行不当，可能会导致：

  • 打印机或光学窗口永久性损坏
  • 光学窗口和光学共振腔进一步受到污染
  • 光学玻璃窗口上有污迹或纹路

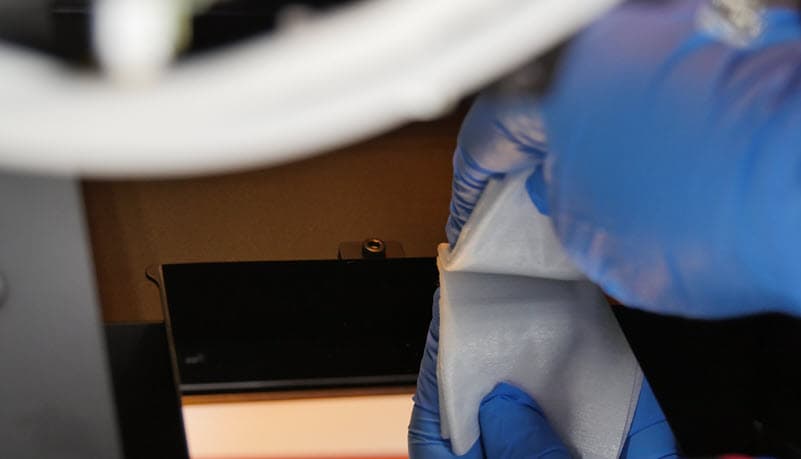

清洁主反光镜

主反光镜是 Form 2 光学系统的一部分。激光从振镜反射后，光束通过主反光镜向上反射到树脂槽中。主反光镜受到污染会导致打印错误和不准确，需进行清洁。

预计所需时间：20－30 分钟

开始之前：

  1. 从打印机中取出所有耗材。
  2. 检查光学窗口，去除所有灰尘、固化树脂、纹路或其他污染物。
  3. 如果光学窗口上没有污染物，请检查树脂槽底部的弹性层是否产生雾化。如果树脂槽产生雾化，应予以更换。
  4. 如果未产生雾化，请检查树脂槽窗口的底面，并清除所有灰尘、固化树脂、纹路或其他污染物。
  5. 如果树脂槽底面未受污染，请检查光学窗口下方的光学共振腔。
  6. 如果主反光镜上面的光学共振腔内有可见污染物，请继续清洁主反光镜。

下载链接：清洁 Form 2 主反光镜

注意：

仅当主反光镜上面的光学共振腔内有可见污染物时清洁主反光镜。如果此维护执行不当，可能会导致：

  • 打印机或主反射镜永久损坏
  • 主反射镜和光学共振腔受到污染
