白皮书

使用 Flame Retardant Resin

注意：

为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。

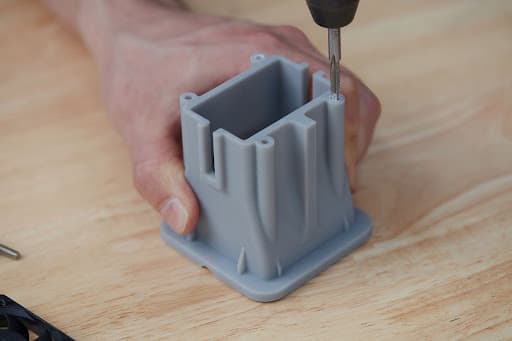

Flame Retardant Resin 是一种自熄型无卤素材料，可应用于存在高温或点火源条件的环境中。该树脂可用于生产能够承受攻丝、修剪和钻孔等额外后处理操作的部件。这些部件也可承受喷漆和电镀等可选后处理操作。

注意：

使用矿物油或其他易燃性润滑剂对 Flame Retardant Resin 打印部件表面进行打底或抛光，可能会使 UL 阻燃性等级失效。

Flame Retardant Resin 已经过 UL94 V-0 和 FAR25.853 认证。该材料可用于生产飞机、汽车和火车的内饰部件、防护性和内部消费电子组件，以及适用于工业环境的定制夹具、固定装置和替换件。

注意：

如需了解 Flame Retardant Resin 的性能或特定材料属性的更多信息，请参阅安全数据表 (SDS) 和技术数据表 (TDS)。请始终参阅安全数据表并将其作为主要信息来源，以了解 Formlabs 材料的安全性能和处理方法。

Recommended for:

Flame Retardant Resin prints at 50 microns and 100 microns on the Form 3 series of printers and at 100 microns on the Form 3L series of printers.

与其他材料的对比

	Flame Retardant Resin	High Temp Resin	Tough 2000 Resin
Ultimate tensile strength (MPa)	39	58	46
Tensile modulus (GPa)	2.9	2.8	2.2
Elongation at break (%)	9.4	3.3	48
IZOD Impact strength (J/m)	22	18	40
Heat deflection temperature (HDT) @ 1.8 MPa	71	99	53
Heat deflection temperature (HDT) HDT @ 0.45 MPa (°C)	94	142	63

如要了解关于 Formlabs 树脂性能属性的更多信息，请访问材料性能数据库。

注意：

为避免损坏设备，请查看文章挑选适用的树脂材料中的树脂槽兼容性表，以确认您使用的树脂槽与相应材料兼容。

在使用 Flame Retardant Resin 开始打印前，应用力摇晃树脂盒，同时转动至少两分钟。如果混合不充分，可能会影响打印部件的阻燃性能。如果距离上次使用 Flame Retardant Resin 打印已经超过两周，则在打印之前，请摇晃树脂盒两分钟，并搅拌树脂槽中的树脂。

鉴于 Flame Retardant Resin 的粘度，Formlabs 建议对新的树脂槽进行预处理，以缩短打印时间并避免出现树脂槽填充错误信息。

安装或更新 PreForm，然后设置下一个打印任务。

在 PreForm 中准备打印模型：

注：

Formlabs 建议在使用 Flame Retardant Resin 打印部件时添加支撑结构，而非直接在构建平台上打印。如果需要在构建平台上打印部件，Formlabs 建议在 Build Platform 2 上打印，以便于移除部件。

Form Wash 可搅拌溶剂以清洗部件，在清洗达到设定时间后从中取出部件。请按照支持文档 Form Wash 时间设置的说明来清洗部件。应特别注意与机械性能要求相关的信息。

由于树脂粘性较高，小型凹入特征可能难以彻底清洁。如果模型为中空或有内部通道，则应确保使用装有异丙醇（IPA，浓度为 99%）的喷瓶将此类部位中的液态树脂冲洗干净。进行后固化之前，请使用压缩空气使部件完全干燥。

Flame Retardant Resin 需要进行后固化，才能达到其最佳机械性能。对于高且薄的部件或有大型悬垂结构的部件，Formlabs 建议在部件带有支撑结构的情况下对其进行后固化，以免发生翘曲或下垂。

注：

在后固化前处理部件时需小心，以免部件表面出现刮痕。

请参阅支持文档 Form Cure 时间及温度设置，以获取后固化建议。

后固化完成后，使用 600# 砂纸去除支撑痕迹和刮痕。较低粒度的砂纸可能会磨损表面。您也可以使用 Formlabs Finishing Tools 工具包。
