建议用于：
- 触感柔软的原型
- 密封件和垫圈
- 消费品和可穿戴设备
- 医疗器械和解剖模型
- 道具和模型制作
- 需快速回弹的部件
- 需要通过多次应力循环来提高抗疲劳性和长期性能的部件
白皮书

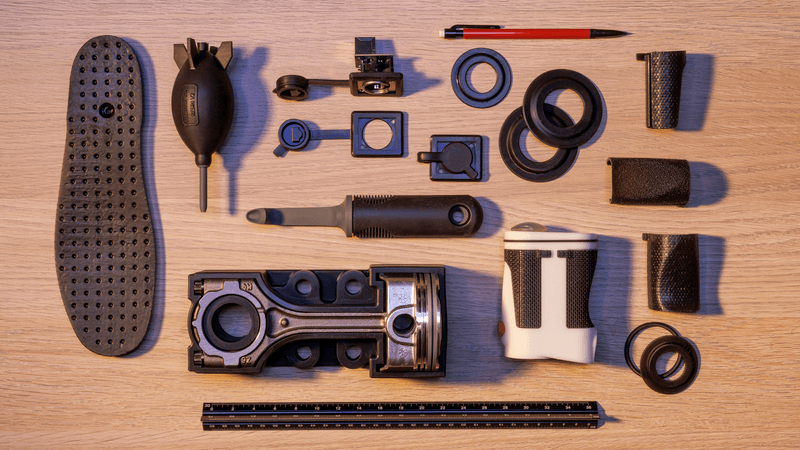

使用 Flexible 80A Resin V2
使用 Flexible 80A Resin V2
Flexible 80A Resin V2 是一种具有高回弹力的 3D 打印弹性体，其外观、触感及功能可媲美 80A 浇注聚氨酯、TPU 和硬质橡胶。
Flexible 80A Resin V2 打印部件不仅具有回弹特性，还能承受反复弯曲、拉伸和压缩。可用于制作抗撕裂的功能性原型和成品部件、保护具有柔软嵌件和夹具的敏感组件，或设计具有无粘性表面和哑光黑色饰面的精致衬垫和握柄。
Flexible 80A Resin V2 是一种新型材料配方，利用 Form 4 和 Form 4L 代打印机的技术，与上一版本相比，具有 2 倍的抗撕裂强度、2 倍的断裂伸长率、4 倍的回弹性以及更好的美观性和抗老化性。
不适用于：
- 模拟高延展性的材料
- 极精细部位或薄壁
注意：
- Flexible 80A Resin V2 尚未按照 ISO 10993 标准进行皮肤安全性测试。对于长期皮肤接触应用，用户必须自行测试或使用 Flexible 80A Resin V2，a) 风险自负，或 b) 使用医用级涂层。
- 在 Flexible 80A Resin V2 上涂覆防紫外线涂层可能会降低其伸长性能。
注：
如需进一步了解 Flexible 80A Resin V2 的性能或特定材料属性，请参阅 安全数据表 (SDS) 和 技术数据表 (TDS)。请始终参阅安全数据表并将其作为主要信息来源，以了解 Formlabs 材料的安全性能和处理方法。
| Formlabs Flexible 80A Resin V2 FLFL8002，后固化 | Formlabs Formlabs Flexible 80A Resin FLFL8001，后固化 |
Formlabs Elastic 50A Resin（后固化） | |
|---|---|---|---|
| 断裂伸长率 (%) | 230 | 120 | 160 |
| 拉伸强度 (MPa) | 10 | 8.9 | 3.2 |
| 硬度计/邵氏硬度 | 83A | 80A | 50A |
| 抗撕裂强度 (kN/m) | 28 | 24 | 19.1 |
| 摆锤回弹 (%) | 56 | 13 | |
| 90° 弯折，带缺口 (23℃) | 2808 | 556 |
如需进一步了解每种 Formlabs 树脂的性能特性，请参阅材料特性数据表库。
使用 Flexible 80A Resin V2 进行打印
注意：
- 有时可能会有结晶或凝胶状树脂堵塞咬阀。如果树脂分配异常，请戴好手套挤压咬阀，清除堵塞物。
Flexible 80A Resin V2 是一种高粘度树脂。填充树脂槽所需的时间可能比其他树脂更长。
打印设计建议
受支撑壁面厚度
最小值：400 微米
建议值：600 微米
无支撑壁面厚度
最小值：600 微米
建议值：800 微米
浅角
最低：19°C
建议：45°
水平跨度/桥
最大值：600 微米
垂直线径
最小值：300 微米
最大值：1500 微米
相邻部件之间的间隙
最小值：1000 微米
孔径
最小值：800 微米
提示：
在设计模型时，请记住其柔韧性取决于其结构和厚度。较厚的部件将具有更好的抗冲击性，但不易弯曲。
清洗
所有 SLA 3D 打印部件均需要进行清洗以去除残留树脂。Formlabs SLA 打印机随附 Finish Kit，可用于手动清洗打印部件。Formlabs 还提供自动化部件清洗解决方案，包括 Form Wash 和 Form Wash L，可在设定时间后搅动溶剂浴并将部件从溶剂浴中取出。
根据支持文档 Form Wash/Form Wash L 时间设置清洗部件。应特别注意与机械性能或生物相容性要求相关的信息。
注：
Flexible 80A Resin V2 与 Formlabs Resin Washing Solution 不兼容。
后固化要求
Flexible 80A Resin V2 需要进行后固化才能达到最佳机械性能：先在装有水的抗紫外线透明容器中进行一个固化周期，然后在部件干燥后在空气中进行第二个固化周期。请参阅机器的时间和温度设置，了解后固化建议：
