为 Fuse X1 生态圈准备工作区

在收到打印机和配件产品之前，请准备好安装和操作它们的空间。使用 Fuse X1 打印机或 Fuse Sift X1 之前，请阅读并理解说明书及其安全说明。

如果产品在交付时有任何明显的运输损坏，请在运输收据或提货单上注明。请联系 Formlabs Support 或您的认证服务提供商，并提供未开封包装及其内容物的损坏照片。

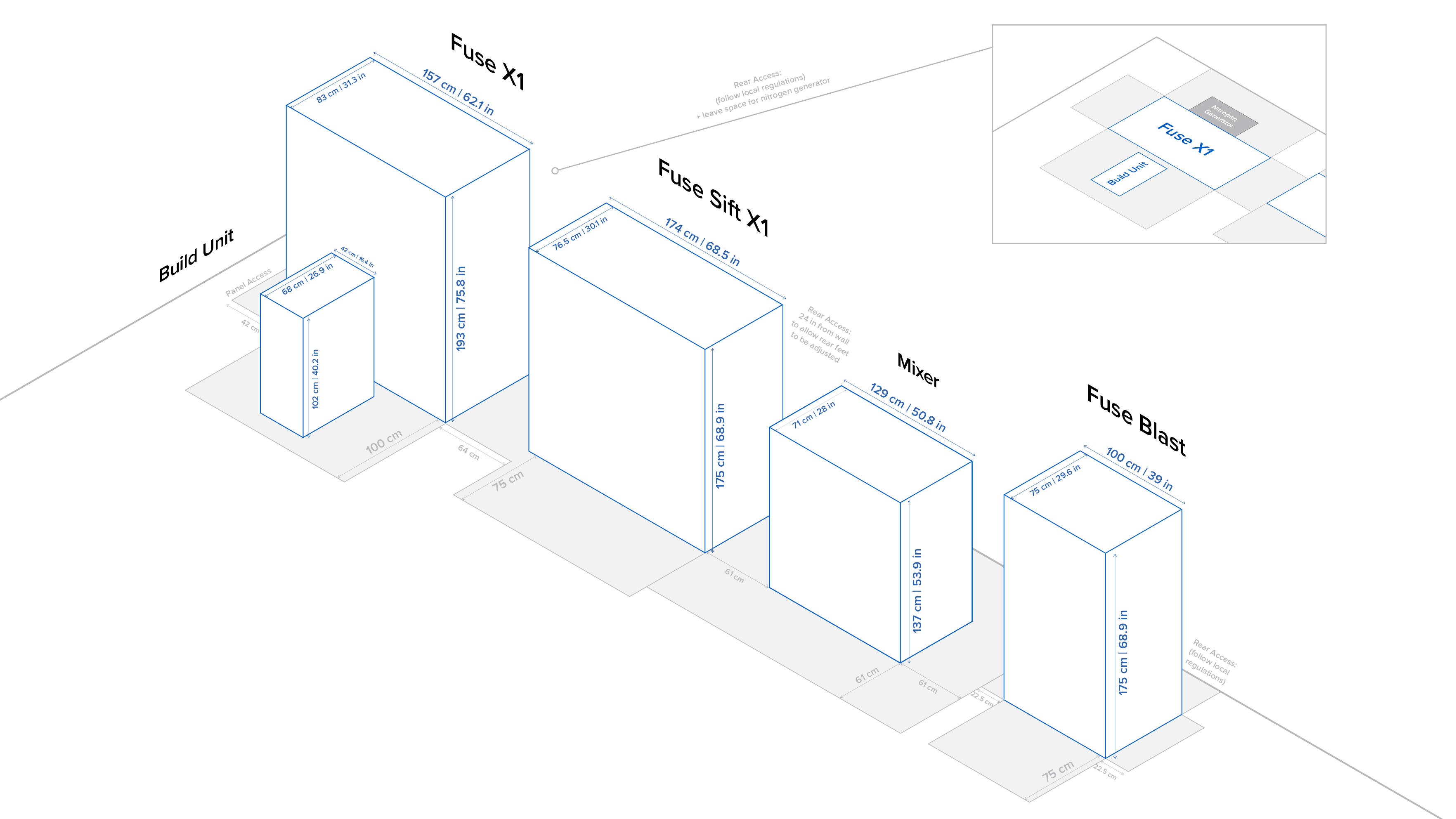

占地尺寸

为便于安装和操作机器，应至少预留出以下尺寸的空间：

Fuse X1：241 × 243 × 241 cm
- 前方至少留出 1.0m 的空间，侧面至少留出 0.4m 的空间，以便打开门和面板。
- 根据相关地方法规，将打印机放置在距离附近墙壁至少 20.0cm 的位置。
- 根据需要为氮源（如制氮机）预留额外空间。
成型单元：42 × 68 × 102 cm
- 一个构建单元可以放置在打印机的底座上。如果购买了额外的构建单元，则需要更多的空间用于存放和冷却。
制氮机：取决于已安装的制氮机
- 在与 Fuse X1 打印机同一房间内安装带有警报的氧气监测器。
- 打印机要求：
  - 纯度：>99.5%
  - 氮气管道接头：⅜ NPT（打印机端连接器）
  - 压力：>50 psi，内部调节至 50 psi
  - 连续流速：0.8 SCFM (22.65 L/min) 最小
  - 机器入口处的气体温度：最低 18ºC
Fuse Sift X1：174.0 × 157.5 × 175.0 cm
- 在设备的左右两侧和前部至少留出 61cm 的空间以供操作。
- 根据当地法规，将 Fuse Sift X1 放置在远离附近墙壁的位置。
混合套件：100 × 100cm
Fuse Blast：145 × 150 × 175 cm
- 设备前方至少留出 75cm 的空间，侧面至少留出 22.5cm 的空间，以便操作。

考虑以下额外要求：

所选区域应避开任何可产生灰尘或火花的机器或工具（例如木料或金属加工设备）。
与标准介质喷砂柜不同，Fuse Blast 可以与 Fuse X1 打印机或 Fuse Sift X1 共用一个空间，而不会有介质污染的风险。如果要使用其他喷砂柜，请将介质喷砂工具放置在远离打印机和粉末回收系统的单独房间内，以免污染粉末以及造成打印失败。如果无法将介质喷砂器移至其专用工作区，请将任何介质喷砂工具放置在尽可能远离打印机和 Fuse Sift X1 的位置，以防止介质喷砂颗粒污染粉末供应。
保持较低的环境湿度。使用 Nylon 12 Powder 打印时，始终保持打印机、Fuse Sift X1 和其他后处理工具周围环境以及存放未烧结粉末的任何地方的相对湿度不超过 70%（非冷凝）。较高的湿度会导致粉末结块、给料不足和打印失败。对于 SLS 粉末，湿度对保质期影响很大。为了达到最佳效果，请遵循 Formlabs 有关存放和处理粉末的指南。
保持 18－28ºC 的环境温度，并使用暖通空调系统全天候主动将空气吹入和排出空间。

有关每个设备的详细信息：

Fuse X1：确保有符合制氮机要求的压缩空气源。
Fuse Sift X1：机器内部调节器设定为 50 psi。如需了解更多信息，请参阅 Fuse Sift X1 说明书。
Fuse Blast：确保有符合机器要求的压缩空气源。有关详细信息，请参阅支持文档为 Fuse Blast 设置压缩空气供应。
真空输送机：每台真空输送机需要以下物品才能输送 1.5－4.6m（5－15ft）粉末。大多数常见的 Fuse X1 生态圈设置都需要两个真空输送机：一个在打印机上，另一个在混合套件上。
- 10 SCFM，100 psi
- 输入压力为 86－116psi
- 额定值高达 13SCFM

小心：

烧结尼龙粉末会产生月桂内酰胺等副产物，这些副产物会积聚在打印箱体、过滤介质和排气装置中。每当打印机运行时，都需要进行适当的通风。

产品	最低功率要求	插座类型	插头类型
Fuse X1	50A@200－240VAC 3.5kW（典型值），7.5kW（最大值）（在 208VAC 下）	硬连线	不含电源线。具体电缆和终端由用户与电工协商确定。打印机背面有一个面板，必须将其拆卸，露出接线端子。用户可以根据自己的要求和当地的插头类型接入电缆。
Fuse Sift X1	20A@120VAC* 10A@240VAC*	IEC C19 电缆	根据运输地区，随附以下插头类型的电缆： NA：NEMA 5-20P 型欧盟：CEE 7/4 "Schuko" 型英国：G 型 BS 1363
Fuse Blast	6A@120VAC 3A@230VAC	IEC C19 电缆	根据运输地区，随附以下插头类型的电缆： NA：NEMA 5-20R 型欧盟：CEE 7/3 "Schuko" 型英国：G 型 BS 1363
混合套件	40A@208－240VAC	硬连线	不含电源线。具体电缆和终端由用户与电工协商确定。Mix Kit 具有裸露的电源线（而非 Fuse X1 的端子排），便于用户根据要求和当地插头类型接入电缆。
真空输送机	100－240VAC 50/60Hz 15A 插座	IEC C19 电缆	根据运输地区，随附以下插头类型的电缆： NA：NEMA 5-20R 型欧盟：CEE 7/3 "Schuko" 型英国：G 型 BS 1363

* Fuse Sift X1 需要一个可为 Fuse Sift X1 和第三方真空装置供电的交流电路。请查阅两台设备的使用手册，并遵守所有相关的电气规范。

Fuse X1 配备 RJ-45 以太网 (10BASE-T/100BASE-TX/1000BASE-T) 局域网端口。使用屏蔽式以太网电缆进行连接（未随附）：1000BASE-T 需最低为 Cat5、Cat5e 或 Cat6 类别。

除了打印机和 Fuse Sift X1 包装中的物品外，您还需要其他物品来后处理打印部件以及清洁和维护打印机和粉末回收站。

提前购买以下些物品，以便准备好工作区：
