建议用于：
- 抗冲击原型制造
- 卡扣、夹子和铰链
- 薄壁管道和外壳
- 矫形器和假肢
白皮书
使用 Nylon 11 Powder
使用 Nylon 11 Powder
Nylon 11 Powder 适合对抗冲击性和灵活性要求高的应用。Formlabs 推荐为 Nylon 11 Powder 采用 30% 的刷新率，在此条件下可最大限度地重复使用材料，优化打印成功率。Formlabs 建议在 Fuse 1+ 30W 的惰性气氛中进行打印。在惰性、低氧气氛中打印可降低刷新率。
注：
如需进一步了解 Nylon 11 Powder 的性能或特定材料属性，请参阅安全数据表 (SDS) 和 技术数据表 (TDS)。请始终参阅安全数据表并将其作为主要信息来源，以了解 Formlabs 材料的安全性能和处理方法。
与其他材料的对比
参见下表中关于相关材料属性的对比情况：
| 尼龙 11 粉末 | 尼龙 12 粉末 | 极限拉伸强度 (MPa) |
|---|---|---|
| 49 | 50 | 拉伸模量 (MPa) |
| 1600 | 1850 | 断裂伸长率 X/Y (%) |
| 40 | 11 | 弯曲模量 (MPa) |
| 1400 | 1600 | 悬臂梁冲击强度 (J/m) |
| 70 | 32 | 热变形温度 (HDT) @ 1.8 MPa |
| 46 | 87 | 热变形温度 (HDT) @ 0.45 MPa (°C) |
| 182 | 171 |
如需了解有关 Formlabs 材料性能的更多信息，请参阅材料性能数据表库。
使用 Nylon 11 Powder 打印
为获得最佳效果，请遵循 Formlabs SLS 打印设计规范。请参阅支持文档开始打印 (SLS)，在 PreForm 中打开模型，调整其方向，并将其发送到打印机。

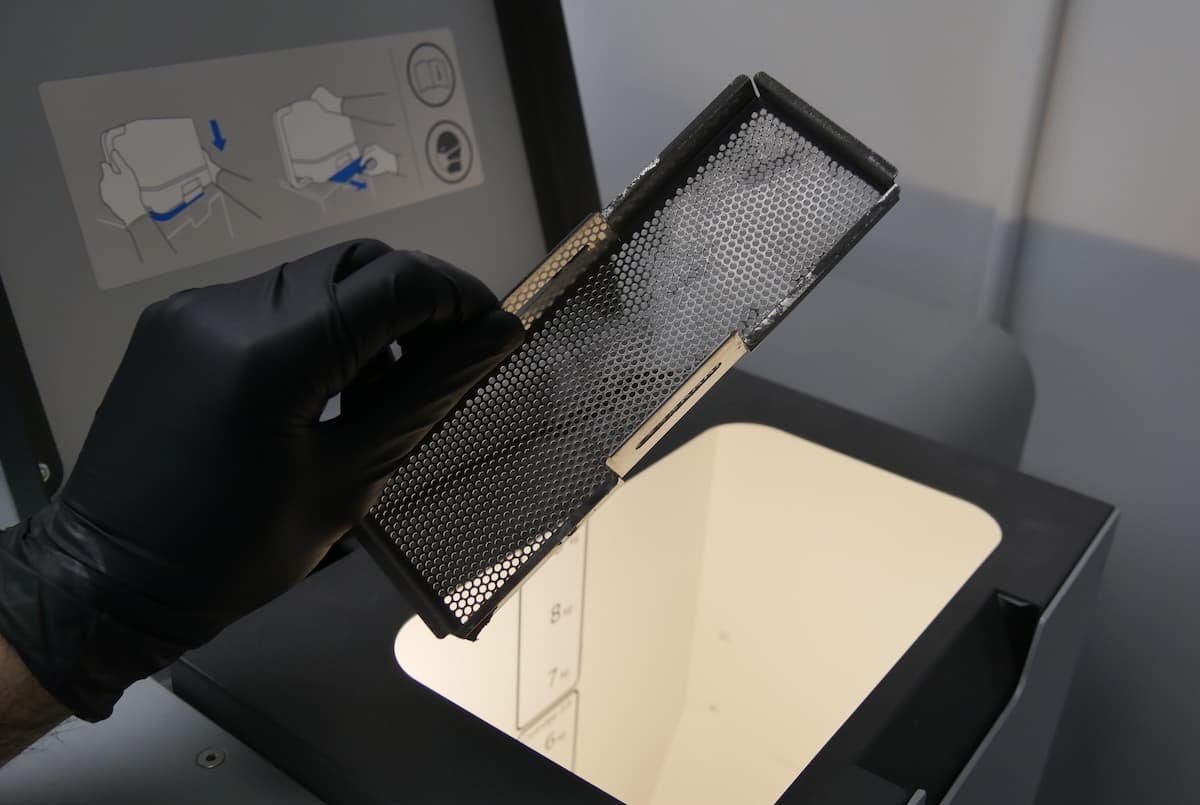

仅 Fuse 1：在使用 Nylon 11 Powder 打印之前，从料斗中取出集屑装置，因为如果集屑装置留在原位，材料会结块。
在 Fuse 1+ 30W 中使用 Nylon 11 Powder 进行打印（惰性气氛）
Formlabs 强烈建议在 Fuse 1+ 30W 中使用惰性气氛打印 Nylon 11 Powder。在低氧的惰性气体环境中打印可以减少粉末降解，从而降低刷新率。请参阅支持文档使用惰性气氛控制了解更多信息。
在使用 Nylon 11 Powder 打印时，选用 30% 的刷新率可最大限度地提高效率和打印可靠性。最佳刷新率取决于打印件的几何结构。请参阅我们的文章 选择正确的粉末和刷新率，了解更多信息。
在 Fuse 1 或 Fuse 1+ 30W 中使用 Nylon 11 Powder 打印，空气环境
在空气环境中打印可能会导致打印部件的机械性能下降且不稳定。Formlabs 强烈建议尽可能使用 Fuse 1+ 30W 在惰性气体环境下打印 Nylon 11 Powder。
如果必须使用 Fuse 1 或 Fuse 1+ 30W 在空气环境中打印 Nylon 11 Powder，请使用 50% 的刷新率，以最大限度地提高效率和打印可靠性。使用 100% 的新粉末进行打印可以在最大程度上提高打印部件的机械性能，但成本效益较低。
粉末清除
有时需要完全清除 Nylon 11 Powder 中的旧粉末，以保持最佳的材料性能。吹扫频率取决于打印的几何结构和任务设置，以及个别部件的质量要求。
多次打印
Accumulated powder and condensed airborne particulates can cause print failures in future print jobs if not properly cleaned out after each print. Clean the following areas between prints:
- Inspect and clean the optical cassette
- Inspect and clean the IR sensor
- Clean the IR sensor housing
- Clean any powder that fell below or around the build chamber
- Clean both powder troughs and the area around the recoater’s path using a compliant vacuum with static dissipative components
- Inspect and clean the recoater if necessary
Cleaning the top of the print enclosure

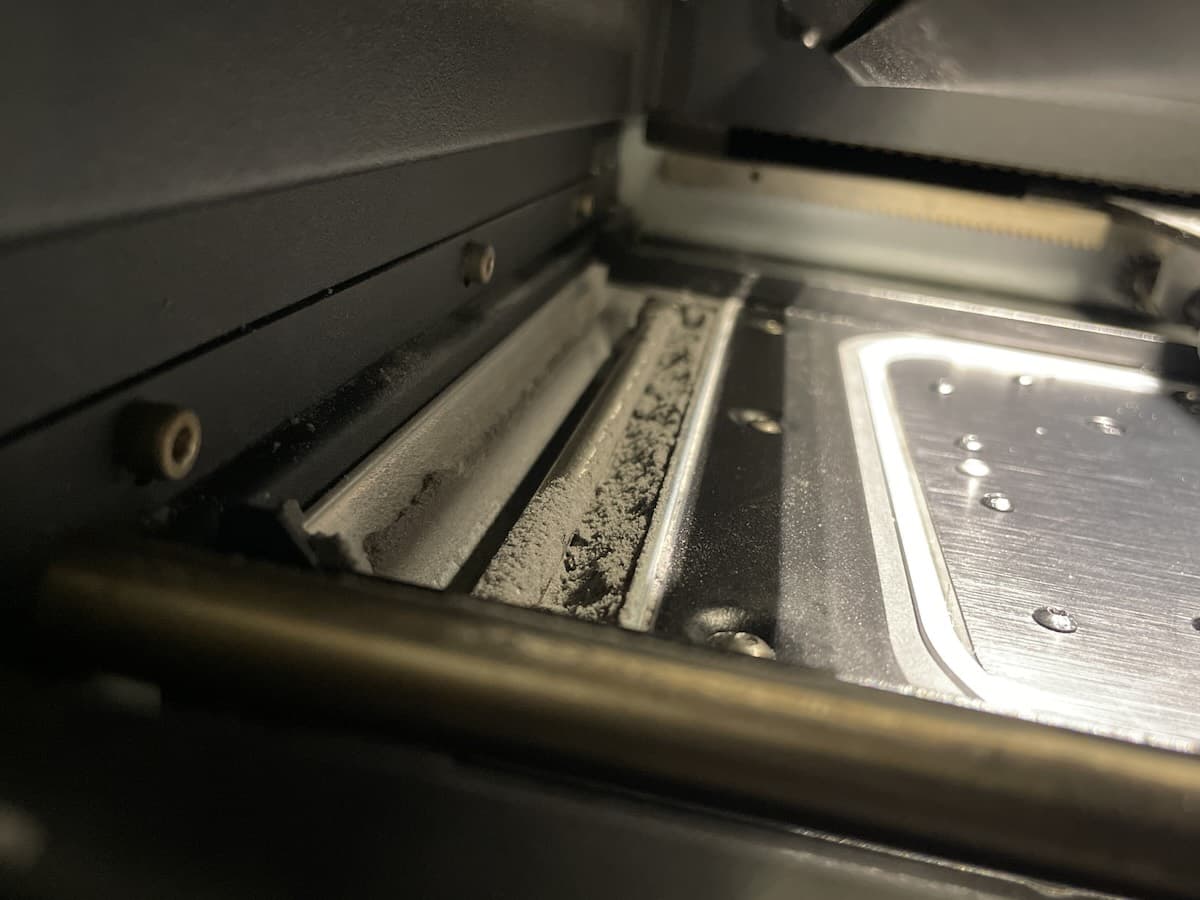

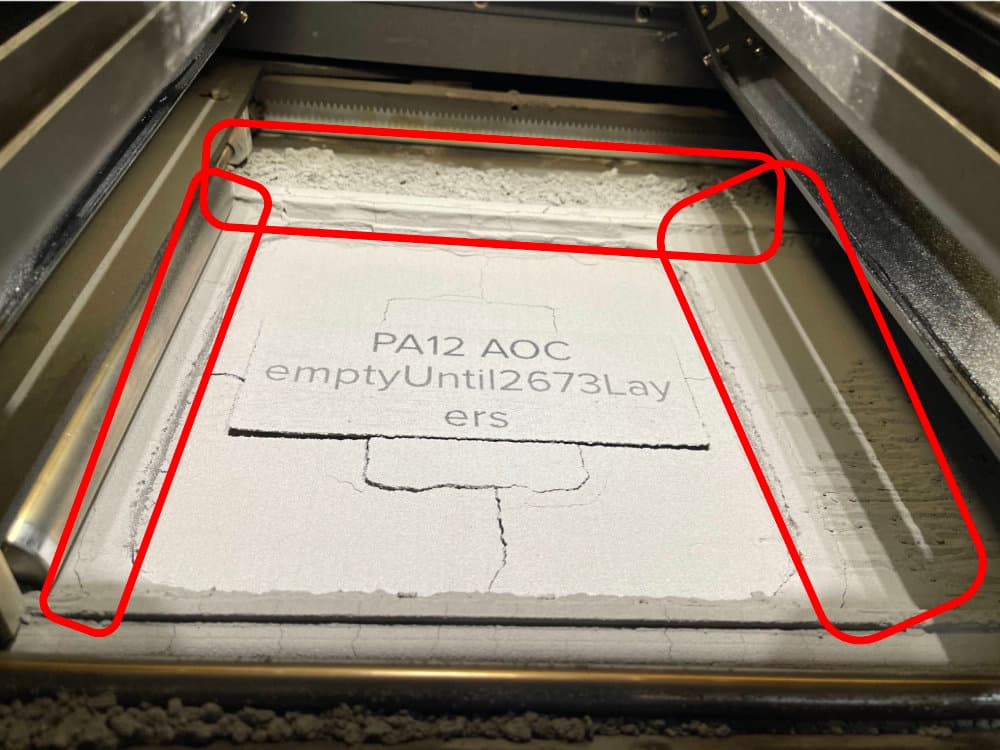

Powder can accumulate at the top of the print enclosure, particularly on the runways, the areas between the powder troughs and the top of the build chamber. This excess powder may fuse and be dragged into the build chamber during subsequent prints. Vacuum this area thoroughly to help prevent print failures.

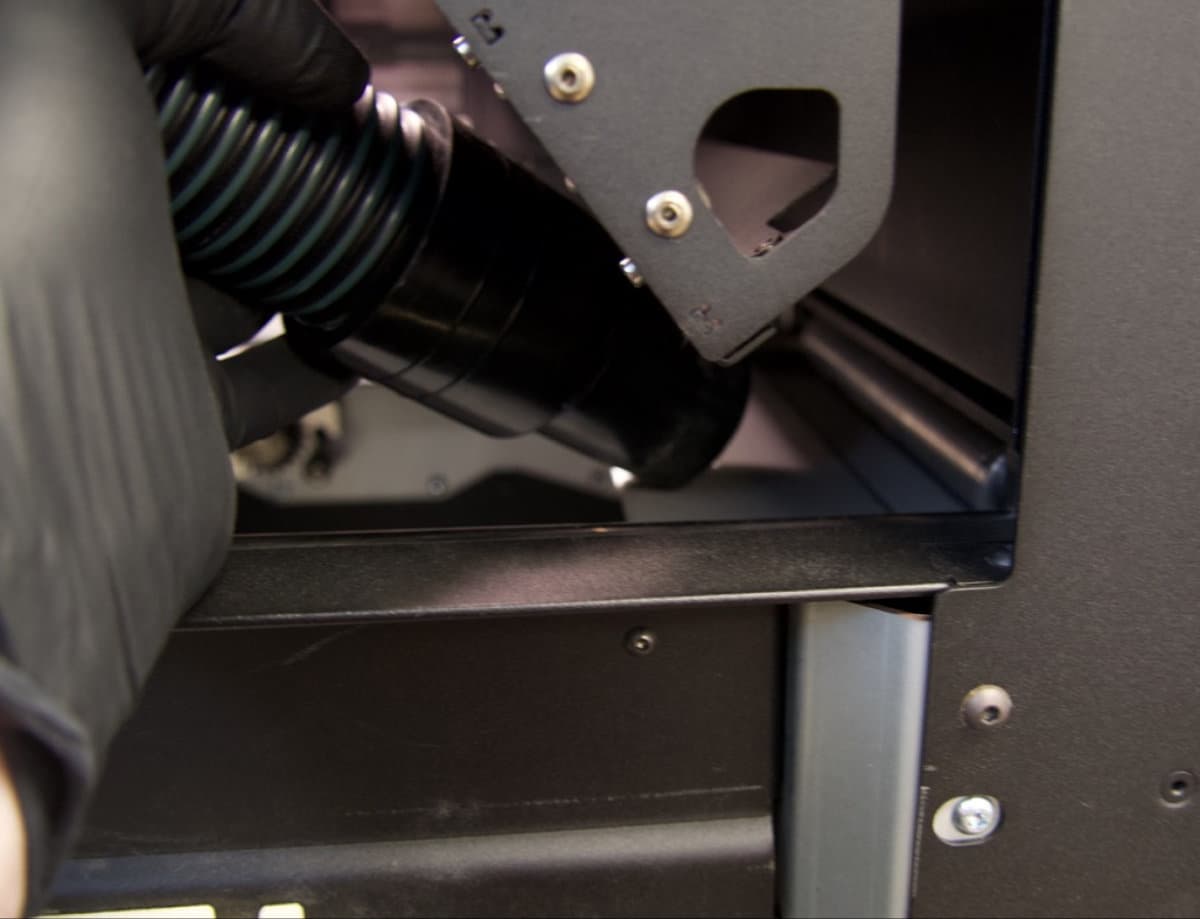

对粉末槽进行真空清理
关闭打印箱体门，移动翻转马达，使粉末脱落，以便清理。
移动翻转板马达：
- 关闭打印箱体门。
- 在触摸屏上，点击扳手图标。将显示 Maintenance（维护）菜单。
- 点击 Motor Moves（马达动作）。将显示 Motor Moves（马达动作）界面，可以手动激活打印箱体中的各种马达。
小心：
除非特别通知，在打印箱体门打开时，或在打印箱体顶部粉末处理装置的路径上存在任何物体时，请勿选择 Motor Moves（马达动作）菜单中的任何选项。活动部件存在挤压或缠结的危险。如有必要，可点击触摸屏上的 Stop（停止）按钮来停止马达动作。

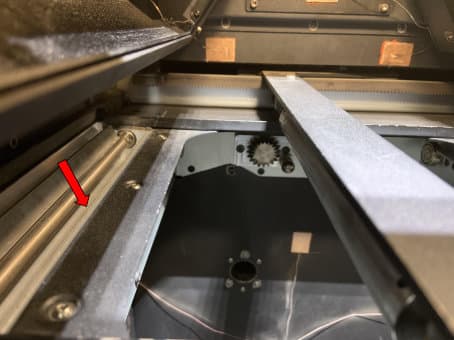

- 点击 Flipper (Left)（翻转马达（左））和 Flipper (Right)（翻转马达（右））标题下的 CW（顺时针翻转）、CCW（逆时针翻转）和 Home（回复原位）箭头，可以顺时针、逆时针旋转左右翻转马达，或使其回复原位。反复移动翻转马达，并对粉末槽进行真空清理，直到干净为止。特别是要确保两个粉末槽的内边缘以及所有相邻组件处无任何粉末。
清洁重涂机

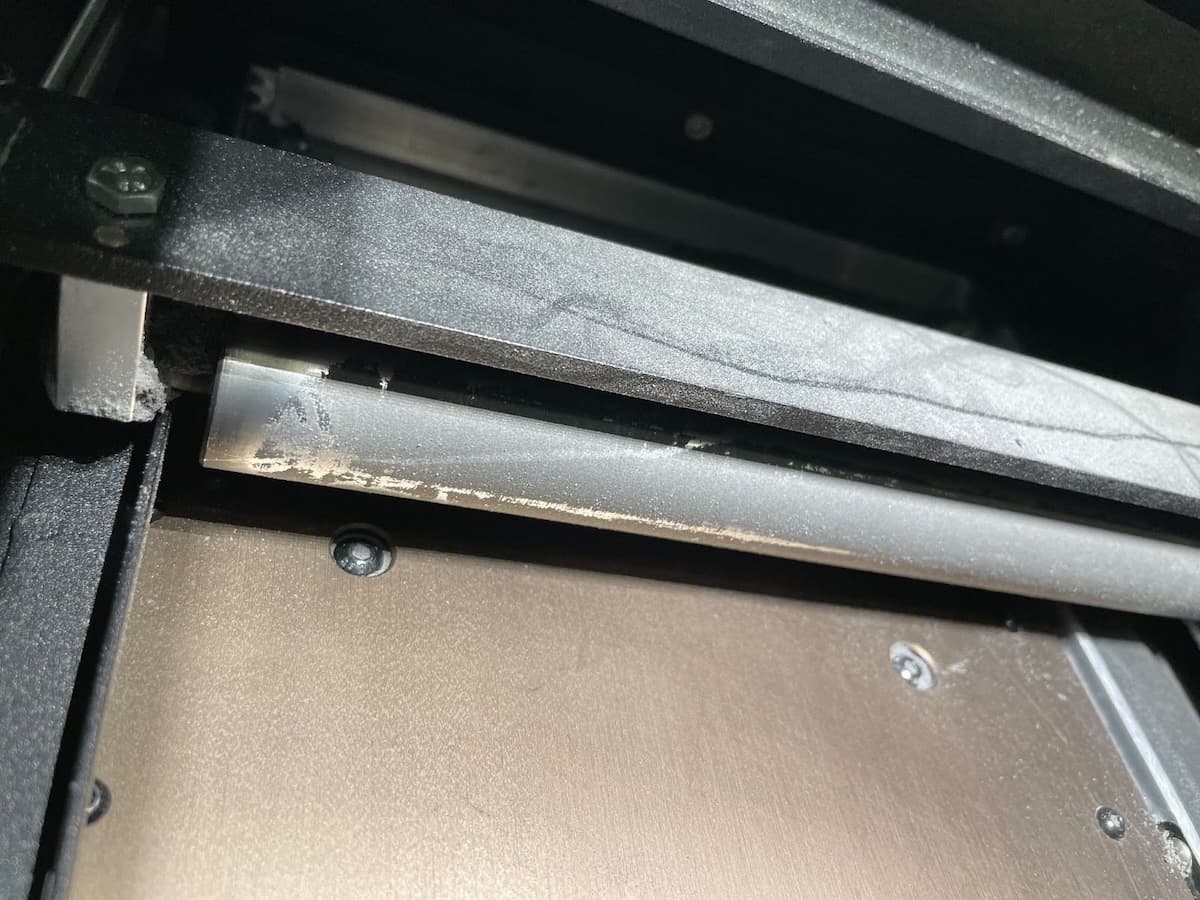

移动并检查重涂机。如果出现半烧结粉末涂层，请在运行另一次打印之前清洁重涂机。
清洁重涂机：
- 在触摸屏上，点击扳手图标。Maintenance（维护）界面随即显示。
- 点击 Motor Moves（马达动作）。随即显示 Motor Moves（马达动作）界面。
- 点击 Recoater（重涂机）下的 <（左） 或 >（右） 按钮，直到可以查看重涂机组件。
- 如果重涂机上沾有半烧结粉末，请使用 PEC*PAD 或其他用乙醇浸湿的无绒超细纤维布进行清洁。
更换材料
Fuse 1 代打印机、Fuse Sift 及相关配件设计为一次只能搭配一种粉末类型使用。在更换粉末类型之前，请确保按照 Formlabs 的说明彻底清理每个设备。混用粉末可能会导致打印失败或对机器造成永久性损坏。
如果您打算频繁使用多种不同材料进行打印，Formlabs 建议为每种材料类型单独配备 Fuse 1 代打印机和 Fuse Sift。
请参阅以下支持文档了解更多信息：
