所需物品：
Formlabs：
- Fuse 1 给料组件替换件 (RP-FS1-DOSE-01)
第三方：
- 2.0mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- 8mm 扭矩扳手，额定扭矩至少为 1.5N-m
- 符合要求的真空装置，配有静电耗散组件，例如 II 类 2 分区真空装置
- 真空刷工具
- 料斗真空附件，需提前打印（可选）
- 适当的个人防护装备 (PPE)，用于处理打印机中的粉末
- 氰基丙烯酸酯胶水
- 伸缩磁棒（可选）
白皮书
更换 Fuse 1 给料器组件
更换 Fuse 1 给料器组件
在 Fuse 1 代打印机中，给料器控制粉末从料斗流入料斗槽的流量，然后由重涂机进行分布。给料器故障或失灵会导致打印机无法正常打印。
请根据本指南更换 Fuse 1 打印机的给料器组件。如需更换 Fuse 1+ 30W 打印机上的该组件，请参见 更换 Fuse 1+ 30W 给料组件。
预计所需时间：45－60 分钟，外加清空粉末料斗和打印料斗真空装置附件的时间（如有需要）
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
准备工作区
概览： 准备 打印机 以及无尘的工作区 给料器组件
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：打印料斗真空装置附件
如果您可以使用另一台 3D 打印机，或者 Fuse 1 代打印机可以在维护前完成打印，请打印并后处理料斗真空装置附件。STL 文件可在此处获取。
第 2 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 3 步：清空料斗
插入一个空的成型室。在打印机的触摸屏上点击 Settings（设置）> Calibration（校准）> Empty Hopper（清空料斗）。按照 Empty Hopper（清空料斗）界面中的提示，将粉末从料斗输送到成型室。该过程可能需要长达一小时。
第 4 步：清理料斗和粉末槽
按照支持文档清理 Fuse 1 代打印机中的所有粉末中的清理料斗和清理粉末槽的说明进行操作。更换给料器组件时，无需清洁打印机的其他部件。
第 4 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸顶部面板
概览： 取下 顶部面板，以便操作打印机内部。

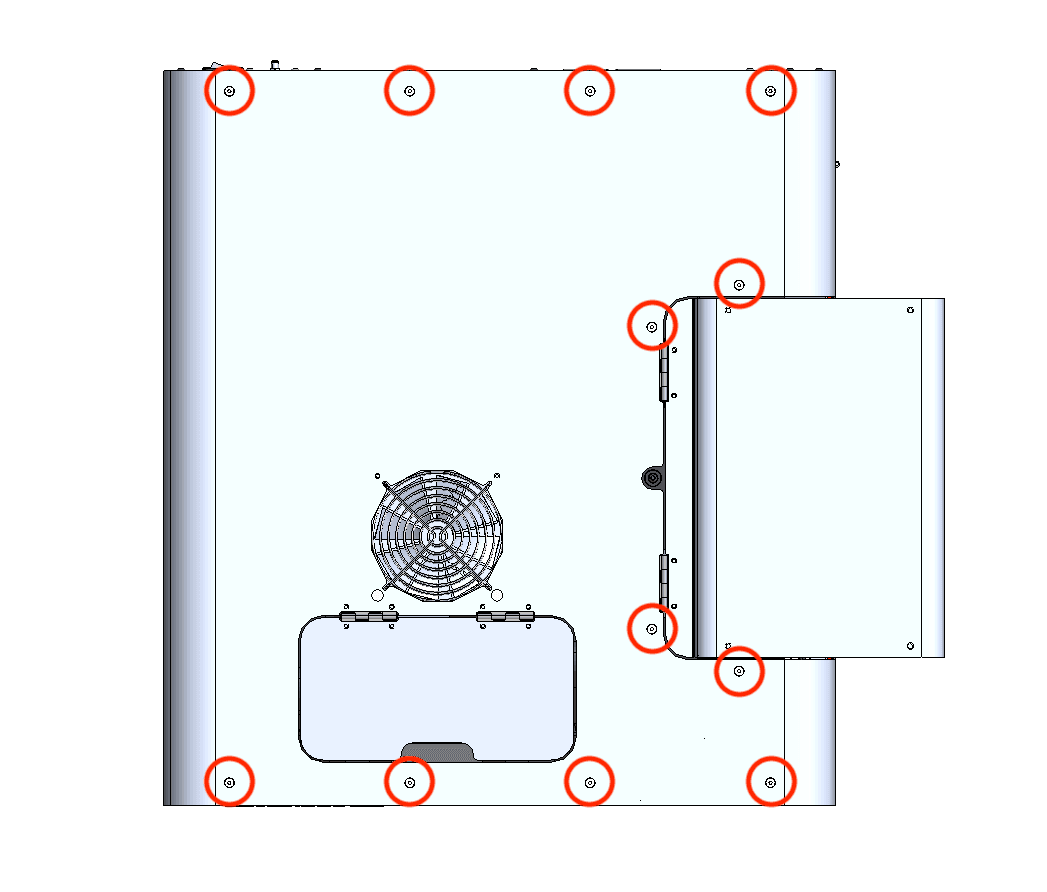

第 1 步：拧下顶部面板螺丝
使用 2.5mm 六角扳手，拧下 将顶部面板固定到打印机的 M4 沉头螺丝：
- 六颗 6mm 缓冲器侧前端的螺丝
- 12 6mm 打印机顶部的螺丝
- 8 颗 6mm 料斗侧的螺丝
将螺丝放在一旁。
第 2 步：拆卸顶板
抓住红外传感器盖板和最后面的边缘，将顶部面板从打印机上抬起。将顶部面板放在一旁。
拆卸料斗侧面板和料斗外壳
概览：拆卸打印机料斗侧的面板，以便操作给料器组件。
第 1 步：开始拧下料斗侧面板螺丝
使用 2.5mm 六角扳手，从打印机的左后方拧松并取下两颗黑色（红色圆圈处）和一颗铬色（蓝色圆圈处）8.0mm M4 圆头螺丝。请注意这些螺丝的位置，因为铬螺丝的放置对于打印机的电气接地至关重要。将螺丝放在一旁。

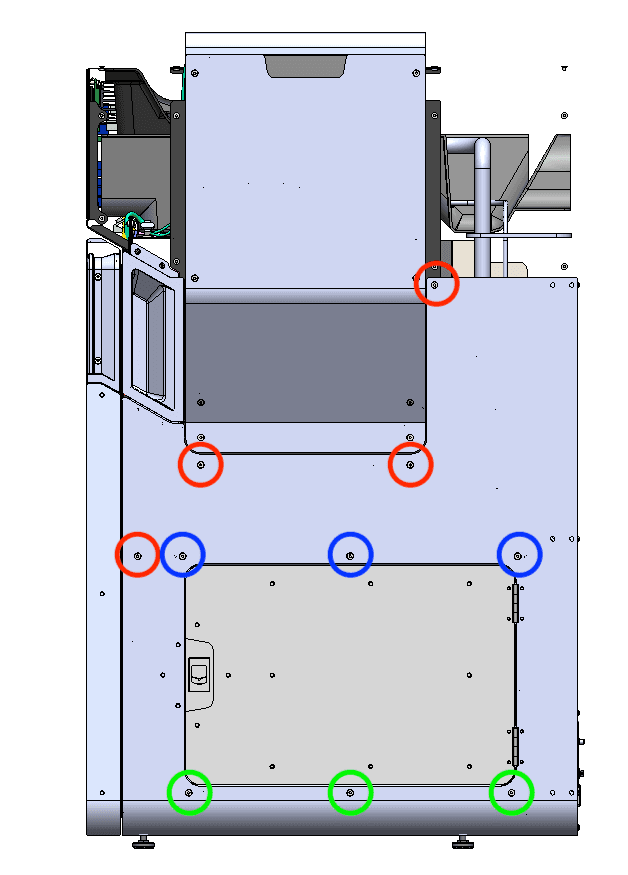

第 2 步：继续拧下料斗侧面板螺丝
移动到打印机的料斗侧。使用 2.5mm 六角扳手，拧松并取下将料斗侧面板固定在打印机上的 10 颗 M4 埋头螺丝。最后拆卸最上方的 6.0mm 埋头螺丝，以便于拆卸面板。将螺丝放在一旁。
- 三颗 16.0mm 螺丝，绿色圆圈标记
- 三颗 12.0mm 螺丝，蓝色圆圈标记
- 四颗 6.0mm 螺丝，红色圆圈标记
第 3 步：倾斜料斗侧面板
使面板向远离打印机的方向倾斜，以便接触互锁开关电缆。此时请勿拆卸面板。

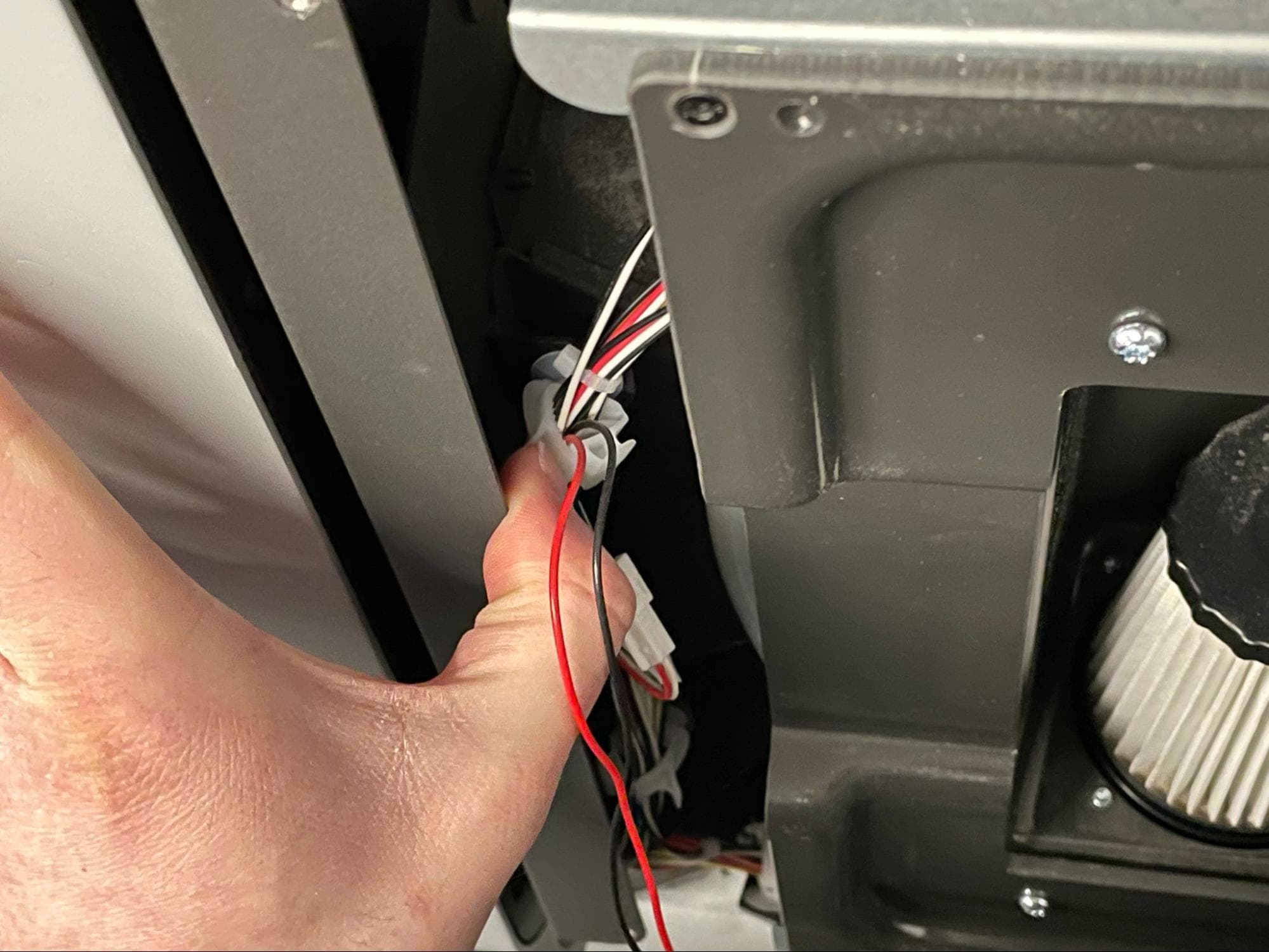

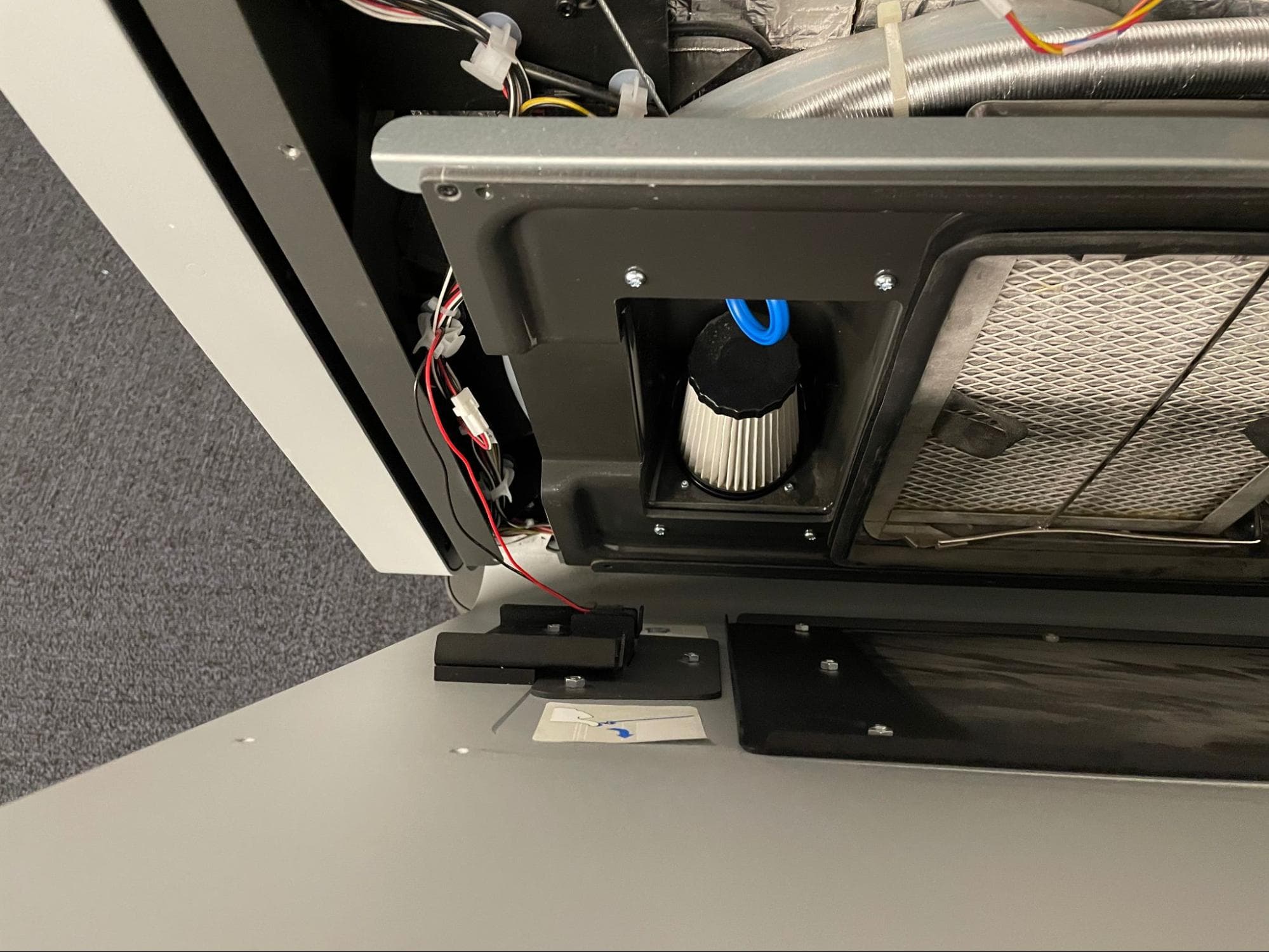

第 4 步：断开互锁开关并拆卸料斗侧面板
找到位于面板内侧左侧的黑色和红色互锁开关电缆。电缆由电缆夹固定。解锁电缆夹，断开标有 C033 的电缆。

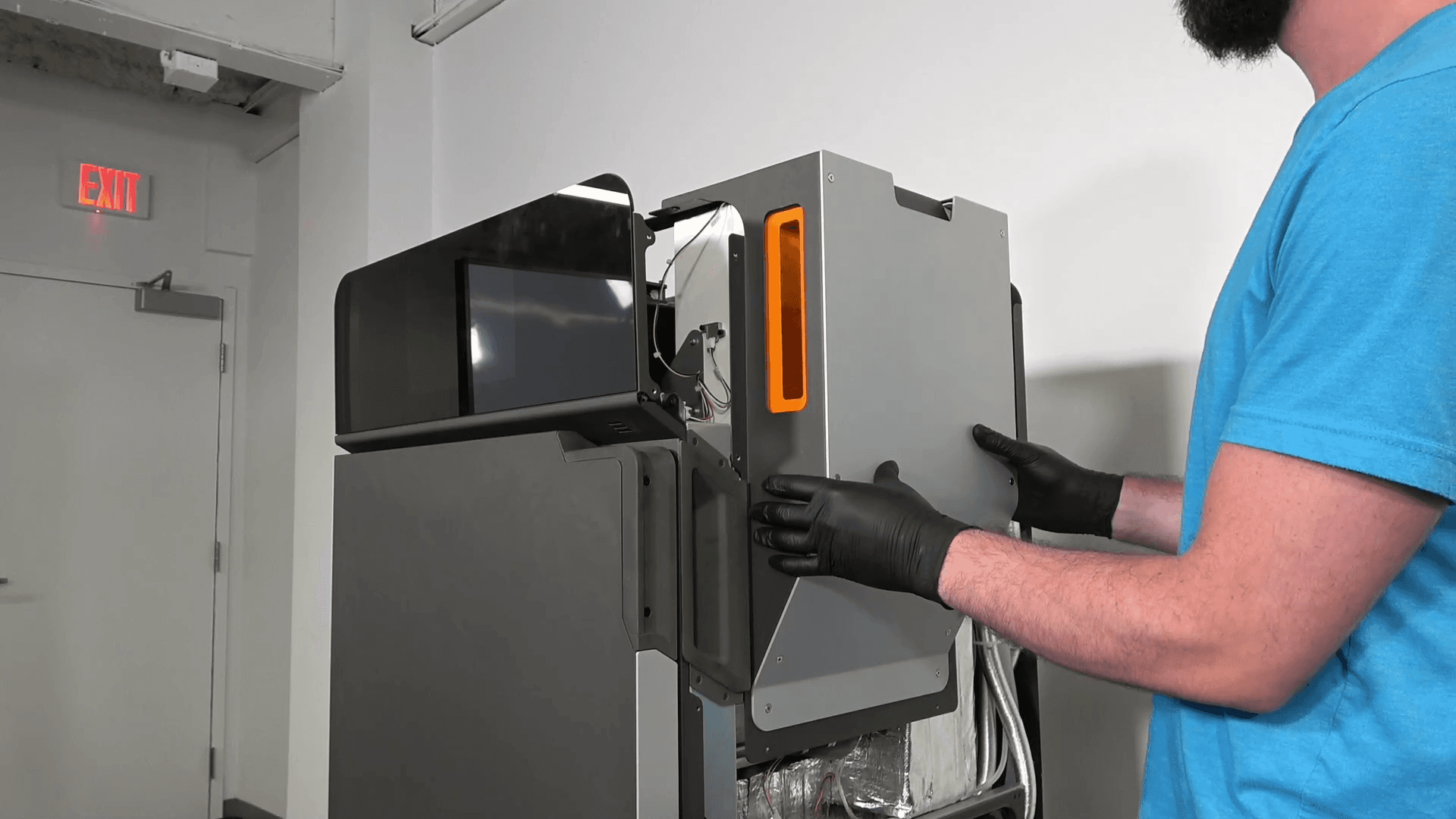

将料斗侧面板与打印机分开，注意确保没有电缆被夹住或缠结。将面板放在平整、干净的表面上。
第 5 步：拆卸内门把手

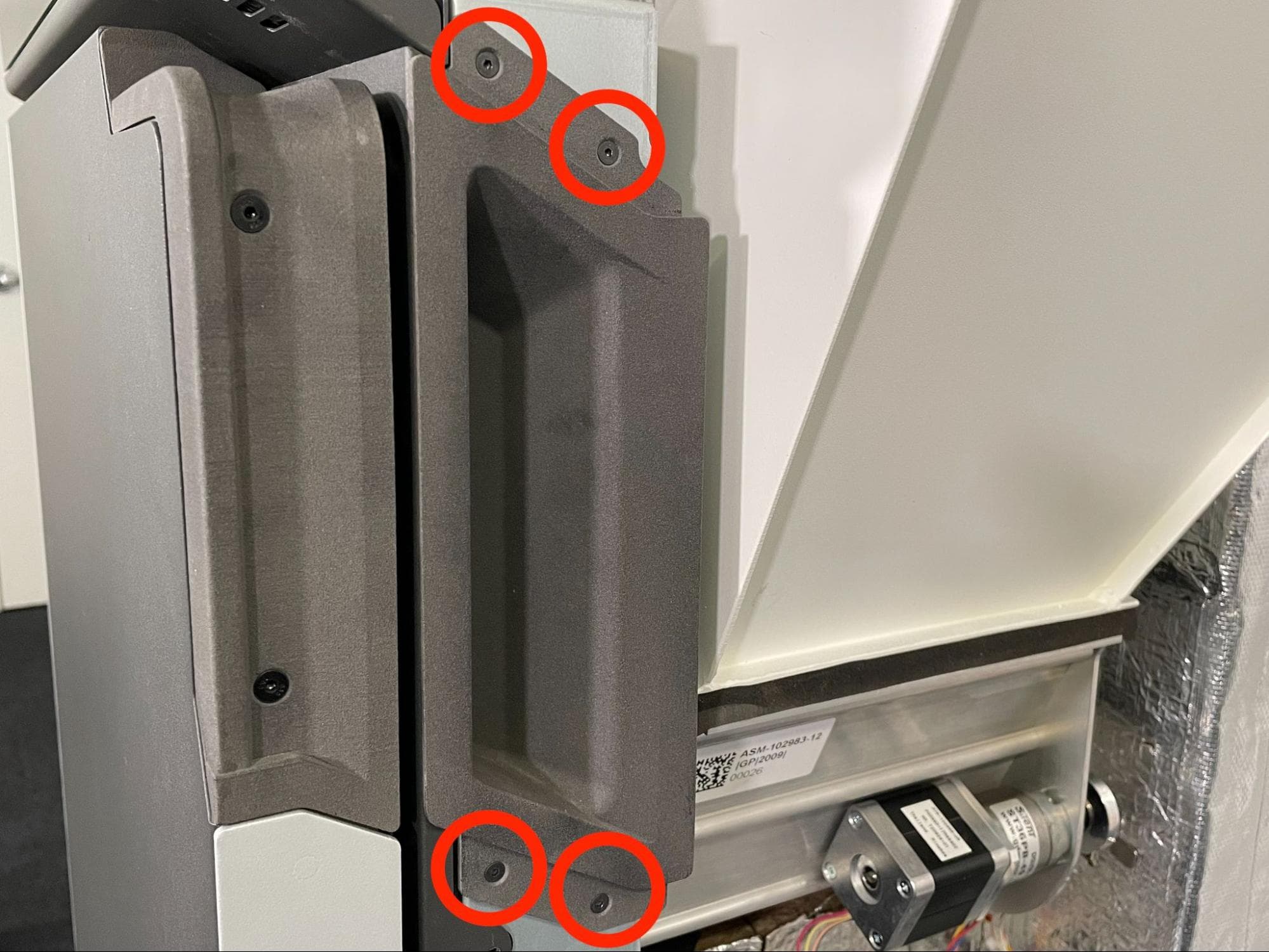

使用 2.0mm 六角扳手，拧松并取下将内门把手固定在打印机上的 4 颗 10.0mm M3 黑色沉头螺丝。取下门把手，将其与螺丝放在一旁。

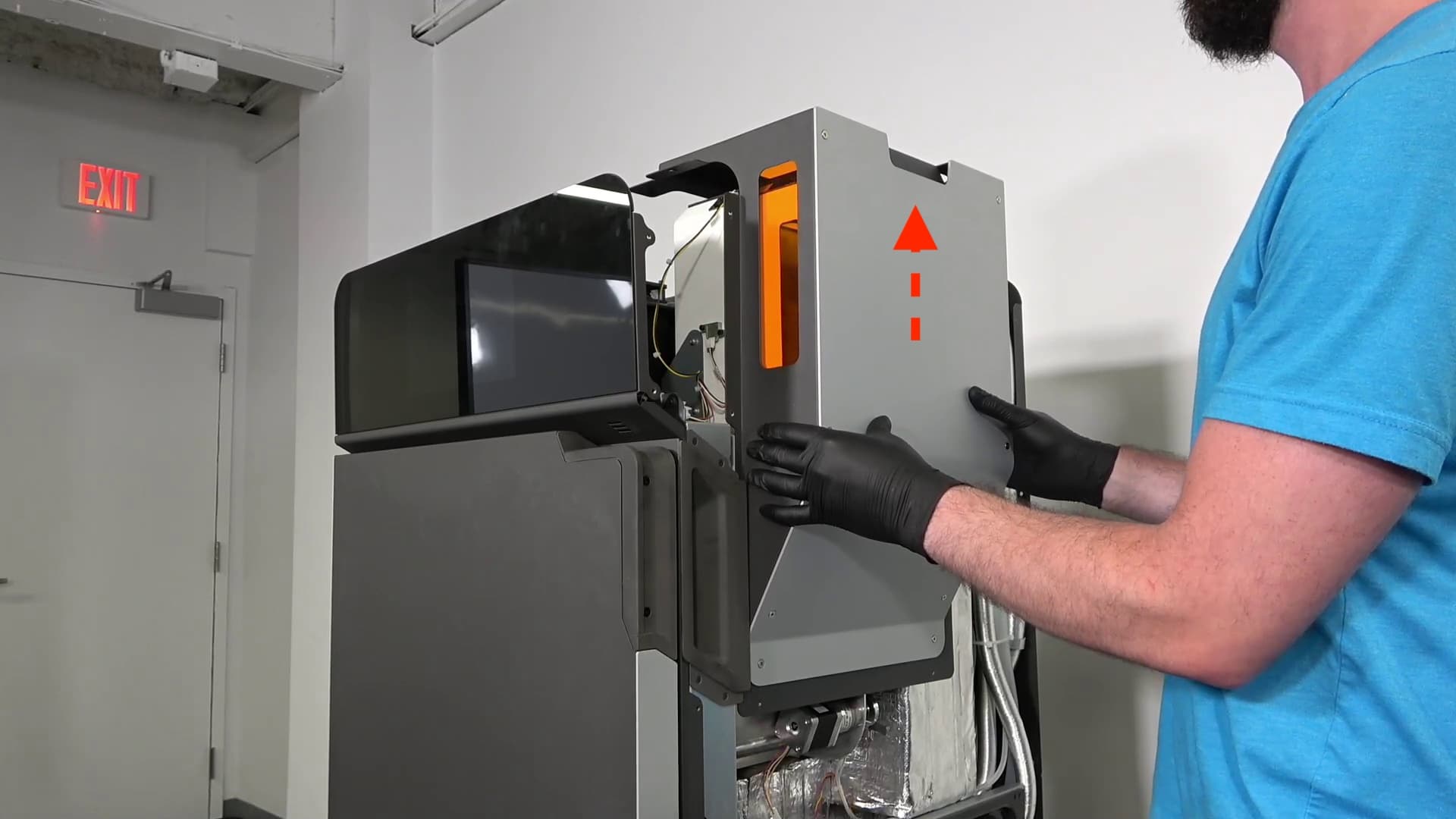

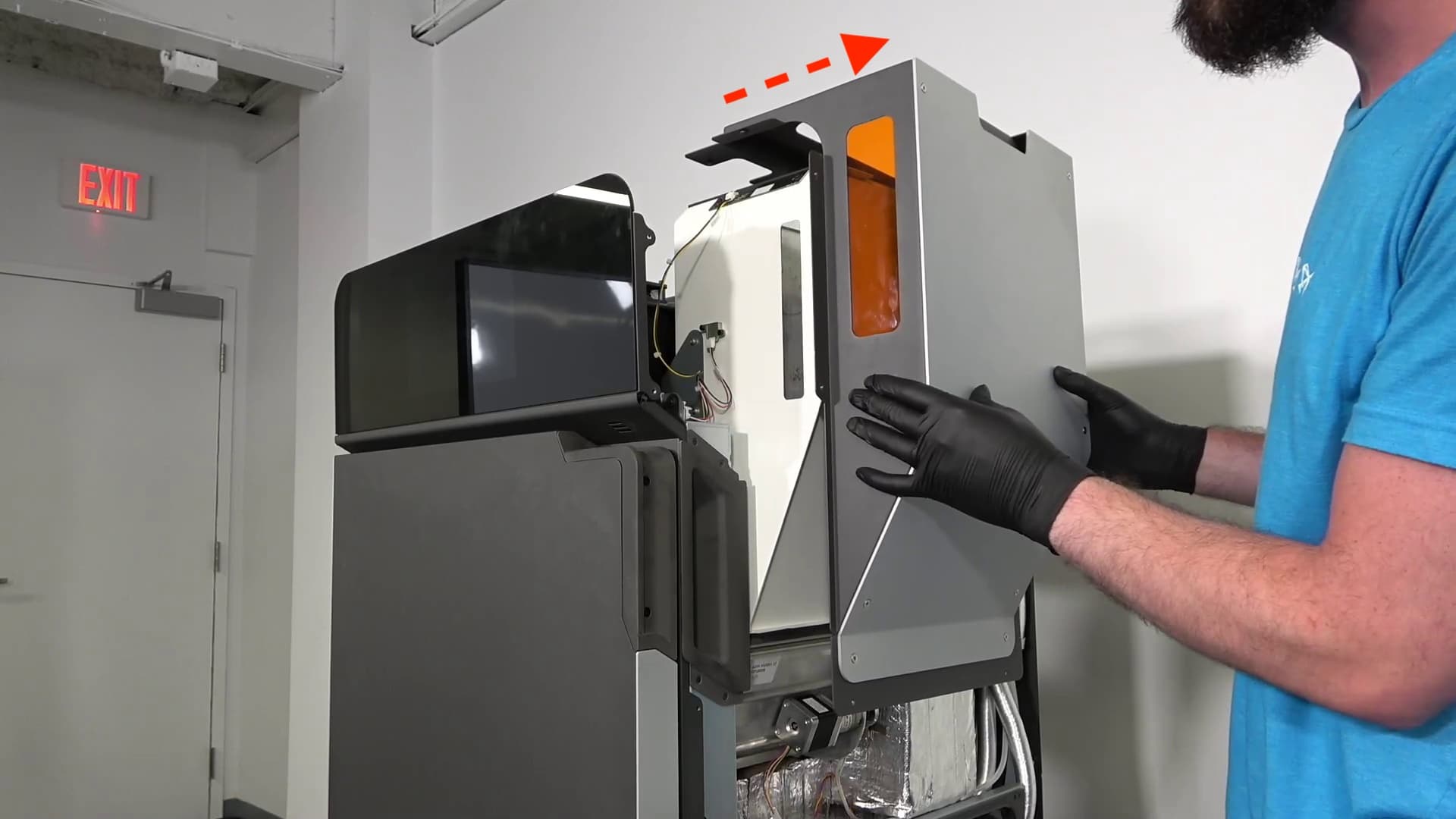

第 6 步：拆卸料斗外壳
握住料斗外壳的两侧。小心地将外壳向上抬起，然后将其从打印机上拉开。放置料斗外壳和盖。
拆卸料斗
概览：拆卸料斗，以便操作下方的给料器组件。

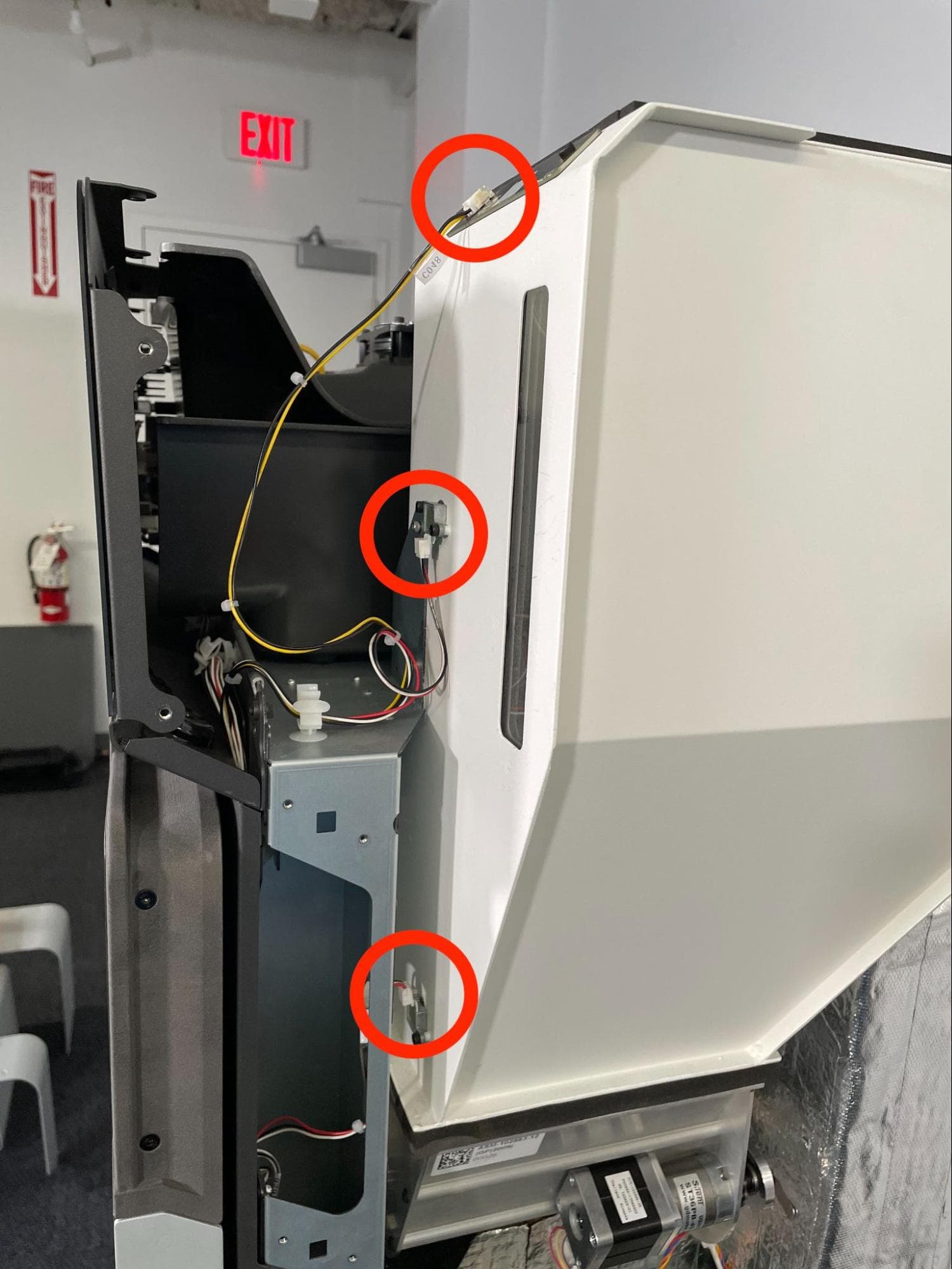

第 1 步：断开料斗的电缆连接
找到料斗 LED 灯和两个粉末传感器的连接器并断开连接。
第 2 步：拧下料斗安装螺丝

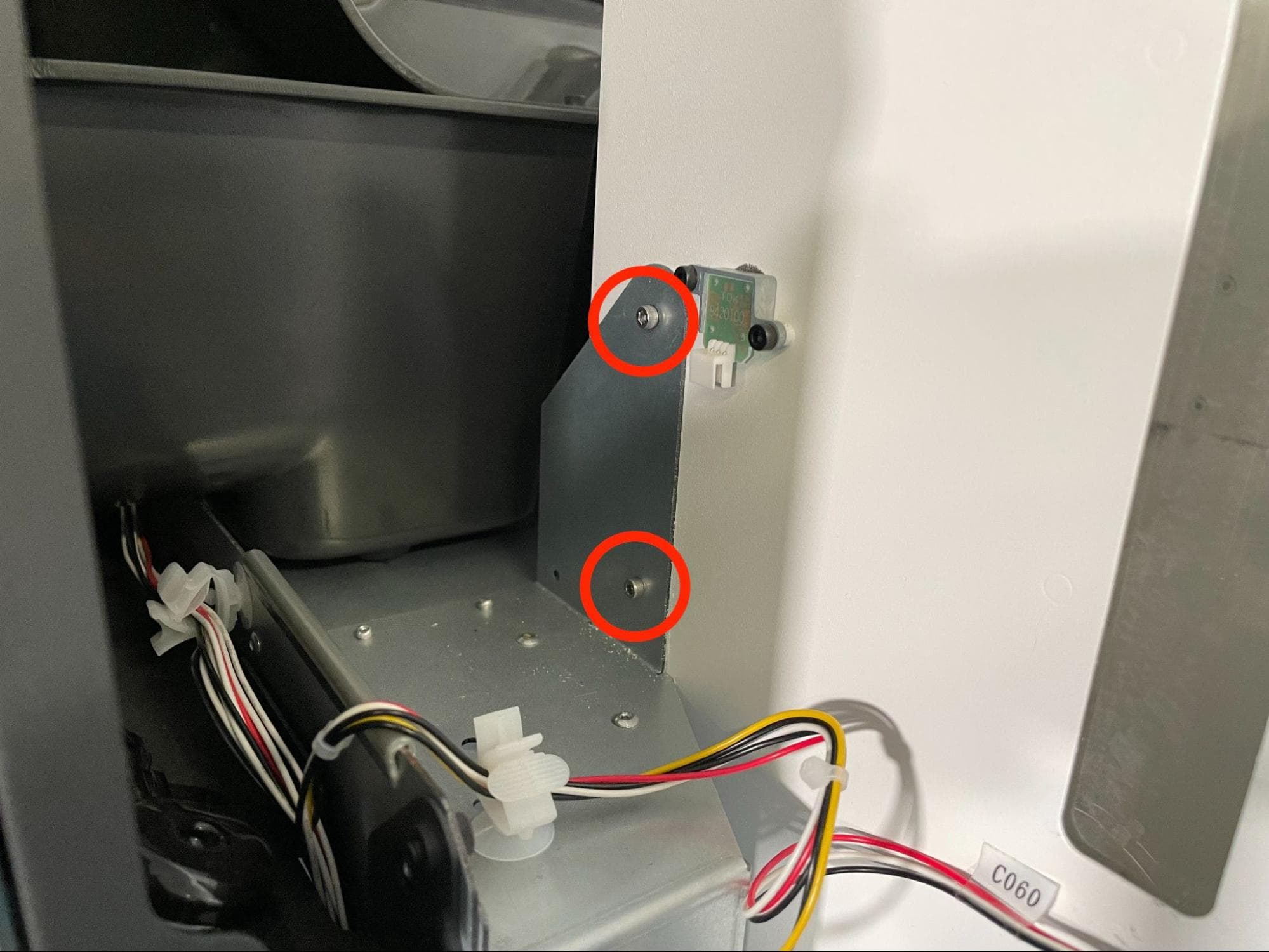

料斗使用四颗 4mm M3 铬色内六角螺丝固定在打印机上：每侧各两颗，位于料斗底部。使用 2.5mm 六角扳手，拧松并取下四颗螺丝。将螺丝放在一旁。

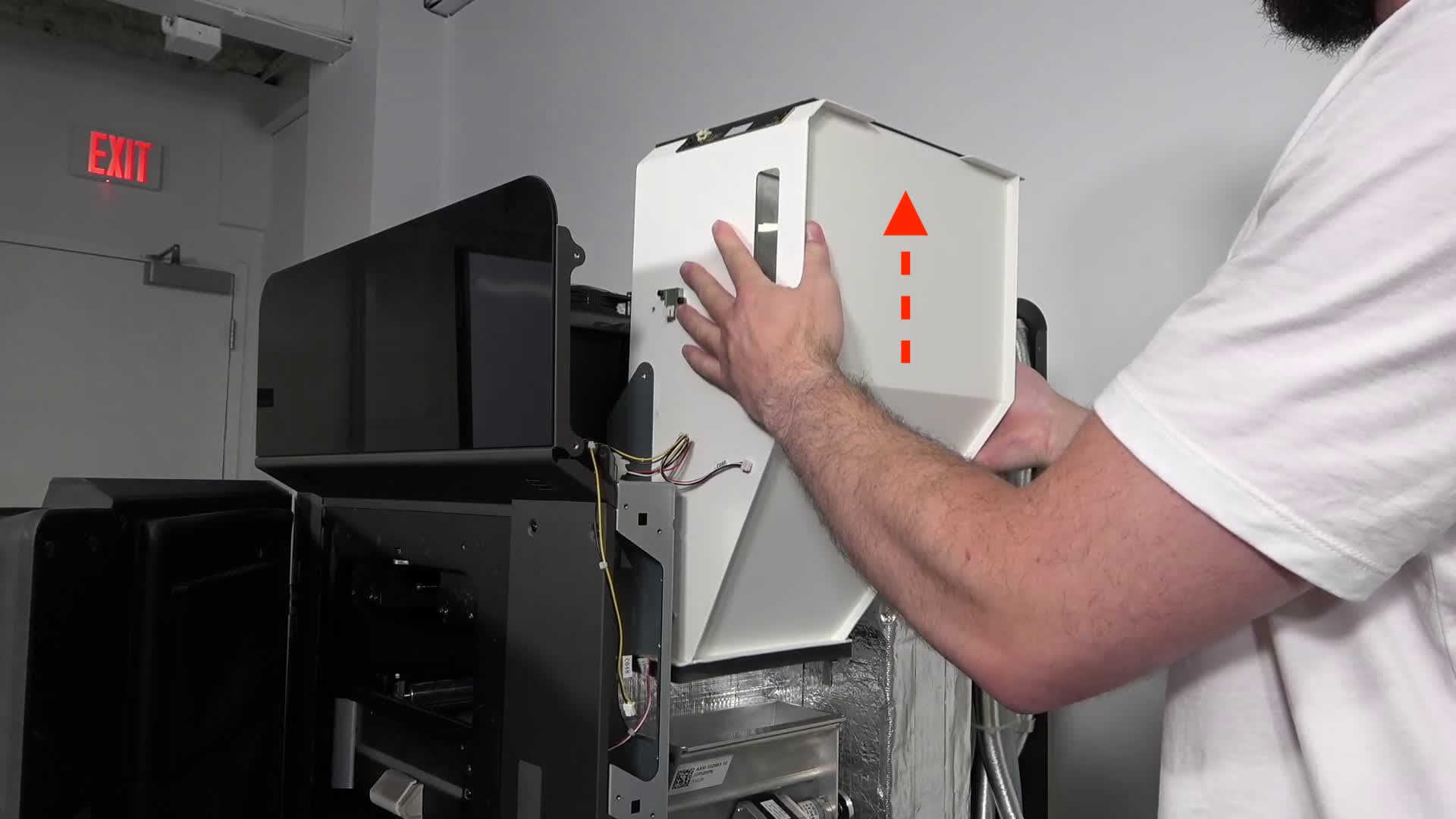

第 3 步：拆卸料斗

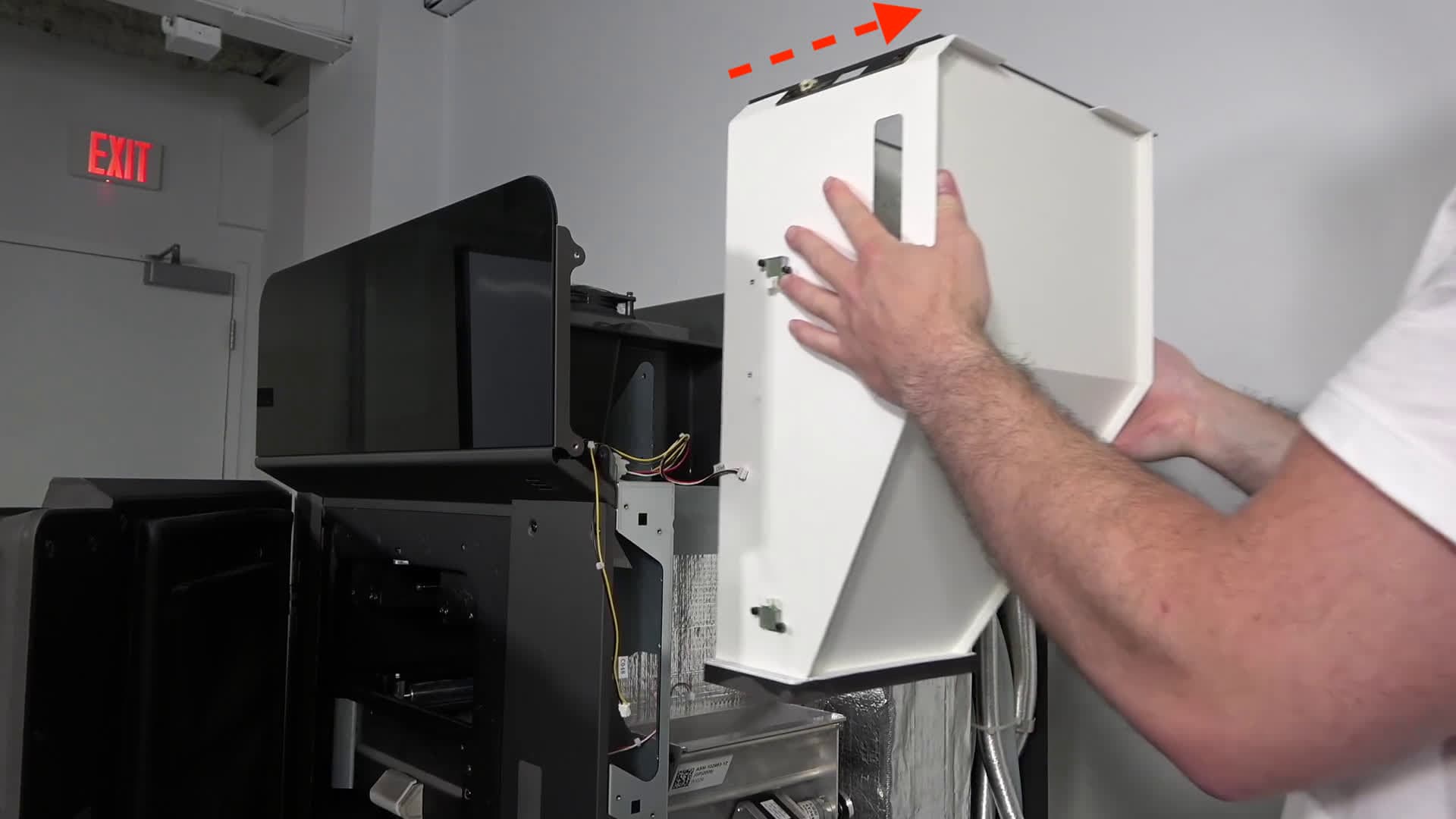

从侧面握住料斗并将其抬起 直接向上 朝向打印机顶部底部垫圈与给料器分离后，将料斗从打印机上拉开。
切勿将料斗倾倒并从打印机上取下。这可能会损坏垫圈并导致粉末泄漏。
将料斗放在平整、干净的表面上，料斗的开口朝向远离窗口的一侧。请勿将料斗放在带垫圈的两端或带有粉末传感器的窗口侧，以免损坏这些组件。
拆卸原有给料组件
概览：断开连接并拆卸原有给料器组件。

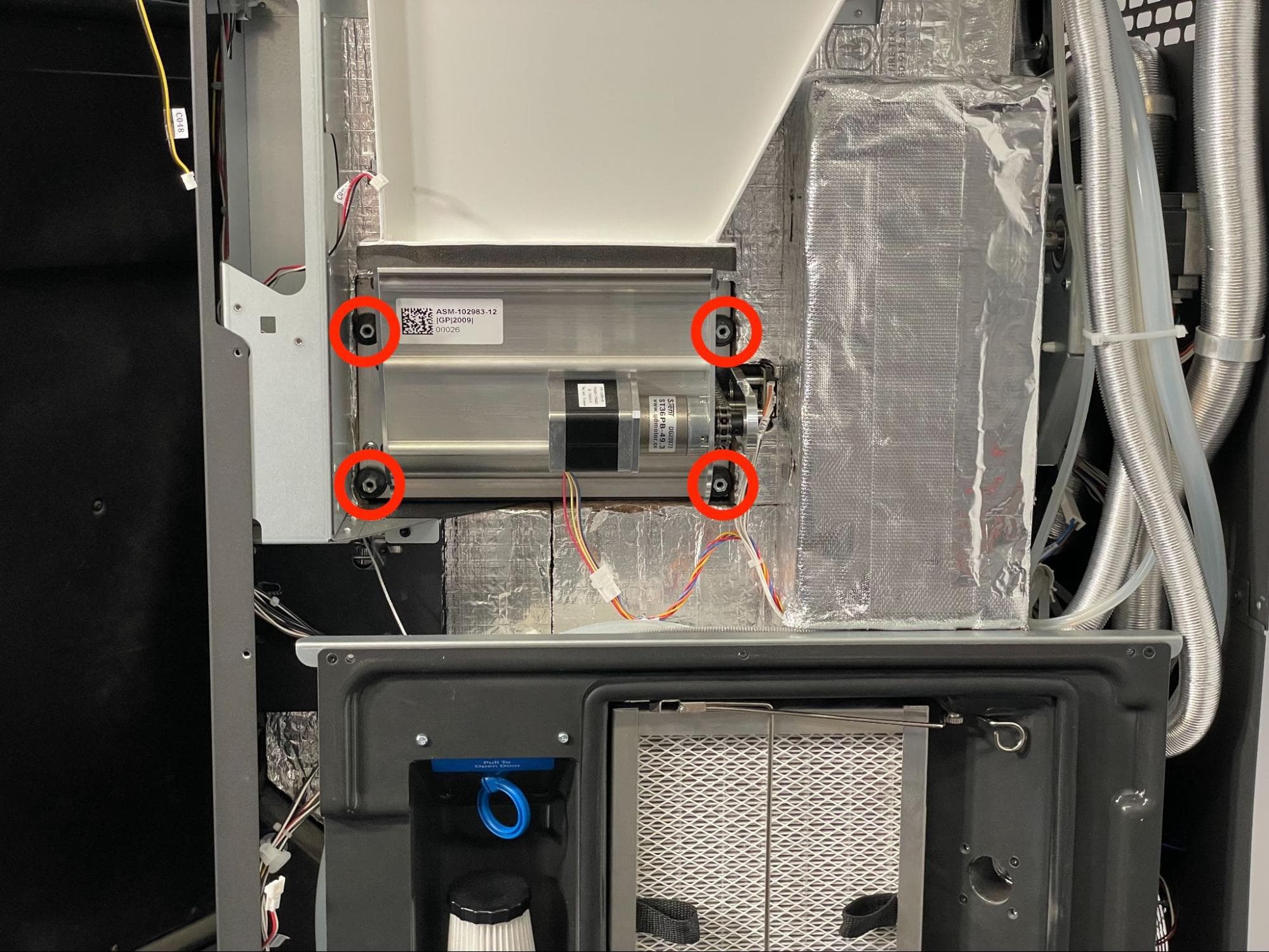

第 1 步：拧下给料组件的安装螺丝
给料器组件通过四颗 8mm 螺母固定在打印机框架上。每个螺柱螺母和给料器组件之间都有一个垫圈。使用 8mm 螺母扳手，拧松并取下螺母。使用可伸缩磁棒捕捉和取回垫圈可能会有所帮助；如果垫圈掉入打印机，可能很难或无法取回。将螺母和垫圈放在一旁。

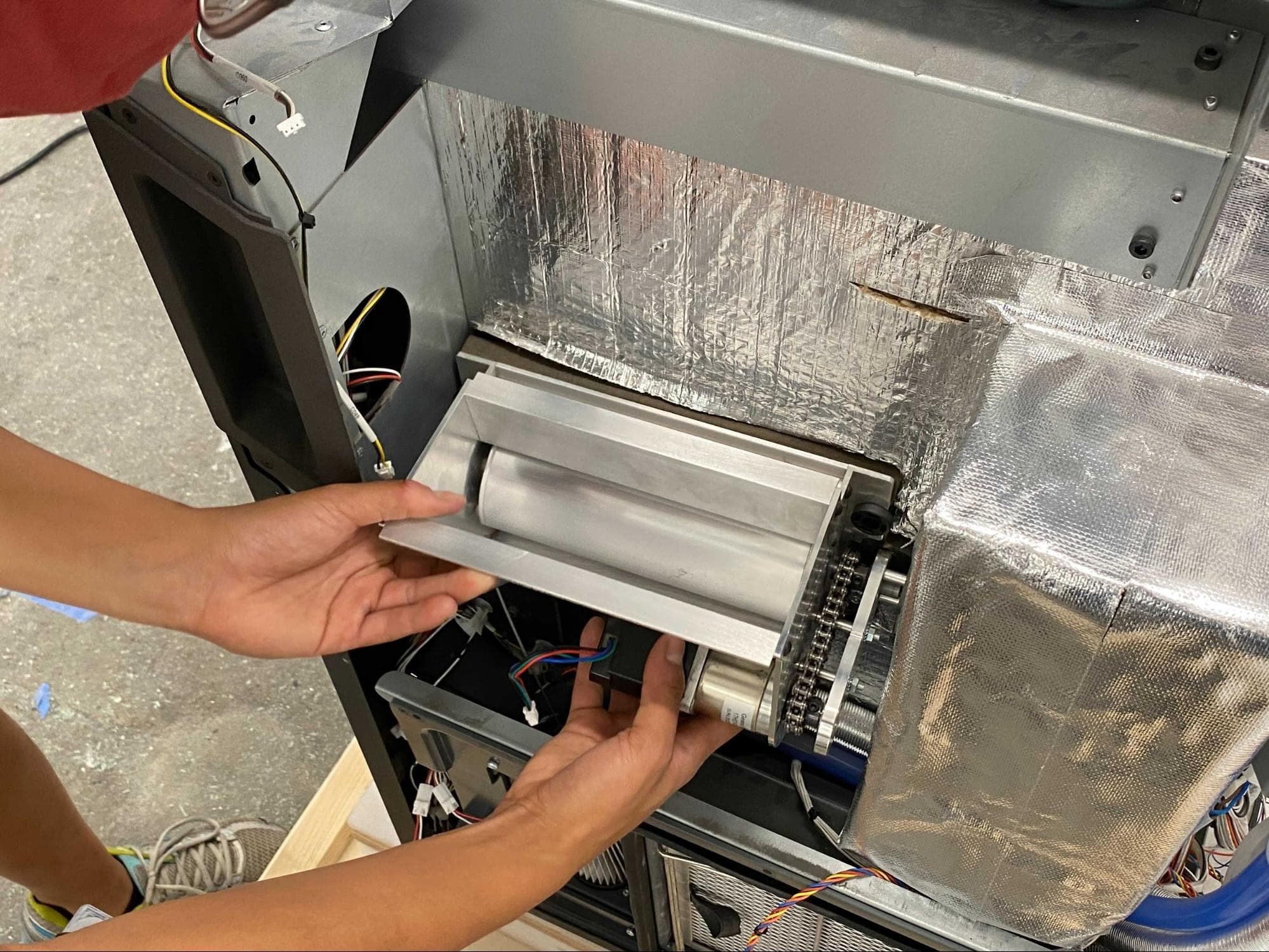

第 2 步：将给料组件与打印机分离
抓住给料器组件，将其从打印机中直接拉出。确保其不会卡在附近的隔热层或打印机框架上。此时请勿完全拆卸给料组件，因为该组件仍通过两根电缆与打印机相连。
第 3 步：断开给料器电缆
断开给料器马达和编码器电缆与给料器组件的连接。
第 4 步：拆卸给料器组件
完全拆卸原有给料器组件并放在一旁以备处置。
安装给料器替换件
概览：连接、安装并固定新的给料器组件。

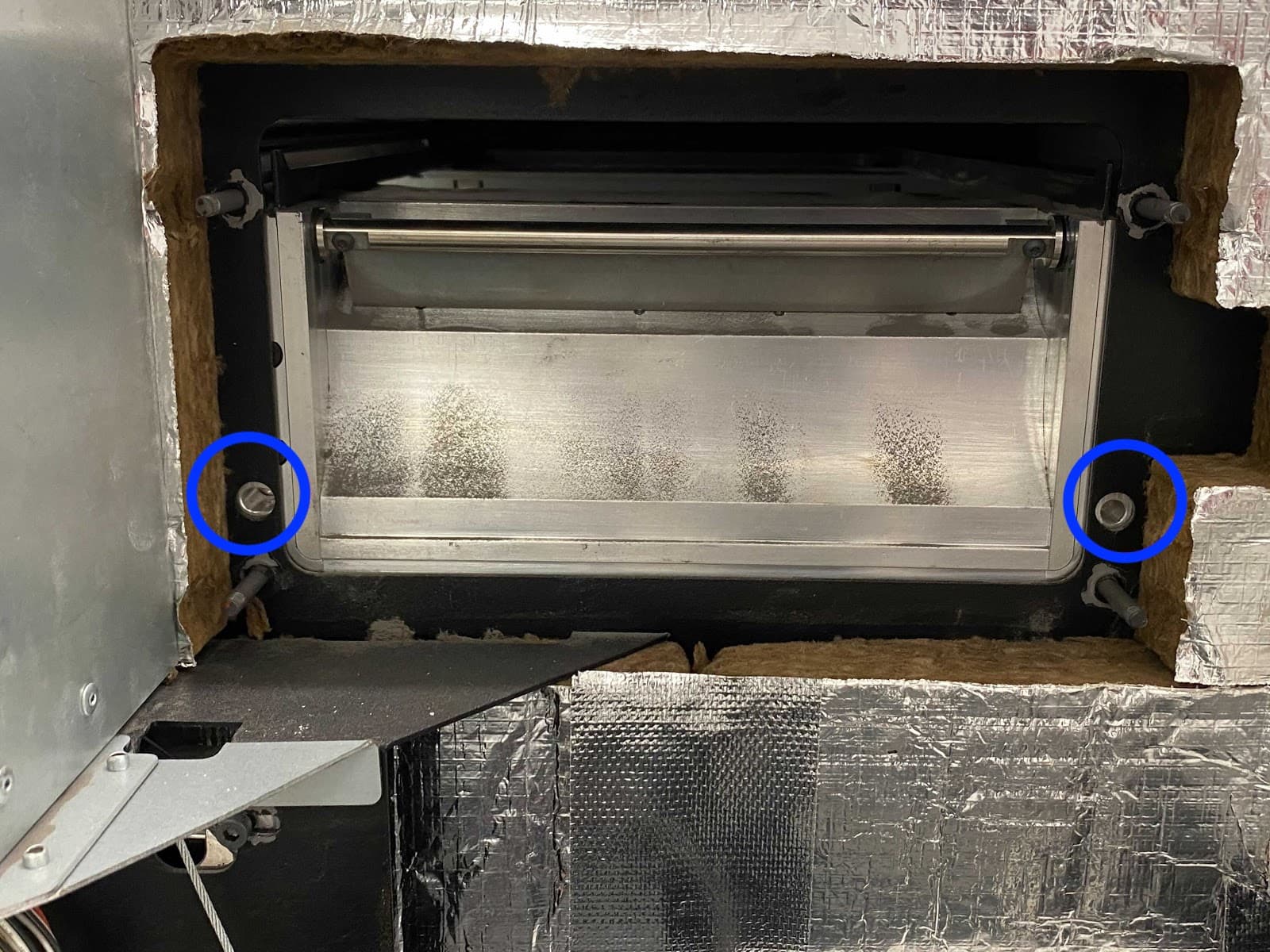

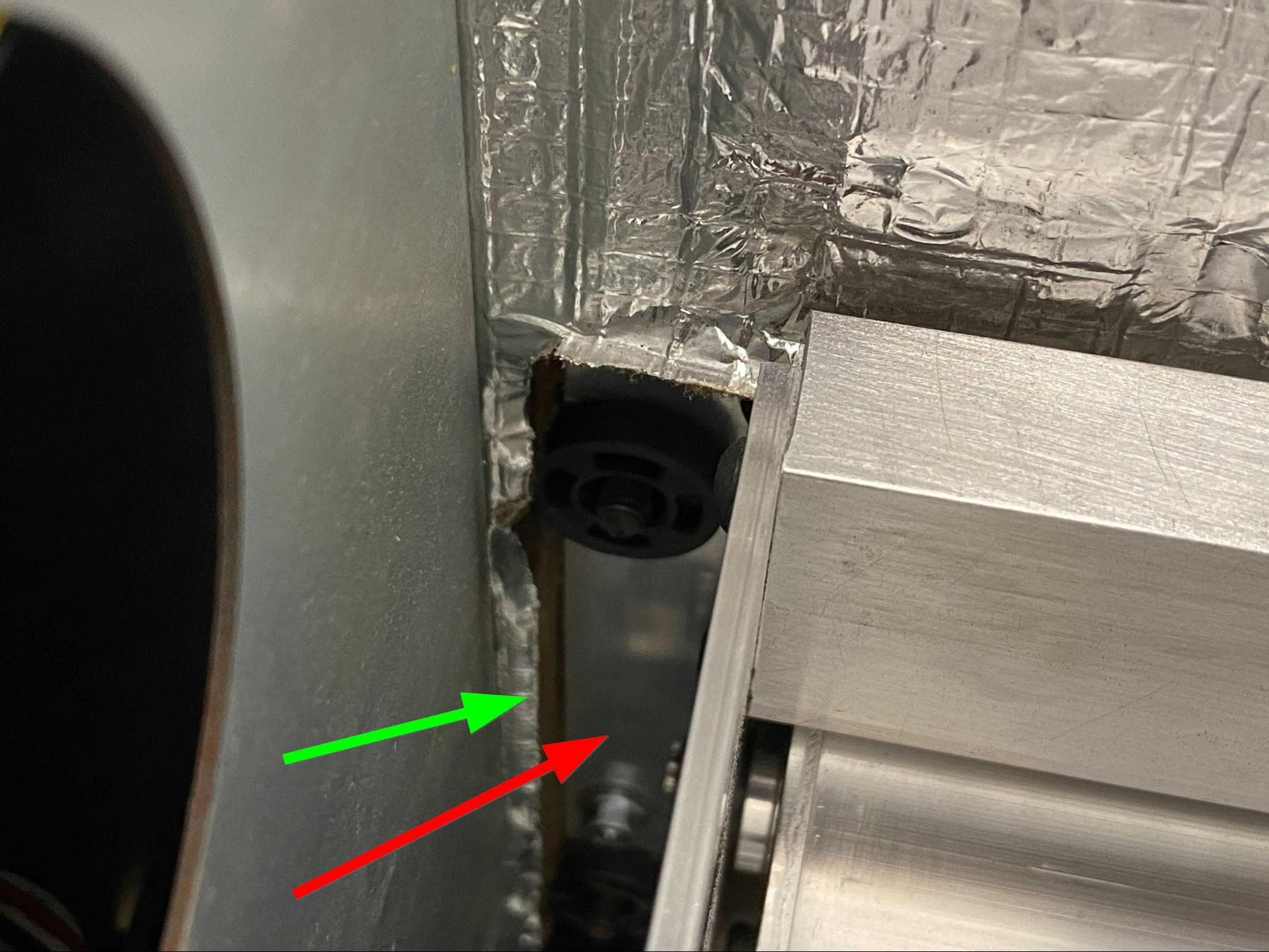

第 1 步：安装给料器组件

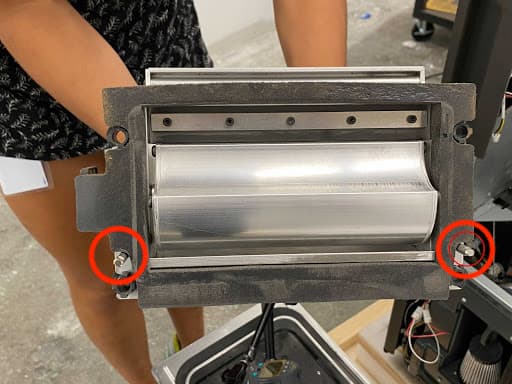

将给料器组件背面的两个定位销与给料器安装面的相应孔对齐。将给料组件滑入到位，直至与打印机框架齐平。给料器组件左侧的凸缘应位于相邻的隔热板后面并与之平行。

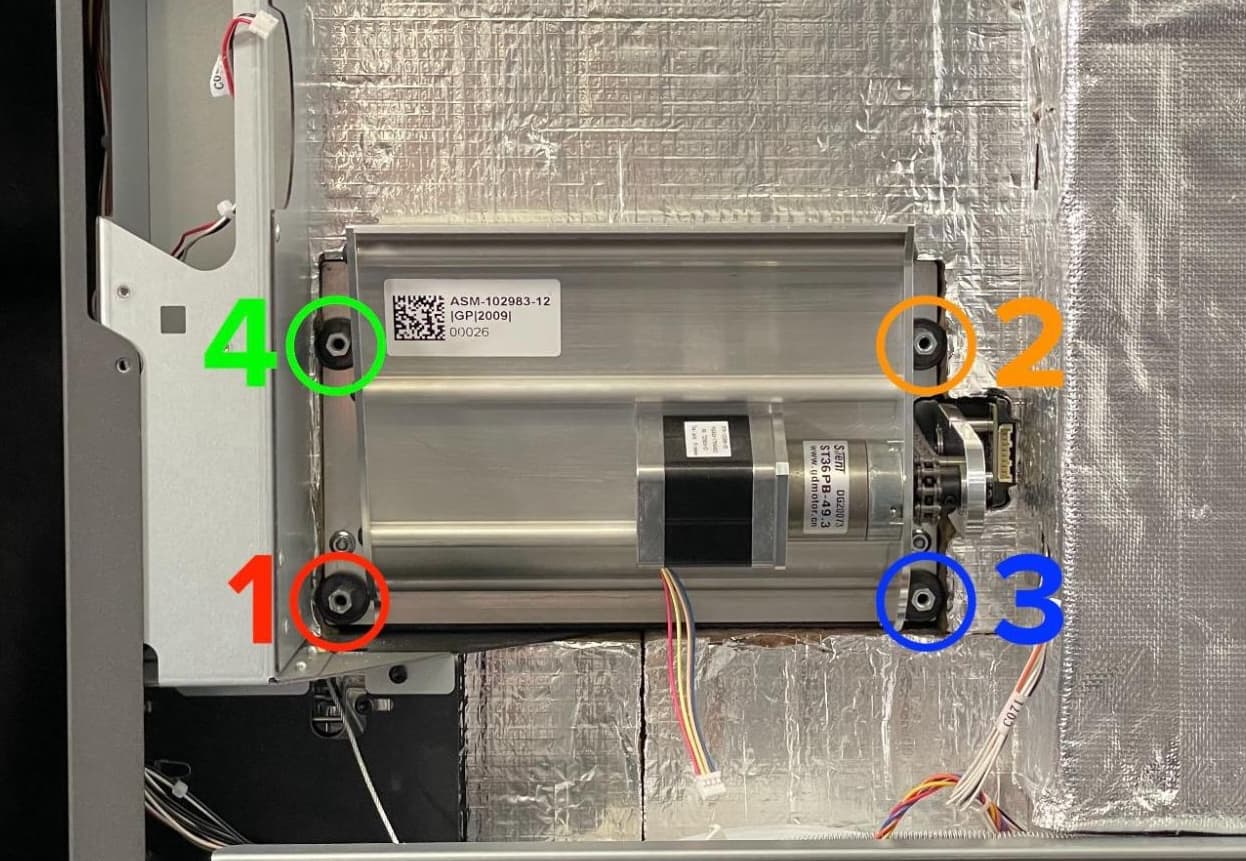

第 2 步：固定给料器组件
将垫圈和螺母拧入给料器组件的四个螺孔中。使用 8mm 套筒扳手或扭矩扳手，按照此处所示顺序将每个螺母扭矩拧紧至 1.5N-m。拧紧螺母的顺序不当可能导致粉末泄漏。
第 3 步：重新连接给料器马达和编码器电缆
将给料器马达和编码器电缆连接到新的给料器组件上。
校准给料器替换件
概览：更换给料器组件后，校准其原位。
第 1 步：打开打印机
将电源线重新插入后面板，然后打开打印机。
第 2 步：校准给料器
在触摸屏上点击 设置 > 校准 > 连接打印机电源线 给料器校准。关注 打印机的屏幕上打印机将自动为新给料器找到正确的原位。该过程通常需要 30 分钟才能完成。
如果在校准过程中遇到任何错误，请按照触摸屏上提供的说明进行操作，并在必要时重新运行校准。
第 3 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿继续执行维护工作。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
重新安装料斗
概览：安装并校准新的给料器组件后，重新安装料斗。
第 1 步：检查并清理料斗垫圈
检查料斗的底部垫圈是否有碎屑，如粉末或绝缘片。如有必要，清洁垫圈。

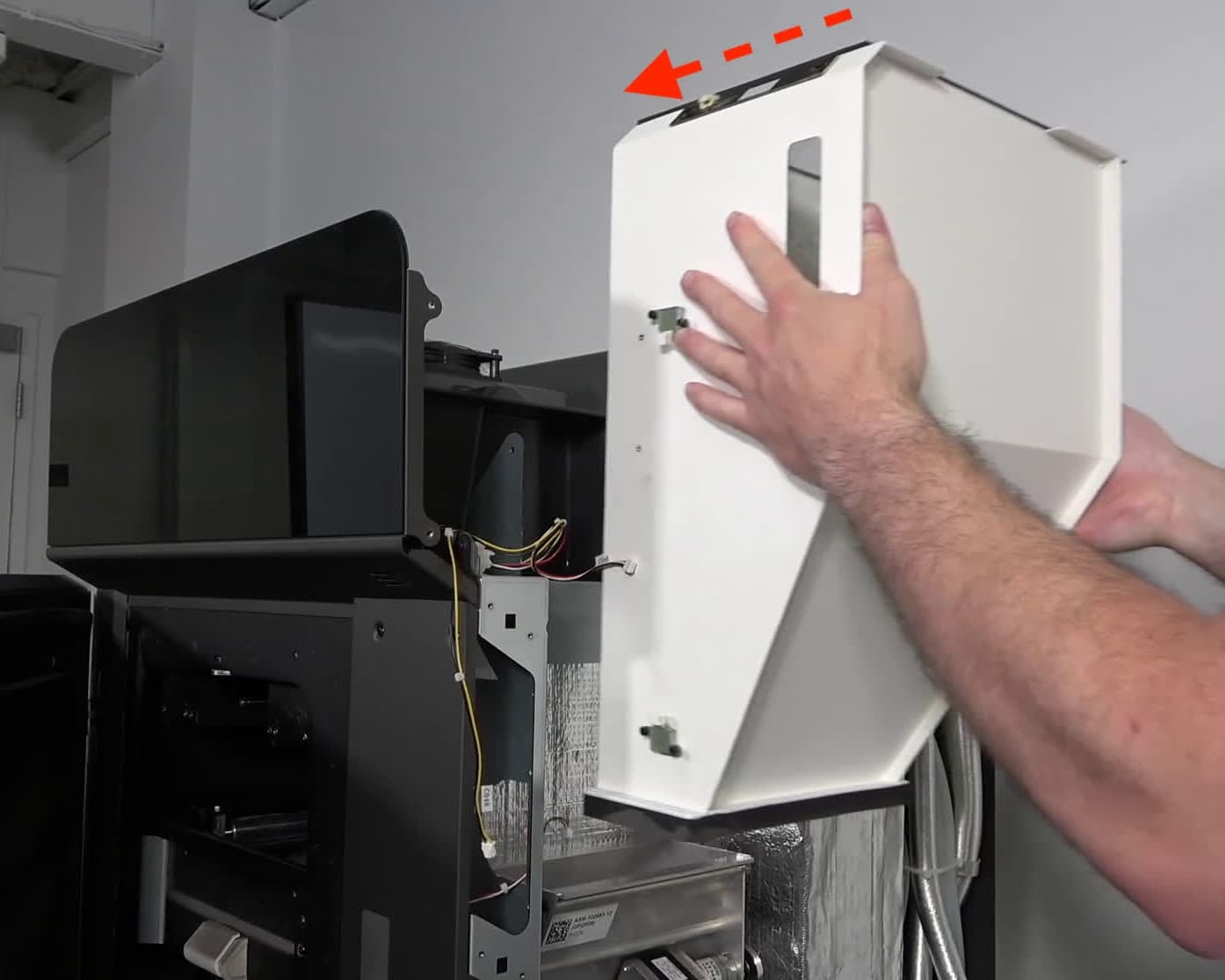

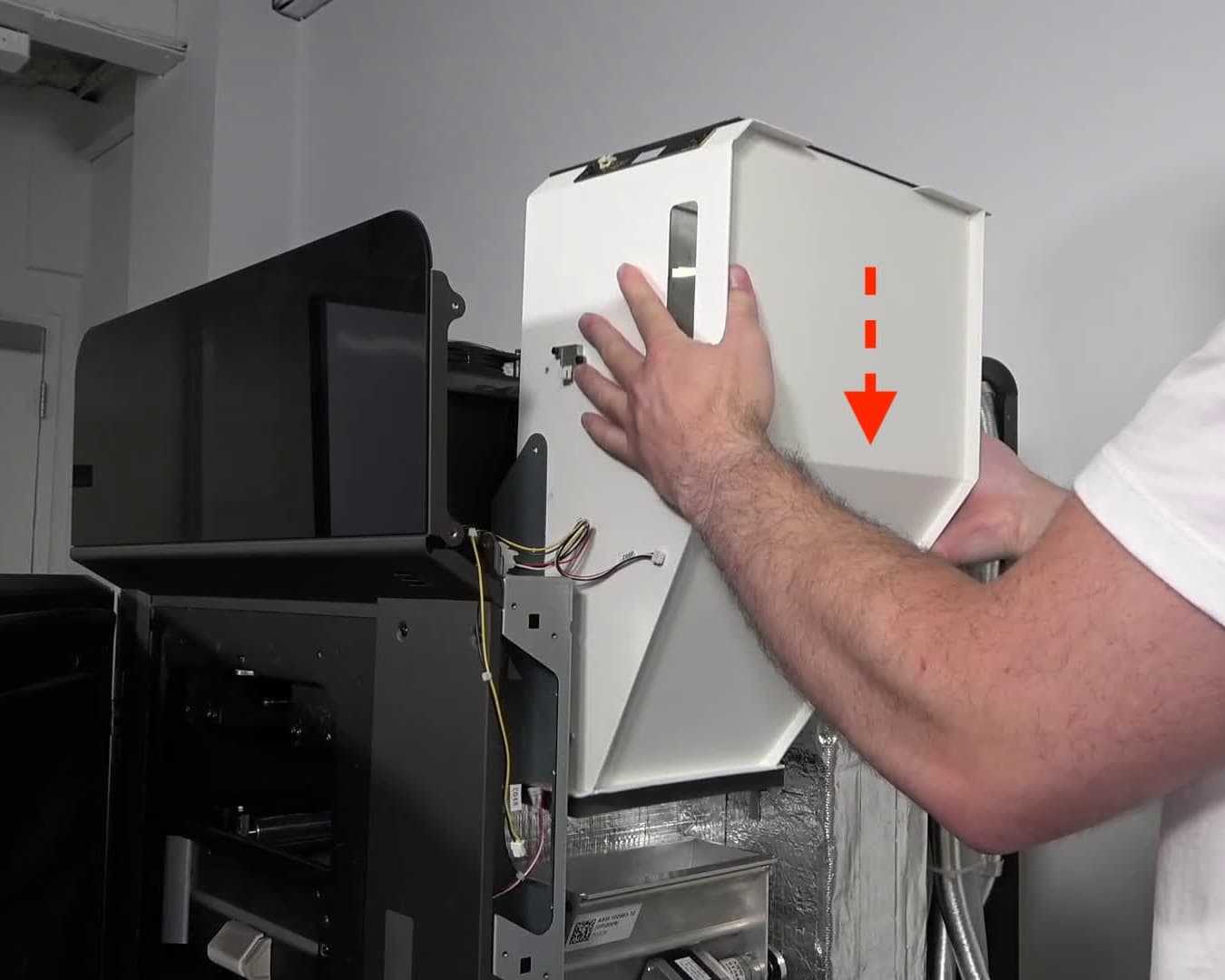

第 2 步：安装料斗
从两侧握住料斗，将其放到打印机上。将料斗的背面与给料器上方的隔热板齐平，然后将料斗直接向下引导到给料器上，直到料斗底部的螺孔与打印机框架上的螺孔对齐。请勿将料斗倾斜并朝向打印机重新安装。否则可能会损坏垫圈或造成密封不均匀，从而导致粉末泄漏。
如果难以对齐螺孔，请用手向下用力按压料斗顶部。请勿将任何工具或物体直接放在料斗顶部，以免损坏顶部垫圈。
第 3 步：固定料斗

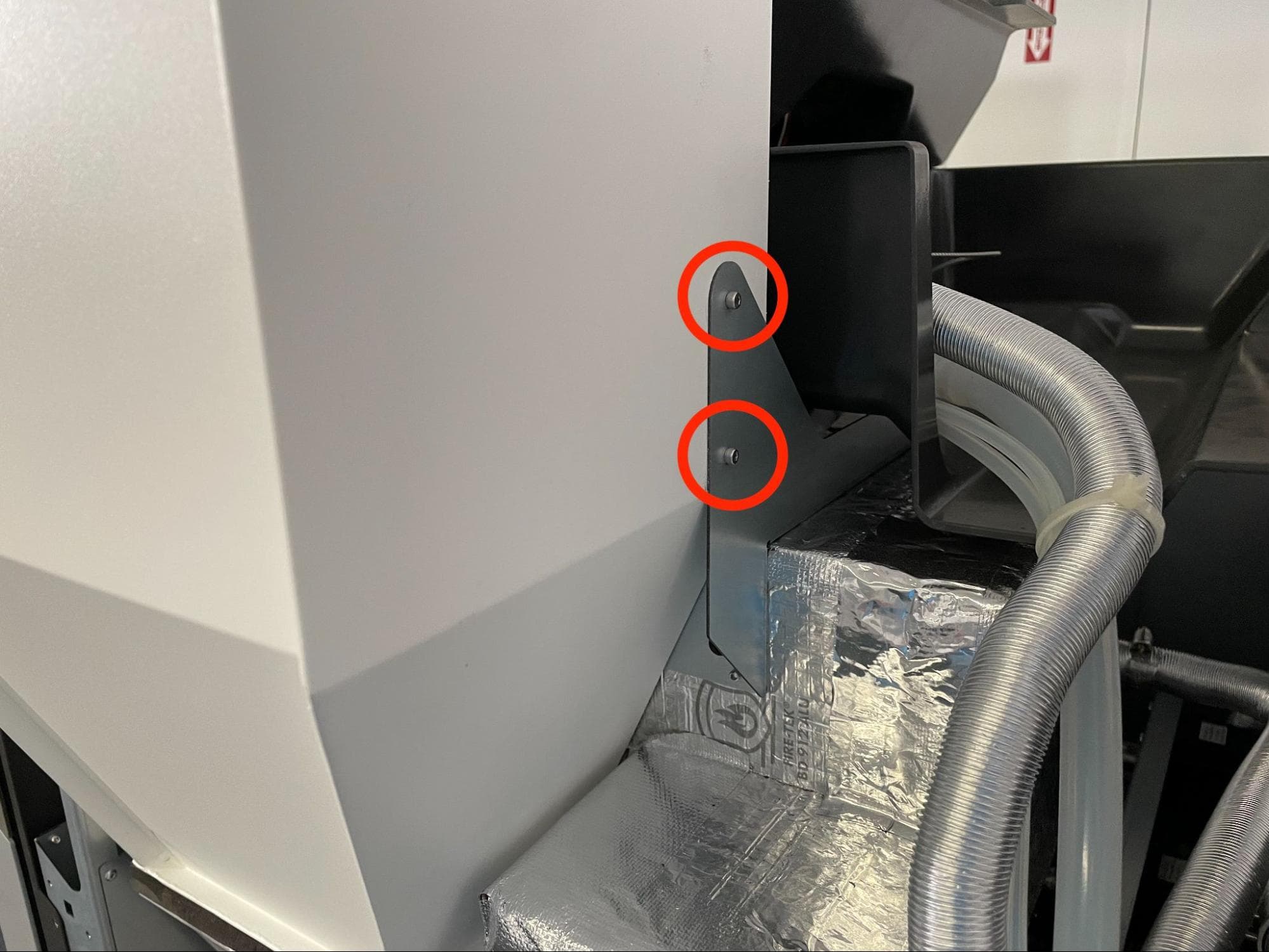

在料斗的四个螺孔中各拧入一颗 4mm M3 铬色内六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：重新连接料斗电缆
重新连接料斗 LED 板电缆和两根粉末传感器电缆。
重新安装料斗外壳和料斗侧面板
概览：重新安装料斗后，重新安装打印机料斗侧的面板。
第 1 步：安装并固定内门把手
将内门把手上的四个螺孔与打印机料斗侧前缘的相应螺孔对齐。在四个螺孔中各拧入一颗 10.0mm M3 黑色沉头螺丝，然后使用 2.0mm 六角扳手将其拧紧，直至完全紧固。

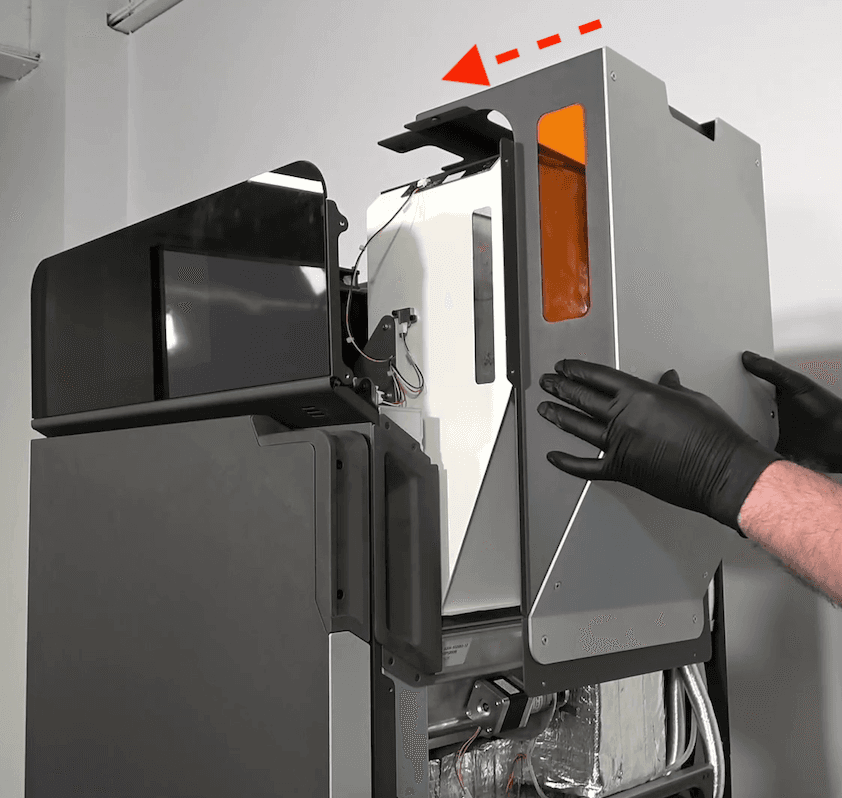

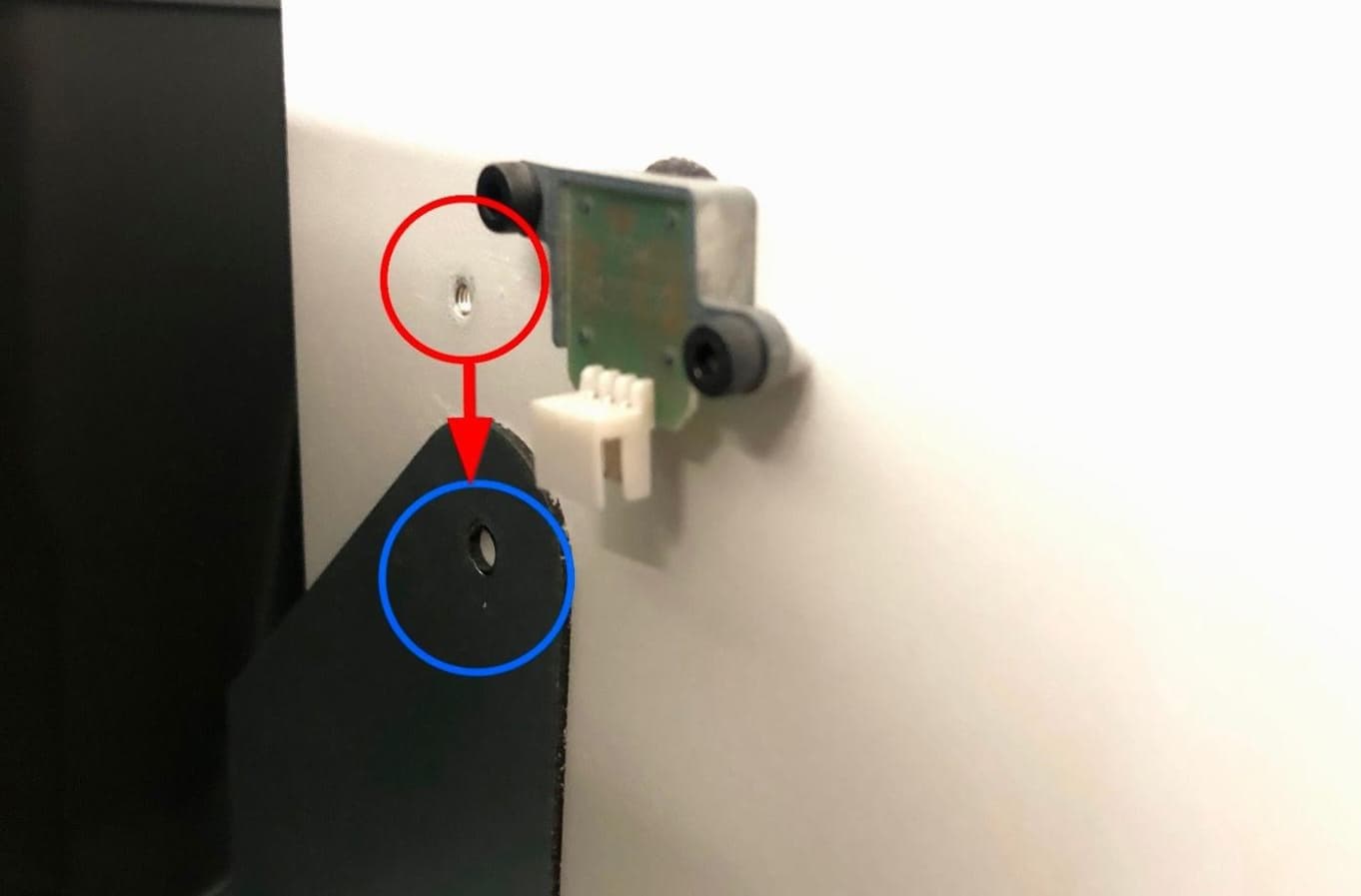

第 2 步：安装料斗外壳
抓住料斗外壳的两侧，将其移向打印机。将外壳与料斗主体对齐，然后将其滑到料斗顶部。

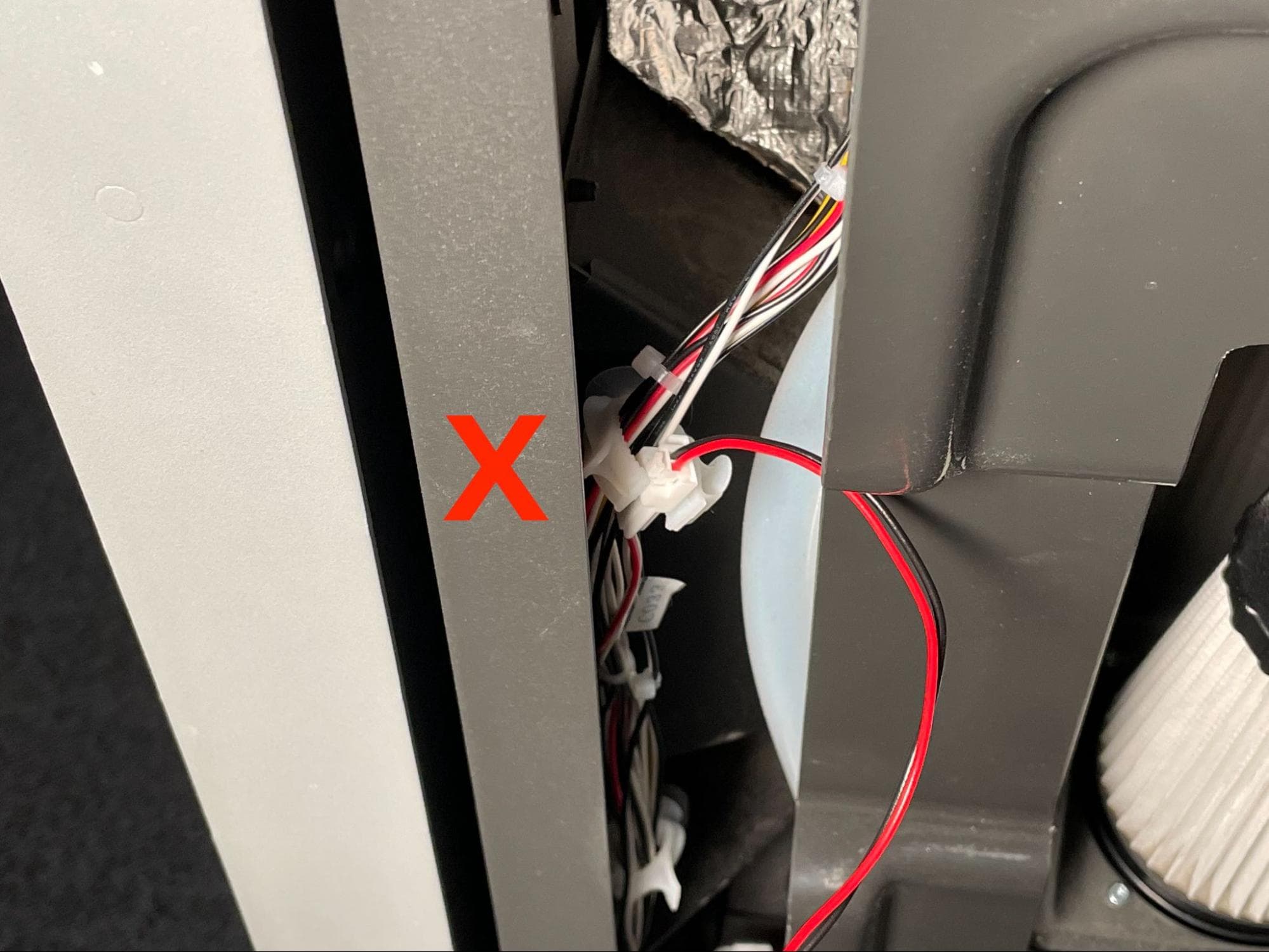

第 3 步：重新连接互锁开关电缆

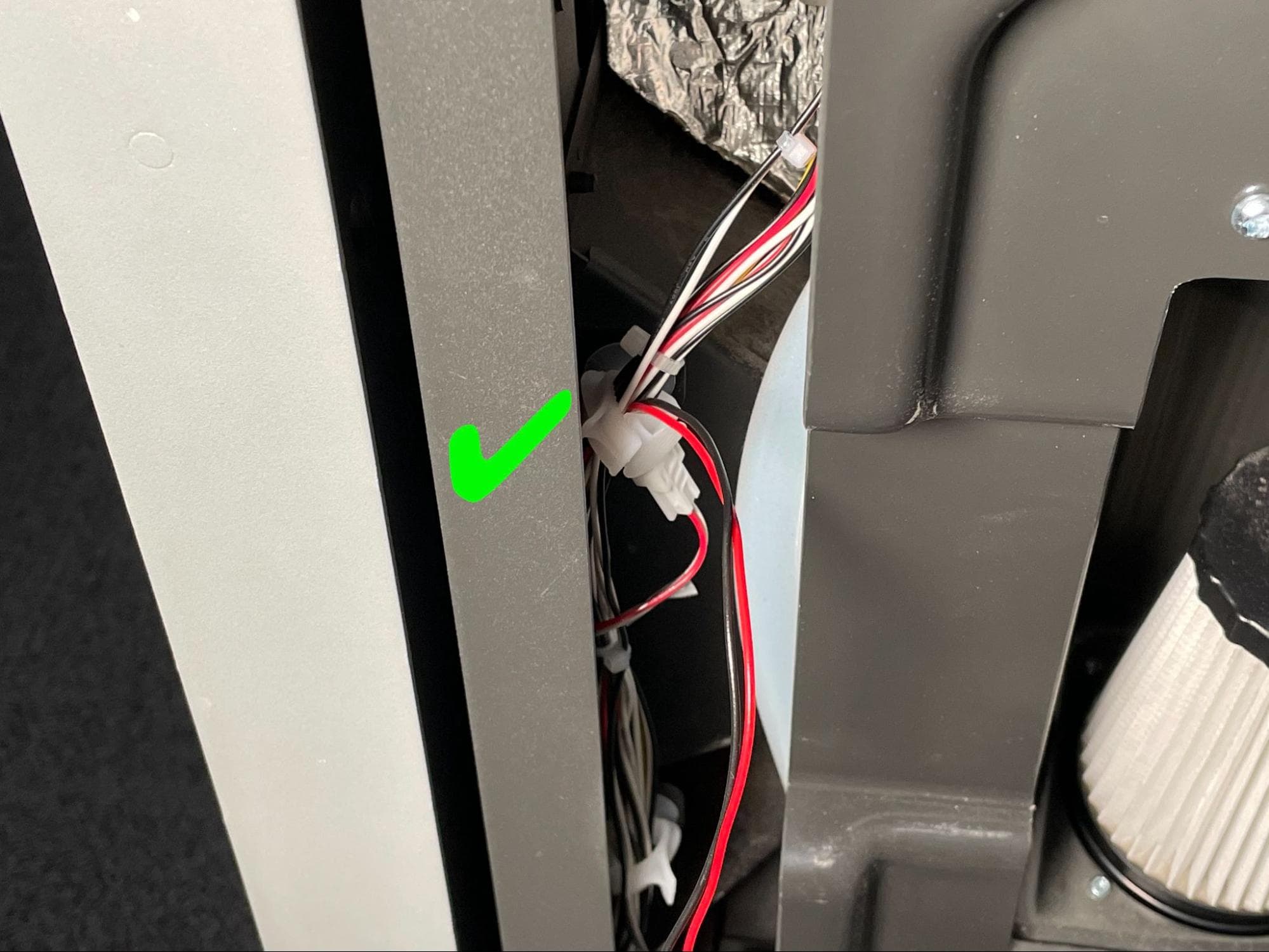

将料斗侧面板的底部与打印机的底部对齐，并使其靠在您身上。将标有 C033 的互锁开关电缆重新连接到其插座上。将电缆引入电缆夹，使连接器位于电缆夹下方。如有必要，将联锁电缆的松弛部分塞入打印机框架的侧面。
第 4 步：开始固定料斗侧面板
在料斗侧面板的 10 个螺孔中各拧入一颗 M4 沉头螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。为方便安装，按以下顺序拧紧螺丝：
- 料斗下方的四颗 6.0mm 螺丝（红色圆圈）
- 过滤柜门下方的三颗 16.0mm 螺丝（绿色圆圈）
- 过滤柜门上方的三颗 12.0mm 螺丝（蓝色圆圈）
第 5 步：继续固定料斗侧面板

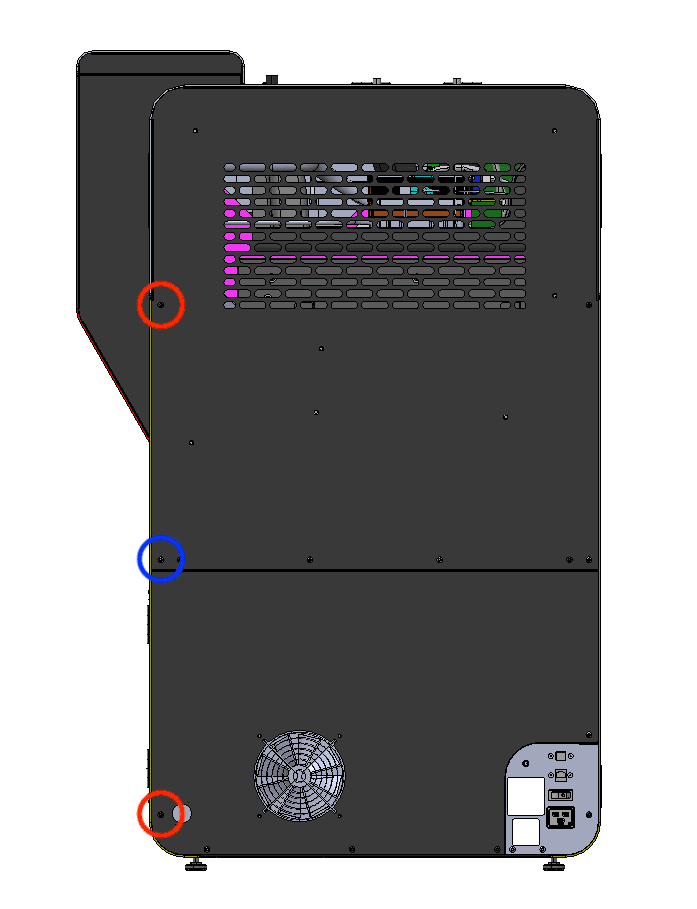

将两颗黑色 8.0mm M4 圆头螺丝拧入图中红色圆圈中的螺孔。将 8.0mm M4 铬色圆头螺丝拧入蓝色螺孔圈中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装顶部面板
概览：重新安装料斗侧面板后，重新安装并固定顶部面板。
第 1 步：对齐顶部面板
抬起顶部面板，将其放在打印机顶部。将顶部面板上的螺孔与打印机框架上的相应孔对齐。
第 2 步：拧紧顶部面板螺丝
在打印机背面 在顶部面板的 18 个标记螺孔中各拧入一颗 M4 埋头螺丝：
- 六颗 6mm 缓冲器侧前端的螺丝
- 12 6mm 打印机顶部的螺丝
- 8 颗 6mm 料斗侧的螺丝
使用 2.5mm 六角扳手，拧紧螺丝，直至紧固。
完成修复
概览： 安装完成后 给打印机通电并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
开始打印。监控打印机，确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
