Cleaning after a resin spill (Form 3/Form 3B)

Cleaning after a resin spill (Form 3/Form 3B)

若发生树脂溢出的情况，应立即清理并检查打印机，以求将对打印机的表面或功能性损害降至最低。了解树脂溢出的主要原因及预防措施。

提示：

若树脂大量溢出或树脂已渗入打印机内部，请清理打印机机身内部，并拆卸显示屏以排出残留的液态树脂。请联系 Formlabs Support 或您的授权经销商，并提供树脂溢出照片。

树脂溢出后应立即采取的措施

少量树脂溢出到打印机外表面是无害的，正常使用时也有可能会发生。如果大量树脂溢出到打印机内部，则需要额外的清理和支持，以评估并减少潜在损害。渗入打印机内部的树脂可能会污染或腐蚀重要组件。如果发生大量溢出，应对溢出情况拍照，并联系 Formlabs Support 或您的授权经销商获取进一步帮助。

  1. 如果打印正在进行，应在 Form 3/Form 3B 的触摸屏上取消打印。
  2. 尽快清理溢出的树脂。
  3. 如果无法立即清理溢出的树脂，则保持橙色机罩关闭，以防环境光固化树脂。

概览

警告：

树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。

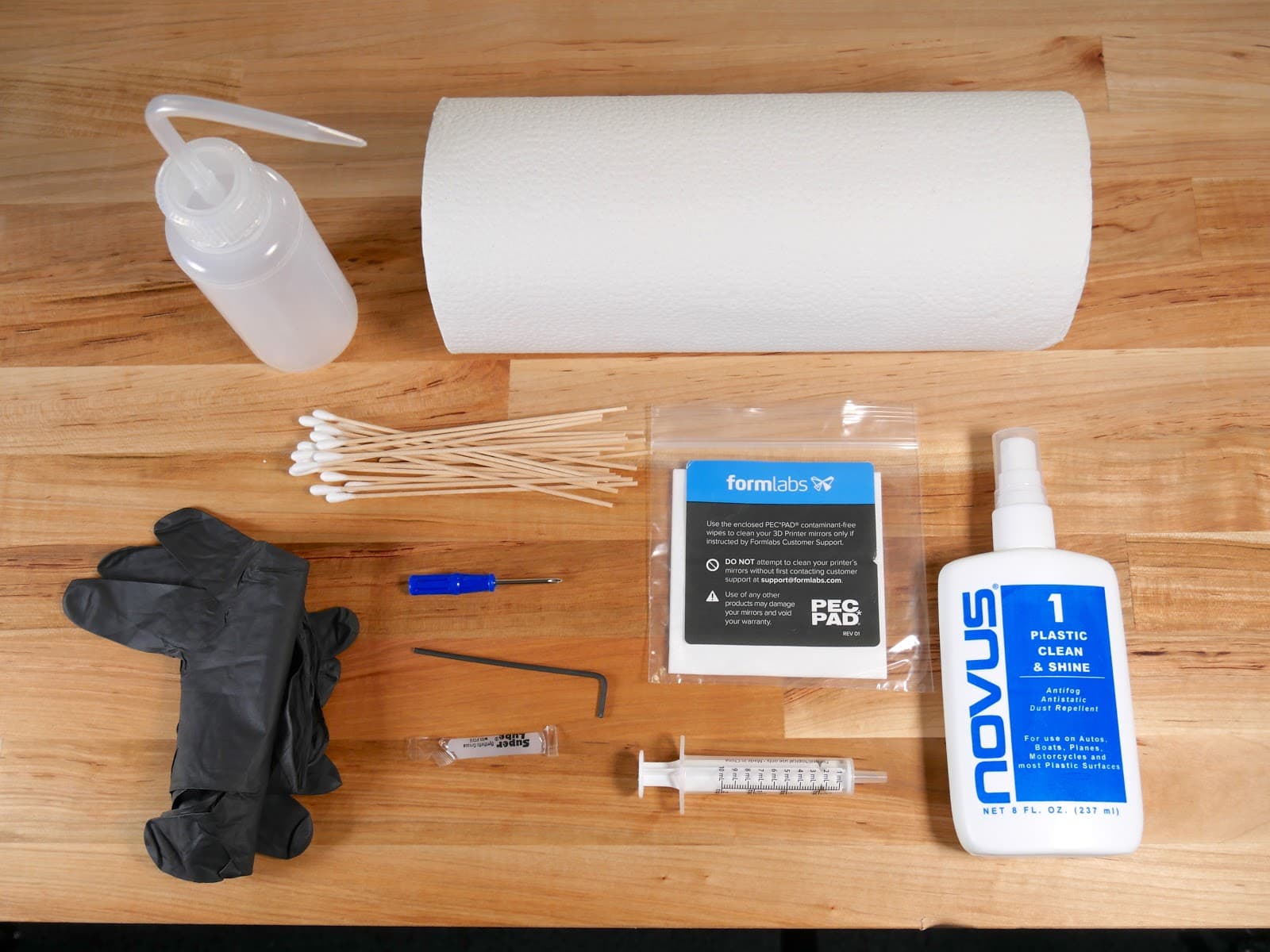

建议物品

  • 丁腈手套
  • 肥皂和水
  • 低纤维纸巾或一次性超细纤维布
  • 纯净的 IPA（纯度 70% 或以上）
  • 棉签
  • PEC*PAD
  • Novus 1：Plastic Clean & Shine，或类似塑料清洁剂
  • 塑料抹刀或类似工具
  • 手电筒
  • 一次性注射筒或医用滴管
建议物品

准备打印机

断开打印机电源并取出所有耗材，准备进行检查和清洁。

  1. 断开打印机的电源线。
  2. 首先，拆除构建平台，防止树脂滴落到打印机机身内。
  3. 擦拭构建平台表面的树脂。环境光会使金属板表面的液体树脂凝固，从而导致黏着问题。
  4. 从打印机中移除树脂盒，并关闭通气帽。
  5. 取出树脂槽，置于其包装盒内，并用塑料盖子盖上。确保树脂槽不会渗漏，然后将其放在一旁。
  6. 如果树脂大量溢出，则对溢出情况拍照并发送给 Formlabs Support 或您的授权经销商。

检查并清理外表面

打印机外部的液态树脂会使打印机难以使用或污染其他工作表面。若树脂溢出到其他工作表面上，请清理机罩、外壳和各端口。

橙色机罩

  1. 检查橙色机罩内部和外部。
  2. 使用纸巾沾取肥皂和水以清理液态树脂。

外壳

  1. 用纸巾轻轻擦拭外壳表面，吸除其表面的液态树脂。避免将树脂沾染到整个表面。
  2. 如果外壳表面的树脂已经固化，则使用塑料抹刀将固化树脂刮掉。金属抹刀可能会刮花外壳。
  3. 用肥皂和水清洁外表面的残余树脂。

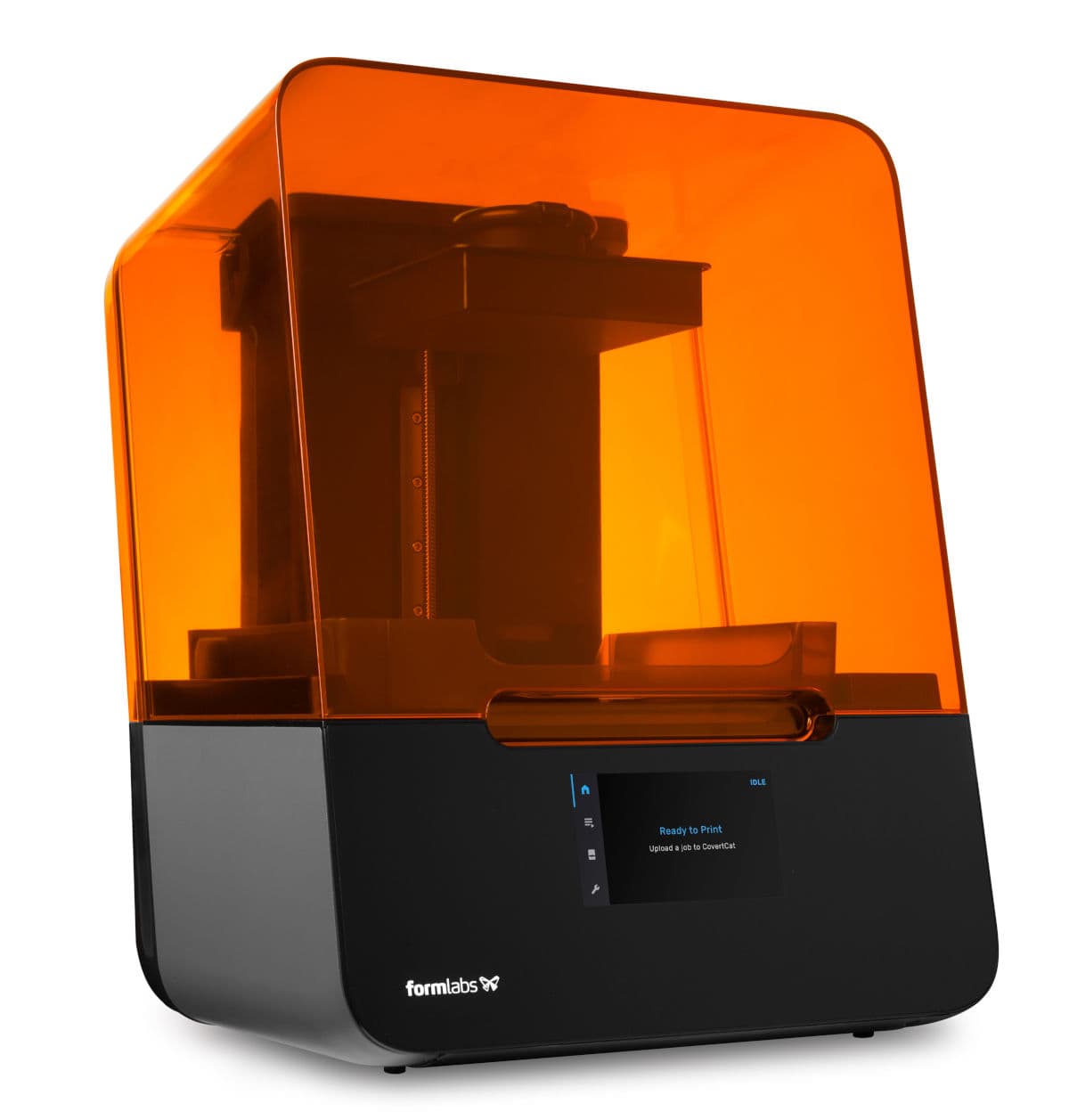

Form 3/Form 3B

USB 端口、以太网端口、电源插孔

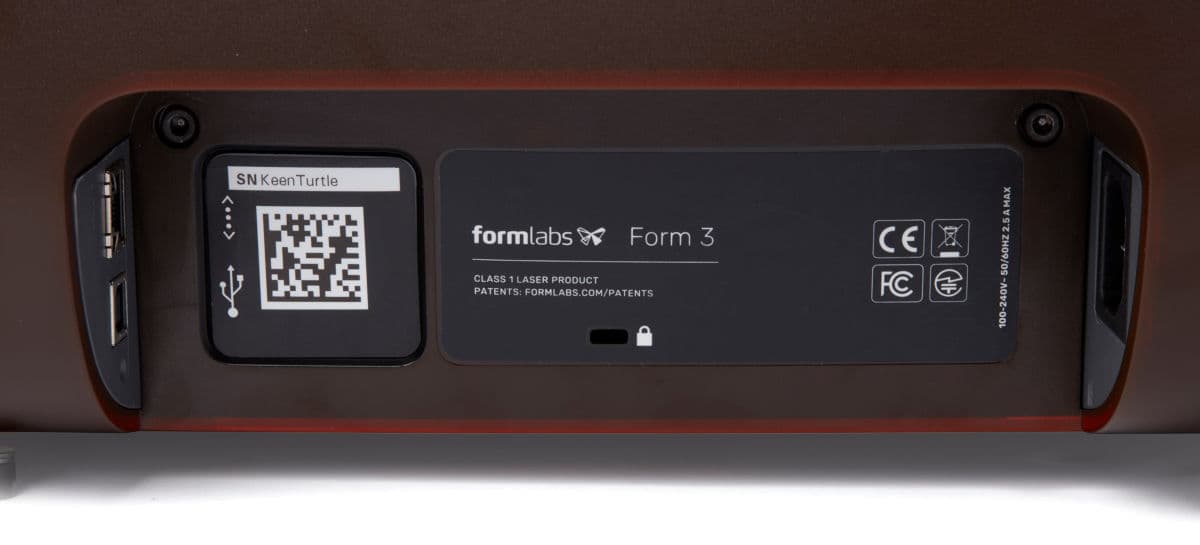

Form 3 / Form 3B 插头
  1. 检查打印机背面的 USB 端口、以太网端口和电源插孔，以确认其是否受到树脂污染。
  2. 如有需要，可使用棉签和少量 IPA 清理端口或电源插孔内部的接触点。

检查和清理机罩下方的组件

打开机罩，检查机罩下方的组件，包括：树脂槽托架轨道及其周围的顶部外壳、 树脂槽弹簧夹、LevelSense 板、滚轴支架以及 Light Processing Unit (LPU) 箱。

树脂槽托架轨道和顶部外壳

  1. 用纸巾轻轻擦拭金属外壳表面，吸除其表面的液态树脂。避免将树脂沾染到整个表面。
  2. 用肥皂和水清洁表面。

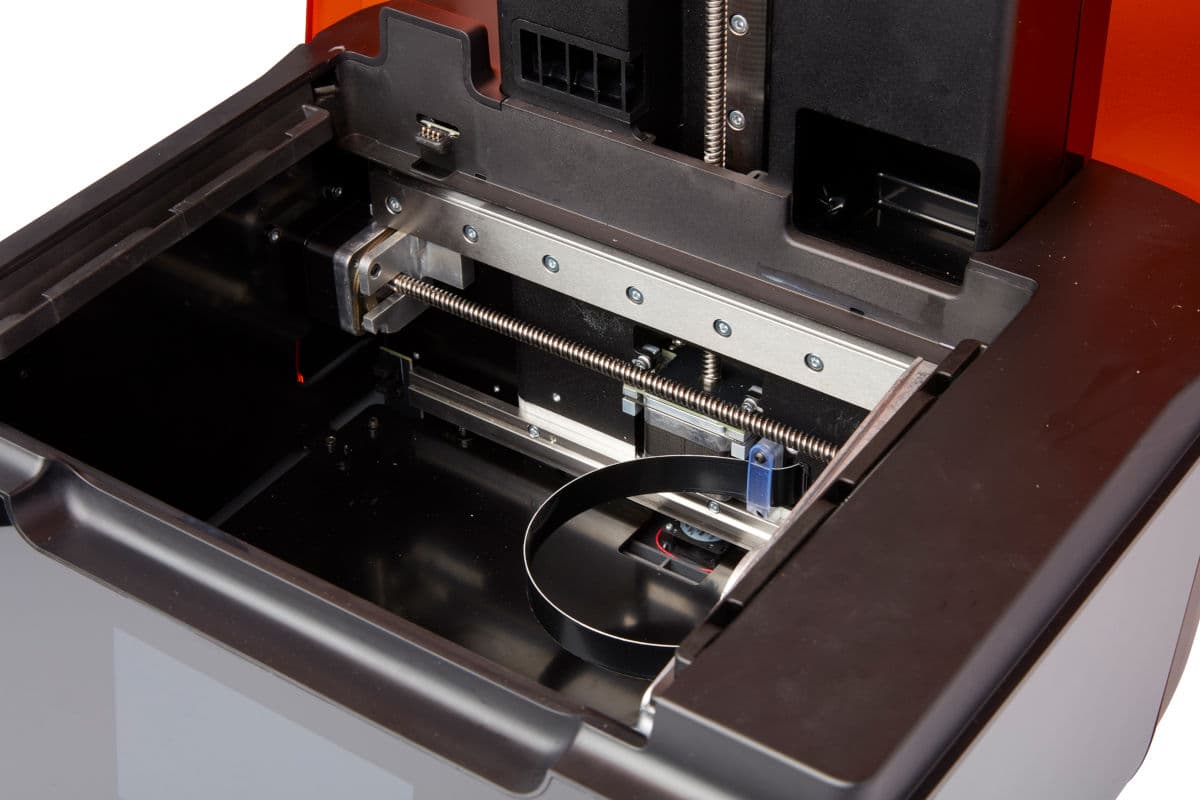

清理顶部外壳和树脂槽托架轨道
  1. 如果树脂溢出到打印机机身内部，应联系 Formlabs Support 或您的授权经销商。

树脂槽弹簧夹

  1. 使用沾有肥皂水的棉签清洁树脂槽弹簧夹上的任何树脂。若树脂槽弹簧夹受到树脂污染，可能影响树脂槽的检测功能。

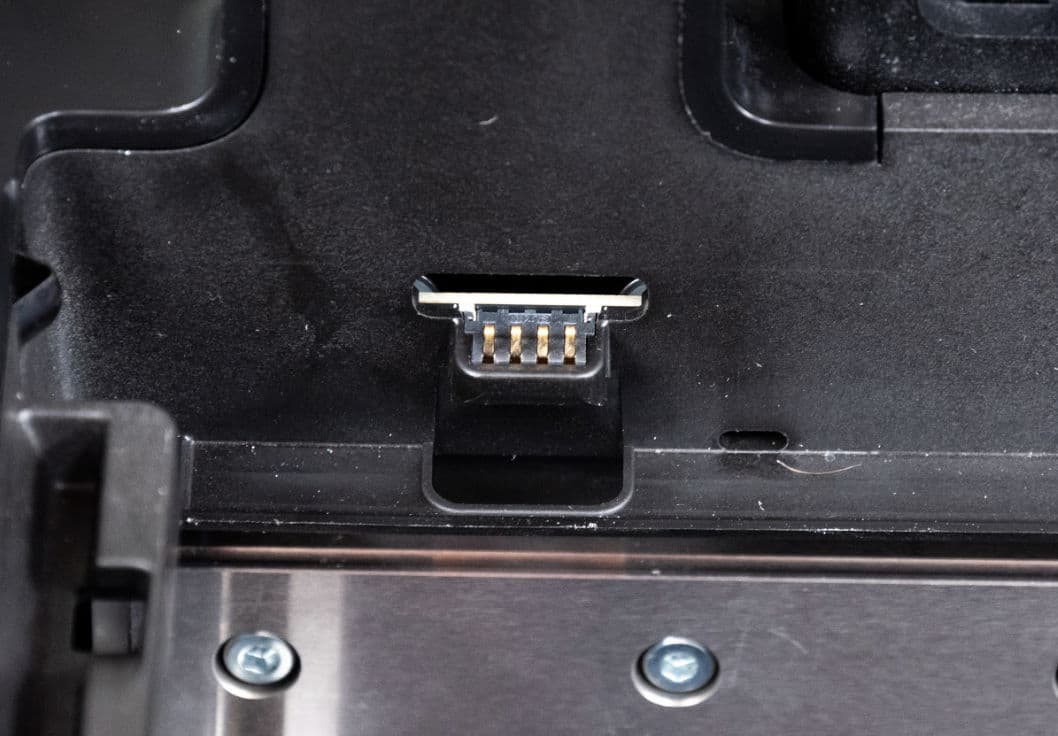

Form 3/Form 3B 树脂槽弹簧夹

LevelSense 液位检测板

  1. 检查 LevelSense 液位检测板是否存在树脂污染，这可能影响 Form 3/Form 3B 检测树脂槽中树脂液位的功能。用蘸有 IPA 的纸巾清理 LevelSense 板上的树脂。

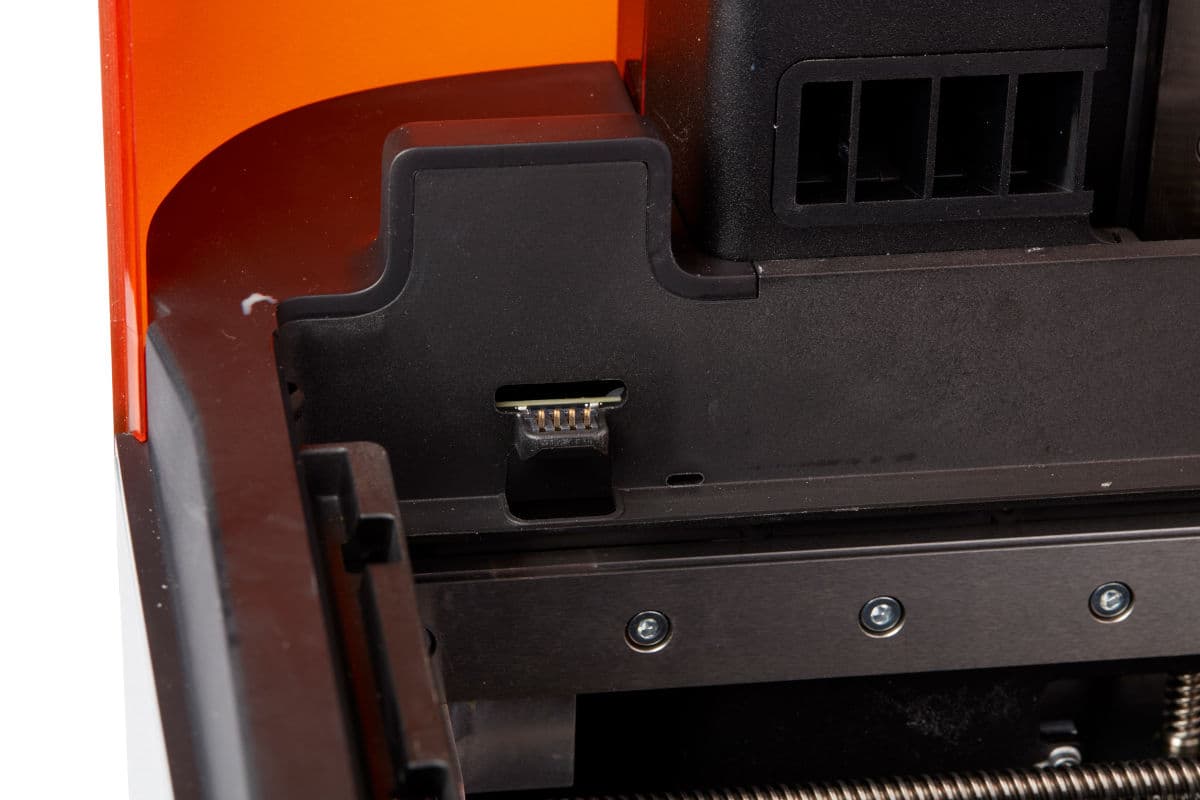

Form 3/Form 3B LevelSense 液位检测板

检查 Z 轴

Z 轴装配件包括用于驱动构建平台支架的电机和导螺杆，必须保持其清洁才能使构建平台顺利而准确地移动。Z 轴还包含一个集漏器，有助于避免或减少树脂溢出的可能。

Z 轴塔和集漏器

  1. 使用纸巾或沾有肥皂水的棉签清理 Z 轴塔上的树脂液滴。

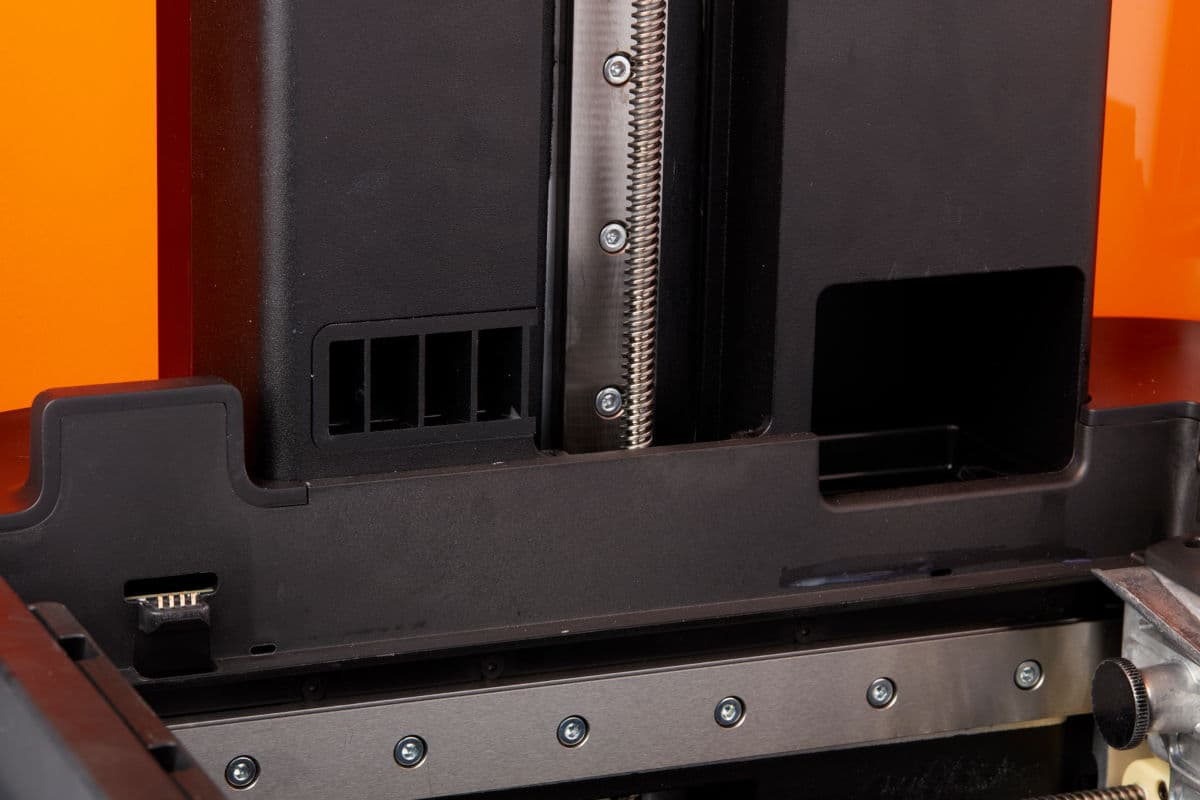

Form 3/Form 3B Z 轴塔
  1. 使用手电筒，目测检查塔底部的集漏器是否滴有树脂。
  2. 使用注射器吸取聚集的树脂，并根据适当的程序处置液态树脂。
  3. 用纸巾吸除残留树脂。
  4. 用肥皂水和干净的纸巾清除最后残留的树脂。

Z 轴马达和螺杆

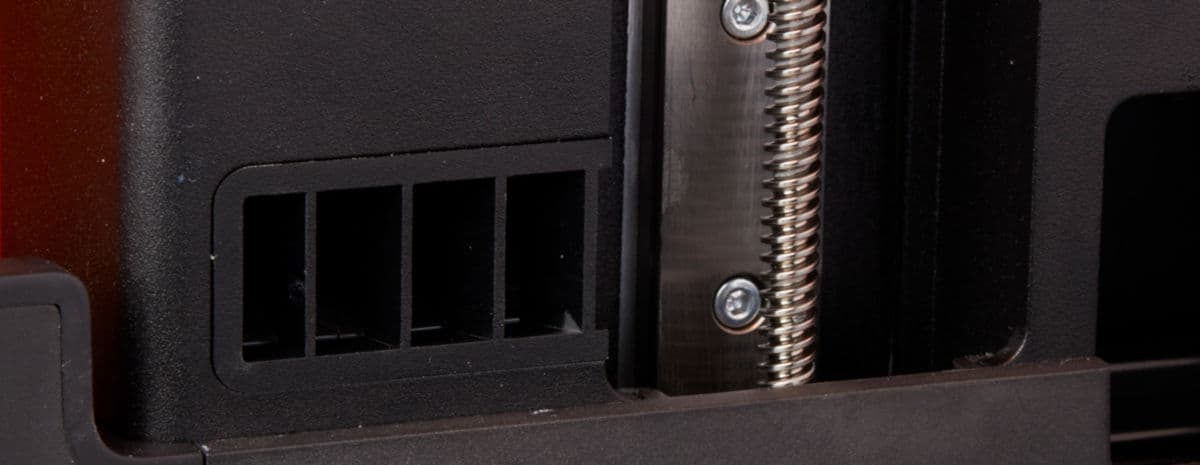

Form 3/Form 3B 螺杆
  1. 用手电筒沿着螺杆向下照射，检查塔底内部的 Z 轴马达，确定是否有树脂沿着螺杆渗入轴承。如果树脂已渗入轴承或马达，应拍照并联系 Formlabs Support 或您的授权经销商获取进一步帮助。
  2. 如果只是螺杆上有树脂，但 Z 轴马达上没有，则可使用纸巾或棉签及少量 IPA 清除螺杆上的树脂。

提示：

用 IPA 清洁螺杆后，可于再次打印前使用强力胶和 Syncolon 润滑脂来润滑螺杆，以防构建平台运行不畅。

检查树脂槽

树脂溢出有时是由打印失败造成。失败的打印件也会在树脂槽内留下固化树脂。因此，请先检查并清理树脂槽，然后再开始下一次打印。

  1. 使用树脂槽清理工具检查树脂槽内是否有失败打印件或损坏。
  2. 使用树脂槽清理工具清除失败的打印件，并过滤树脂。
  3. 如果树脂槽的弹性层有明显的磨损或损坏，或者树脂渗漏入树脂槽的裂口，应废弃该树脂槽。

检查滚轴和 LPU

滚轴和光学窗口上的液态树脂会污染树脂槽底部，并影响后续打印质量。如果树脂溢出到 LPU 内，打印机的光学组件将受到损坏且需要更换。

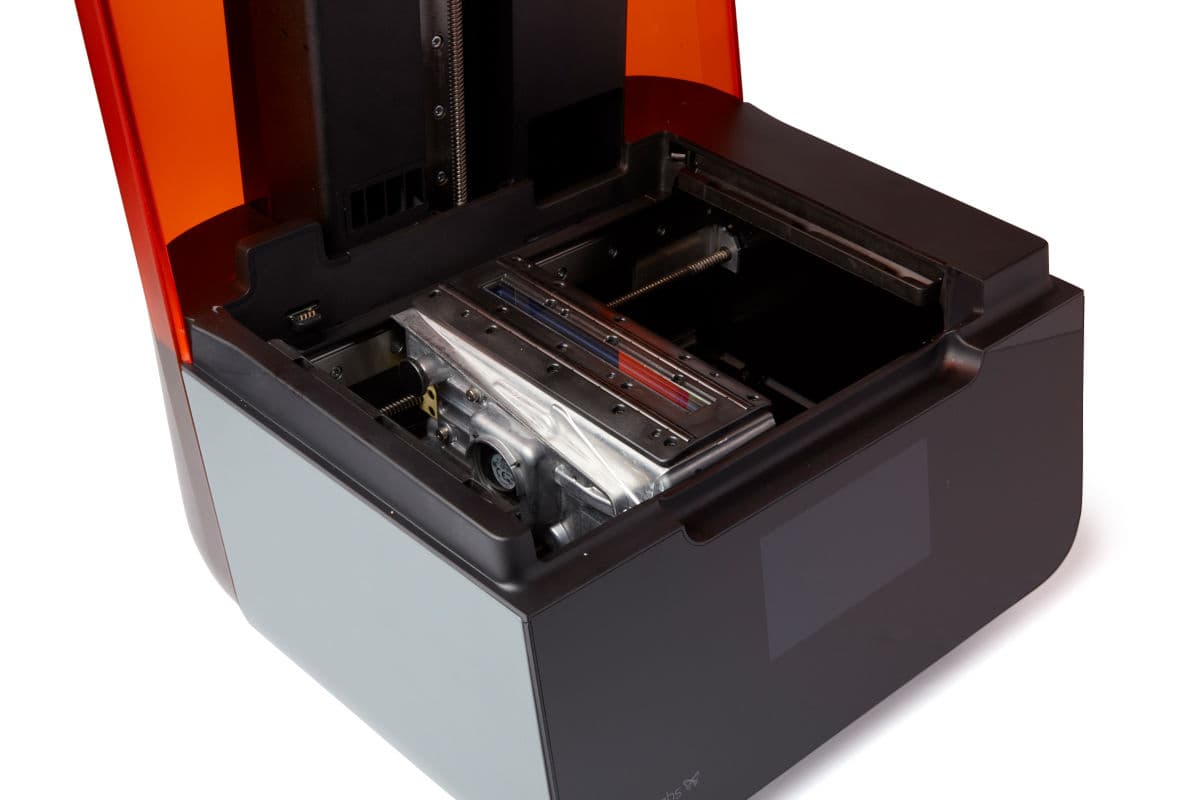

处于维护位置的 Form 3/Form 3B LPU
  1. 打印机插上电源并开启后，点击扳手图标进入 Setting（设置）界面，然后点击 Maintenance（维护）> Motor Moves（马达动作）。随即显示 Motor Moves（马达动作）界面。长按左方向键 (<)，将 LPU 箱移至打印机机身的中央。可使用此界面上的其他控件使 LPU 箱在打印机机身中充分扫动，并控制构建平台支架。
  2. 当触摸屏提示时，请断开电源线，然后继续维护。
  3. 检查滚轴支架（装在 LPU 箱顶部的黑色组件）及其内部的激光窗口，或滚轴上是否有树脂。

注意：

请勿徒手触摸滚轴。滚轴上的污染物会转移到树脂槽底部，对打印质量产生负面影响。

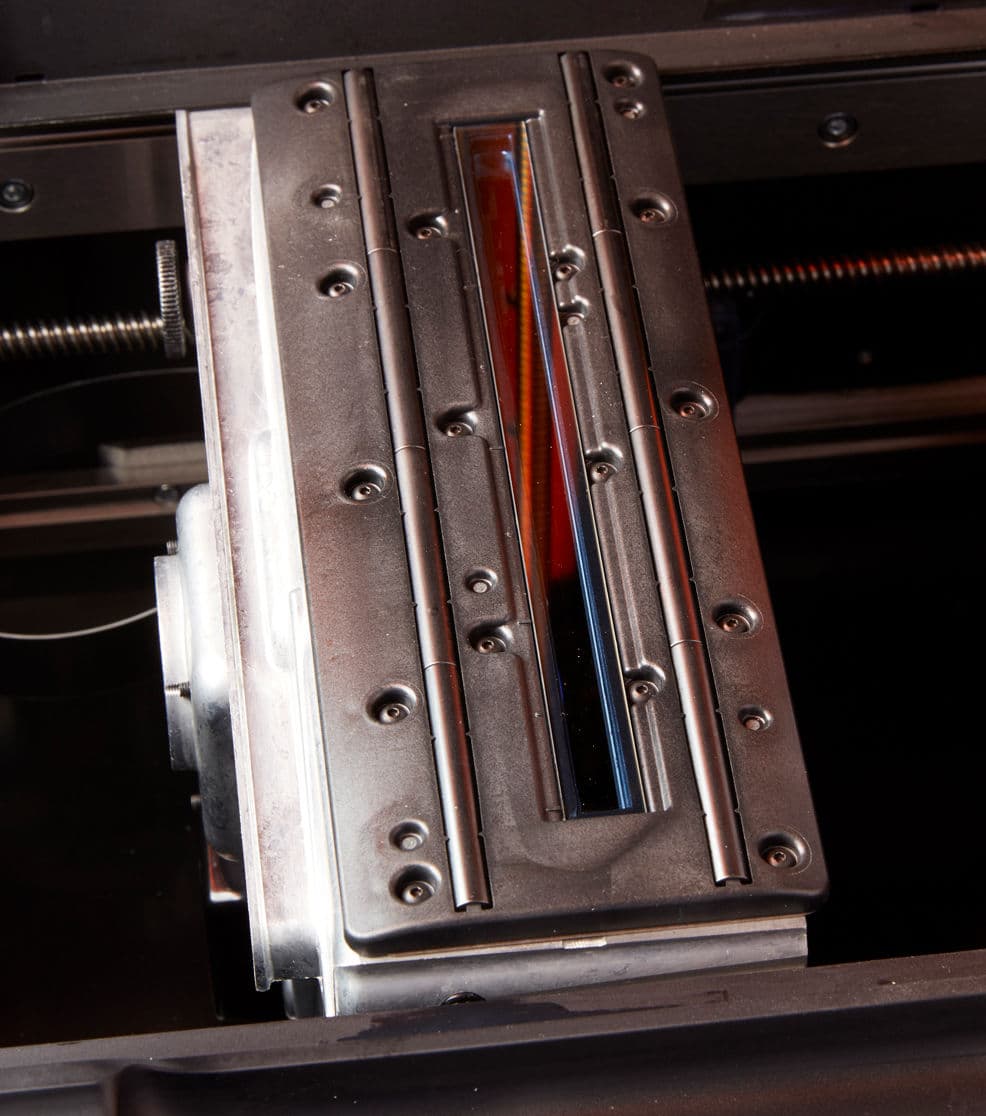

Form 3/Form 3B 滚轴支架
  1. 用纸巾清除 LPU 箱区域或打印机上的所有树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
  2. 若您发现 LPU 内部有树脂，请联系 Formlabs Support 或您的授权经销商获取额外帮助。

清理

请始终按照

安全数据表

处置树脂和任何受其污染的物品。将装有肥皂水的容器以及所有脏污的纸巾或棉签放置在窗口或其他阳光充足的地方，以使树脂在环境光线下固化。待树脂固化后，可将其随同日常生活垃圾一起处置。

注意：

确保所有组件完全干燥后，方可再次接通打印机电源。

联系 Formlabs Support

若树脂大量溢出或树脂已渗入打印机内部，应联系 Formlabs Support 或您的授权经销商。请求帮助时，需提供以下信息：

  • 树脂溢出刚发生时的照片
  • 打印机机身自上而下的照片（LPU 箱移入维护位置）
  • 树脂类型和版本
  • 树脂溢出时正在打印的 FORM 文件
  • 诊断日志
  • 发生溢出的原因：
    • 打印失败
    • 树脂槽损坏
    • 树脂盒咬阀损坏
    • 其他（请提供具体信息）

预防树脂溢出

了解如何识别树脂溢出的常见原因，以及如何将发生树脂溢出的可能性降至最低。

尽管发生树脂溢出的原因多种多样，但最常见的原因包括树脂槽内残留失败打印件、树脂槽损坏，以及树脂盒咬阀损坏。

打印失败

若打印失败，整个打印件或部分打印件可能掉入树脂槽。混合器用于检测此类打印失败情况并暂停打印机，但可能还是会有树脂溢出。

为避免打印失败，使用时遵循以下 Form 3/Form 3B 最佳实践：

树脂槽损坏

树脂槽损坏可能导致树脂溢出至打印机。树脂槽底部的柔性覆膜层可能会因存储不当（如将树脂槽放于另一物体上）或粗暴处理（如使用尖锐工具去除固化树脂）而受损。同样地，树脂槽的塑料框也会因受到冲击或其他外力而开裂。请使用提供的树脂槽清理工具检查覆膜层，并始终小心处理树脂槽。

咬阀损坏

树脂盒上的咬阀受损可能引起打印机分配过多树脂，进而导致树脂槽溢出。了解如何检查并保护咬阀。
