Alumina 4N Resin 快速入门指南

Alumina 4N Resin 快速入门指南

与其他 Formlabs 树脂相比，Alumina 4N Resin（氧化铝 4N 树脂）具有独特的打印和后处理要求。

为确保安全操作树脂，请遵循 Formlabs 的常规安全和处理建议，并阅读和理解安全数据表 (SDS)。

在室温下，Alumina 4N Resin 的保质期为三个月。Formlabs 建议在 -25－4°C 下冷藏保存，可将保质期延长 12 个月。

所需资源

由 Formlabs 制造的产品：

Form 3 代

  • Stainless Steel Build Platform 或 Build Platform 2
  • Alumina 4N Resin 混合器

Form 4 代

  • 构建平台或 Flex Build Platform

所有兼容的打印机

  • 兼容的 Formlabs SLA 打印机（含最新版本固件）
  • PreForm 软件（最新版本）
  • Alumina 4N Resin 树脂盒
  • Ceramic Wash Solution
  • Form Wash、Form Wash L 或 Finish Kit

由第三方制造的产品：

  • 温度至少达到 1600℃ 的窑炉
  • 氧化铝承烧板
  • 强烈建议额外使用烧制窑和冰箱

准备模型

请按照支持文档 Alumina 4N Resin 设计指南中的说明进行操作。Alumina 4N Resin 与其他陶瓷一样，在烧制时会收缩。使用 CAD 软件设计部件时，应考虑使用 21.8% 的水平收缩率和 26% 的垂直收缩率。

在 PreForm 中准备打印模型：

  1. 打开模型。
  2. 选择树脂、树脂版本及所需的打印层厚。
  3. 定向以保留细节。
  4. 生成支撑结构。
  5. 将打印任务发送至打印机。

使用 Alumina 4N Resin 进行打印

Form 3 代

Formlabs 强烈建议校准打印机的树脂液位传感器和 Z 轴。点击 Settings（设置）> Maintenance（维护）> Calibration（校准）即可访问这些功能。

  1. 请摇晃 Alumina 4N Resin 树脂盒数分钟，以确保树脂混合均匀。
  2. 按照树脂槽贴纸上的步骤，将树脂盒附带的混合器放入树脂槽中。
  3. 预先在树脂槽中注入约 300mL Alumina 4N Resin。
  4. 在初始化过程中监控打印机是否出现任何问题，直到显示打印界面为止。请注意，Alumina 4N Resin 的打印时间远长于其他树脂。

如果在打印过程中出现任何问题，请检查树脂槽中是否有碎屑并将其清除。

Form 4 代

在 Form 4 代打印机上使用 Alumina 4N Resin 打印无需特殊校准、检查或额外硬件。

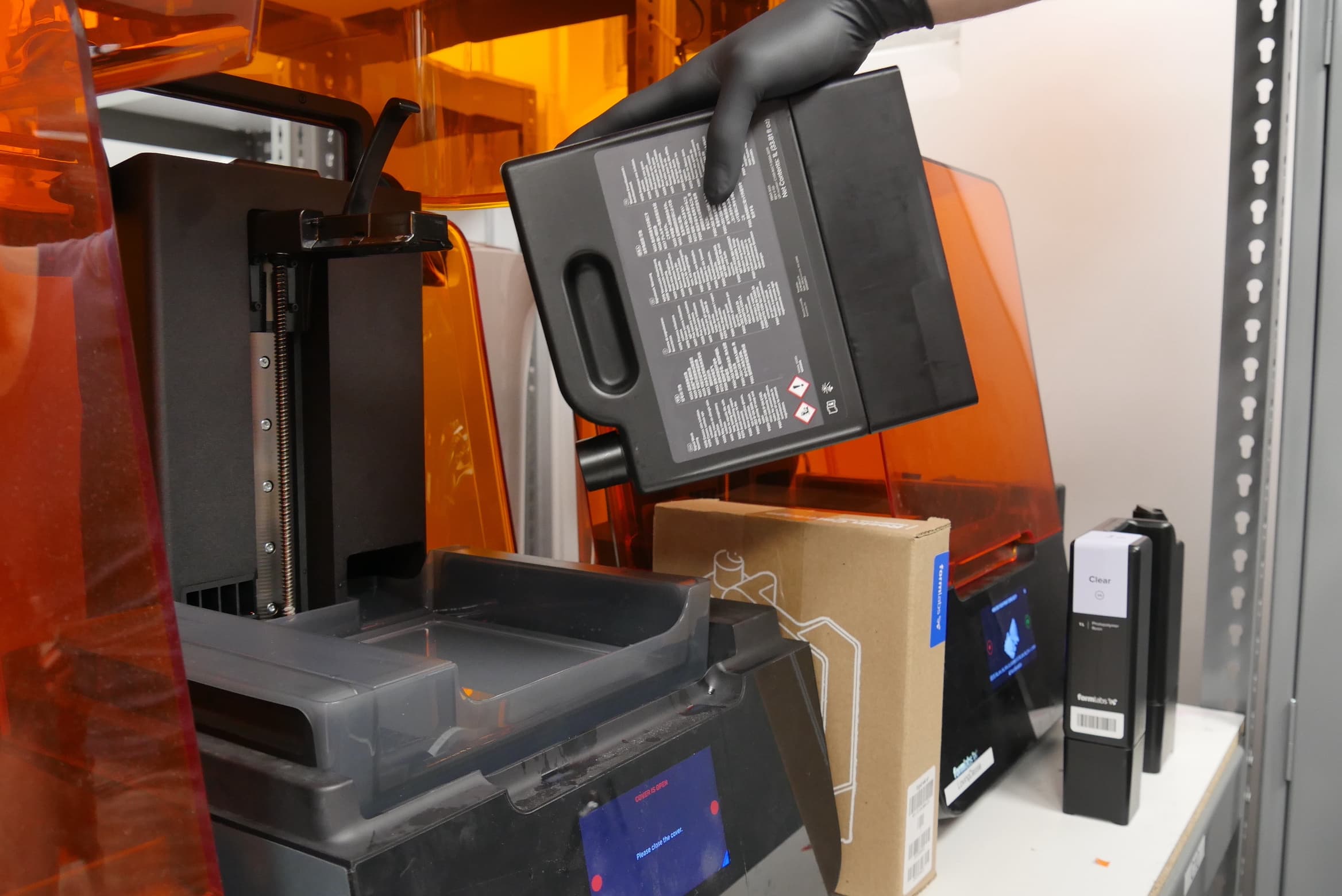

  1. 摇晃 Alumina 4N Resin 树脂盒两分钟，确保树脂混合均匀。
  2. 插入树脂盒并按下通气帽使其打开。
  3. 插入并固定树脂槽和混合器。
  4. 插入并固定构建平台。
  5. 开始打印。
替换文字

后处理

在 Ceramic Wash Solution 中清洗打印部件 2 分钟。请勿使 Alumina 4N Resin 部件与水或 IPA 接触，否则会导致部件开裂。为防止松脱的陶瓷颗粒黏附到非 Alumina 4N Resin 部件上，请使用单独的清洗桶。尽量减少打印部件在 Ceramic Wash Solution 中浸泡的时间，以免发生开裂。

轻轻吹干部件，将气流集中在角落和缝隙处。用纸巾擦干可及表面。干燥过快会导致开裂。

从构建平台上取下部件后，可使用 IPA 或肥皂水清洗构建平台和任何外围设备，以清除液态树脂。可使用抹刀和锤子将基底移除。注意避免因突然移动而受伤，并戴上安全护目镜。

使用 Alumina 4N Resin 打印的部件在原始状态下易于打磨。对部件进行干式打磨，也可使用 Ceramic Wash Solution 作为润滑剂。

烧制 Alumina 4N Resin

注意：

请阅读支持文档打印和烧制 Alumina 4N Resin，以获取详细说明。

在烧制前将部件干燥 24 小时。可根据需要储存或运输原始部件。

在承烧板上烧制部件的额定温度不应低于 1700°C。Formlabs 推荐使用以下双炉方案，但也有多种烧制方案可供选择。

双炉方案（推荐）

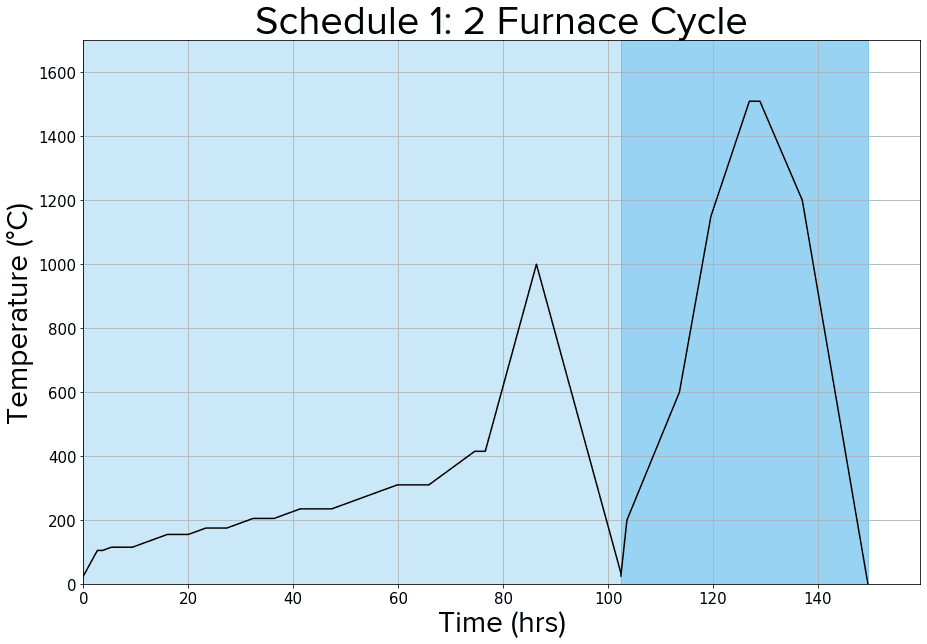

用于烧制 Alumina 4N Resin 打印部件的双炉方案
时间步长（分钟） 总时间 (hr) END TEMP（结束温度）°C 速率 °C/min
0 0 25
160 2.67 105 0.5
60 3.67 105 0
100 5.33 115 0.1
240 9.33 115 0
400 16 155 0.1
240 20 155 0
200 23.33 175 0.1
240 27.33 175 0
300 32.33 205 0.1
240 36.33 205 0
300 41.33 235 0.1
360° 47.33 235 0
750 59.83 310 0.1
360° 65.83 310 0
525 74.58 415 0.2
120 76.58 415L 0
585 86.33 1000 1
965 102.42 35 1
0 102.42mm 25
70 103.58 200 2.5
600 113.58 600 0.67mm
360° 119.58 1150 1.53
440 126.92 1510 0.82
120 128.92 1510 0
485 137.00 1200 -0.64 mm
750 149.50 0 -1.6mm

单炉方案

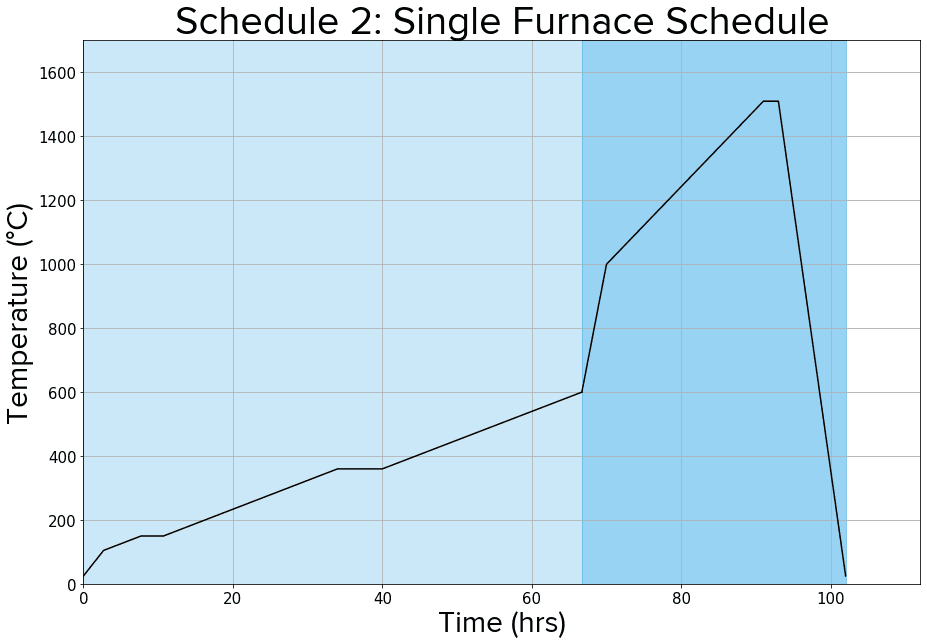

用于烧制 Alumina 4N Resin 打印部件的单炉方案
时间步长（分钟） 总时间 (hr) END TEMP（结束温度）°C 速率 °C/分钟
0 0 25
160 2.7 105 0.5
300 7.7 150 0.15
180 10.7 150 0
1400 34.0 360° 0.15
360° 40.0 360° 0
1600 66.7 600 0.15
200 70.0 1000 2
1260 91.0 1510L 0.40mm
120 93.0 1510 0
540 102.0° 25 2.75

快速烧制方案

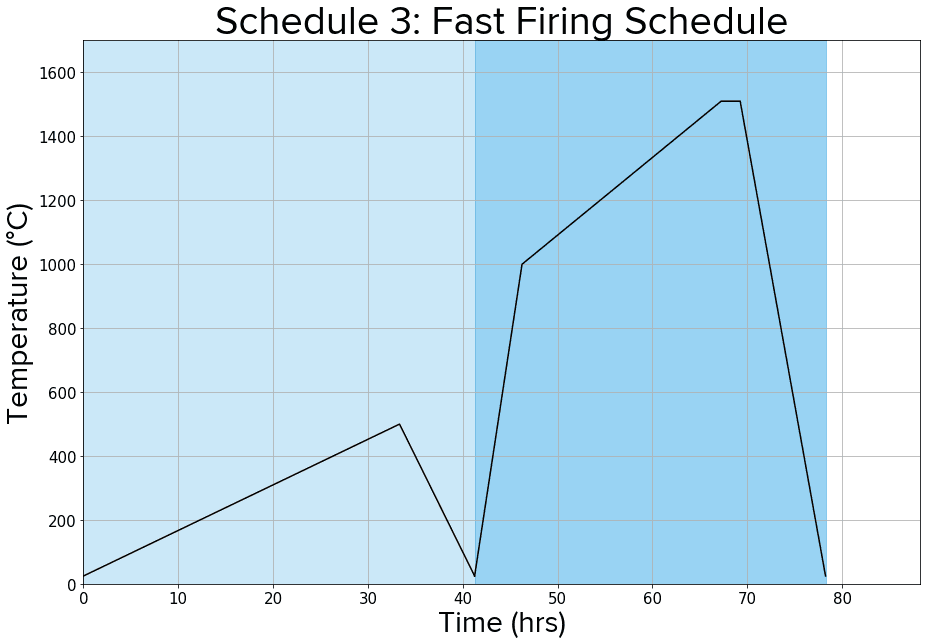

用于烧制 Alumina 4N Resin 打印部件的快速烧制方案
时间步长（分钟） 总时间 (hr) END TEMP（结束温度）°C 速率 °C/分钟
0 0 25
2000 33.33 500 0.25
475nm 41.25 25 1
0 41.25° 25
300 46.25 1000 3.25 维护
1260°C 67.25 1510 0.40mm
120 69.25 1510L 0
540 78.25 25 2.75
