树脂溢出后的清洁（Form 4L 代）

树脂溢出后的清洁（Form 4L 代）

若发生树脂溢出的情况，应立即清理并检查打印机，以求将对打印机的表面或功能性损害降至最低。了解树脂溢出的主要原因及预防措施。

提示：

Contact Formlabs Support or your authorized reseller immediately if the resin spill is extensive or if resin may have reached inside the printer. 提供树脂溢出情况的照片。

树脂溢出后应立即采取的措施

少量树脂溢出到打印机外表面是无害的，正常使用时也有可能会发生。如果大量树脂溢出则需要额外的清理和支持，以评估并减少潜在损害。渗入打印机内部的树脂可能会污染或腐蚀重要组件。如果发生大量溢出，应对溢出情况拍照，并联系 Formlabs Support 或您的授权经销商获取进一步帮助。

  1. 如果打印正在进行，应在 Form 4L 的触摸屏上取消打印。
  2. 尽快清理溢出的树脂。
  3. 如果无法立即清理溢出的树脂，则保持橙色机罩关闭，以防环境光固化树脂。

概览

警告：

树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。

推荐用品：

  • 丁腈手套
  • 肥皂和水
  • 低纤维纸巾或一次性超细纤维布
  • 纯净 IPA（70% 或更高浓度）
  • 棉签
  • 一次性无磨损无绒抹布
  • Novus 1：Plastic Clean & Shine 或类似塑料清洁剂
  • 塑料抹刀或类似工具
  • 手电筒
  • 一次性注射器或药用滴管

断开打印机电源并取出所有耗材，准备进行检查和清洁。

  1. 将打印机上的电源开关拨到 0 位置。断开打印机的电源线。
  2. 先移除构建平台，以免树脂滴落到 LPU 上。
  3. 擦拭构建平台表面的树脂。环境光会使金属板表面的液态树脂固化，从而导致附着问题。
  4. 从打印机中移除树脂盒，并关闭通气帽。
  5. 解锁树脂混合器。用树脂槽盖盖住树脂槽，然后从打印机上取下树脂槽和混合器。确保树脂槽不会渗漏，然后将其放在一旁。
  6. 如果树脂溢出范围较大，请拍摄溢出情况照片，并与 Formlabs Support 或您的 授权经销商 分享。

准备打印机

打印机外部的液态树脂会使打印机难以使用或污染其他工作表面。若树脂溢出到其他工作表面上，请清理机罩、外壳和各端口。

橙色机罩

  1. 检查打印机门内部和外部。
  2. 使用纸巾沾取肥皂和水以清理液态树脂。

外壳

  1. 用纸巾轻轻擦拭外壳表面，吸除其表面的液态树脂。避免将树脂沾染到整个表面。
  2. 如果外壳表面的树脂已经固化，则使用塑料抹刀将固化树脂刮掉。金属抹刀可能会刮花外壳。
  3. 用肥皂和水清洁外表面的残余树脂。

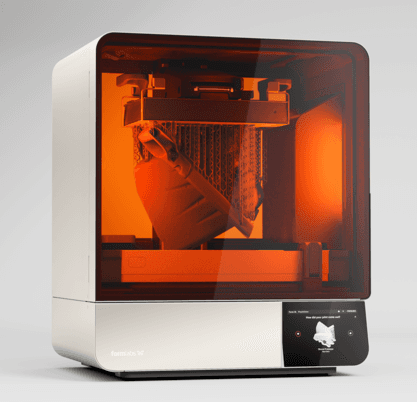

Form 4L 打印机

注：

Form 4L 的左侧有一个凹槽，可将左侧外壳溢出的树脂导出打印机，防止损坏机器组件。

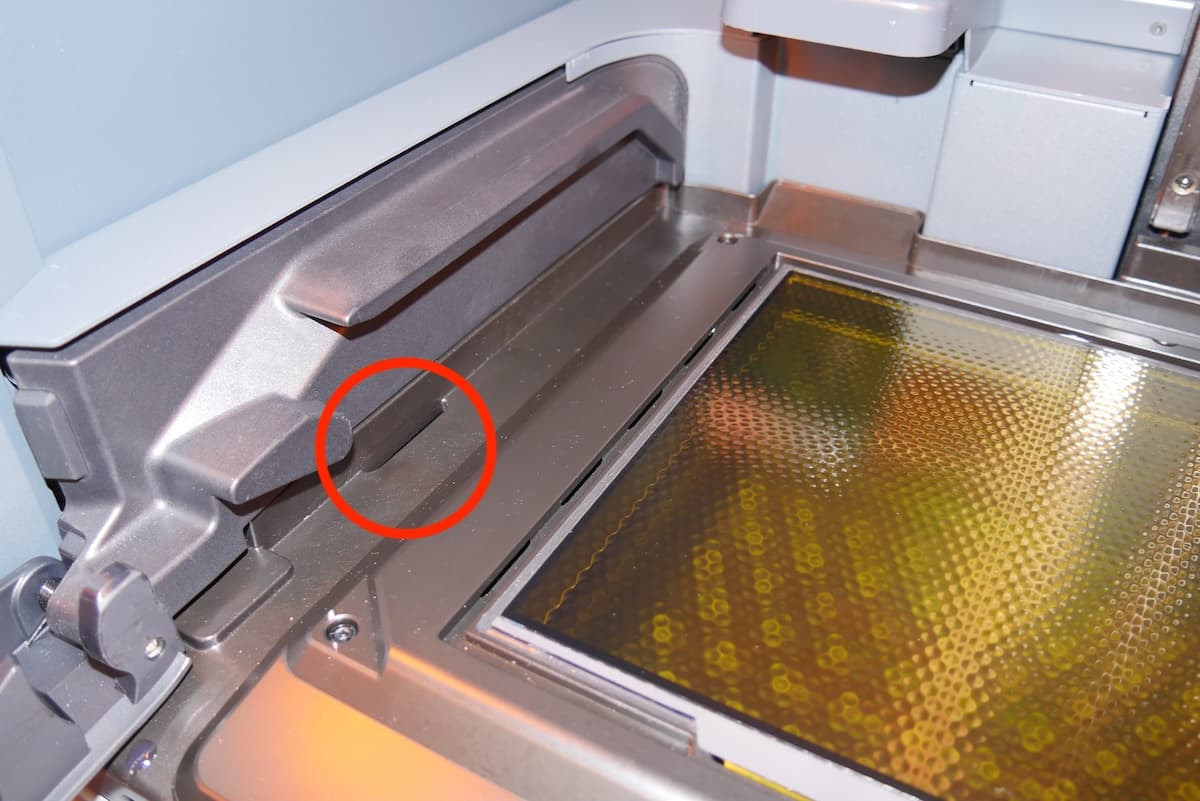

Form 4L 上的溢水道打开情况

触摸屏

  1. 检查打印机的触摸屏。
  2. 用沾有少量异丙醇的超细纤维布擦拭液态树脂。

USB 端口、以太网端口、电源插孔和电源开关

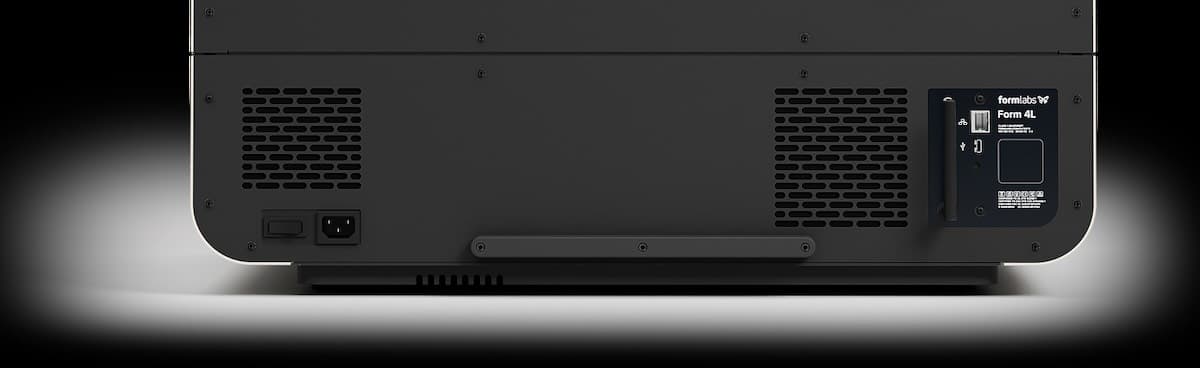

Form 4L 的后端口
  1. 检查打印机背面的 USB 端口、以太网端口、电源插孔和电源开关，以确认其是否受到树脂污染。
  2. 如有需要，可使用棉签和少量 IPA 清理端口或电源插孔内部的接触点。

检查 Z 轴

Z 轴装配件包括用于驱动构建平台支架的马达和滚珠螺杆，必须保持其清洁才能使构建平台顺利而准确地移动。树脂盒插槽下方设有集漏器，有助于防止树脂溢出或减少溢出的可能性。

Z 轴塔

  1. 使用纸巾或沾有肥皂水的棉签清理 Z 轴塔上的树脂液滴。

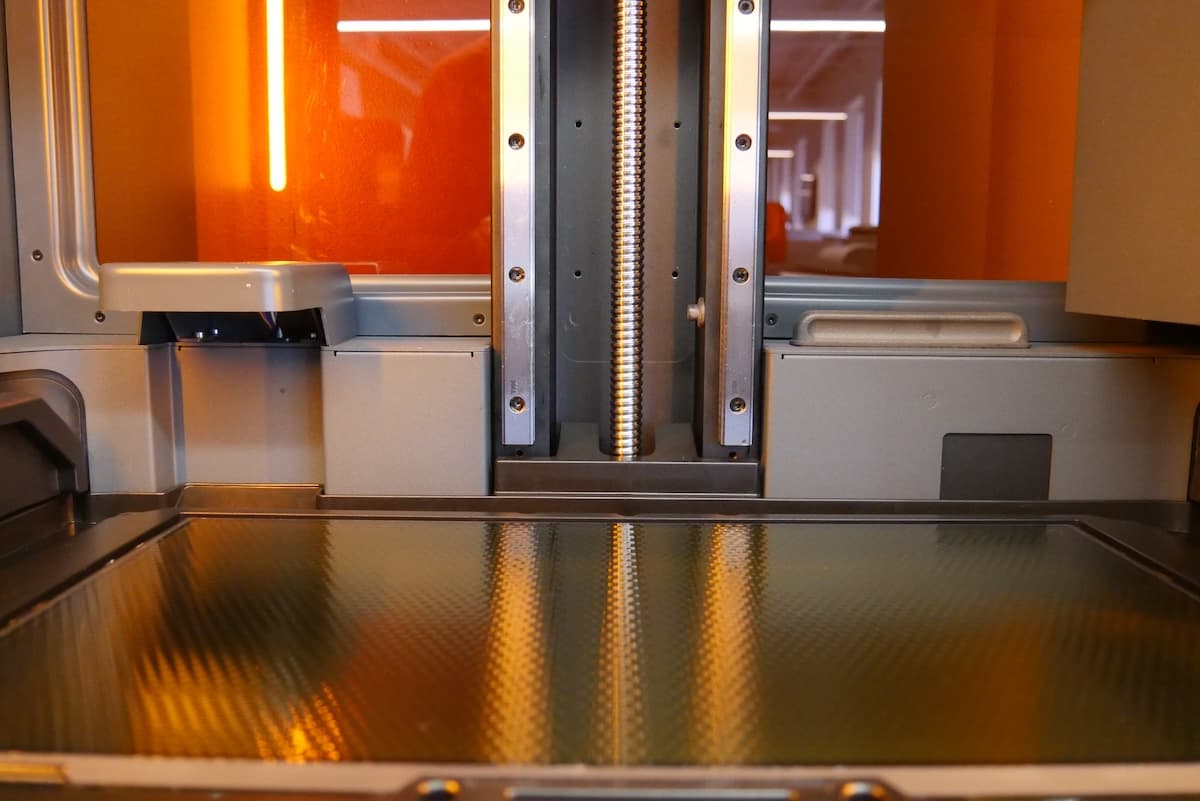

Form 4L 滚珠螺杆及其周边组件

Z 轴电机和滚珠螺杆

  1. 用手电筒照射滚珠螺杆下方，检查塔底内部的 Z 轴电机，确定树脂是否已渗入滚珠螺杆并进入轴承。如果树脂已渗入轴承或马达，应拍照并联系 Formlabs Support 或您的授权经销商获取进一步帮助。
  2. 如果滚珠螺杆上有树脂，但 Z 轴马达本身是干净的，请用纸巾或棉签和少量 IPA 清除滚珠螺杆上的树脂。

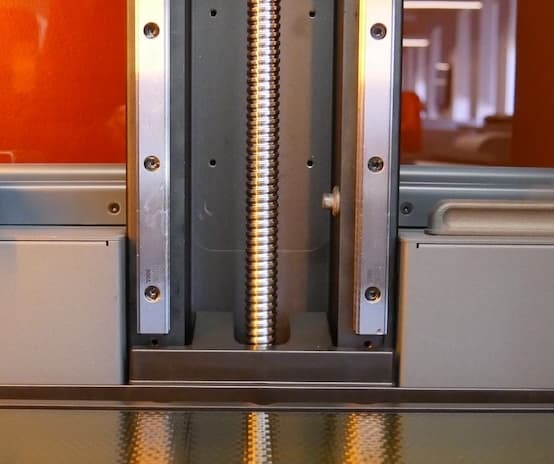

Form 4L 滚珠螺杆详细信息视图

提示：

如果使用 IPA 清洁滚珠丝杠，请在再次打印前使用 Rheolube 362HB 或其他类似润滑剂润滑滚珠丝杠，以防止构建平台移动问题。

检查树脂槽

树脂溢出有时是由打印失败造成。失败的打印件也会在树脂槽内留下固化树脂。因此，请先检查并清理树脂槽，然后再开始下一次打印。

    使用塑料槽刮刀检查树脂槽
  1. ，查看是否有打印失败的部件或树脂槽损坏。
  2. 使用塑料槽刮刀去除所有失败的打印件，然后打印清洁片。考虑随后对树脂进行过滤。
  3. 如果树脂槽覆膜层有明显的磨损或损坏，或者树脂渗入树脂槽的裂口，应废弃该树脂槽。

检查剥离纹理

剥离纹理上的液态树脂会污染树脂槽底部，影响后续打印质量。

用一次性防磨损无绒抹布擦拭剥离纹理上的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。

清洁 Form 4L LPU 剥离纹理

在大量树脂溢出后拆卸和清洁光学元件

在某些情况下，液态树脂会渗入 LPU 边缘下方，污染 LPU、漫射板或背光模块。如果在清洁过程中发现树脂渗入 LPU 边缘下方，可以拆卸并清洁这些光学元件。

请按照下列部件更换指南拆卸 LPU、背光模块和漫射板。必须拆卸背光模块才能操作漫射板。如果发现液态树脂或其他污染物，请在无绒布上沾取少量纯净 IPA，擦拭受影响的表面。待部件风干后再重新安装。

清理

处置树脂和任何受其污染的物品时，务必遵循 SDS 的说明。将装有肥皂水的容器以及所有脏污的纸巾或棉签放置在窗口或其他阳光充足的地方，以使树脂在环境光线下固化。待树脂固化后，可将其随同日常生活垃圾一起处置。

注意：

确保所有组件完全干燥后，方可再次接通打印机电源。

联系 Formlabs Support

如果树脂溢出范围较大或树脂已渗入打印机内部，请联系 Formlabs Support 或您的授权经销商。

在支持请求中附上以下内容：

  • 初始树脂溢出照片
  • 自上而下拍摄的剥离纹理照片
  • 树脂类型和版本
  • 树脂溢出时正在打印的 FORM 文件
  • 诊断日志
  • 溢出原因：
    • 打印失败
    • 树脂槽损坏
    • 树脂盒咬阀损坏
    • 其他（请提供其他信息）

预防树脂溢出

了解如何识别树脂溢出的常见原因，以及如何将发生树脂溢出的可能性降至最低。

尽管发生树脂溢出的原因多种多样，但最常见的原因包括树脂槽内残留失败打印件、树脂槽损坏，以及树脂盒咬阀损坏。

打印失败

若打印失败，整个打印件或部分打印件可能掉入树脂槽。混合器用于检测此类打印失败情况并暂停打印机，但可能还是会有树脂溢出。

为避免打印失败，请遵循以下 Form 4L 最佳实践：

树脂槽损坏

树脂槽损坏会导致树脂泄漏到打印机上。树脂槽底部的复合物柔性覆膜层可能会因存储不当（如将树脂槽放于另一物体上）或粗暴处理（如使用尖锐工具去除固化树脂）而受损。同样地，树脂槽的塑料框也会因受到冲击或其他外力而开裂。请使用提供的塑料槽刮刀检查树脂槽覆膜层，并始终小心处理树脂槽。

咬阀损坏

树脂盒的咬阀损坏会导致打印机分配过多树脂，在极少数情况下会导致树脂槽溢出。了解如何检查和保护咬阀。
